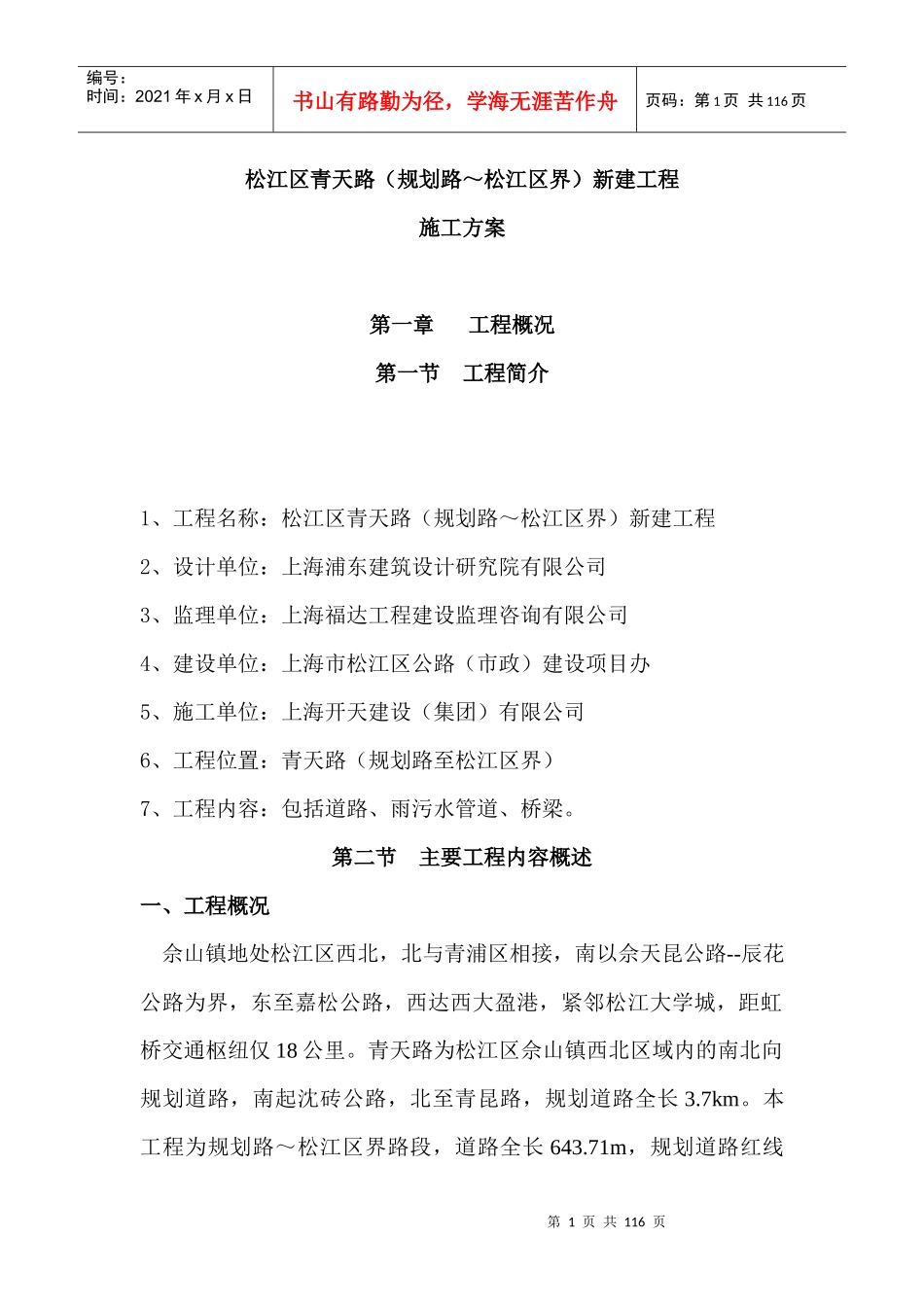

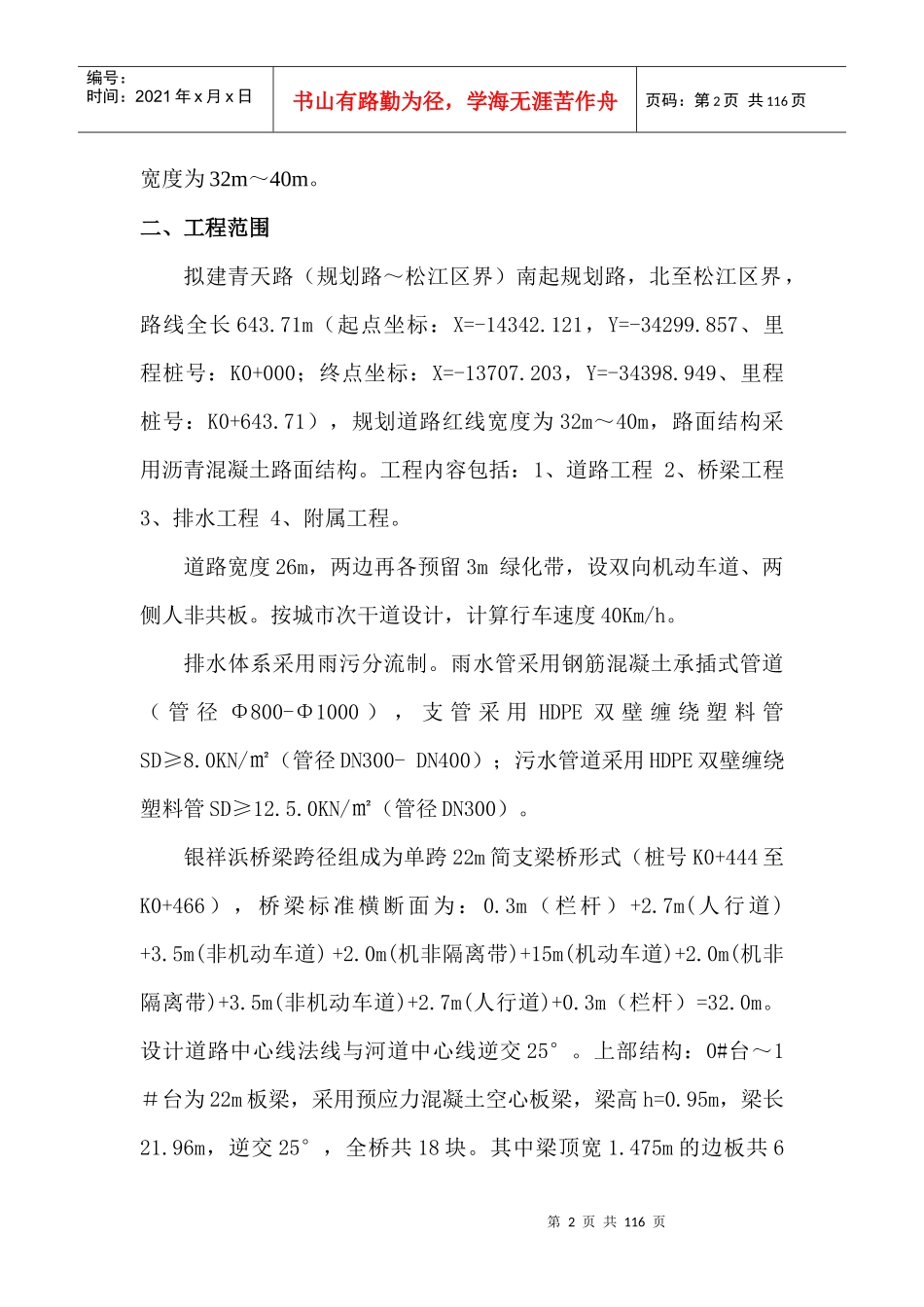

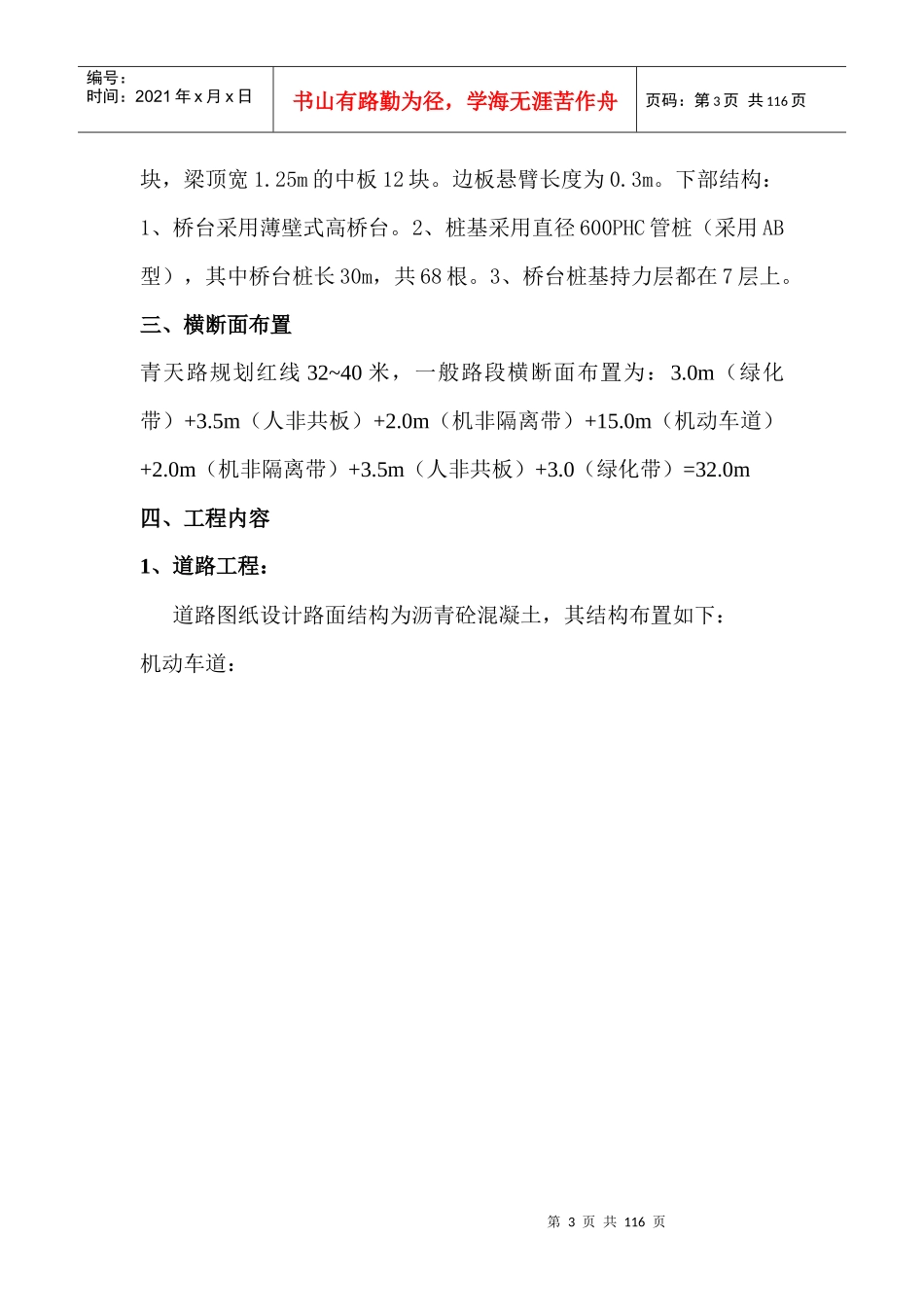

第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共116页松江区青天路（规划路～松江区界）新建工程施工方案第一章工程概况第一节工程简介1、工程名称：松江区青天路（规划路～松江区界）新建工程2、设计单位：上海浦东建筑设计研究院有限公司3、监理单位：上海福达工程建设监理咨询有限公司4、建设单位：上海市松江区公路（市政）建设项目办5、施工单位：上海开天建设（集团）有限公司6、工程位置：青天路（规划路至松江区界）7、工程内容：包括道路、雨污水管道、桥梁。第二节主要工程内容概述一、工程概况佘山镇地处松江区西北，北与青浦区相接，南以佘天昆公路--辰花公路为界，东至嘉松公路，西达西大盈港，紧邻松江大学城，距虹桥交通枢纽仅18公里。青天路为松江区佘山镇西北区域内的南北向规划道路，南起沈砖公路，北至青昆路，规划道路全长3.7km。本工程为规划路～松江区界路段，道路全长643.71m，规划道路红线第2页共116页第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共116页宽度为32m～40m。二、工程范围拟建青天路（规划路～松江区界）南起规划路，北至松江区界，路线全长643.71m（起点坐标：X=-14342.121，Y=-34299.857、里程桩号：K0+000；终点坐标：X=-13707.203，Y=-34398.949、里程桩号：K0+643.71），规划道路红线宽度为32m～40m，路面结构采用沥青混凝土路面结构。工程内容包括：1、道路工程2、桥梁工程3、排水工程4、附属工程。道路宽度26m，两边再各预留3m绿化带，设双向机动车道、两侧人非共板。按城市次干道设计，计算行车速度40Km/h。排水体系采用雨污分流制。雨水管采用钢筋混凝土承插式管道（管径Φ800-Φ1000），支管采用HDPE双壁缠绕塑料管SD≥8.0KN/㎡（管径DN300-DN400）；污水管道采用HDPE双壁缠绕塑料管SD≥12.5.0KN/㎡（管径DN300）。银祥浜桥梁跨径组成为单跨22m简支梁桥形式（桩号K0+444至K0+466），桥梁标准横断面为：0.3m（栏杆）+2.7m(人行道)+3.5m(非机动车道)+2.0m(机非隔离带)+15m(机动车道)+2.0m(机非隔离带)+3.5m(非机动车道)+2.7m(人行道)+0.3m（栏杆）=32.0m。设计道路中心线法线与河道中心线逆交25°。上部结构：0#台～1＃台为22m板梁，采用预应力混凝土空心板梁，梁高h=0.95m，梁长21.96m，逆交25°，全桥共18块。其中梁顶宽1.475m的边板共6第3页共116页第2页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共116页块，梁顶宽1.25m的中板12块。边板悬臂长度为0.3m。下部结构：1、桥台采用薄壁式高桥台。2、桩基采用直径600PHC管桩（采用AB型），其中桥台桩长30m，共68根。3、桥台桩基持力层都在7层上。三、横断面布置青天路规划红线32~40米，一般路段横断面布置为：3.0m（绿化带）+3.5m（人非共板）+2.0m（机非隔离带）+15.0m（机动车道）+2.0m（机非隔离带）+3.5m（人非共板）+3.0（绿化带）=32.0m四、工程内容1、道路工程：道路图纸设计路面结构为沥青砼混凝土，其结构布置如下：机动车道：第4页共116页第3页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共116页2、附属工程①侧平石、无障碍设施按照设计进行施工。道路沿线与各单位、里弄进口坡除另有规定均采用牛腿式进口坡施工。对市政及公用事业地下管线设施按设计要求采取保护措施。②路面雨水通过横坡及道路两侧街沟进入雨水口，雨水口收集的雨水通过连管排水系统下雨水管道统一排放。③本工程在桥头高填土区域，道路两侧设置挡土墙。挡土墙起止桩号分别为K0+386.54~K0+436.54；K0+458.68~K0+523.46两段。挡土墙型式为悬臂式钢筋混凝土结构，采用C30砼现浇。3、排水工程第5页共116页第4页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共116页排水体系采用雨污分流制。雨水管采用钢筋混凝土承插式管道（管径Φ800-Φ1000），支管采用HDPE双壁缠绕塑料管SD≥8.0KN/㎡（管径DN300-DN400）；污水管道采用HDPE双壁缠绕塑料管SD≥12.5.0KN/㎡（管径DN300）。4、桥梁工程银祥浜桥梁跨径组成为单跨22m简支梁桥形式（桩号K...
