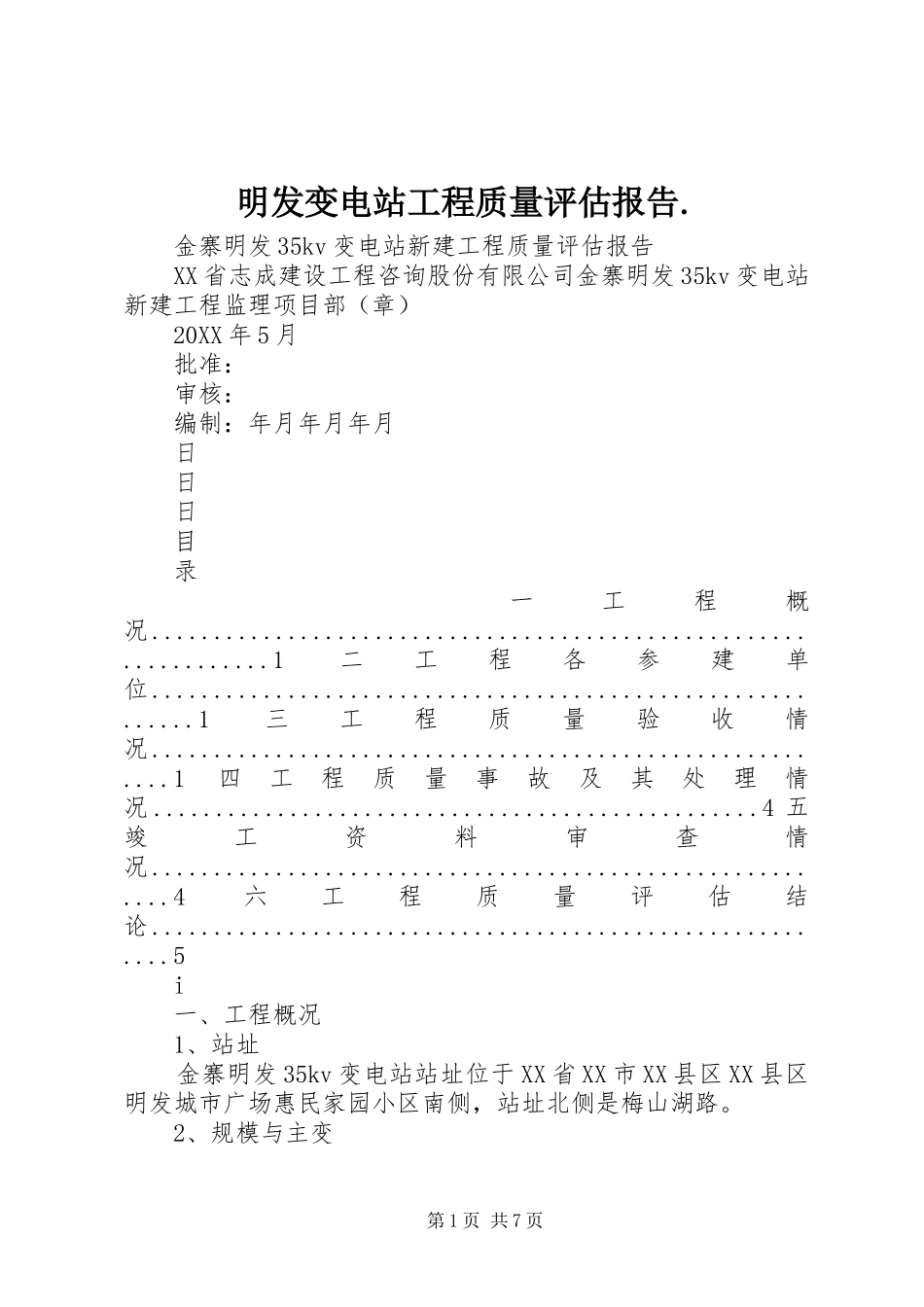

明发变电站工程质量评估报告.金寨明发35kv变电站新建工程质量评估报告XX省志成建设工程咨询股份有限公司金寨明发35kv变电站新建工程监理项目部（章）20XX年5月批准：审核：编制：年月年月年月日日日目录一工程概况.................................................................1二工程各参建单位...........................................................1三工程质量验收情况.........................................................1四工程质量事故及其处理情况.................................................4五竣工资料审查情况.........................................................4六工程质量评估结论.........................................................5i一、工程概况1、站址金寨明发35kv变电站站址位于XX省XX市XX县区XX县区明发城市广场惠民家园小区南侧，站址北侧是梅山湖路。2、规模与主变第1页共7页本站安装2台容量均为20mva三相双绕组自冷有载调压变压器，电压等级35/10.5kv。35kv出线2回，采用单母线分段接线，2回线路均由红石110kv变电站架专线接入，导线采用lgj-300。10kv侧本期出线16回（不含电容器及消弧线圈出线），单母线分段接线。无功补偿本终期配置10kv压控式无功自动补偿装置2套，容量均为3000kvar，分别接于10kvi段母线和Ⅱ段母线。本工程于20XX年1月16日开工建设，20XX年6月15日建成投运，总工期6个月。本站投产运行后噪音和电磁干扰水平应满足环评要求及国家环境保护法律、法规相关规定。二工程各参建单位项目法人：XX县区住房和城乡建设局设计单位：六安明都电力咨询设计有限公司施工单位：金寨鑫都电力工程有限公司监理单位：XX省志成建设工程咨询股份有限公司三工程质量验收情况1、工程实体质量验收情况（1）土建实体质量验收情况：1）外墙面质量验收情况：生产综合楼外墙采用干粘石墙面，粘石表面石粒粘结牢固，分布均匀，表面平整，颜色一致，不显接槎，无露浆，无漏粘，阳角处无黑边；分格条宽度和深度均匀一致，条（缝）平整光滑，楞角整齐，横平竖直，通顺。2）内墙面质量验收情况：生产综合楼内墙采用乳胶漆涂料墙面，现场检查内墙面无渗漏、裂缝，表面光滑、洁净，颜色均匀、无抹纹，线脚和灰线平直方正、清晰美观。孔洞、槽、盒的尺寸正确，立面垂直度、平整度、阴阳角方正。3）楼地面质量验收情况。电容器室、110千伏开关室、10kv开关室采用环氧树脂漆地坪，检查地坪无空鼓、裂缝及色差。4）门窗安装质量验收情况。检查门窗安装牢固、门窗扇关闭严密、间隙均匀、开关灵活，打胶顺直、美观，不漏水。窗台内高外底，留置正确。5）防水质量验收情况。防水符合设计和构造要求，检查排水顺畅、无积水、无渗漏、无空鼓。6）回填土质量验收情况。屋外场地回填土密实，符合设计第2页共7页和施工规范规定，无塌陷和不均匀沉陷现象。生产综合楼和构建物无不均匀沉降现象。7）1-X2主变、设备支架、室外照明等基础验收情况。检查基础混凝土表面平整、美观，轴线、标高和外形几何尺寸准确，倒角顺直，预埋件、预留孔洞等位置准确，设备与基础连接无垫片。8）站内外道路验收情况：道路采用混凝土路面，路面泄水通畅、无积水。9）建筑电气质量验收情况：检查电气照明管线、器具、配电盘等符合设计要求，安装敷设合理、整齐、美观，电气回路连接牢固，接地、接零安全可靠；开关、插座等表面洁净无损伤，底部高度保持一致，整齐美观。室内外照明灯具配置和安装间距符合要求。10）火灾报警、消防系统：火灾报警系统及消防设备安装质量符合设计要求、安装牢固，工作状态良好，系统联动可靠。（2）电气设备安装实体质量验收情况：1）主变压器质量验收情况。主变本体牢固稳定且与基础吻合。附件齐全，安装正确，无渗漏油现象，套管无损伤、裂纹；本体及附件接地规范；电缆排列整齐、美观固定与防护措施可靠。2）10千伏开关柜质量验收情况。开关柜基础槽钢顺直，埋放位置准确，盘柜安装整齐，成列盘面一致，接缝密合；盘、柜面平整，附件齐全，门销开闭灵活，照明装置完好；10kv母线安装横平竖直，伸缩节设置合理，绝缘护套与母线配...
