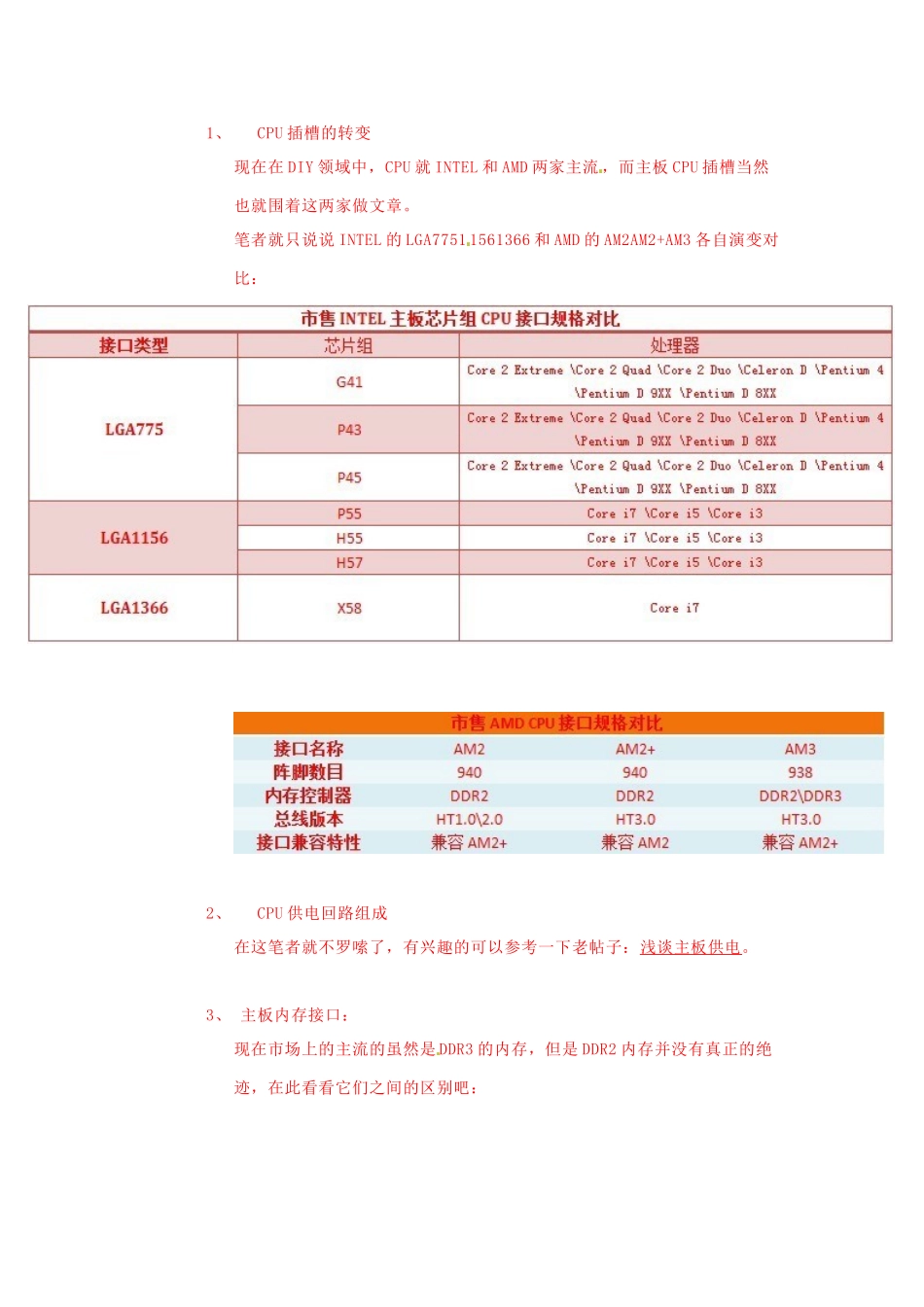

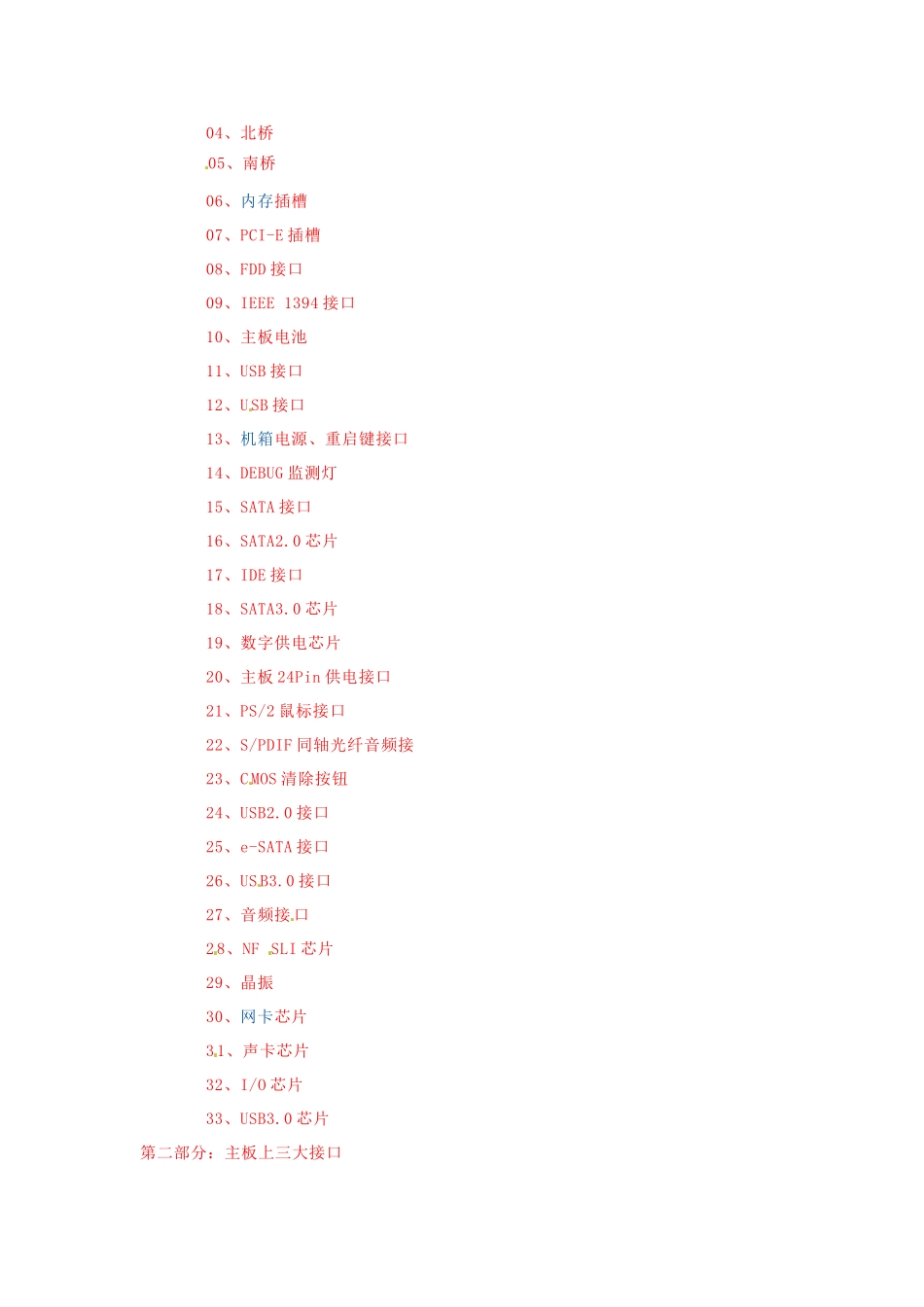

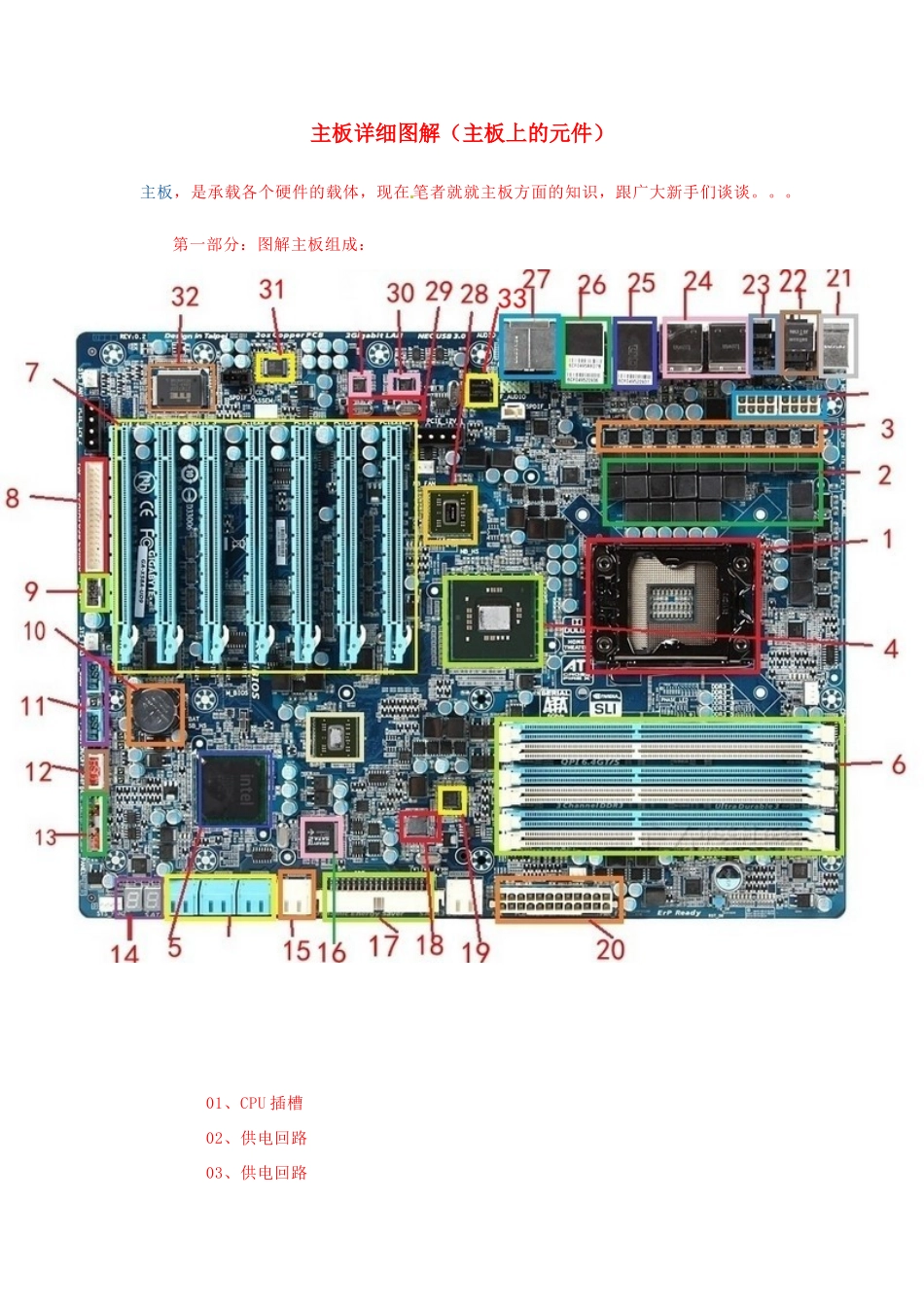

主板详细图解（主板上的元件）主板，是承载各个硬件的载体，现在笔者就就主板方面的知识，跟广大新手们谈谈。。。第一部分：图解主板组成：01、CPU插槽02、供电回路03、供电回路04、北桥05、南桥06、内存插槽07、PCI-E插槽08、FDD接口09、IEEE1394接口10、主板电池11、USB接口12、USB接口13、机箱电源、重启键接口14、DEBUG监测灯15、SATA接口16、SATA2.0芯片17、IDE接口18、SATA3.0芯片19、数字供电芯片20、主板24Pin供电接口21、PS/2鼠标接口22、S/PDIF同轴光纤音频接23、CMOS清除按钮24、USB2.0接口25、e-SATA接口26、USB3.0接口27、音频接口28、NFSLI芯片29、晶振30、网卡芯片31、声卡芯片32、I/O芯片33、USB3.0芯片第二部分：主板上三大接口1、CPU插槽的转变现在在DIY领域中，CPU就INTEL和AMD两家主流，而主板CPU插槽当然也就围着这两家做文章。笔者就只说说INTEL的LGA77511561366和AMD的AM2AM2+AM3各自演变对比：2、CPU供电回路组成在这笔者就不罗嗦了，有兴趣的可以参考一下老帖子：浅谈主板供电。3、主板内存接口：现在市场上的主流的虽然是DDR3的内存，但是DDR2内存并没有真正的绝迹，在此看看它们之间的区别吧：4、主板PCI-E显卡接口下面分别是PCI-E1X/8X/16X插槽模式双向传输模式数据传输模式PCIExpressx1500MB/s250MB/sPCIExpressx84GB/s2GB/sPCIExpressx168GB/s4GB/s（当然还有2X/4X/32X等，但只做简单对比，想更详细了解请另行查阅相关资料）第三部分：主板的扩展接口
