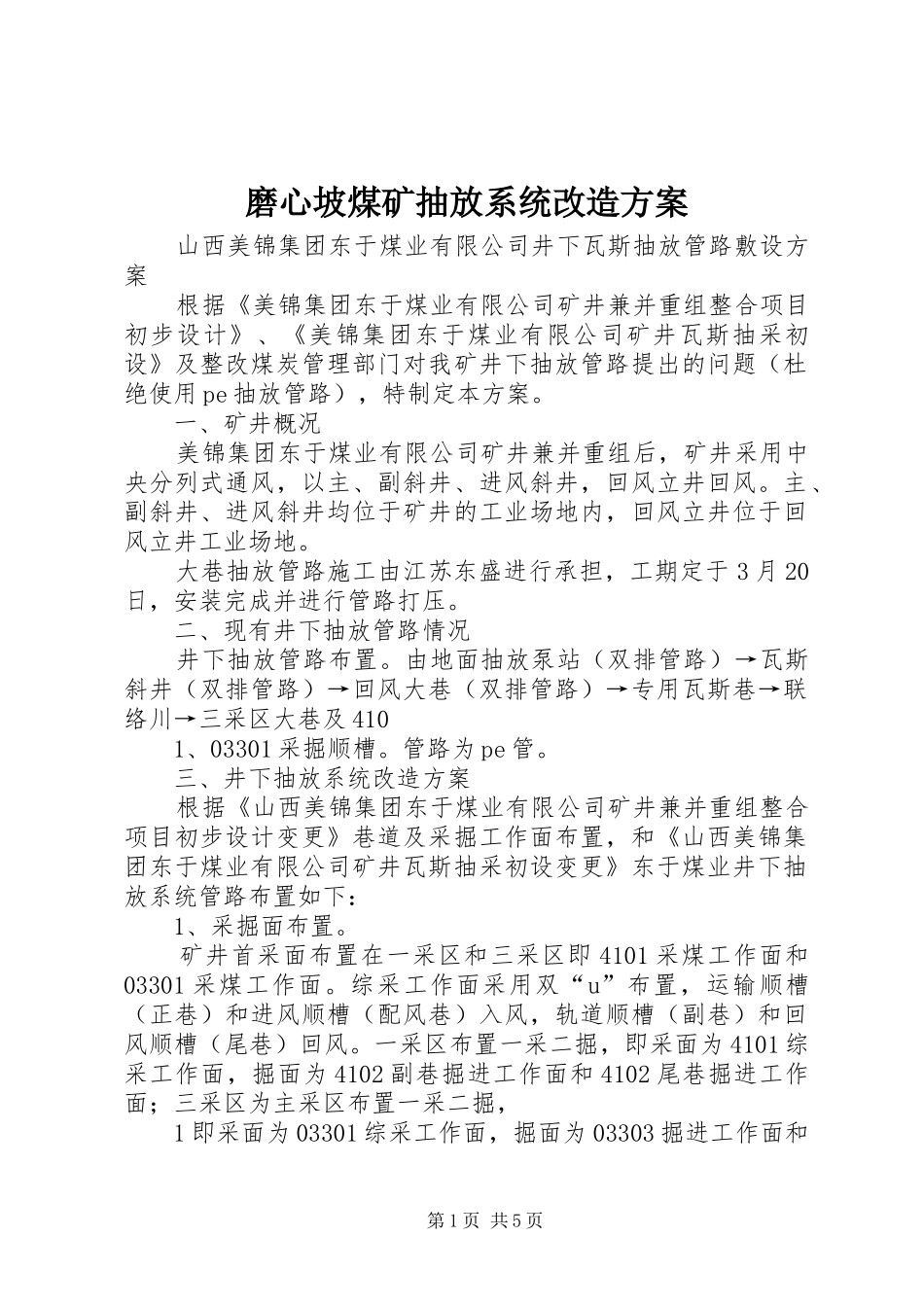

磨心坡煤矿抽放系统改造方案山西美锦集团东于煤业有限公司井下瓦斯抽放管路敷设方案根据《美锦集团东于煤业有限公司矿井兼并重组整合项目初步设计》、《美锦集团东于煤业有限公司矿井瓦斯抽采初设》及整改煤炭管理部门对我矿井下抽放管路提出的问题（杜绝使用pe抽放管路），特制定本方案。一、矿井概况美锦集团东于煤业有限公司矿井兼并重组后，矿井采用中央分列式通风，以主、副斜井、进风斜井，回风立井回风。主、副斜井、进风斜井均位于矿井的工业场地内，回风立井位于回风立井工业场地。大巷抽放管路施工由江苏东盛进行承担，工期定于3月20日，安装完成并进行管路打压。二、现有井下抽放管路情况井下抽放管路布置。由地面抽放泵站（双排管路）→瓦斯斜井（双排管路）→回风大巷（双排管路）→专用瓦斯巷→联络川→三采区大巷及4101、03301采掘顺槽。管路为pe管。三、井下抽放系统改造方案根据《山西美锦集团东于煤业有限公司矿井兼并重组整合项目初步设计变更》巷道及采掘工作面布置，和《山西美锦集团东于煤业有限公司矿井瓦斯抽采初设变更》东于煤业井下抽放系统管路布置如下：1、采掘面布置。矿井首采面布置在一采区和三采区即4101采煤工作面和03301采煤工作面。综采工作面采用双“u”布置，运输顺槽（正巷）和进风顺槽（配风巷）入风，轨道顺槽（副巷）和回风顺槽（尾巷）回风。一采区布置一采二掘，即采面为4101综采工作面，掘面为4102副巷掘进工作面和4102尾巷掘进工作面；三采区为主采区布置一采二掘，1即采面为03301综采工作面，掘面为03303掘进工作面和第1页共5页三采区回风、胶带大巷掘进工作面。2、抽放方法（1）本煤层瓦斯预抽，即高压抽放。对掘进工作面边掘边抽、回采工作面预抽、预抽工作面预抽。（2）采空区瓦斯预抽，即低压抽放。对回采工作面采空区抽放、尾巷抽放、高位钻场抽放。3、按区域进行管路敷设（1）大巷1）高压管路。回风立井→南回风绕道→一采区回风大巷（三采区回风大巷）。南回风绕道敷设抽放管路约150米，管路直径630毫米；一采区回风大巷敷设抽放管路约1100米，管路直径530毫米；三采区回风大巷敷设抽放管路约200米，管路直径426毫米。2）低压管路。回风立井→南回风绕道→一采区回风大巷（三采区回风大巷）。南回风绕道敷设抽放管路约150米，管路直径720毫米；一采区回风大巷敷设抽放管路约1100米，管路直径630毫米；三采区回风大巷敷设抽放管路约200米，管路直径426毫米。（2）4101采面1）高压管路。回风立井→南回风绕道→一采区回风大巷→4101尾巷。4101尾巷敷设抽放管路约1300米，管路直径325毫米。2）低压管路。回风立井→南回风绕道→一采区回风大巷→4101尾巷。4101尾巷敷设抽放管路约1300米，管路直径426毫米。（3）03301采面1）高压管路。回风立井→南回风绕道→三采区回风大巷→03301胶带顺槽。03301胶带顺槽敷设抽放管路约1000米，管路直径325毫米。22）低压管路。回风立井→南回风绕道→三采区回风大巷→03301回风顺槽。03301回风顺槽敷设抽放管路约2000米，管路直径325毫米。（4）掘进面一采区4102掘面预抽抽放管路布置，回风立井→南回风绕道→一采区回风大巷→一采区集中回风巷→4102掘进顺槽。第2页共5页4102尾巷敷设抽放管路约600米，管路直径325毫米。三采区03302掘进面预抽抽放管路布置，回风立井→南回风绕道→三采区回风大巷→03302顺槽。03302轨道顺槽敷设抽放管路约600米，管路直径325毫米。三采区回风、胶带、轨道大巷掘进预抽抽放管路布置，回风立井→南回风绕道→三采区回风大巷。三采区回风、胶带、轨道大巷敷设抽放管路约900米，管路直径325毫米；（5）其它预抽。石门揭煤、邻近层等4、井下抽放系统附属装置及管路材质要求。（1）阀门。在主、干管、支管路分支处及钻场等设置阀门，来调节各个抽放地点压力、瓦斯浓度、流量等。（2）放水装置。在路管低洼、上山或下山下部、拐弯及钻场或300m处设置放水装置。（3）测孔或测嘴。在主、干管、支管、钻场主管及钻孔等设置测嘴。（4）计量装置。在一、三采区高、低压总抽放管路上各安装1套孔板（或负压计量传感器），共4套。在主、干管、支管、钻场主管等设置。（5）...
