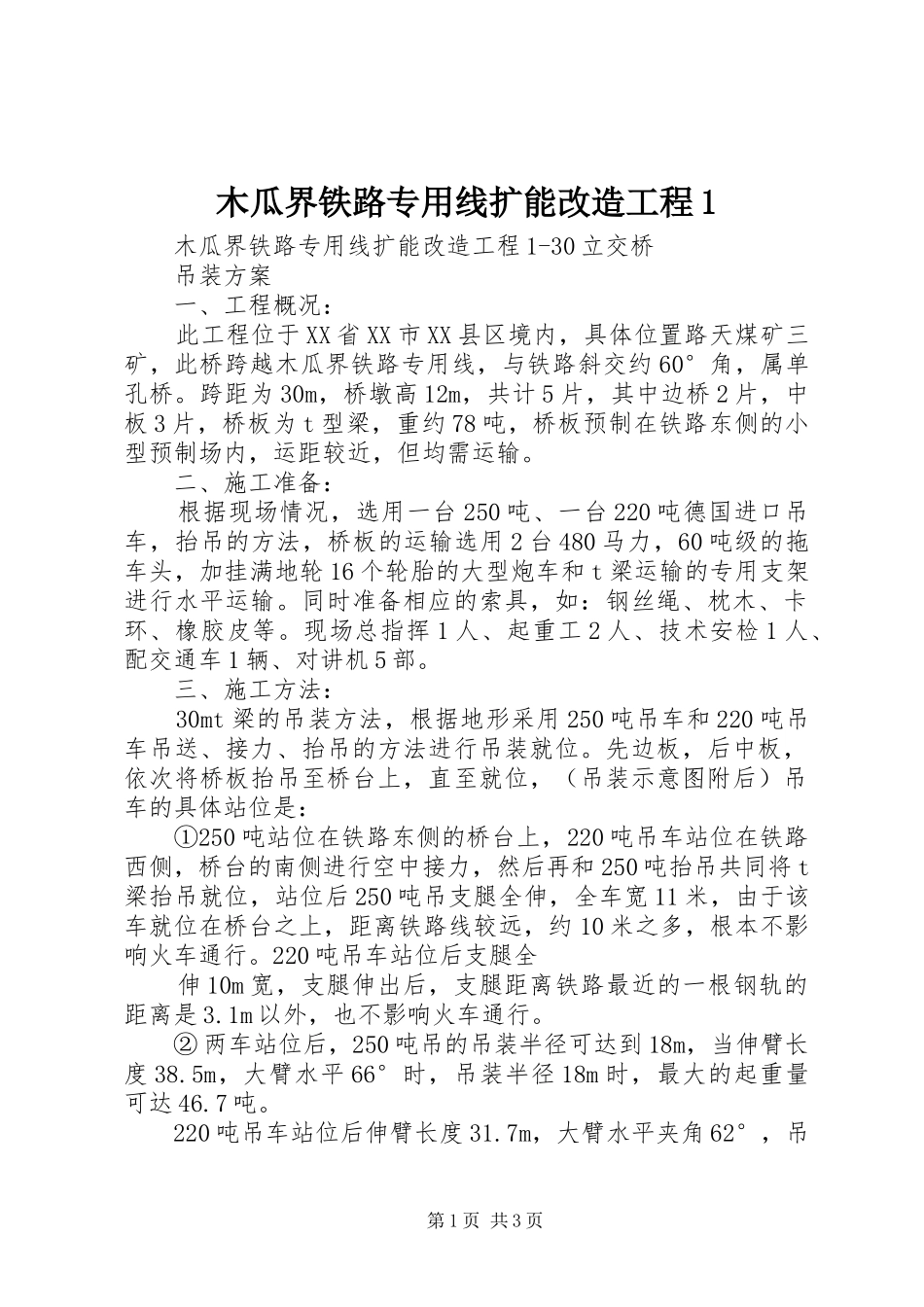

2024年木瓜界铁路专用线扩能改造工程_第1页
1/3

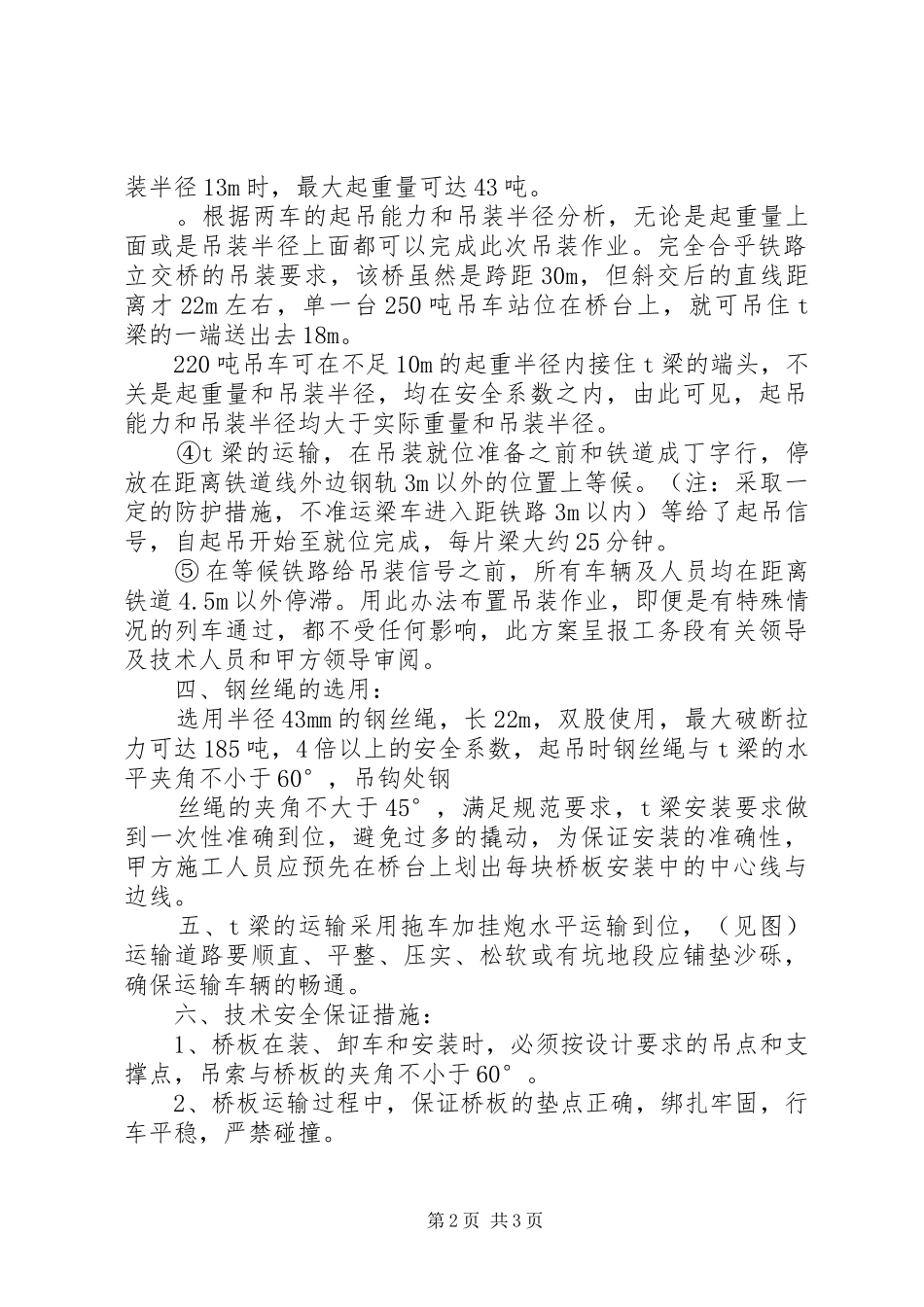

2024年木瓜界铁路专用线扩能改造工程_第2页
2/3

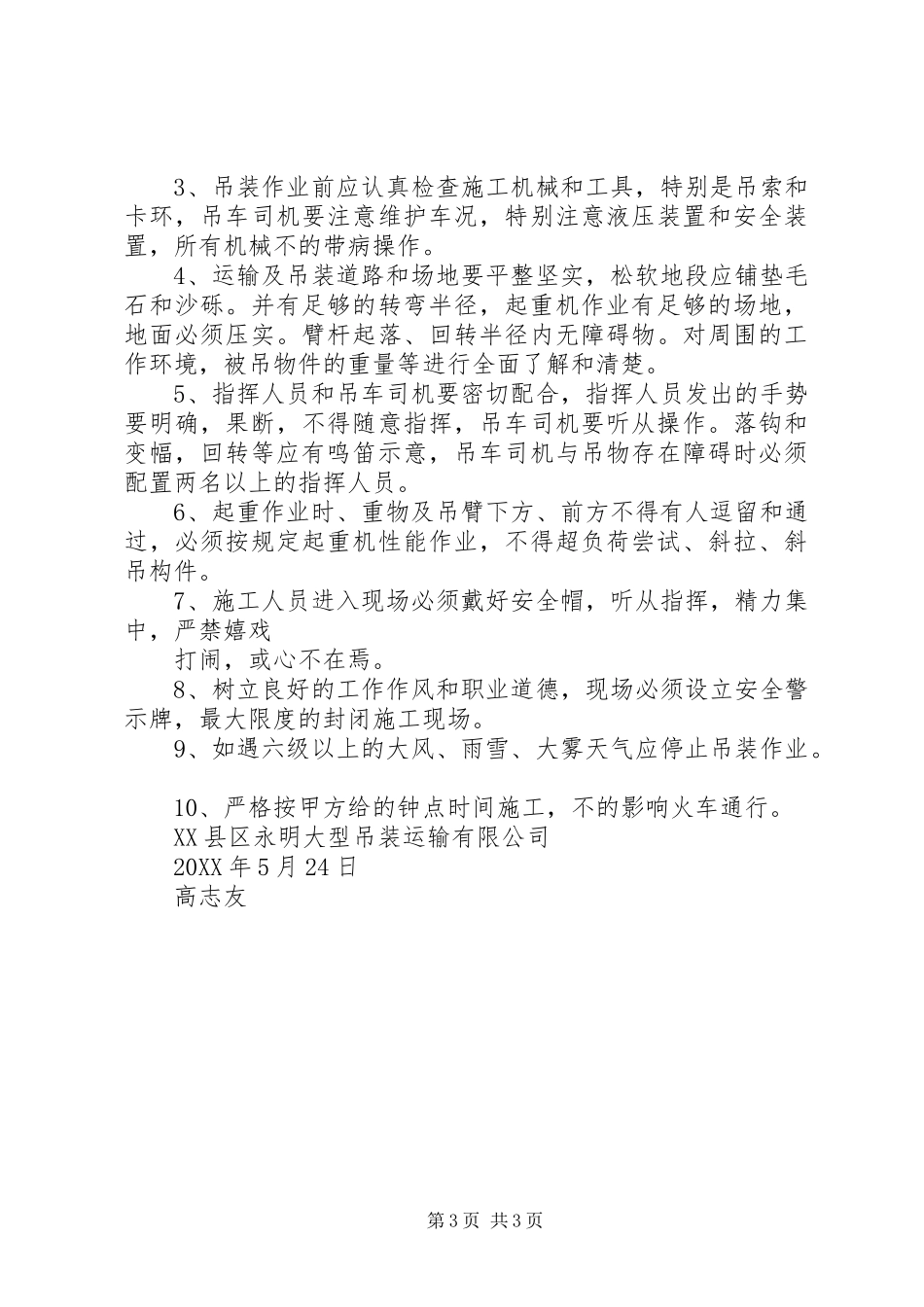

2024年木瓜界铁路专用线扩能改造工程_第3页
3/3
木瓜界铁路专用线扩能改造工程1木瓜界铁路专用线扩能改造工程1-30立交桥吊装方案一、工程概况:此工程位于XX省XX市XX县区境内,具体位置路天煤矿三矿,此桥跨越木瓜界铁路专用线,与铁路斜交约60°角,属单孔桥。跨距为30m,桥墩高12m,共计5片,其中边桥2片,中板3片,桥板为t型梁,重约78吨,桥板预制在铁路东侧的小型预制场内,运距较近,但均需运输。二、施工准备:根据现场情况,选用一台250吨、一台220吨德国进口吊车,抬吊的方法,桥板的运输选用2台480马力,60吨级的拖车头,加挂满地轮16个轮胎的大型炮车和t梁运输的专用支架进行水平运输。同时准备相应的索具,如:钢丝绳、枕木、卡环、橡胶皮等。现场总指挥1人、起重工2人、技术安检1人、配交通车1辆、对讲机5部。三、施工方法:30mt梁的吊装方法,根据地形采用250吨吊车和220吨吊车吊送、接力、抬吊的方法进行吊装就位。先边板,后中板,依次将桥板抬吊至桥台上,直至就位,(吊装示意图附后)吊车的具体站位是:①250吨站位在铁路东侧的桥台上,220吨吊车站位在铁路西侧,桥台的南侧进行空中接力,然后再和250吨抬吊共同将t梁抬吊就位,站位后250吨吊支腿全伸,全车宽11米,由于该车就位在桥台之上,距离铁路线较远,约10米之多,根本不影响火车通行。220吨吊车站位后支腿全伸10m宽,支腿伸出后,支腿距离铁路最近的一根钢轨的距离是3.1m以外,也不影响火车通行。②两车站位后,250吨吊的吊装半径可达到18m,当伸臂长度38.5m,大臂水平66°时,吊装半径18m时,最大的起重量可达46.7吨。220吨吊车站位后伸臂长度31.7m,大臂水平夹角62°,吊第1页共3页装半径13m时,最大起重量可达43吨。。根据两车的起吊能力和吊装半径分析,无论是起重量上面或是吊装半径上面都可以完成此次吊装作业。完全合乎铁路立交桥的吊装要求,该桥虽然是跨距30m,但斜交后的直线距离才22m左右,单一台250吨吊车站位在桥台上,就可吊住t梁的一端送出去18m。220吨吊车可在不足10m的起重半径内接住t梁的端头,不关是起重量和吊装半径,均在安全系数之内,由此可见,起吊能力和吊装半径均大于实际重量和吊装半径。④t梁的运输,在吊装就位准备之前和铁道成丁字行,停放在距离铁道线外边钢轨3m以外的位置上等候。(注:采取一定的防护措施,不准运梁车进入距铁路3m以内)等给了起吊信号,自起吊开始至就位完成,每片梁大约25分钟。⑤在等候铁路给吊装信号之前,所有车辆及人员均在距离铁道4.5m以外停滞。用此办法布置吊装作业,即便是有特殊情况的列车通过,都不受任何影响,此方案呈报工务段有关领导及技术人员和甲方领导审阅。四、钢丝绳的选用:选用半径43mm的钢丝绳,长22m,双股使用,最大破断拉力可达185吨,4倍以上的安全系数,起吊时钢丝绳与t梁的水平夹角不小于60°,吊钩处钢丝绳的夹角不大于45°,满足规范要求,t梁安装要求做到一次性准确到位,避免过多的撬动,为保证安装的准确性,甲方施工人员应预先在桥台上划出每块桥板安装中的中心线与边线。五、t梁的运输采用拖车加挂炮水平运输到位,(见图)运输道路要顺直、平整、压实、松软或有坑地段应铺垫沙砾,确保运输车辆的畅通。六、技术安全保证措施:1、桥板在装、卸车和安装时,必须按设计要求的吊点和支撑点,吊索与桥板的夹角不小于60°。2、桥板运输过程中,保证桥板的垫点正确,绑扎牢固,行车平稳,严禁碰撞。第2页共3页3、吊装作业前应认真检查施工机械和工具,特别是吊索和卡环,吊车司机要注意维护车况,特别注意液压装置和安全装置,所有机械不的带病操作。4、运输及吊装道路和场地要平整坚实,松软地段应铺垫毛石和沙砾。并有足够的转弯半径,起重机作业有足够的场地,地面必须压实。臂杆起落、回转半径内无障碍物。对周围的工作环境,被吊物件的重量等进行全面了解和清楚。5、指挥人员和吊车司机要密切配合,指挥人员发出的手势要明确,果断,不得随意指挥,吊车司机要听从操作。落钩和变幅,回转等应有鸣笛示意,吊车司机与吊物存在障碍时必须配置两名以上的指挥人员。6、起重作业时、重物及吊臂下方、前方不得有人逗留和通过,必须按规定起重机性能作业,不得超负荷尝...
