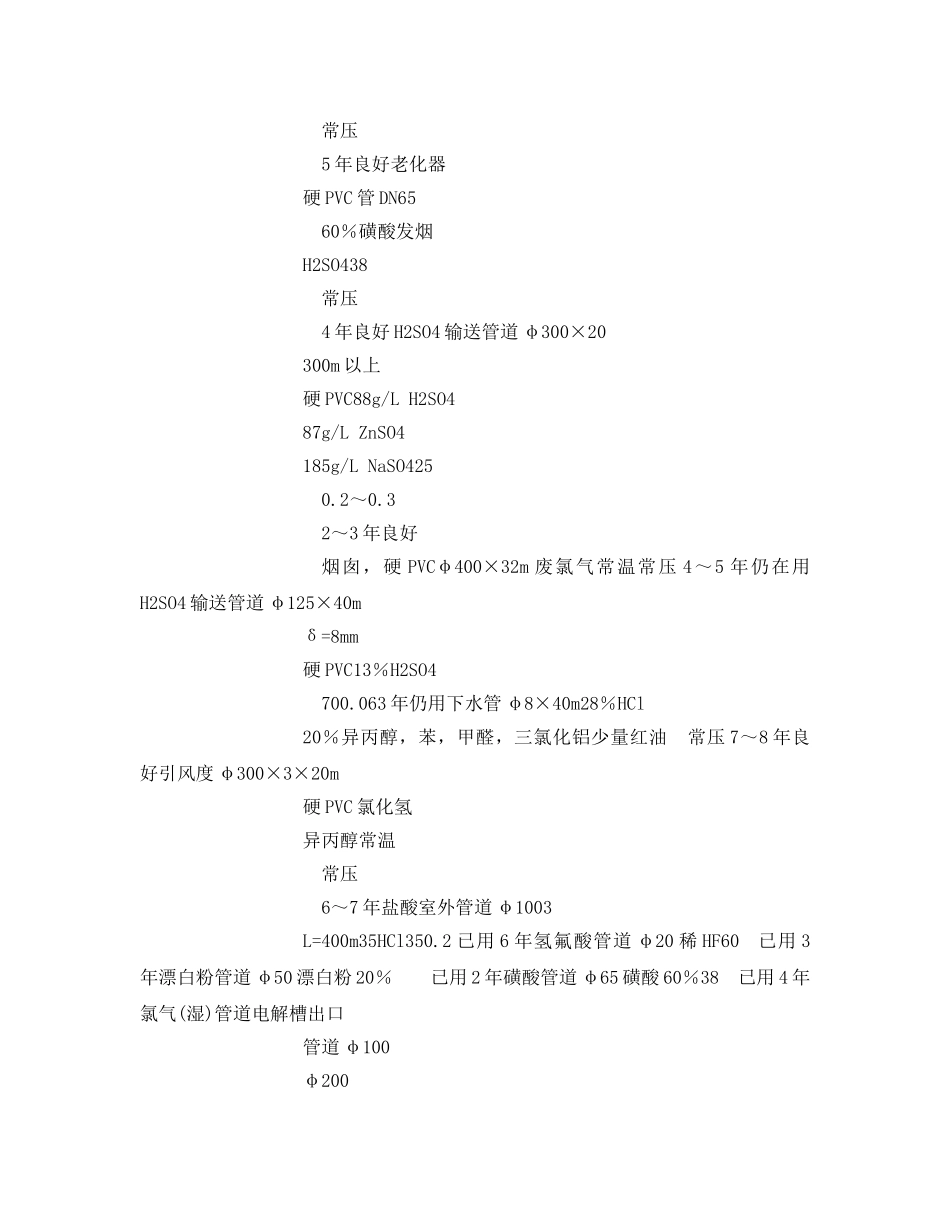

塑料管道(1)硬聚氯乙烯塑料管道。在防腐蚀工程中常用硬聚氯乙烯塑料和道输送腐蚀介质如酸、碱、盐溶液及腐蚀气体。它具有优良的耐腐蚀性能、质量轻，减磨、耐震、绝缘、复合能力强，加工方便，成本低等优良综合性能。它的缺点耐热性能差，硬聚氯乙烯塑料管可单独使用，也可衬里钢管内部，增加强度，也可在硬聚氯乙烯塑料管外缠绕玻璃钢增强，提高强度和使用温度。①硬聚氯乙烯塑料物理力学性能硬聚氯乙烯在20℃以下拉伸强度可达50MPa，但随温度的升高，强度下降很快，每升高1℃约下降0．6MPa；随着湿度的降低，它的抗冲强度迅速下降。②硬聚氯乙烯塑料耐腐蚀性能硬聚氯乙烯塑料除氧化剂如50％以上的硝酸、发烟硫酸之外，它能耐各种浓度的酸类、碱类和盐类溶液的腐蚀。③硬聚氯乙烯管材规格见表4—27。表4-27硬聚氯乙烯管材规格公称直径/mm外径及容差/mm轻型管重型管壁厚/mm的似质量/kg·km-1壁厚/mm近似质量/kg·km-1812.5±0.22.25±0.230.041015.0±0.22.5±0.250.601520.0±0.22.0±0.20.72.5±0.250.852025.0±0.32.0±0.20.93.0±0.31.32532.0±0.33.0±0.31.74.0±0.42.23240.0±0.43.5±0.352.55.0±0.53.44051.0±0.44.0±0.403.66.0±0.65.25065.0±0.44.5±0.455.27.0±0.77.46576.0±0.55.0±0.56.88.0±0.88090.0±0.56.0±0.610100114.0±0.67.0±0.715125140.0±0.88.0±0.820150166.0±1.08.0±0.82520xx18.0±1.310.0±1.040④硬聚氯乙烯塑料管的应用实例见表4—28。表4-28硬聚氯乙烯塑料管的应用实例管道名称规格介质温度/℃压力/MPa使用情况稀HNO3管道φ100硬PVC3常温常压5年良好老化器硬PVC管DN6560％磺酸发烟H2SO438常压4年良好H2SO4输送管道φ300×20300m以上硬PVC88g/LH2SO487g/LZnSO4185g/LNaSO4250.2～0.32～3年良好烟囱，硬PVCφ400×32m废氯气常温常压4～5年仍在用H2SO4输送管道φ125×40mδ=8mm硬PVC13％H2SO4700.063年仍用下水管φ8×40m28％HCl20％异丙醇，苯，甲醛，三氯化铝少量红油常压7～8年良好引风度φ300×3×20m硬PVC氯化氢异丙醇常温常压6～7年盐酸室外管道φ1003L=400m35HCl350.2已用6年氢氟酸管道φ20稀HF60已用3年漂白粉管道φ50漂白粉20％已用2年磺酸管道φ65磺酸60％38已用4年氯气(湿)管道电解槽出口管道φ100φ200L=40～50m95％氯气80～90已用5年氟气管道φ800L=100m10～20g/m380～90已用1年(2)聚丙烯塑料管道。聚丙烯塑料具有良好的耐防腐性能，耐120℃以下的稀硫酸、磷酸、溴乙烷、硝基苯等介质的腐蚀。聚丙烯塑料是由石油裂解气中的丙烯聚合而成的，是无色、无味、无毒的热塑性塑料。它是由丙烯以烷基铝和氯化钛为催化剂，在20～100℃和0．2～5MPa大气压力之下进行聚合反应而制得的、其分子结构式为平均分子量在8万以上。①聚丙烯塑料的特点a．综合力学性能好，在-15～+120℃保持一定的机械强度。b．聚丙烯的相对密度0.90～0．91，是现有塑料中最轻的一种。制品表面光洁，不易结垢堵塞。c.耐腐蚀性能优良。d．聚丙烯的使用温度高于聚乙烯、聚氯乙烯，可在100℃温度下使用。如果不受外力，在150℃时亦不变形。e.聚丙烯塑料的线膨胀系数比较大，约为硬聚氯乙烯的2倍。f．聚丙烯塑料的弹性模量比硬聚氯乙烯小，但高于聚乙烯等软塑料。它具有一定的刚度，能作单独的结构材料使用。g．聚丙烯的主要缺点是成型收缩率较大，氐温时性脆，耐磨性不好。②聚丙烯塑料的耐腐蚀性能聚丙烯塑料能耐多种酸碱盐溶液、有机溶剂。不耐氧化性酸如铬酸、发烟硫酸、浓硝酸、氢氟酸、氯磺酸的腐蚀，与硬聚氯乙烯、聚乙烯相比，它的突出优点在80℃以上时，还能耐70％以上的硫酸、硝酸、暖酸、各种浓度的盐酸、40％碱以及稀醋酸、甲酸等介质的腐蚀，甚至100℃时仍能耐许多稀酸、稀碱的腐蚀。③聚丙烯塑料管可作化工防腐输送管道，耐腐蚀、质量轻、易加工，价格低等特点。聚丙烯塑料具有优良的耐腐蚀性能，耐酸喊盐溶液的作用。100℃下用于浓磷酸，40％硫酸和盐酸溶液的介质中，在室温下几乎对所有溶剂都很稳定，不易溶解。除浓的醋酸和丙酸外，对大多数有机酸都具有良好的耐腐蚀性。聚丙烯塑料的耐腐蚀性与分子量和结晶度有关，其耐热温度比聚氯乙烯塑料高...
