上城花园一标段脚手架施工方案VIP免费

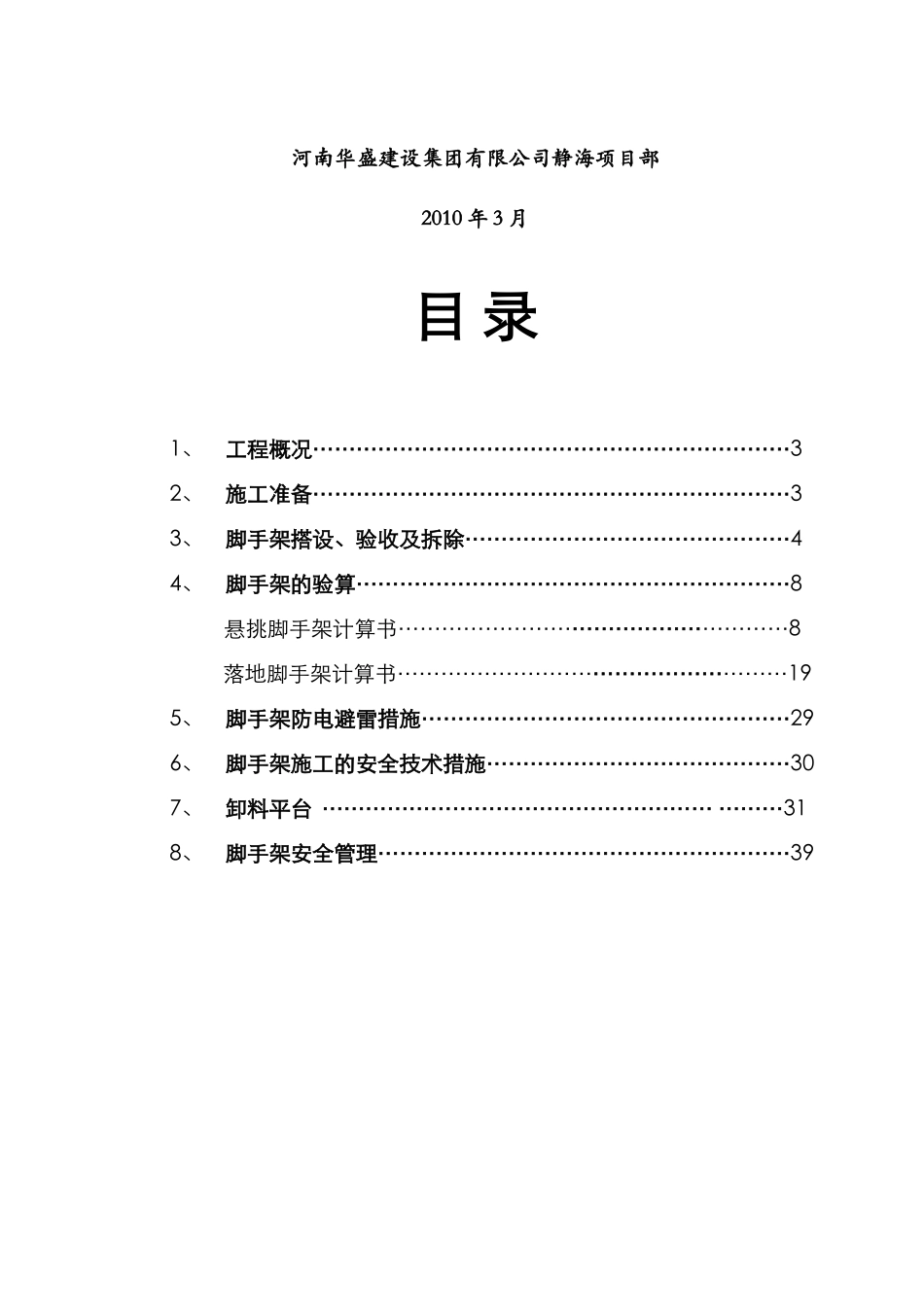

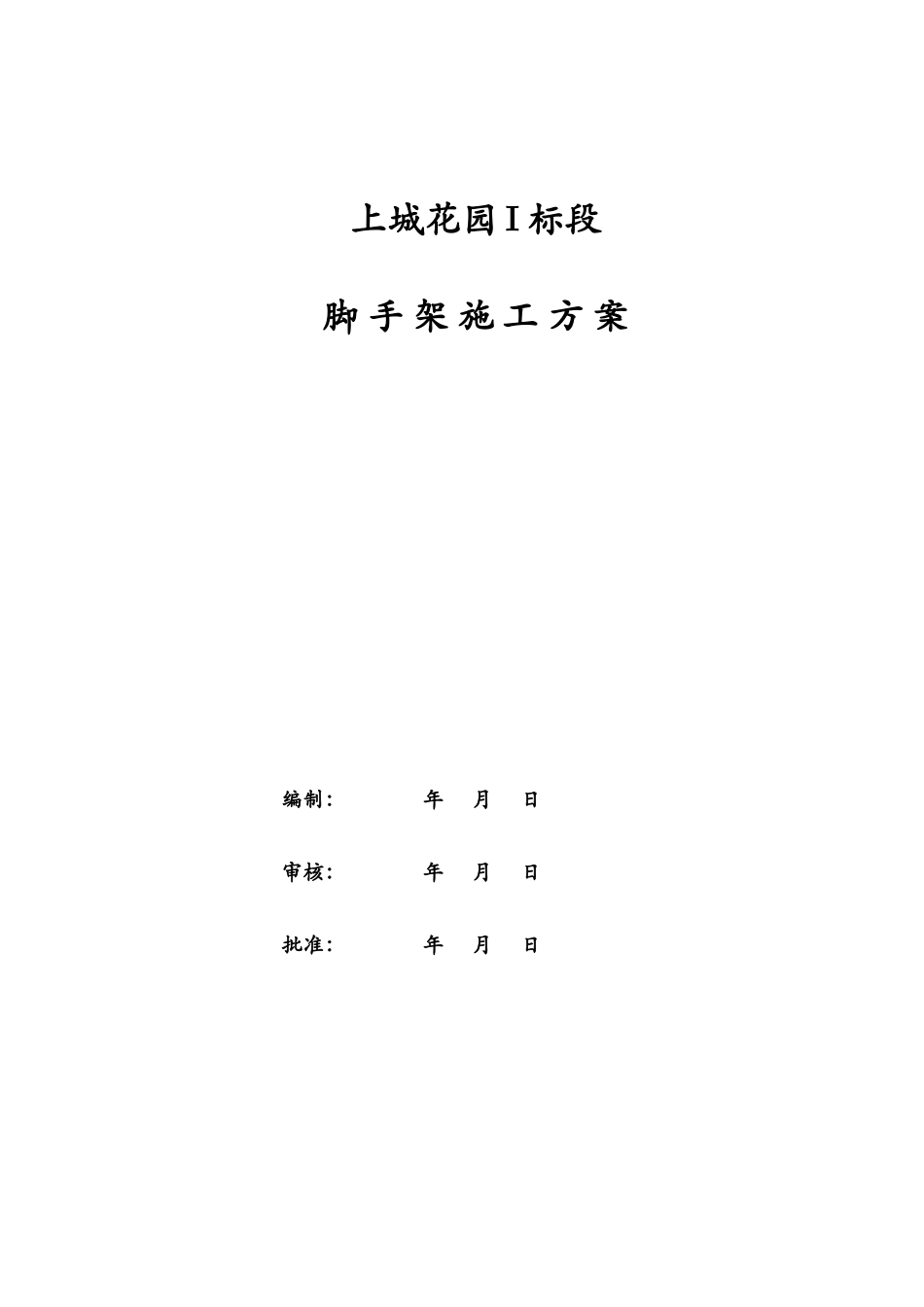

上城花园I标段脚手架施工方案编制：年月日审核：年月日批准：年月日河南华盛建设集团有限公司静海项目部2010年3月目录1、工程概况…………………………………………………………32、施工准备…………………………………………………………33、脚手架搭设、验收及拆除………………………………………44、脚手架的验算……………………………………………………8悬挑脚手架计算书………………………………………………8落地脚手架计算书………………………………………………195、脚手架防电避雷措施……………………………………………296、脚手架施工的安全技术措施……………………………………307、卸料平台………………………………………………………318、脚手架安全管理…………………………………………………39一、工程概况1.1、本工程坐落在天津市静海县十里长街北侧；由天津星海置业发展有限公司投资；天津大地天方建筑设计有限公司设计；天津市联合工程建设监理有限公司监理；我公司承包的项目为该工程一标段。分为1#、2#、3#住宅楼和1#楼裙房，框剪结构（1#楼裙房为框架结构），建筑面积为31945.65平方米。其中1#楼裙房为二层，1-3#住宅楼地上26层、地下一层；1#楼裙房和1-3#楼高层1-2层采用双排落地式脚手架，3-8层、9-14层、15-20层、21-顶层采用16号工字钢悬挑式脚手架。1.2、主要技术参数为：立杆横距0.8米；步距1.5米；立杆纵距1.5米；小横杆间距1.5米。连墙件为2步3跨设置，脚手板采用50mm厚的木板，安全立网采用密目式安全网。1.3在三层、九层、十五层和二十一层周边挑出16#工字钢，跳出长度为1.2米。室内部分工字钢采用φ16圆钢锚环箍住。工字钢端头用φ14钢丝绳与外墙作卸载连接。二施工准备2.1材料准备脚手架搭设前应先按有关规范和设计的要求对本工程所需架料的规格、质量进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐、平稳。2.2脚手架材质要求2.2.1、脚手架杆件材质要求：钢管表面应平直光滑，不应有裂纹、分层和硬弯，两端面切斜的偏差不大于1.7mm，壁厚允许偏差不大于-0.35mm，外经允许偏差不大于-0.5mm，钢管内外两面的锈蚀深度之和不得大于0.5mm，且必须涂防锈漆进行防锈处理。对于新管，还同时必须具备产品质量合格证和钢管材质检验报告。2.2.2、扣件为杆件的连接件，用可煅铸铁铸造，扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；扣件与钢管的贴和面必须严格整形，应保证与钢管扣紧时接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm；新进的扣件必须有产品质量合格证、生产许可证和专业检测单位测试报告。2.2.3、安全网：本工程采用密目式安全网，其构造要求必须符合规范要求，同时必须执有安检部门的准用证和出厂检验合格证。2.3人员准备项目经理部各级生产负责人应按脚手架施工方案和安全生产、文明施工的要求逐级向脚手架搭设人员和使用人员进行技术、安全交底。2.4脚手架基础处理脚手架立柱的地基与基础必须坚实，应具有足够承载能力，并防止不均匀的沉降或过大的沉降；在搭设脚手架之前甲方应必须做好平整场地，夯打坚实，清除障碍物，并向建筑物外侧成一定坡度，在脚手架外侧设排水沟，以利于排水。三、脚手架搭设、验收及拆除3.1脚手架施工3.1.1外脚手架立杆横距0.8米、立杆纵距1.5米、步距1.5米；内侧立杆中心距结构300mm；外架外立杆内侧满挂密目安全网；操作层满铺跳板，设两道护栏，设高度≥200mm的挡脚板，脚手板下层都满挂水平安全网。3.1.2外脚手架悬挑首先在三层顶板上按脚手架设计要求进行放线、定位、预埋φ16的钢筋，待二层顶板砼强度达到设计强度时，安装工字钢，用φ16钢筋与工字钢焊接固定。五层外墙框梁、连梁浇注砼时预埋固定钢丝绳的钢环，用钢丝绳与室外工字钢端头连接。立杆直接立在工字钢上，垫板、钢梁应准确地放在定位线上；必须铺放平稳，不得悬空。第二、第三、第四段同上。3.1.3脚手架杆件搭设3.1.3.1搭设顺序：放置纵向扫地杆→立纵向立杆→横向扫地杆→第一步纵向水平杆...
