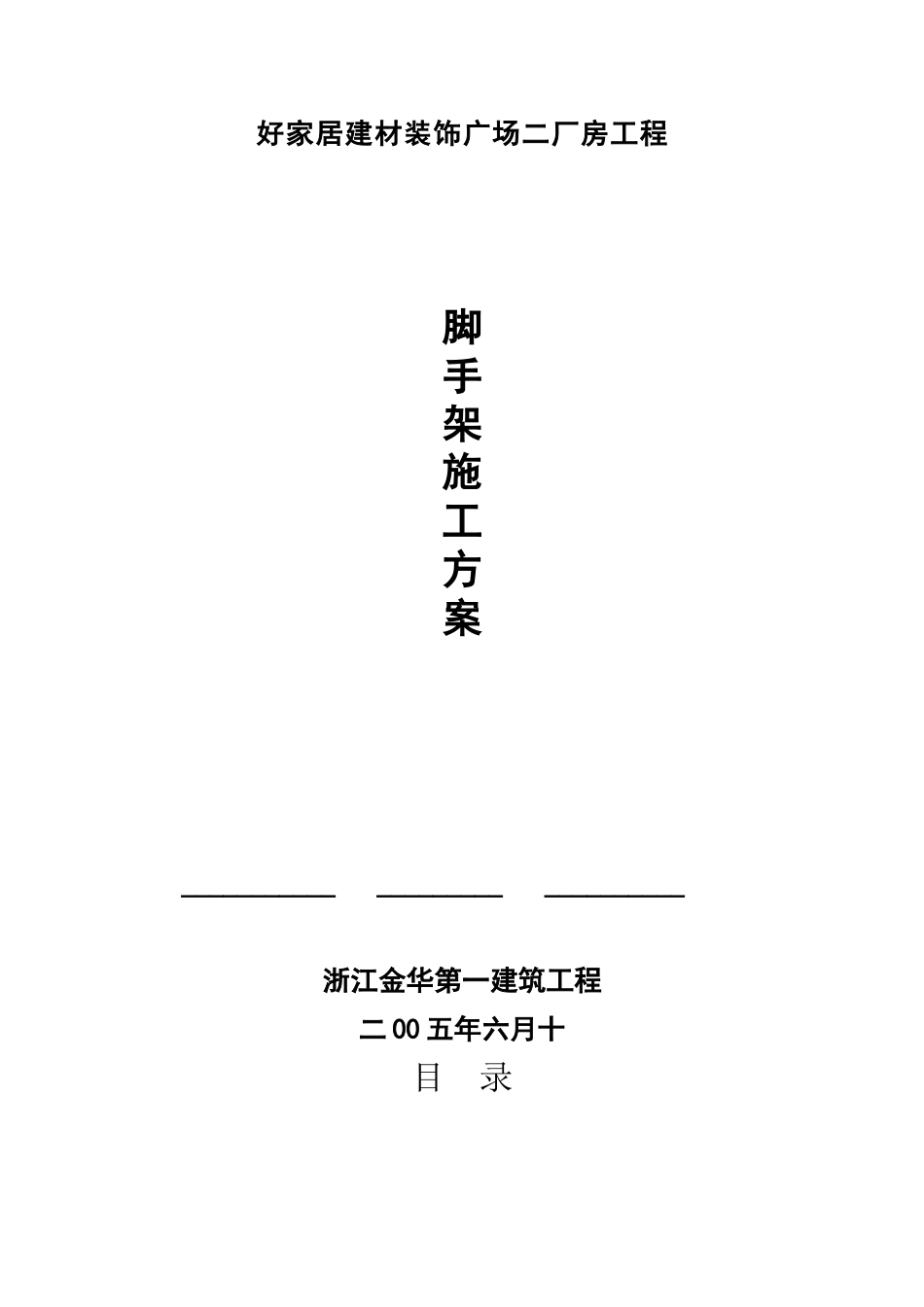

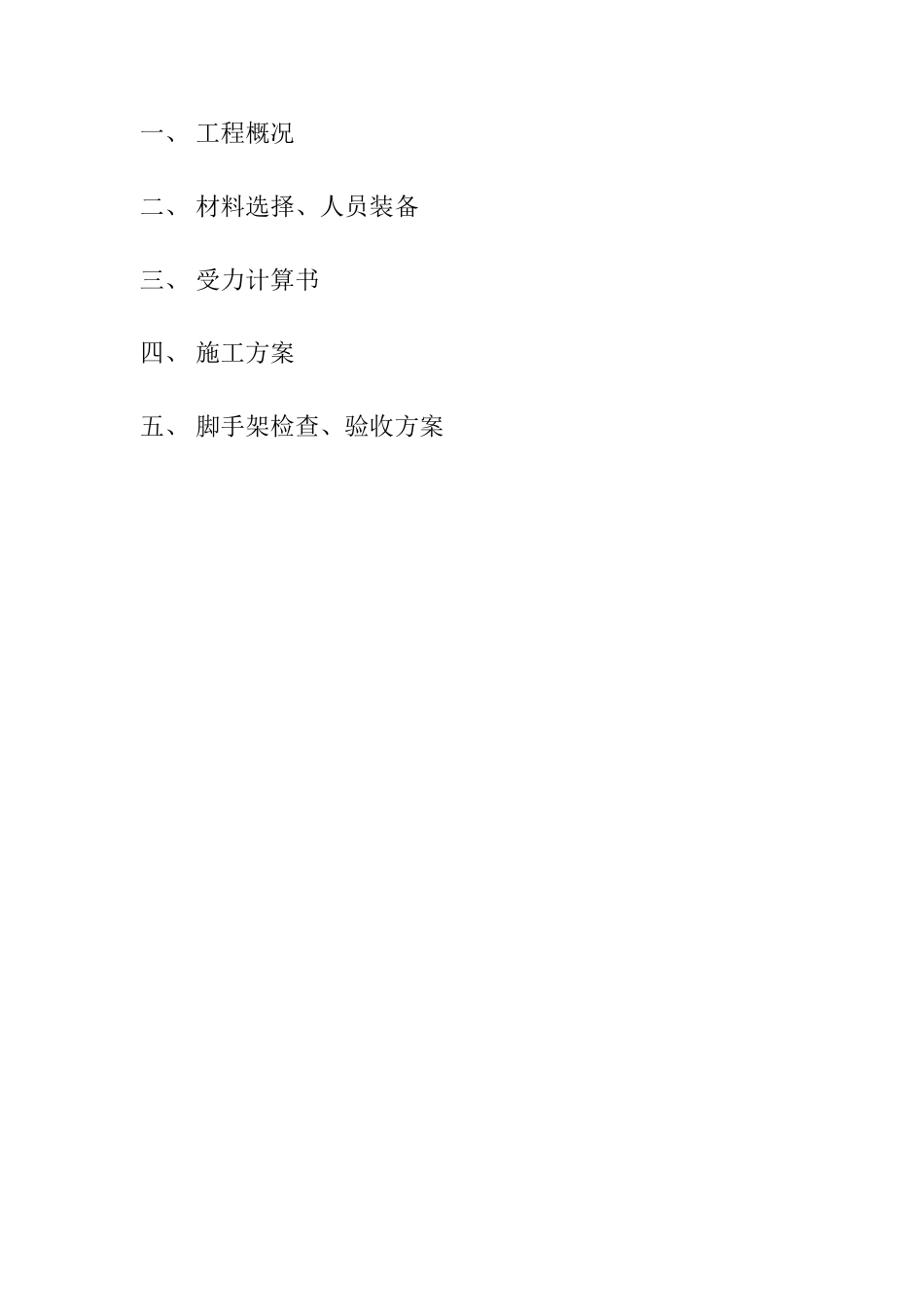

好家居建材装饰广场二厂房工程脚手架施工方案______________________________浙江金华第一建筑工程二00五年六月十目录一、工程概况二、材料选择、人员装备三、受力计算书四、施工方案五、脚手架检查、验收方案一、工程概况1、2、选用的脚手架搭设方式〔按厂房及办公楼为例考虑设计〕：根据工程实际情况本工程选用落地式双排单立杆脚手架搭设高度为13.2m。二、材料选择、人员装备1、本工程架体材料采用外径为48mm、壁厚为3.5mm无严重锈蚀、变形、开缝的钢。2、本工程的扣件应符合建立部颁发的钢脚手架扣件要求其规格型必须和钢相配。3、本工程属登高作业登高作业人员必须经过医院检查经医院检查证明符合本工种作业方可进展操作作业人员必须持有效登高作业操作证。三、受力计算书落地架布置：落地架布置在建筑物用木模板支垫落地钢步距h=1.8m立杆纵距L1=1.5m横距L2=1.05m落地架为13.95m8步。钢脚手架的计算参照?建筑施工扣件式钢脚手架平安技术?〔JGJ130-2001〕。搭设尺寸为：立杆的纵距1.5m立杆的横距1.05m立杆的竖向间距3.6m程度间距4.8m施工均布荷载为3.0KN/m2同时施工2层脚手板共铺设三层。脚手架钢的技术参数惯性矩：I=11.36〔cm4〕截面模量：W=4.732〔cm3〕截面积：A=1.504〔cm2〕回转半径：I=1.588〔cm〕弹性模量：E=2.06×105〔N/mm2〕Q235钢抗弯强度设计值f=205〔N/mm2〕〔一〕、纵向、横向程度杆的强度和挠度验算：大横杆按照三跨连续梁进展强度和挠度计算大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的弯距和变形。〔1〕、大横杆大横杆的自重值：P1=0.038〔KN/m〕脚手板的荷载值P2=0.350×1.05/3=0.1225〔KN/m〕活荷载值P3=3.000×1.05/3=1.05〔KN/m〕永久荷载的计算值：q12=u1〔P1+P2〕=1.2×〔0.038+0.1225〕=0.1926〔KN/m〕可变荷载计算值：q3=u2P3=1.4×1.05=1.47〔KN/m〕u1、u2为荷载调整系数。大横杆计算简图A、跨中弯矩值：弯矩考虑为三跨连续梁均布荷载作用下的弯矩计算公式如下：Mmax=0.08×0.1926×1.5002+0.1×1.47×1.52=0.365〔KN.m〕B、支座弯矩值：Mmax=0.1q12×L12+0.1q3×L12=0.1×0.1926×1.52+0.1×1.47×1.52=0.374〔KN.m〕取A、B中的较大值：Mmax=0.374KN.m进展强度计算。δ=Mmax/W=〔0.374/4.732〕×1000=79.036〔N/mm2〕
