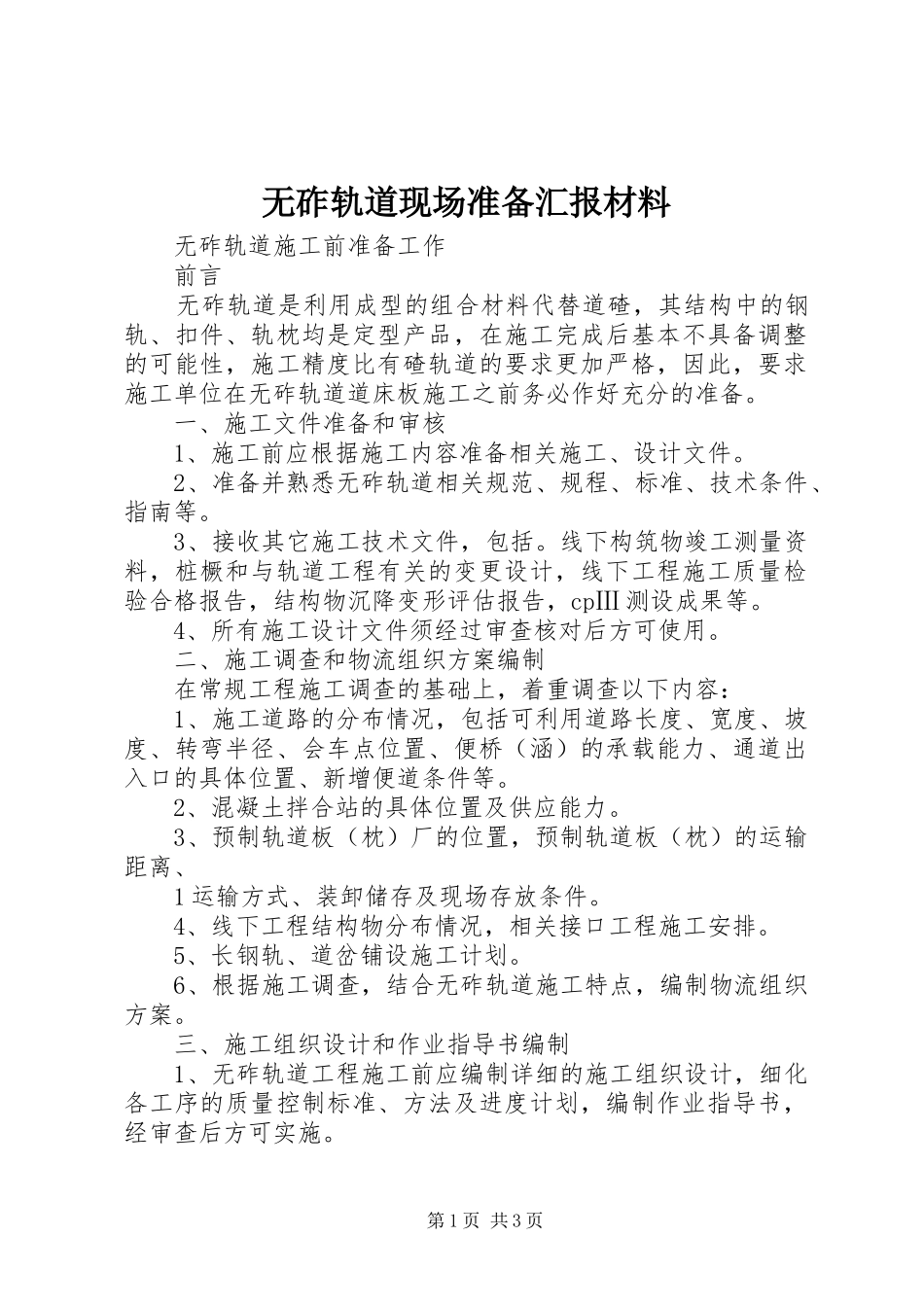

无砟轨道现场准备汇报材料无砟轨道施工前准备工作前言无砟轨道是利用成型的组合材料代替道碴，其结构中的钢轨、扣件、轨枕均是定型产品，在施工完成后基本不具备调整的可能性，施工精度比有碴轨道的要求更加严格，因此，要求施工单位在无砟轨道道床板施工之前务必作好充分的准备。一、施工文件准备和审核1、施工前应根据施工内容准备相关施工、设计文件。2、准备并熟悉无砟轨道相关规范、规程、标准、技术条件、指南等。3、接收其它施工技术文件，包括。线下构筑物竣工测量资料，桩橛和与轨道工程有关的变更设计，线下工程施工质量检验合格报告，结构物沉降变形评估报告，cpⅢ测设成果等。4、所有施工设计文件须经过审查核对后方可使用。二、施工调查和物流组织方案编制在常规工程施工调查的基础上，着重调查以下内容：1、施工道路的分布情况，包括可利用道路长度、宽度、坡度、转弯半径、会车点位置、便桥（涵）的承载能力、通道出入口的具体位置、新增便道条件等。2、混凝土拌合站的具体位置及供应能力。3、预制轨道板（枕）厂的位置，预制轨道板（枕）的运输距离、1运输方式、装卸储存及现场存放条件。4、线下工程结构物分布情况，相关接口工程施工安排。5、长钢轨、道岔铺设施工计划。6、根据施工调查，结合无砟轨道施工特点，编制物流组织方案。三、施工组织设计和作业指导书编制1、无砟轨道工程施工前应编制详细的施工组织设计，细化各工序的质量控制标准、方法及进度计划，编制作业指导书，经审查后方可实施。第1页共3页2、无砟轨道施工方案应与箱梁运架、长钢轨铺设等工程实施情况相协调，明确工期控制节点。3、综合分析现场道路运输条件、材料供应、工装设备配置、工序衔接等因素，制定无砟轨道施工物流组织方案。4、根据无砟轨道的结构特点和现场实际条件选择合理的施工方法，编制完整施工工艺流程，针对关键工序提出针对性的质量保证措施。5、工具轨法施工双块式无砟轨道，在制定施工组织方案，配备机械设备时，应保证其他各工序的效率高于混凝土浇筑的效率。四、cpⅢ控制网复测1、配置测量设备与测量软件，输入相关数据；2、接收控制网桩和成果资料；3、按有关要求复测cpⅢ控制网。cpⅢ控制网复测时应延伸入相邻2标段不少于两个cpⅡ；4、通过重复测量和平差，按有关程序和要求对数据进行更新，监理单位对复测成果确认。五、结构物沉降变形评估1、无砟道床施工前，需对隧道基础进行为期三个月的变形观测，然后由建设、设计、咨询、施工和监理单位共同对结构物沉降变形观测资料进行分析评估，确认符合设计和相关规范要求后方可进行无砟轨道施工。观测数据不足或工后沉降评估不能满足设计要求时，应适当延长观测期。2、隧道内一般地段沉降观测断面的布设根据地质围岩级别确定。一般情况下，Ⅲ级围岩每400m、Ⅳ级围岩300m、Ⅴ级围岩200m布设一个观测断面，地应力较大、断层破碎带、膨胀土、湿陷性黄土等不良和复杂地质区段适当加密布设。隧道洞口至分界里程范围内应至少布设一个观测断面。每个观测断面在相应于两侧边墙处设一对沉降观测点。六、施工人员培训及机械设备准备1、所有无砟轨道施工及管理人员应进行岗前培训；2、无砟轨道施工前应根据施工方法配置无砟道床成套施工第2页共3页设备，对关键设备进行操作和精度确认。七、工艺性试验段施工31、无砟轨道正式施工前应组织工艺性试验段施工，优化施工工艺，验证施工设备性能及最佳组合；2、进行混凝土配合比的工程化放大试验；3、验证钢筋绝缘措施、预制轨枕（轨道板）与扣件匹配等接口技术问题；4、工艺性试验段施工完毕后应及时总结，根据总结报告修改完善作业指导书。八、原材料进场检验与存放1、无砟轨道原材料及轨道部件进场时应提供质量证明文件，按有关要求进行抽检，合格后方可使用。2、所有原材料及轨道部件进场后须分类、标识存放，存放场地及措施应满足有关技术条件要求。九、施工交接1、无砟轨道施工前，线下主体工程应全部完工，检验合格。2、无砟轨道工程与线下工程交接应在轨道工程施工一个月前进行，并成立交接小组实施。3、重点对有无砟轨道的隧道的中线、高程、平整度及几何尺寸进行复核。仰拱填充...
