天津慈海桥工程测量方案VIP专享VIP免费

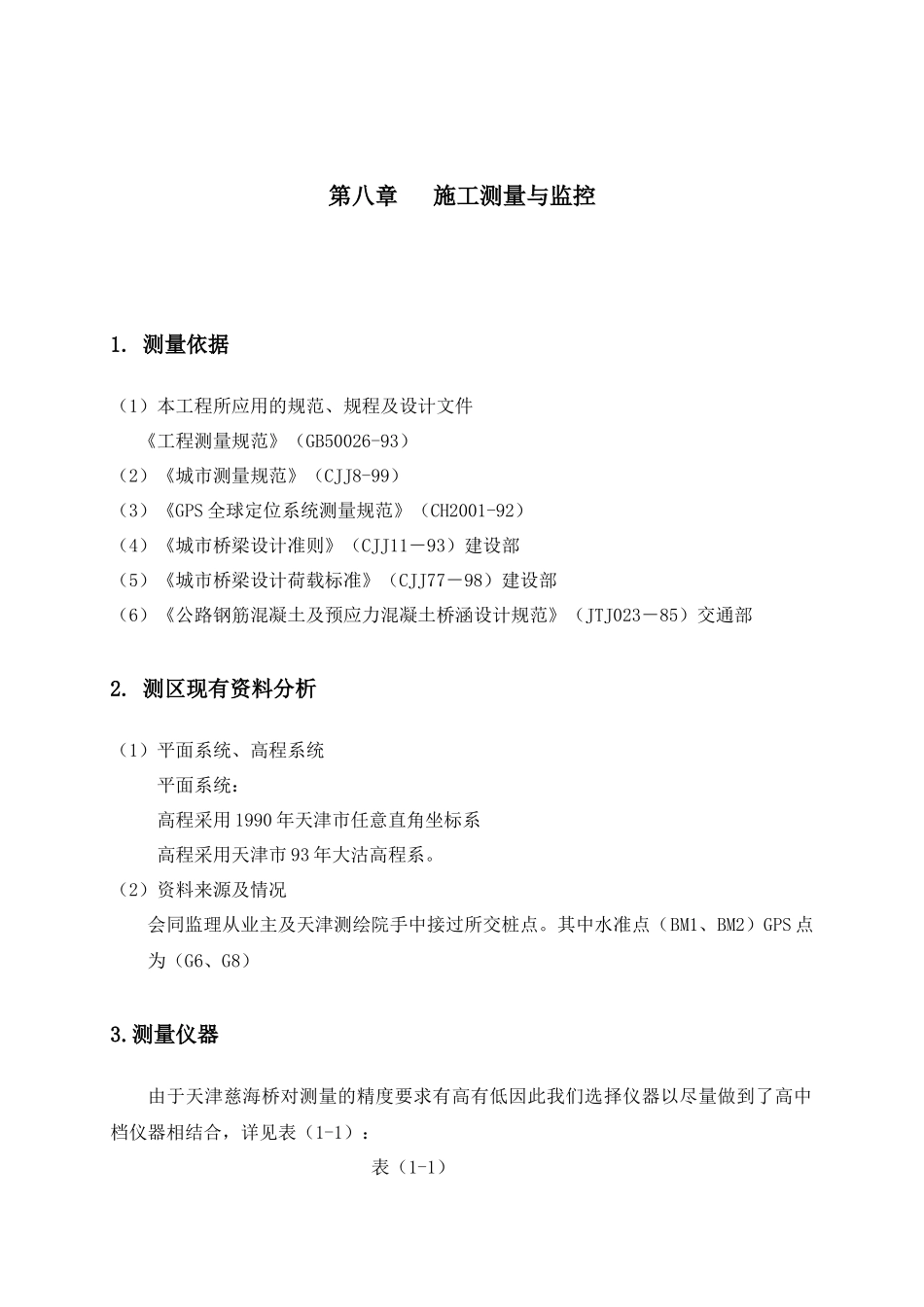

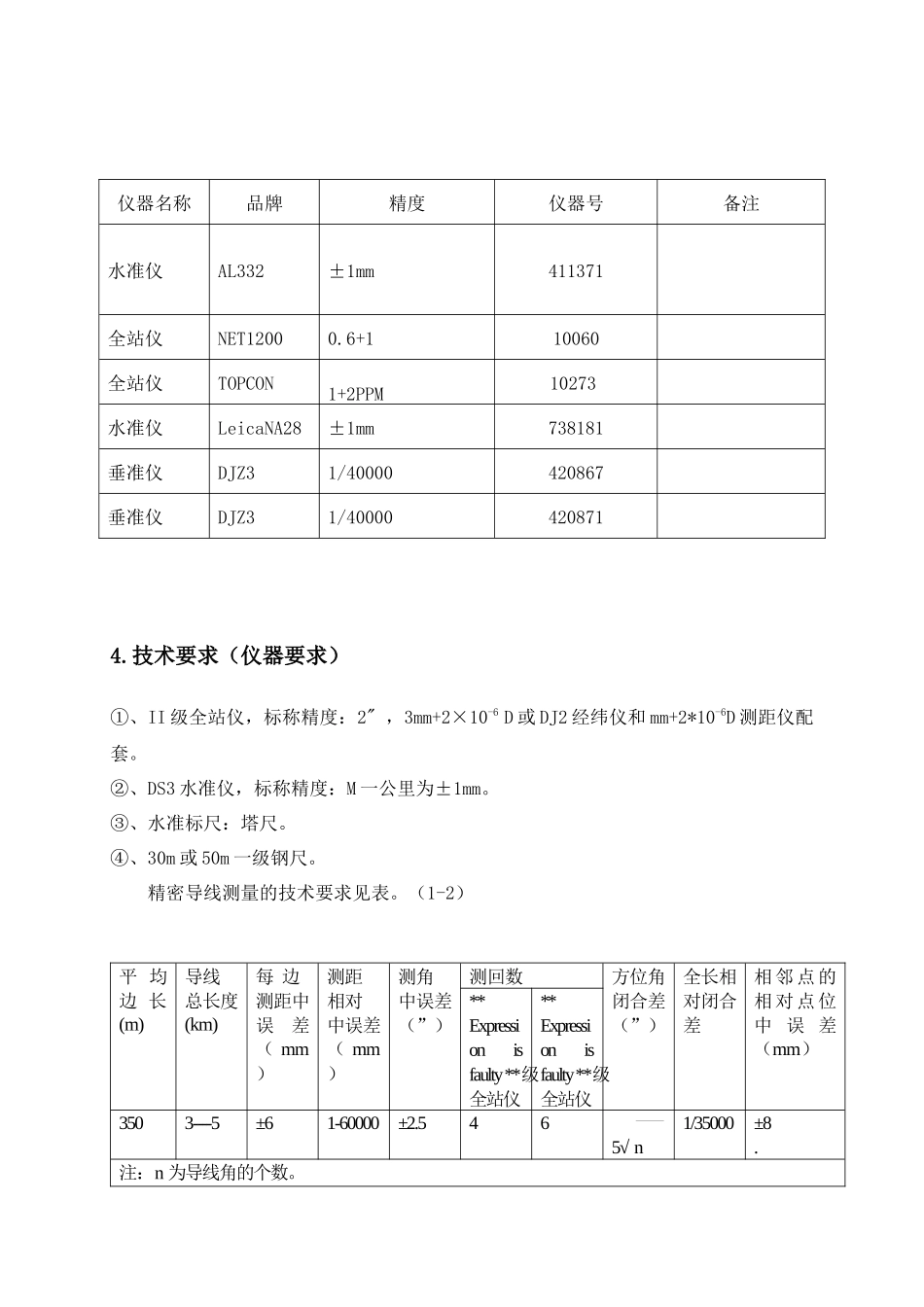

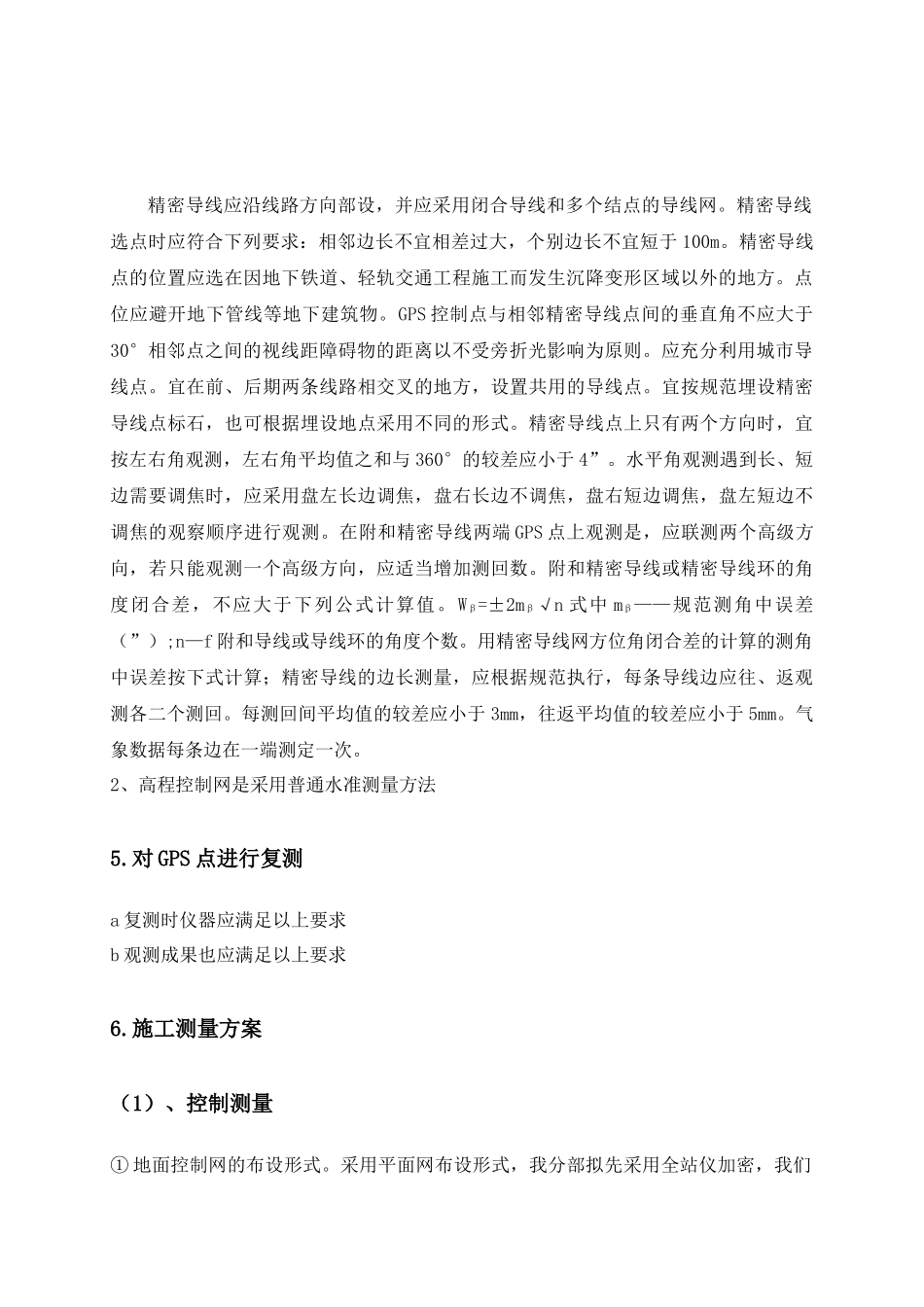

第八章施工测量与监控1.测量依据（1）本工程所应用的规范、规程及设计文件《工程测量规范》（GB50026-93）（2）《城市测量规范》（CJJ8-99）（3）《GPS全球定位系统测量规范》（CH2001-92）（4）《城市桥梁设计准则》（CJJ11－93）建设部（5）《城市桥梁设计荷载标准》（CJJ77－98）建设部（6）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023－85）交通部2.测区现有资料分析（1）平面系统、高程系统平面系统：高程采用1990年天津市任意直角坐标系高程采用天津市93年大沽高程系。（2）资料来源及情况会同监理从业主及天津测绘院手中接过所交桩点。其中水准点（BM1、BM2）GPS点为（G6、G8）3.测量仪器由于天津慈海桥对测量的精度要求有高有低因此我们选择仪器以尽量做到了高中档仪器相结合，详见表（1-1）：表（1-1）4.技术要求（仪器要求）①、II级全站仪，标称精度：2"，3mm+2×10-6D或DJ2经纬仪和mm+2*10-6D测距仪配套。②、DS3水准仪，标称精度：M一公里为±1mm。③、水准标尺：塔尺。④、30m或50m一级钢尺。精密导线测量的技术要求见表。（1-2）平均边长(m)导线总长度(km)每边测距中误差（mm）测距相对中误差（mm）测角中误差（”）测回数方位角闭合差（”）全长相对闭合差相邻点的相对点位中误差（mm）**Expressionisfaulty**级全站仪**Expressionisfaulty**级全站仪3503----5±61-60000±2.5465√n1/35000±8.注：n为导线角的个数。仪器名称品牌精度仪器号备注水准仪AL332±1mm411371全站仪NET12000.6+110060全站仪TOPCON1+2PPM10273水准仪LeicaNA28±1mm738181垂准仪DJZ31/40000420867垂准仪DJZ31/40000420871精密导线应沿线路方向部设，并应采用闭合导线和多个结点的导线网。精密导线选点时应符合下列要求：相邻边长不宜相差过大，个别边长不宜短于100m。精密导线点的位置应选在因地下铁道、轻轨交通工程施工而发生沉降变形区域以外的地方。点位应避开地下管线等地下建筑物。GPS控制点与相邻精密导线点间的垂直角不应大于30°相邻点之间的视线距障碍物的距离以不受旁折光影响为原则。应充分利用城市导线点。宜在前、后期两条线路相交叉的地方，设置共用的导线点。宜按规范埋设精密导线点标石，也可根据埋设地点采用不同的形式。精密导线点上只有两个方向时，宜按左右角观测，左右角平均值之和与360°的较差应小于4”。水平角观测遇到长、短边需要调焦时，应采用盘左长边调焦，盘右长边不调焦，盘右短边调焦，盘左短边不调焦的观察顺序进行观测。在附和精密导线两端GPS点上观测是，应联测两个高级方向，若只能观测一个高级方向，应适当增加测回数。附和精密导线或精密导线环的角度闭合差，不应大于下列公式计算值。Wβ=±2mβ√n式中mβ——规范测角中误差（”）;n—f附和导线或导线环的角度个数。用精密导线网方位角闭合差的计算的测角中误差按下式计算；精密导线的边长测量，应根据规范执行，每条导线边应往、返观测各二个测回。每测回间平均值的较差应小于3mm，往返平均值的较差应小于5mm。气象数据每条边在一端测定一次。2、高程控制网是采用普通水准测量方法5.对GPS点进行复测a复测时仪器应满足以上要求b观测成果也应满足以上要求6.施工测量方案（1）、控制测量①地面控制网的布设形式。采用平面网布设形式，我分部拟先采用全站仪加密，我们所用的全站仪满足技术规定里要求的测角中误差≤±2"测距中误差≤2mm+2ppm的要求。点位选在相对稳定且通视条件良好的地方。（平面网严密平差）。②高程控制网的布设形式根据规范的要求，采用普通水测量。以BM1、BM2点作为水准基点，作水准路线，其中BM1、BM2需作跨河水准测量，并取BM1、BM2多次观测的平均值作为BM1、BM2的高差真值。（2）施工放样方法一般采用极坐标法。放样所用控制点采用测绘院所确认的控制点，用全站仪放样出桩位、承台及路线中心线及其它建筑物结构。当所算数据均正确时，那么影响精度的环节主要集中在工程放样上了。首先是仪器自身的，在每次使用仪器时都要将气压值和温度值重新输入而操作全站仪或水准仪的人一定是比较熟练而且富有经验的测量员，与之配合的司尺员或扶棱镜的人员要把点位定准尽量减...
