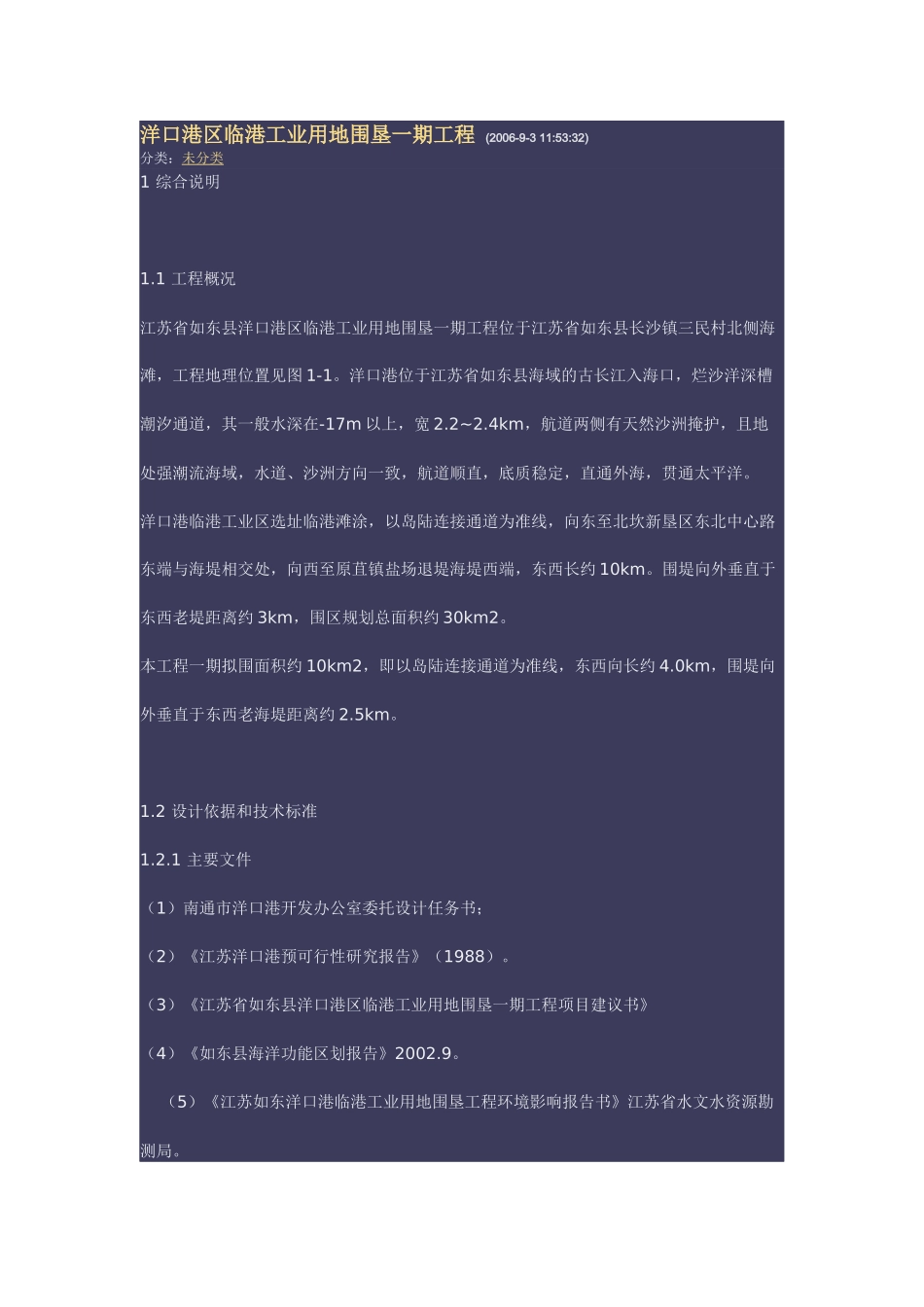

洋口港区临港工业用地围垦一期工程(2006-9-311:53:32)分类：未分类1综合说明1.1工程概况江苏省如东县洋口港区临港工业用地围垦一期工程位于江苏省如东县长沙镇三民村北侧海滩，工程地理位置见图1-1。洋口港位于江苏省如东县海域的古长江入海口，烂沙洋深槽潮汐通道，其一般水深在-17m以上，宽2.2~2.4km，航道两侧有天然沙洲掩护，且地处强潮流海域，水道、沙洲方向一致，航道顺直，底质稳定，直通外海，贯通太平洋。洋口港临港工业区选址临港滩涂，以岛陆连接通道为准线，向东至北坎新垦区东北中心路东端与海堤相交处，向西至原苴镇盐场退堤海堤西端，东西长约10km。围堤向外垂直于东西老堤距离约3km，围区规划总面积约30km2。本工程一期拟围面积约10km2，即以岛陆连接通道为准线，东西向长约4.0km，围堤向外垂直于东西老海堤距离约2.5km。1.2设计依据和技术标准1.2.1主要文件（1）南通市洋口港开发办公室委托设计任务书；（2）《江苏洋口港预可行性研究报告》（1988）。（3）《江苏省如东县洋口港区临港工业用地围垦一期工程项目建议书》（4）《如东县海洋功能区划报告》2002.9。（5）《江苏如东洋口港临港工业用地围垦工程环境影响报告书》江苏省水文水资源勘测局。（6）《江苏如东洋口港近岸围垦工程潮流数学模型计算分析》(初步成果)，交通部天津水运工程科学研究所2003.8。（7）《江苏省如东县洋口港区临港工业用地围垦一期工程工程地质勘察报告》2003.9。（8）南通市洋口港开发办公室提供的工程区1：2000水下地形图。（9）南通市洋口港开发办公室提供的其他有关资料。1.2.2主要设计规范（1）《水利水电工程可行性研究报告编制规程》（DL5020-93）（2）《防洪标准》（GB50201-94）（3）《水利水电工程等级划分及洪水标准》（SL252-2000）（4）《堤防工程设计规范》GB50286-98）（5）《堤防工程施工规范》（SL260-98）（6）《堤防工程管理设计规范》（SL171-96）（7）《水工混凝土结构设计规范》(SL/T191-96)（8）《海港水文规范》(JTJ213-98)（9）《水工建筑物抗震设计规范》（DL5073-1997）（10）《水运工程土工织物应用技术规程》(JTJ/T239-98)（11）《工程合成材料应用技术规范》（GB50290-98）（12）《水利水电工程土工合成材料应用技术规范》(SL/T225-98)（13）《土石坝安全监测技术规范》（SL60-94）（14）《公路工程技术标准》(JTJ009-97)（15）《公路软土地基路堤设计与施工技术规范》(JTJ017-96)（16）《疏浚工程施工技术规范》(SL17-90)1.3本报告主要结论1.2m（废黄河高程，以下同）的岸边高滩，低潮全部露出，涨潮时潮水几乎垂直岸边(围垦区外围线)漫滩，该区域不是烂沙洋和黄沙洋水道的纳潮蓄水区，该围垦区的选择和规划是合适的，对烂沙洋和黄沙洋水道没有影响。（1）根据交通部天津水运工程科学研究所2003年8月《江苏如东洋口港近岸围垦工程潮流数学模型计算分析》(初步成果)，围垦工程区位于0.6m（2）根据国标、行业标准以及江苏省江海堤防达标建设修订设计标准，如东洋口港区临港工业用地围堤一期工程围堤外堤按1级堤防工程设计，东、西侧堤按3级堤防工程设计，隔堤、龙口、施工排水口等临时建筑物按4级建筑物设计。（3）根据南通港洋口港总体布局规划要求，临港工业用地拟围区域滩涂坡面比较平缓，一期围堤外堤沿1.0m线走向布置，距现有老岸堤约2.2km；外堤与现有老岸堤之间建侧堤连接，围堤总长度为11513m，其中外堤长4252m（桩号N0+000m~N4+252m），东侧堤长2286m（桩号E0+000m~E2+286m），西侧堤长2766m（桩号W0+000m~W2+766m），隔堤长2209m（桩号G0+000m~G2+209m），围区造地面积14790亩（围堤轴线以内，围堤内坡高程4.0m平台面积14502.5亩）。（4）根据本工程地区的具体情况，结合本地区类似工程的实际经验，通过方案比选，围堤断面推荐选用土工布袋装充填砂斜坡式围堤结构型式，该结构型式具有因地制宜、就地取材、适应地基变形能力强、施工简便、施工速度快、工程投资省等优点。（5）根据波浪爬高计算成果，并参照如东地区围垦的实际经验，外堤堤顶高程需9.70m（废黄河高程，以下同）。为减小围堤断面尺寸，降低工程投资，围堤在堤顶设置防浪墙，...
