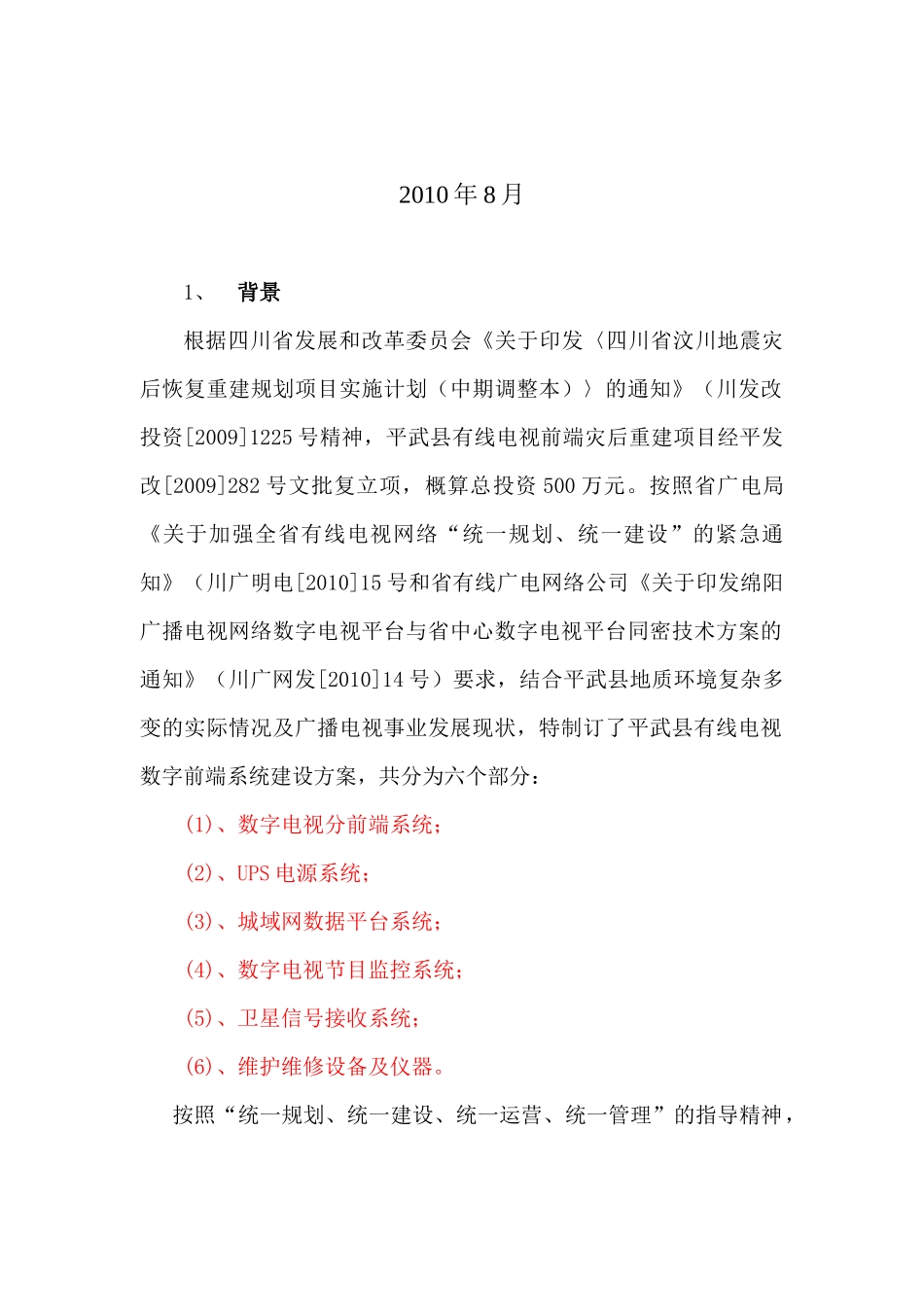

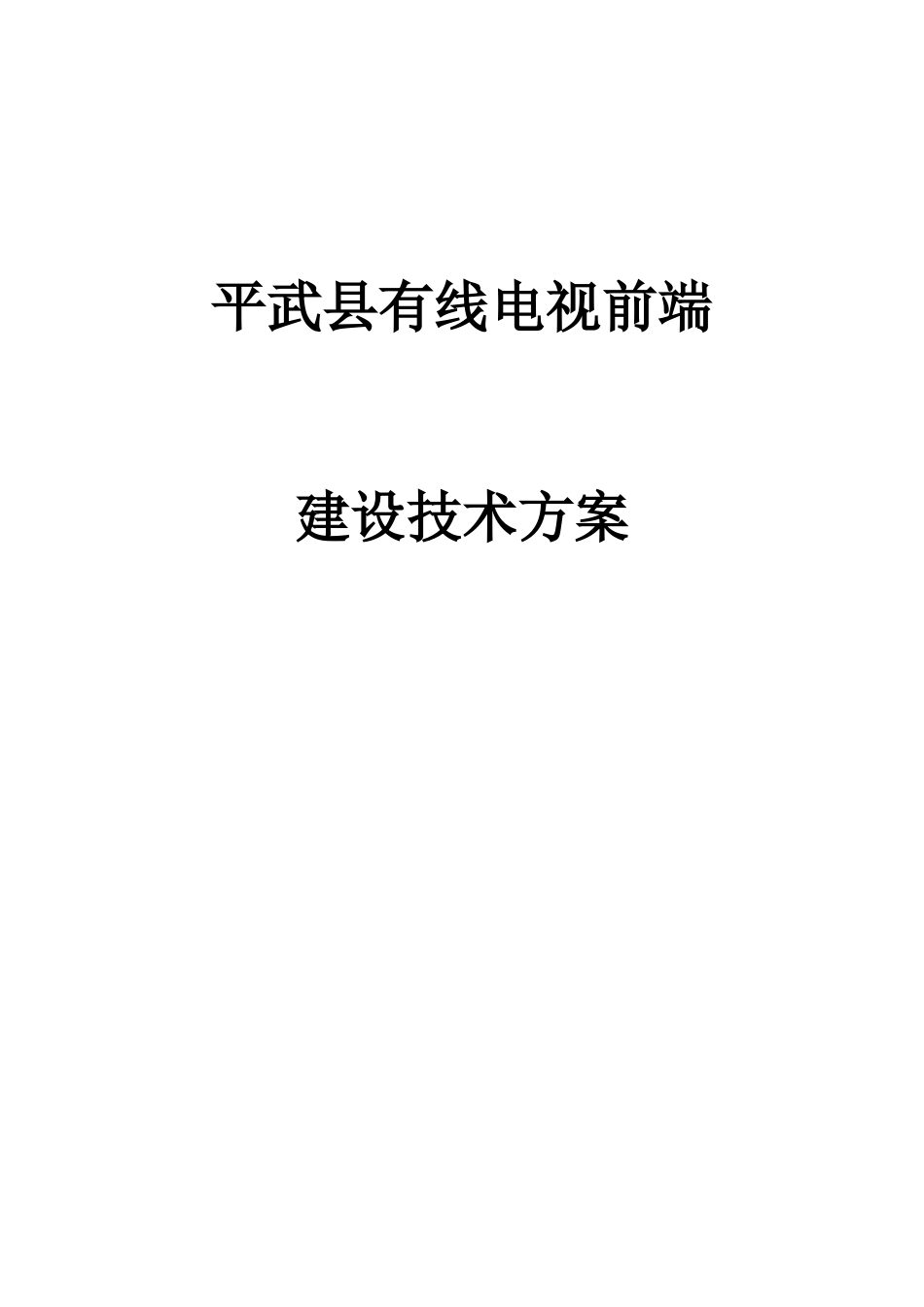

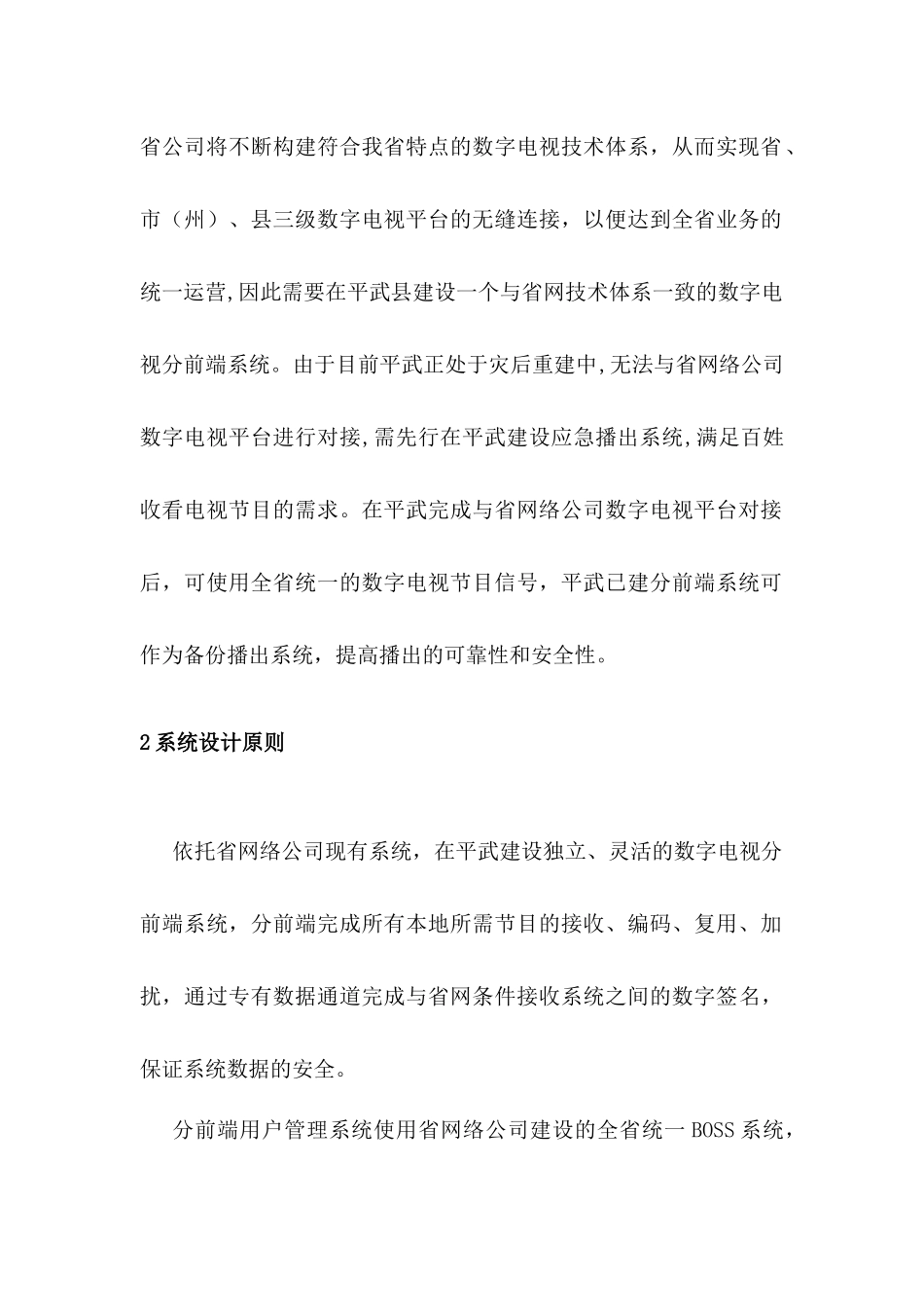

平武县有线电视前端建设技术方案2010年8月1、背景根据四川省发展和改革委员会《关于印发〈四川省汶川地震灾后恢复重建规划项目实施计划（中期调整本）〉的通知》（川发改投资[2009]1225号精神，平武县有线电视前端灾后重建项目经平发改[2009]282号文批复立项，概算总投资500万元。按照省广电局《关于加强全省有线电视网络“统一规划、统一建设”的紧急通知》（川广明电[2010]15号和省有线广电网络公司《关于印发绵阳广播电视网络数字电视平台与省中心数字电视平台同密技术方案的通知》（川广网发[2010]14号）要求，结合平武县地质环境复杂多变的实际情况及广播电视事业发展现状，特制订了平武县有线电视数字前端系统建设方案，共分为六个部分：(1)、数字电视分前端系统；(2)、UPS电源系统；(3)、城域网数据平台系统；(4)、数字电视节目监控系统；(5)、卫星信号接收系统；(6)、维护维修设备及仪器。按照“统一规划、统一建设、统一运营、统一管理”的指导精神，省公司将不断构建符合我省特点的数字电视技术体系，从而实现省、市（州）、县三级数字电视平台的无缝连接，以便达到全省业务的统一运营,因此需要在平武县建设一个与省网技术体系一致的数字电视分前端系统。由于目前平武正处于灾后重建中,无法与省网络公司数字电视平台进行对接,需先行在平武建设应急播出系统,满足百姓收看电视节目的需求。在平武完成与省网络公司数字电视平台对接后，可使用全省统一的数字电视节目信号，平武已建分前端系统可作为备份播出系统，提高播出的可靠性和安全性。2系统设计原则依托省网络公司现有系统，在平武建设独立、灵活的数字电视分前端系统，分前端完成所有本地所需节目的接收、编码、复用、加扰，通过专有数据通道完成与省网条件接收系统之间的数字签名，保证系统数据的安全。分前端用户管理系统使用省网络公司建设的全省统一BOSS系统，实现分级管理，平武分前端的数字电视用户独立管理。在平武完成与省网络公司数字电视节目平台的对接后，前端播出设备可作为备播系统，提高平武分前端播出的安全性。而用户管理系统可直接平滑升级到对省平台数字电视节目的管理，平武数字电视用户通过“一台机顶盒、一张智能卡”就能顺利地接收到中央节目平台、省节目平台传送的加密节目、本地播出的节目（加密或不加密）和本地数据类信息。平武分前端系统目标:（1）接收中央台、国内卫视等约60套节目；（2）本地基本节目（平武电视台）的当地数字化播出；（3）分前端节目的加扰；（4）SI信息、区域特征码等内容的本地制作、发送、播出；（5）EPG、数据广播系统；（6）数字用户管理系统；3平武分前端系统方案3.1平武分前端系统结构3.2平武分前端系统描述平武有线数字电视平台主要由CA、节目复用/加扰、调制、EPG和数据广播、用户管理、业务支撑网络等几部分构成。3.2.1CA平武数字电视分前端CA系统由2台HPDL380PC服务器构建一个群集，通过光纤与磁盘阵列连接，每台服务器上相同配置运行所有服务、进程，并在群集的管理下实现自动切换，保证服务的连续性。采用浮动IP技术确保在设备网卡出现故障时网络连接的不中断。主备的防火墙可以保证CA核心部分与外界通讯的安全性和连续性。主备的iStreamer同步发送由SIG产生的SI信息或由互动系统产生的数据。由于采用了群集和主备架构，避免了CA系统核心部分发生单点故障，从而最大限度的保障了系统的安全、稳定、连续的运行。EPG管理工作站将用于系统的日常管理和维护使用、并可通过此工作站制作、提交平武本地所有数字电视节目的EPG信息。CA系统主要包括ECMG、ESS(EIS)、ACG、SPI、oracle_SSR等组成部分。ECMG(ECM生成器)负责生成包含CW（控制字）及相关加密控制信息（AC）的ECM（授权控制信息），并传送给加扰器对节目进行加扰。EIS(事件信息同步器)用于CA系统与加扰器之间各种事件的同步与触发，其通常也用于控制AC的产生与发送。ACG（加密控制信息发生器）接收EIS的触发请求，并根据数据库中关于节目的控制条件生成加密控制信息。SPI（同密协议接口）将ACG生成的加密控制信息根据节目流的配置发送到对应的加扰器。Oracle_SSR(数据库)实现平武数字电视分前端所有节...
