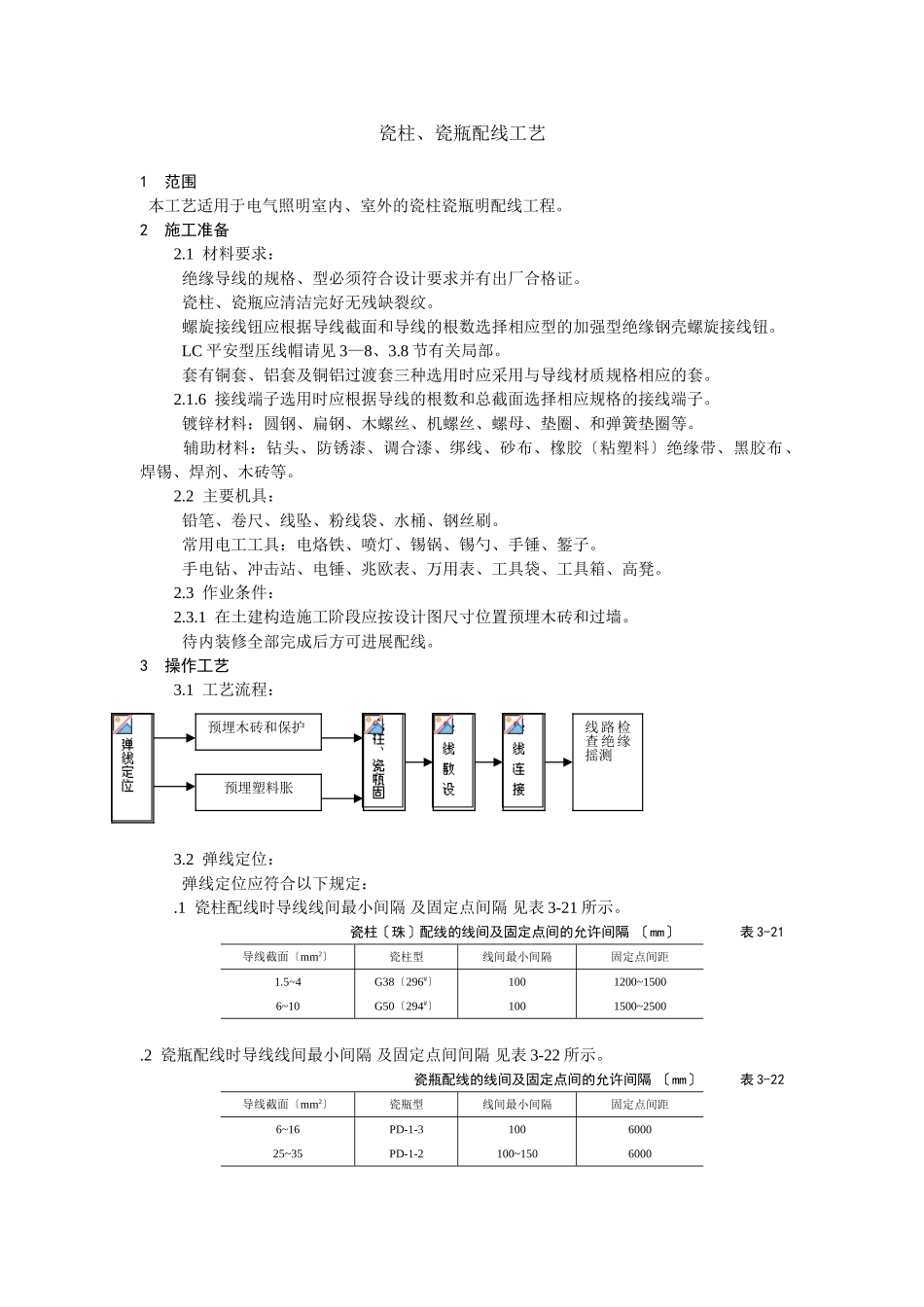

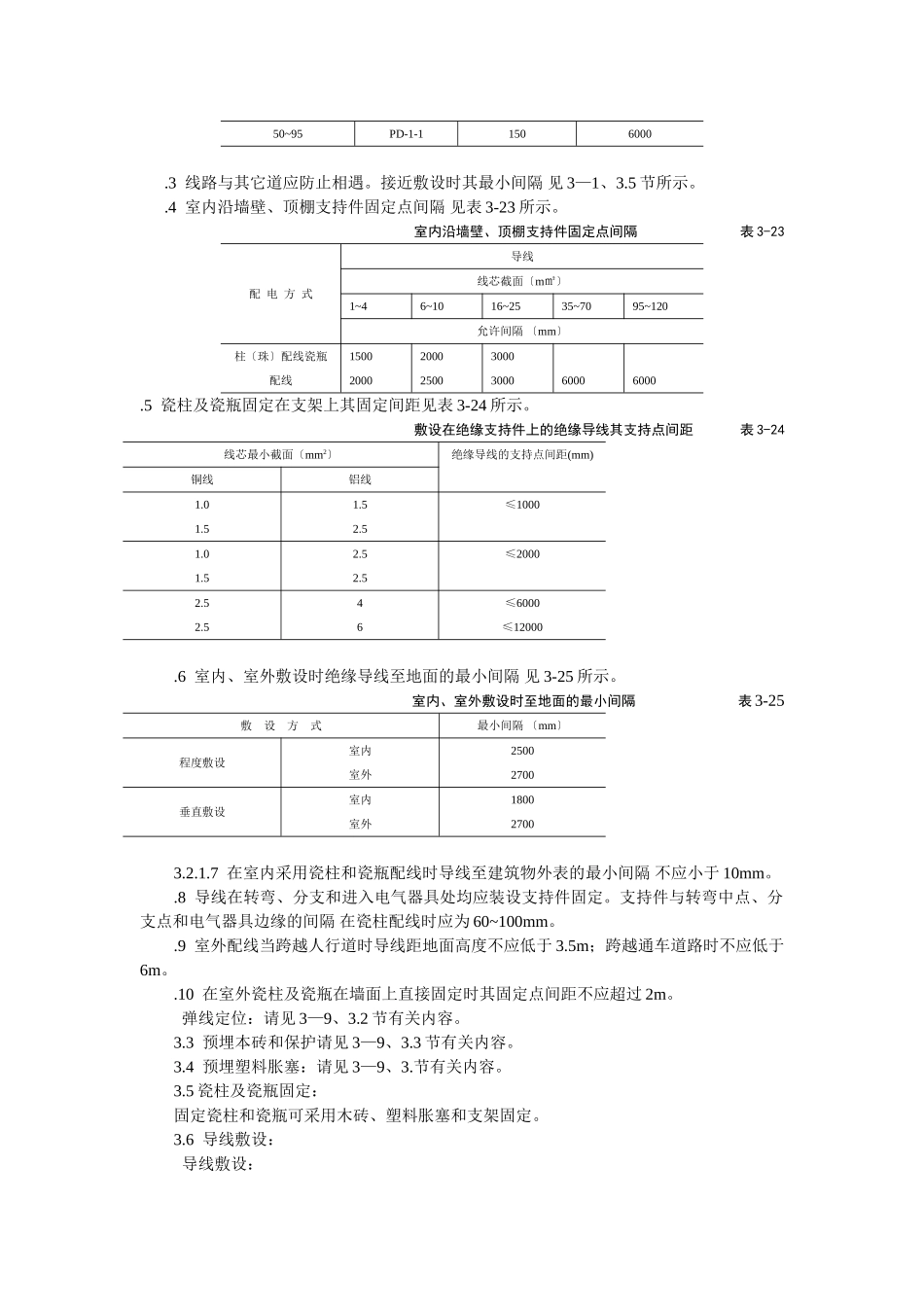

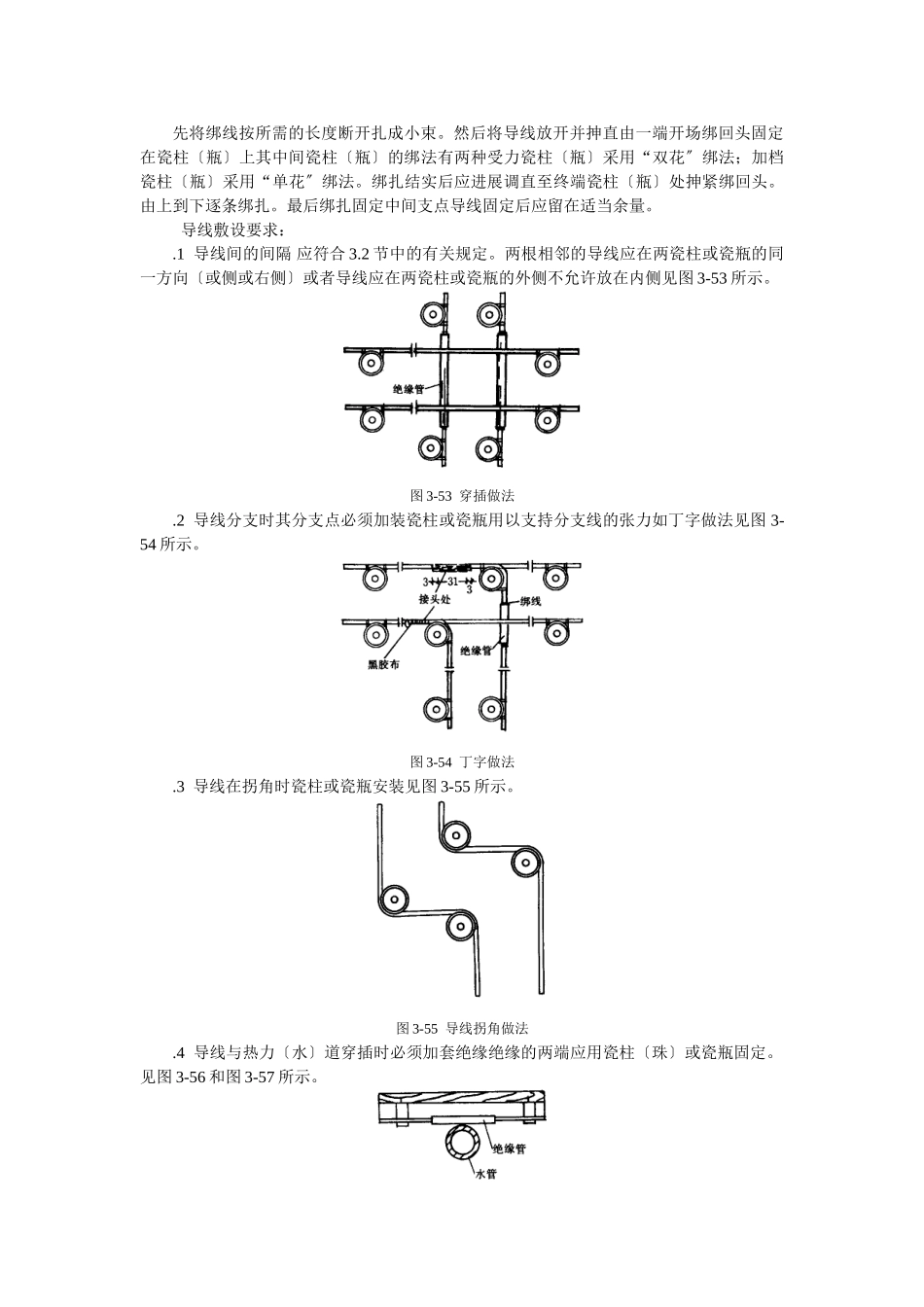

瓷柱、瓷瓶配线工艺1范围本工艺适用于电气照明室内、室外的瓷柱瓷瓶明配线工程。2施工准备2.1材料要求：绝缘导线的规格、型必须符合设计要求并有出厂合格证。瓷柱、瓷瓶应清洁完好无残缺裂纹。螺旋接线钮应根据导线截面和导线的根数选择相应型的加强型绝缘钢壳螺旋接线钮。LC平安型压线帽请见3—8、3.8节有关局部。套有铜套、铝套及铜铝过渡套三种选用时应采用与导线材质规格相应的套。2.1.6接线端子选用时应根据导线的根数和总截面选择相应规格的接线端子。镀锌材料：圆钢、扁钢、木螺丝、机螺丝、螺母、垫圈、和弹簧垫圈等。辅助材料：钻头、防锈漆、调合漆、绑线、砂布、橡胶〔粘塑料〕绝缘带、黑胶布、焊锡、焊剂、木砖等。2.2主要机具：铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。常用电工工具：电烙铁、喷灯、锡锅、锡勺、手锤、錾子。手电钻、冲击站、电锤、兆欧表、万用表、工具袋、工具箱、高凳。2.3作业条件：2.3.1在土建构造施工阶段应按设计图尺寸位置预埋木砖和过墙。待内装修全部完成后方可进展配线。3操作工艺3.1工艺流程：3.2弹线定位：弹线定位应符合以下规定：.1瓷柱配线时导线线间最小间隔及固定点间隔见表3-21所示。瓷柱〔珠〕配线的线间及固定点间的允许间隔〔mm〕表3-21导线截面〔mm2〕瓷柱型线间最小间隔固定点间距1.5~46~10G38〔296#〕G50〔294#〕1001001200~15001500~2500.2瓷瓶配线时导线线间最小间隔及固定点间间隔见表3-22所示。瓷瓶配线的线间及固定点间的允许间隔〔mm〕表3-22导线截面〔mm2〕瓷瓶型线间最小间隔固定点间距6~1625~35PD-1-3PD-1-2100100~15060006000预埋木砖和保护预埋塑料胀线路检查绝缘摇测50~95PD-1-11506000.3线路与其它道应防止相遇。接近敷设时其最小间隔见3—1、3.5节所示。.4室内沿墙壁、顶棚支持件固定点间隔见表3-23所示。室内沿墙壁、顶棚支持件固定点间隔表3-23配电方式导线线芯截面〔m㎡〕1~46~1016~2535~7095~120允许间隔〔mm〕柱〔珠〕配线瓷瓶配线15002000200025003000300060006000.5瓷柱及瓷瓶固定在支架上其固定间距见表3-24所示。敷设在绝缘支持件上的绝缘导线其支持点间距表3-24线芯最小截面〔mm2〕绝缘导线的支持点间距(mm)铜线铝线1.01.51.52.5≤10001.01.52.52.5≤20002.52.546≤6000≤12000.6室内、室外敷设时绝缘导线至地面的最小间隔见3-25所示。室内、室外敷设时至地面的最小间隔表3-25敷设方式最小间隔〔mm〕程度敷设室内室外25002700垂直敷设室内室外180027003.2.1.7在室内采用瓷柱和瓷瓶配线时导线至建筑物外表的最小间隔不应小于10mm。.8导线在转弯、分支和进入电气器具处均应装设支持件固定。支持件与转弯中点、分支点和电气器具边缘的间隔在瓷柱配线时应为60~100mm。.9室外配线当跨越人行道时导线距地面高度不应低于3.5m；跨越通车道路时不应低于6m。.10在室外瓷柱及瓷瓶在墙面上直接固定时其固定点间距不应超过2m。弹线定位：请见3—9、3.2节有关内容。3.3预埋本砖和保护请见3—9、3.3节有关内容。3.4预埋塑料胀塞：请见3—9、3.节有关内容。3.5瓷柱及瓷瓶固定：固定瓷柱和瓷瓶可采用木砖、塑料胀塞和支架固定。3.6导线敷设：导线敷设：先将绑线按所需的长度断开扎成小束。然后将导线放开并抻直由一端开场绑回头固定在瓷柱〔瓶〕上其中间瓷柱〔瓶〕的绑法有两种受力瓷柱〔瓶〕采用“双花〞绑法；加档瓷柱〔瓶〕采用“单花〞绑法。绑扎结实后应进展调直至终端瓷柱〔瓶〕处抻紧绑回头。由上到下逐条绑扎。最后绑扎固定中间支点导线固定后应留在适当余量。导线敷设要求：.1导线间的间隔应符合3.2节中的有关规定。两根相邻的导线应在两瓷柱或瓷瓶的同一方向〔或侧或右侧〕或者导线应在两瓷柱或瓷瓶的外侧不允许放在内侧见图3-53所示。图3-53穿插做法.2导线分支时其分支点必须加装瓷柱或瓷瓶用以支持分支线的张力如丁字做法见图3-54所示。图3-54丁字做法.3导线在拐角时瓷柱或瓷瓶安装见图3-55所示。图3-55导线拐角做法.4导线与热力〔水〕道穿插时必须加套绝缘绝缘的两端应用瓷柱〔珠〕或瓷瓶固定。见图3-56和图3-57所示。图3-56导线与水穿插做法图3-57导线与热力穿插做法图.5导线在进入电气器具开关及插...
