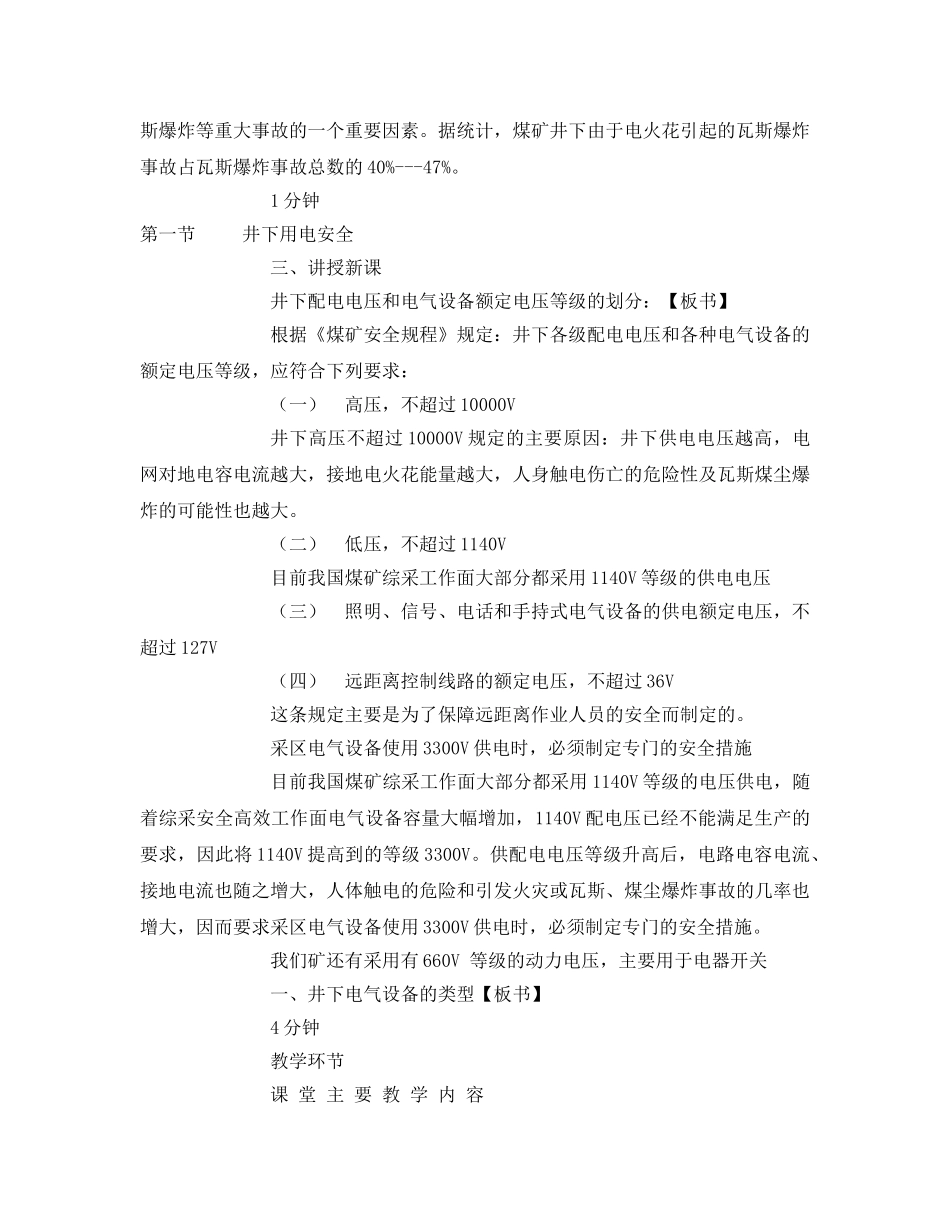

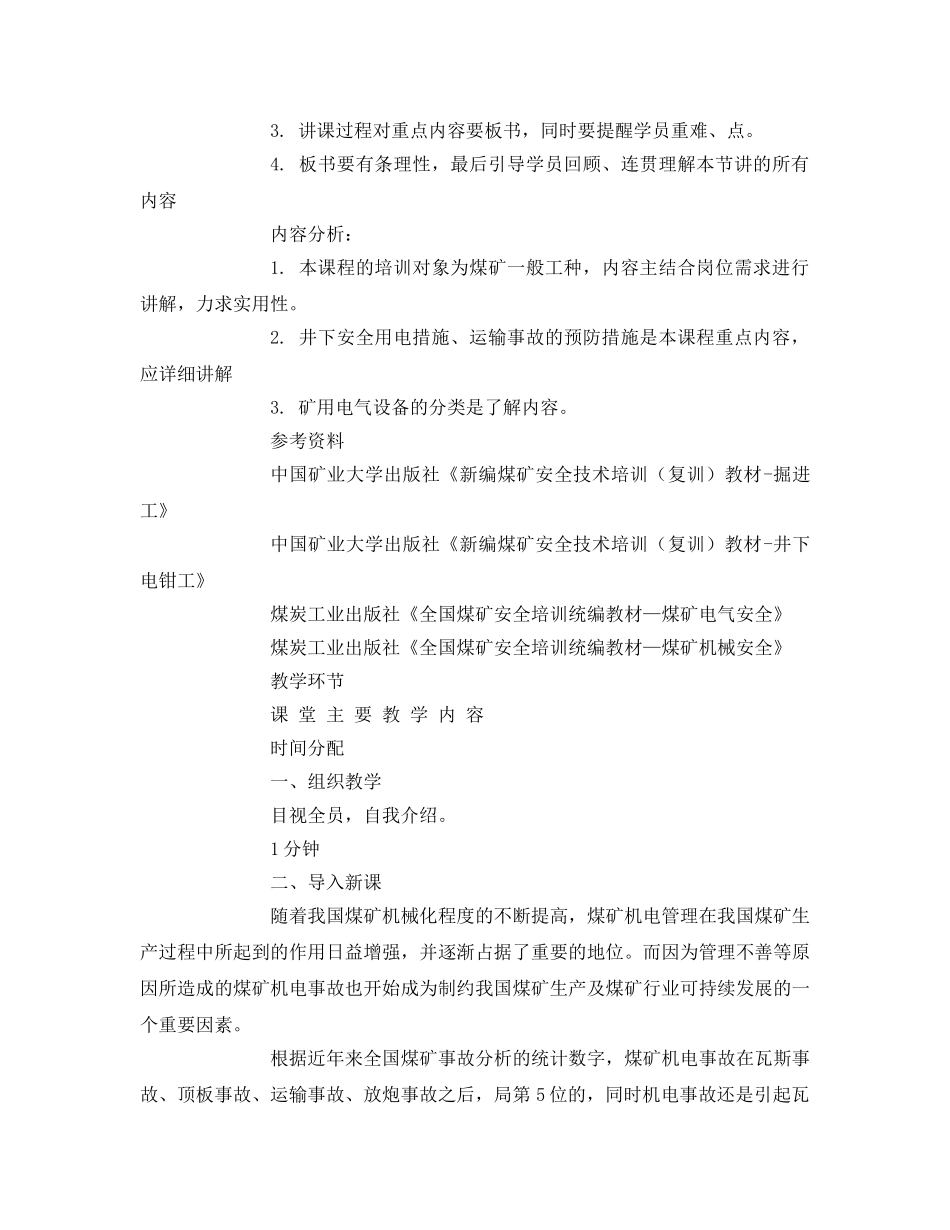

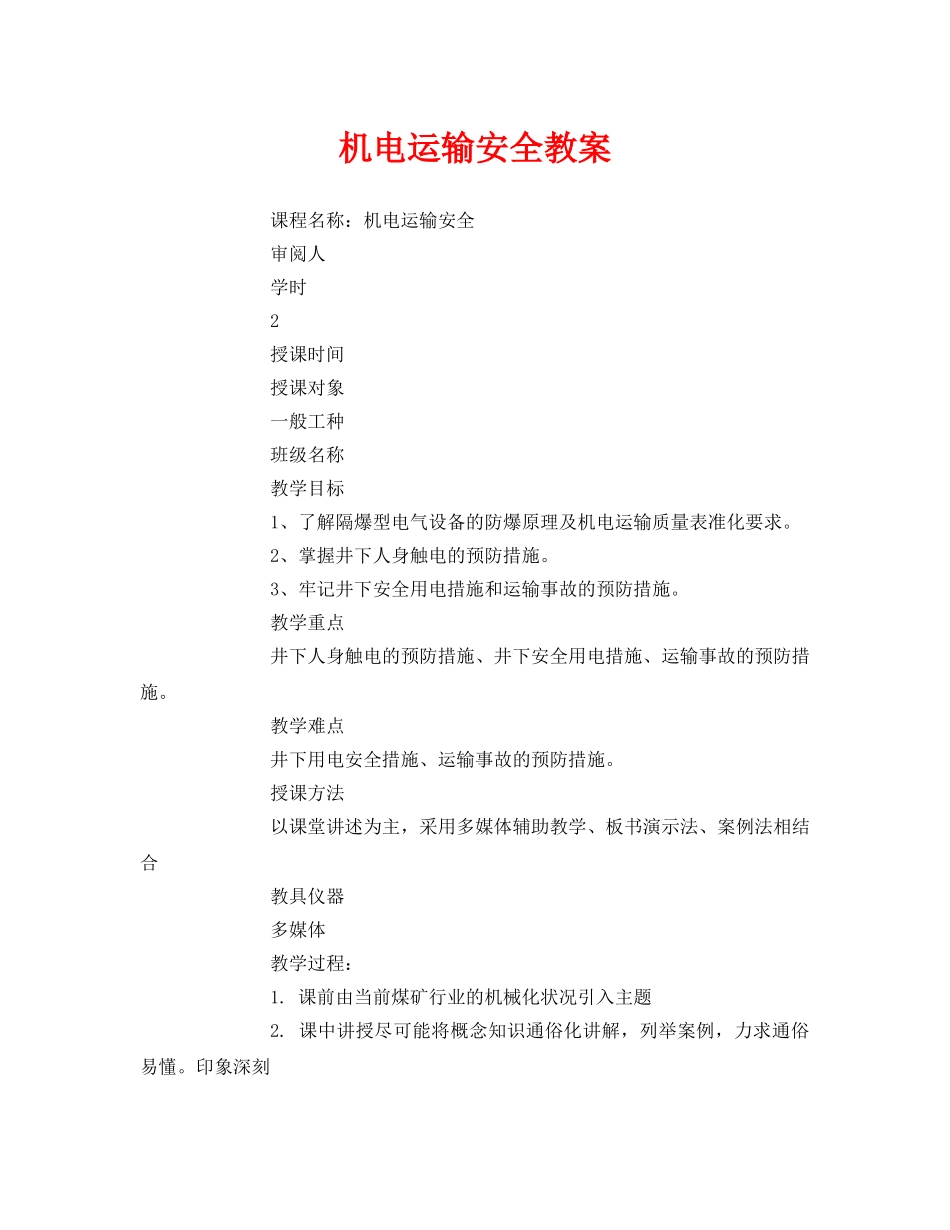

机电运输安全教案课程名称：机电运输安全审阅人学时2授课时间授课对象一般工种班级名称教学目标1、了解隔爆型电气设备的防爆原理及机电运输质量表准化要求。2、掌握井下人身触电的预防措施。3、牢记井下安全用电措施和运输事故的预防措施。教学重点井下人身触电的预防措施、井下安全用电措施、运输事故的预防措施。教学难点井下用电安全措施、运输事故的预防措施。授课方法以课堂讲述为主，采用多媒体辅助教学、板书演示法、案例法相结合教具仪器多媒体教学过程：1.课前由当前煤矿行业的机械化状况引入主题2.课中讲授尽可能将概念知识通俗化讲解，列举案例，力求通俗易懂。印象深刻3.讲课过程对重点内容要板书，同时要提醒学员重难、点。4.板书要有条理性，最后引导学员回顾、连贯理解本节讲的所有内容内容分析：1.本课程的培训对象为煤矿一般工种，内容主结合岗位需求进行讲解，力求实用性。2.井下安全用电措施、运输事故的预防措施是本课程重点内容，应详细讲解3.矿用电气设备的分类是了解内容。参考资料中国矿业大学出版社《新编煤矿安全技术培训（复训）教材-掘进工》中国矿业大学出版社《新编煤矿安全技术培训（复训）教材-井下电钳工》煤炭工业出版社《全国煤矿安全培训统编教材—煤矿电气安全》煤炭工业出版社《全国煤矿安全培训统编教材—煤矿机械安全》教学环节课堂主要教学内容时间分配一、组织教学目视全员，自我介绍。1分钟二、导入新课随着我国煤矿机械化程度的不断提高，煤矿机电管理在我国煤矿生产过程中所起到的作用日益增强，并逐渐占据了重要的地位。而因为管理不善等原因所造成的煤矿机电事故也开始成为制约我国煤矿生产及煤矿行业可持续发展的一个重要因素。根据近年来全国煤矿事故分析的统计数字，煤矿机电事故在瓦斯事故、顶板事故、运输事故、放炮事故之后，局第5位的，同时机电事故还是引起瓦斯爆炸等重大事故的一个重要因素。据统计，煤矿井下由于电火花引起的瓦斯爆炸事故占瓦斯爆炸事故总数的40%---47%。1分钟第一节井下用电安全三、讲授新课井下配电电压和电气设备额定电压等级的划分：【板书】根据《煤矿安全规程》规定：井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：（一）高压，不超过10000V井下高压不超过10000V规定的主要原因：井下供电电压越高，电网对地电容电流越大，接地电火花能量越大，人身触电伤亡的危险性及瓦斯煤尘爆炸的可能性也越大。（二）低压，不超过1140V目前我国煤矿综采工作面大部分都采用1140V等级的供电电压（三）照明、信号、电话和手持式电气设备的供电额定电压，不超过127V（四）远距离控制线路的额定电压，不超过36V这条规定主要是为了保障远距离作业人员的安全而制定的。采区电气设备使用3300V供电时，必须制定专门的安全措施目前我国煤矿综采工作面大部分都采用1140V等级的电压供电，随着综采安全高效工作面电气设备容量大幅增加，1140V配电压已经不能满足生产的要求，因此将1140V提高到的等级3300V。供配电电压等级升高后，电路电容电流、接地电流也随之增大，人体触电的危险和引发火灾或瓦斯、煤尘爆炸事故的几率也增大，因而要求采区电气设备使用3300V供电时，必须制定专门的安全措施。我们矿还有采用有660V等级的动力电压，主要用于电器开关一、井下电气设备的类型【板书】4分钟教学环节课堂主要教学内容时间分配矿用电气设备的类型【板书】煤矿井下使用的电器设备可分为两大类，即矿用一般型电气设备和矿用防爆型电气设备【板书】1.矿用一般型电气设备（专为煤矿井下生产的不防爆的电气设备，由于矿用一般型电气设备不防爆，所以正能用于没有瓦斯、煤尘爆炸危险的矿井。在有瓦斯、煤尘爆炸危险的矿井只能用于井底车场，总进风道等通风良好，爆炸危险型很小的场所。）矿用一般型电气设备外壳上均有清晰的标志KY{板书}2.矿用防爆型电气设备。【板书】（矿用防爆型电器设备是按照国家标准设计制造的，不会引起周围爆炸性混合物爆炸的电器设备，）根据现行的防爆炸电气设备的国家标准，防爆型电气设备分为（1）隔爆型d，（2）增安型e（3）本质安全型I,（4）正压型p，（5）充油型o，（6）充沙型q，...
