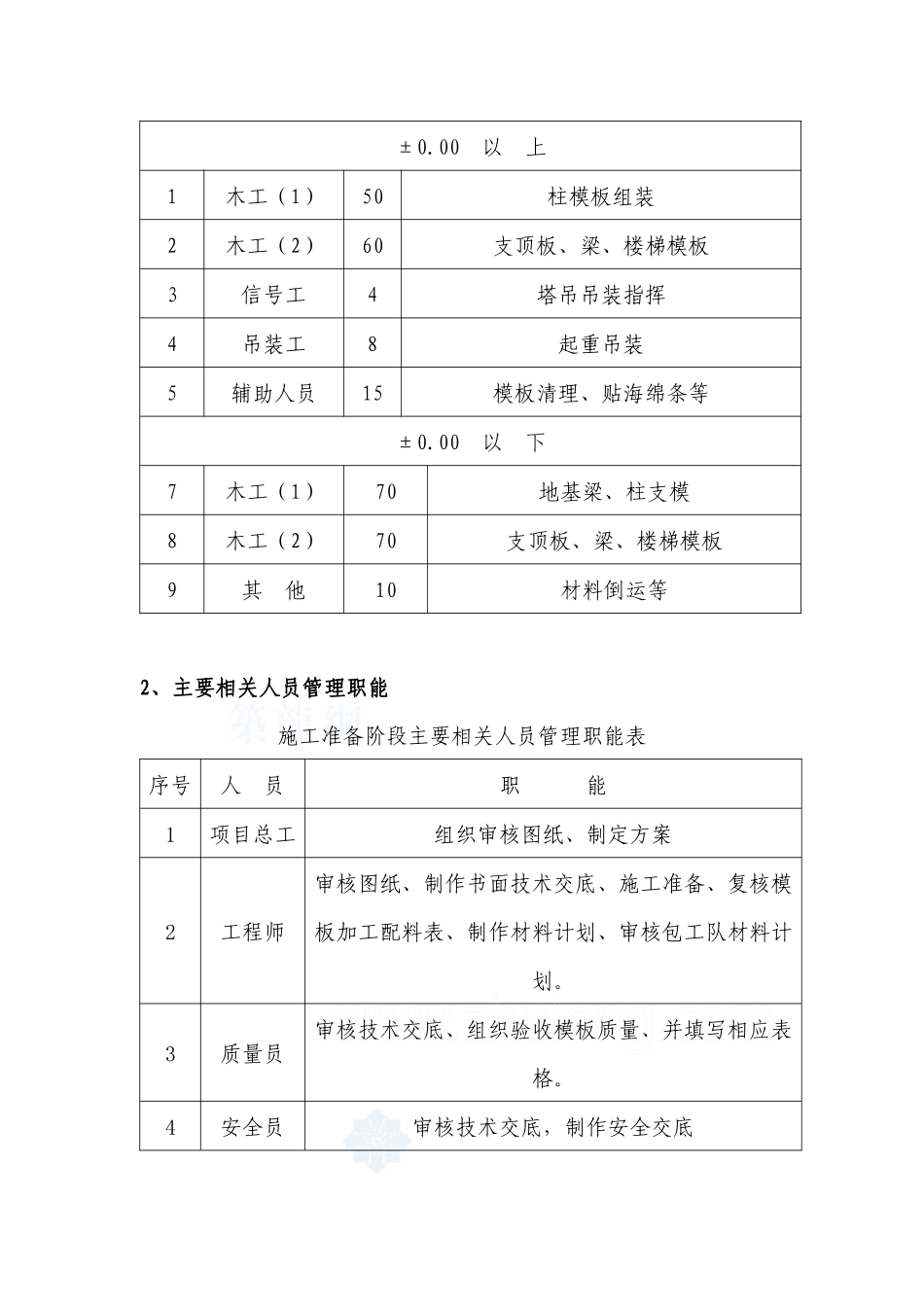

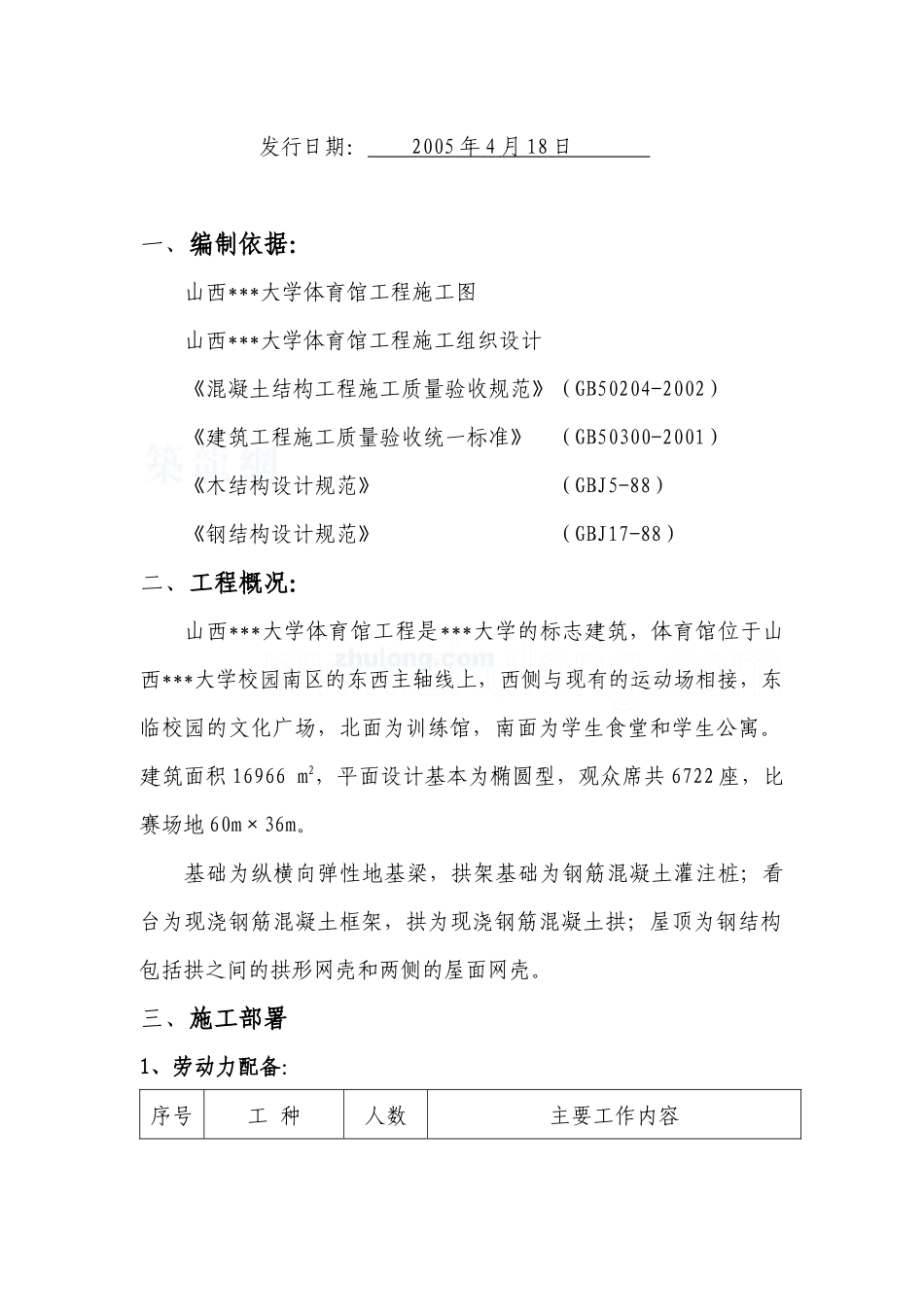

模板工程施工方案施工单位：编制人：审核人：批准人：发行日期：2005年4月18日一、编制依据：山西***大学体育馆工程施工图山西***大学体育馆工程施工组织设计《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑工程施工质量验收统一标准》（GB50300-2001）《木结构设计规范》（GBJ5-88）《钢结构设计规范》（GBJ17-88）二、工程概况：山西***大学体育馆工程是***大学的标志建筑，体育馆位于山西***大学校园南区的东西主轴线上，西侧与现有的运动场相接，东临校园的文化广场，北面为训练馆，南面为学生食堂和学生公寓。建筑面积16966m2，平面设计基本为椭圆型，观众席共6722座，比赛场地60m×36m。基础为纵横向弹性地基梁，拱架基础为钢筋混凝土灌注桩；看台为现浇钢筋混凝土框架，拱为现浇钢筋混凝土拱；屋顶为钢结构包括拱之间的拱形网壳和两侧的屋面网壳。三、施工部署1、劳动力配备：序号工种人数主要工作内容±0.00以上1木工（1）50柱模板组装2木工（2）60支顶板、梁、楼梯模板3信号工4塔吊吊装指挥4吊装工8起重吊装5辅助人员15模板清理、贴海绵条等±0.00以下7木工（1）70地基梁、柱支模8木工（2）70支顶板、梁、楼梯模板9其他10材料倒运等2、主要相关人员管理职能施工准备阶段主要相关人员管理职能表序号人员职能1项目总工组织审核图纸、制定方案2工程师审核图纸、制作书面技术交底、施工准备、复核模板加工配料表、制作材料计划、审核包工队材料计划。3质量员审核技术交底、组织验收模板质量、并填写相应表格。4安全员审核技术交底，制作安全交底5信号员指挥塔吊司机吊装模板6机械员模板施工机具准备7主管工长负责模板施工劳力、材料、机械的准备工作.8模板班长制作模板加工配料表，交模板工程师审核，对所领材料分类堆放四、模板配置方案（1）地基梁模板：地梁模采用竹胶板，竖肋采用100×100方木，横肋50×100方木，支撑体系采用6m长钢管加可调支撑对撑，侧模龙骨间距为300mm，水平方向三道，每块至少三道100×100方木。梁内采用M14对拉螺栓加固，两边套丝10cm，配件为3mm厚钢垫块，间距600mm一道。（2）顶板：顶板采用竹胶板硬拼方式，支撑体系为扣件式脚手架，次龙骨采用50×100方木，间距250mm；主龙骨采用100×100方木，间距1200mm；立杆间距为1200mm，设三道水平杆,间距1200mm。（4）梁采用竹胶板和100×100方木，及扣件式脚手架加可调支撑，立杆间距900mm，设2道水平连接杆间距1200mm，hw≤600mm时加斜向方木支撑，hw≥600mm时，采用Φ14对拉螺栓，间距600mm一道,所有边梁均加一道对拉螺栓加固。梁模板支撑方式见下图：（5）柱模板：采用竹胶板，竖向背楞用50×100方木，间距300。横向背楞500mm一道，用100×100方木。柱模板阴阳角部位采用结构企口构造形式，其细部构造见下图（下图以700×700柱50X100方木50型钢管可调支撑50X100方木梁模板加工示意图模板为例）。（6）楼梯模板：现浇楼梯采用整体模板，底模采用竹胶板模板，配置一套。五、模板施工1、地基梁模板地基梁钢筋及柱插筋工作完成后，开始支设地基梁模板。在浇筑混凝土前，底板内应全面清理，竹胶板涂刷脱模剂。地基梁模板施工工艺流程将吊模水平控制点抄于地梁箍筋上→水平插筋将φ16钢筋点焊于梁箍筋上→安装筏板侧模→水平钢管对顶→检查验收。（1）吊模支撑点采用≥φ16钢筋（采用加工料头），点焊于地梁箍筋上，。（2）侧模龙骨：横向采用50×100方木，竖向采用短钢管。支撑采用钢管加可调支撑顶于基坑土壁上或与相邻地梁对顶。为保证梁截面，在地梁内采用长度与地梁截面相差2mm的钢筋棍，垂直绑扎于主筋上，两头刷防锈漆。（3）采用φ14对拉螺栓对地梁进行加固，水平间距900mm一道，竖向两道，加固在主龙骨上。2、顶板模板顶板模板施工工艺流程搭设扣件式钢管支撑→铺顶板主龙骨→铺顶板次龙骨并起拱→铺竹胶板→校正标高→预留洞口→清扫板、梁模板，涂刷水性脱模剂→绑板筋→浇筑混凝土前再次清扫板、梁模板→封堵清扫口→钢筋隐检→浇筑顶板混凝土。（1）首层顶板最厚为130mm，底模为10mm竹胶板，支撑体系采用扣件式脚手架，主龙骨100×100mm木方，间距为1200mm，次龙骨用50×100mm木方...
