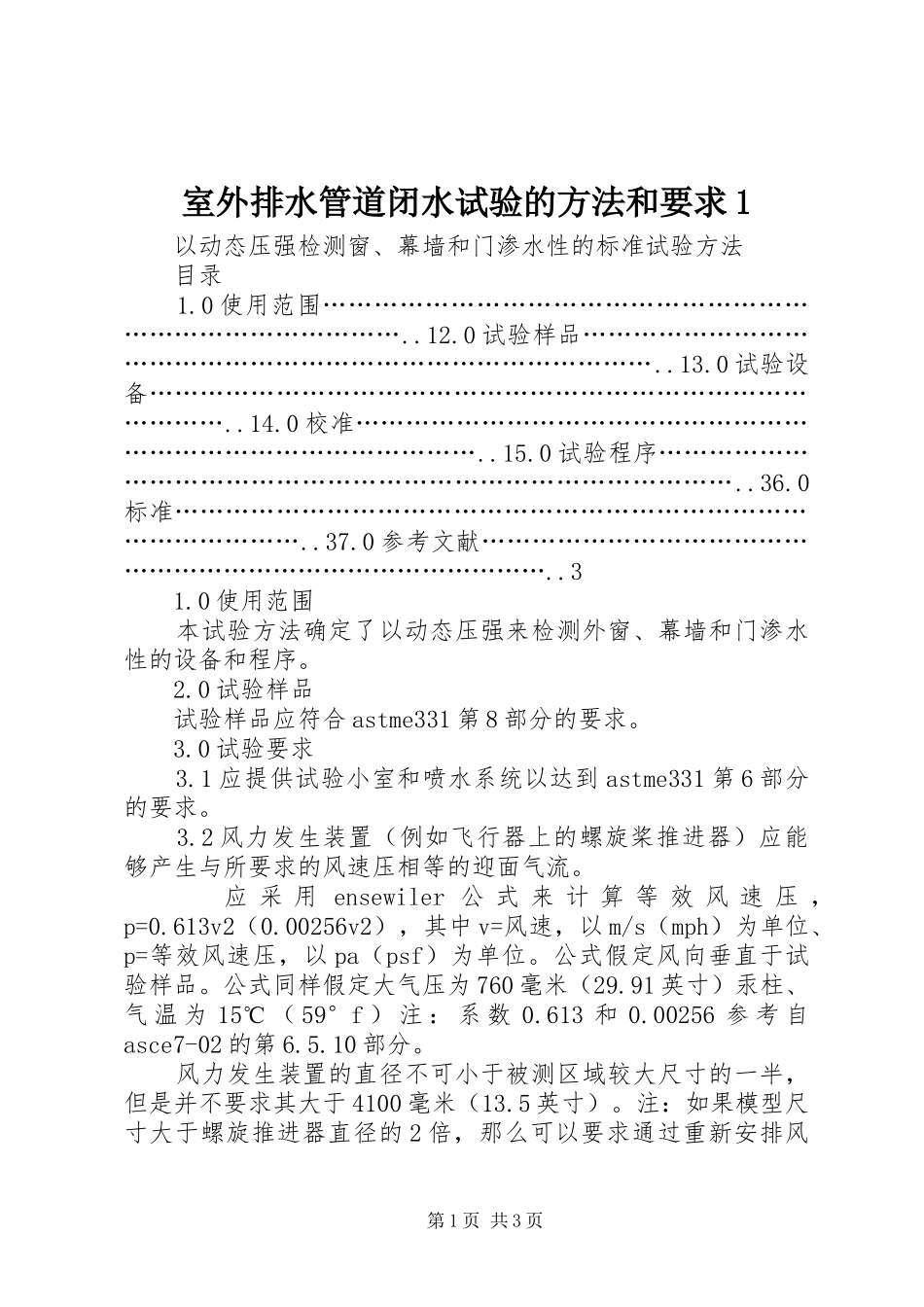

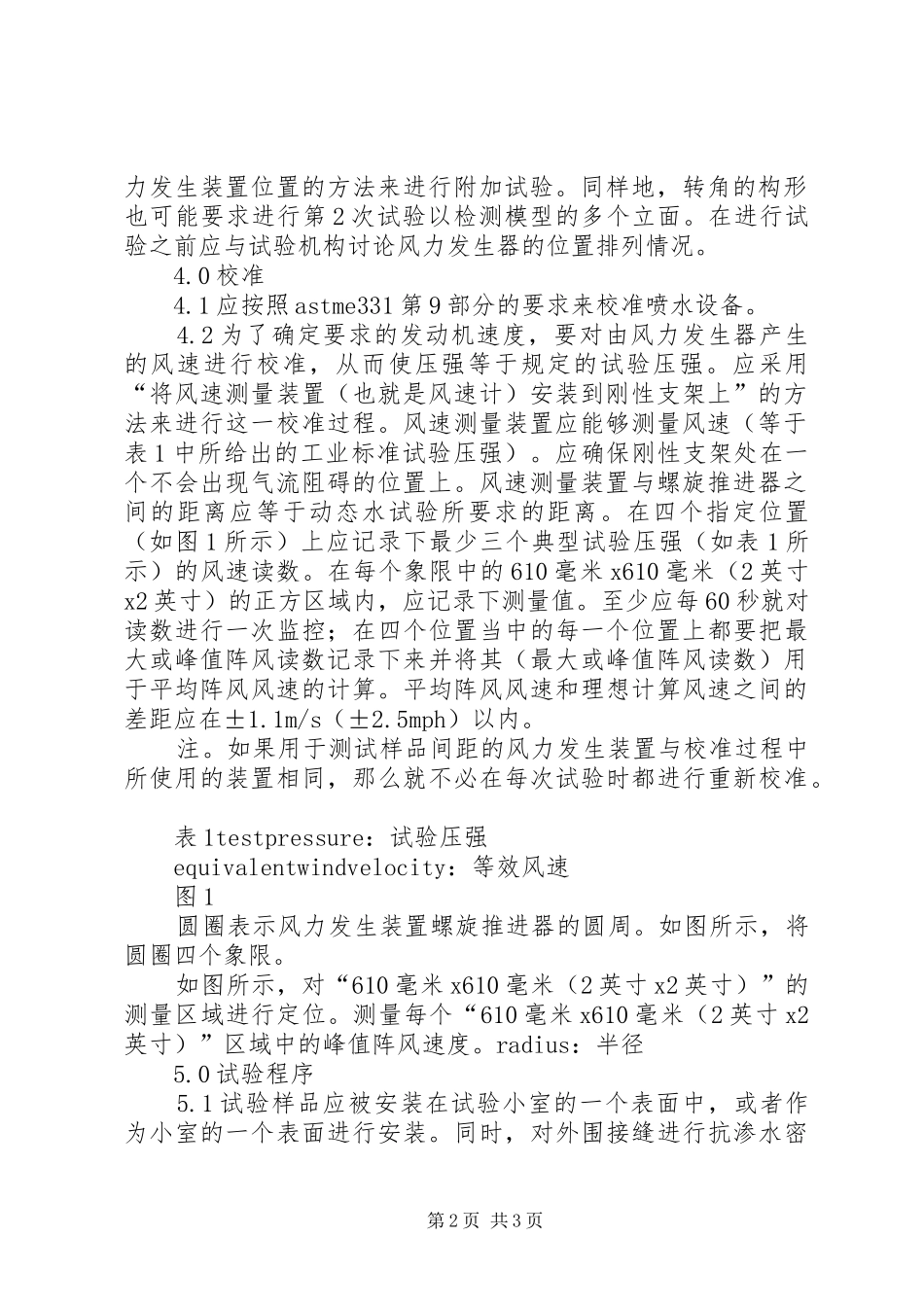

室外排水管道闭水试验的方法和要求1以动态压强检测窗、幕墙和门渗水性的标准试验方法目录1.0使用范围………………………………………………………………………………..12.0试验样品………………………………………………………………………………..13.0试验设备………………………………………………………………………………..14.0校准……………………………………………………………………………………..15.0试验程序………………………………………………………………………………..36.0标准……………………………………………………………………………………..37.0参考文献………………………………………………………………………………..31.0使用范围本试验方法确定了以动态压强来检测外窗、幕墙和门渗水性的设备和程序。2.0试验样品试验样品应符合astme331第8部分的要求。3.0试验要求3.1应提供试验小室和喷水系统以达到astme331第6部分的要求。3.2风力发生装置（例如飞行器上的螺旋桨推进器）应能够产生与所要求的风速压相等的迎面气流。应采用ensewiler公式来计算等效风速压，p=0.613v2（0.00256v2），其中v=风速，以m/s（mph）为单位、p=等效风速压，以pa（psf）为单位。公式假定风向垂直于试验样品。公式同样假定大气压为760毫米（29.91英寸）汞柱、气温为15℃（59°f）注：系数0.613和0.00256参考自asce7-02的第6.5.10部分。风力发生装置的直径不可小于被测区域较大尺寸的一半，但是并不要求其大于4100毫米（13.5英寸）。注：如果模型尺寸大于螺旋推进器直径的2倍，那么可以要求通过重新安排风第1页共3页力发生装置位置的方法来进行附加试验。同样地，转角的构形也可能要求进行第2次试验以检测模型的多个立面。在进行试验之前应与试验机构讨论风力发生器的位置排列情况。4.0校准4.1应按照astme331第9部分的要求来校准喷水设备。4.2为了确定要求的发动机速度，要对由风力发生器产生的风速进行校准，从而使压强等于规定的试验压强。应采用“将风速测量装置（也就是风速计）安装到刚性支架上”的方法来进行这一校准过程。风速测量装置应能够测量风速（等于表1中所给出的工业标准试验压强）。应确保刚性支架处在一个不会出现气流阻碍的位置上。风速测量装置与螺旋推进器之间的距离应等于动态水试验所要求的距离。在四个指定位置（如图1所示）上应记录下最少三个典型试验压强（如表1所示）的风速读数。在每个象限中的610毫米x610毫米（2英寸x2英寸）的正方区域内，应记录下测量值。至少应每60秒就对读数进行一次监控；在四个位置当中的每一个位置上都要把最大或峰值阵风读数记录下来并将其（最大或峰值阵风读数）用于平均阵风风速的计算。平均阵风风速和理想计算风速之间的差距应在±1.1m/s（±2.5mph）以内。注。如果用于测试样品间距的风力发生装置与校准过程中所使用的装置相同，那么就不必在每次试验时都进行重新校准。表1testpressure：试验压强equivalentwindvelocity：等效风速图1圆圈表示风力发生装置螺旋推进器的圆周。如图所示，将圆圈四个象限。如图所示，对“610毫米x610毫米（2英寸x2英寸）”的测量区域进行定位。测量每个“610毫米x610毫米（2英寸x2英寸）”区域中的峰值阵风速度。radius：半径5.0试验程序5.1试验样品应被安装在试验小室的一个表面中，或者作为小室的一个表面进行安装。同时，对外围接缝进行抗渗水密第2页共3页封以便样品的室外表面既能受到动态气流作用、又能受到水流作用。样品中的所有排水孔应保持开放状态。5.2在进行试验之前，应留出足够的时间以允许所有的密封胶都能达到制造商所推荐的适宜状态。5.3水流应被施加在样品的室外表面上，在样品被测表面测得的喷水速率为3.4l/m2.min（5gal/ft2.h）。水流的喷射方式应确保能够完全并连续地覆盖被测表面。5.4连同喷水一起，采用并维持规定的动态迎面气流。此过程的时间不可小于15分钟。5.5应注意并记录试验期间所发生的任何渗水现象，既要声明渗漏的位置、又要声明渗漏的量。渗水现象被定义为“出现在任何暴露（通常情况下）内面上、没有被包含在或排回到外面、或能够引起邻近材料或完成面...
