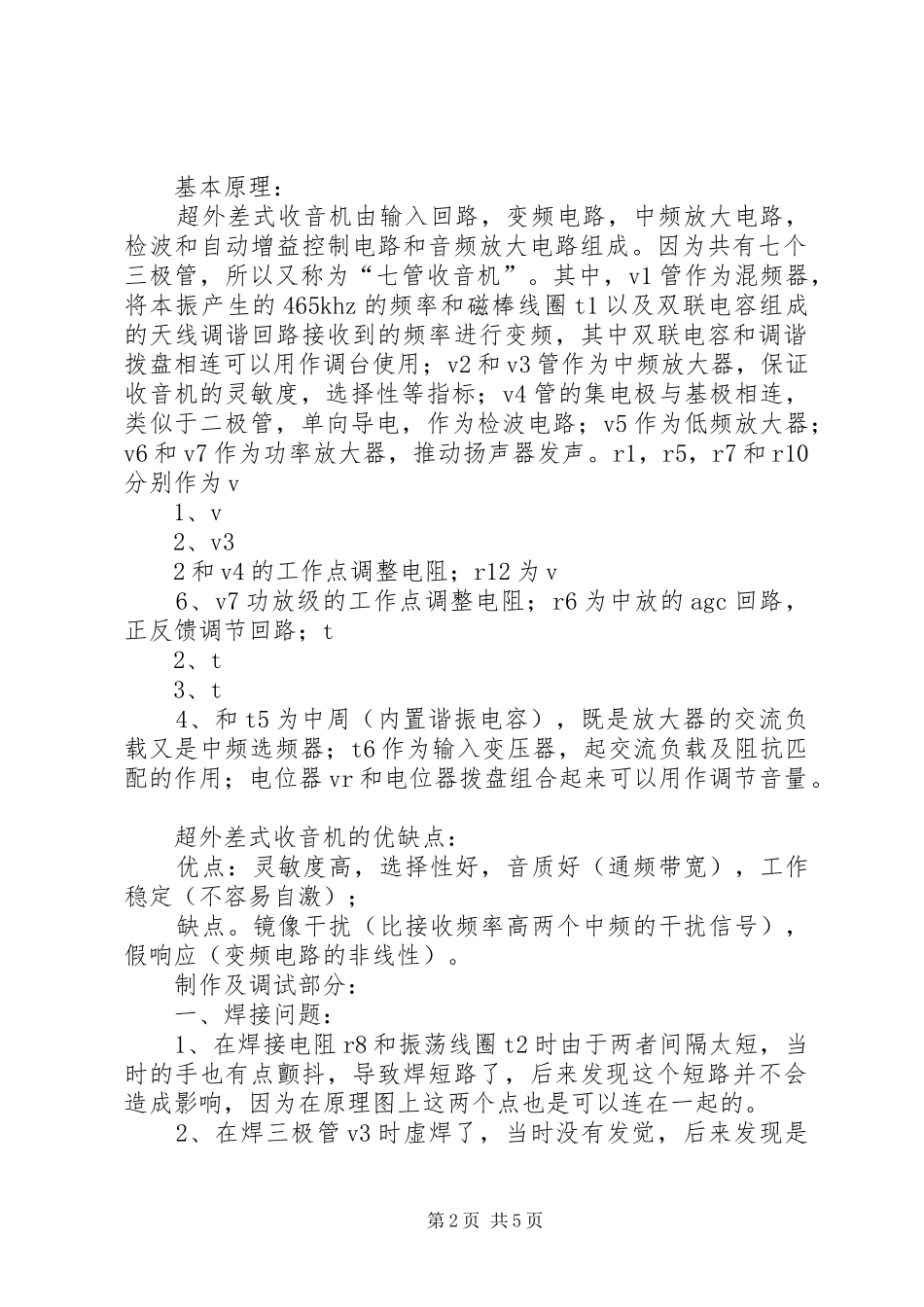

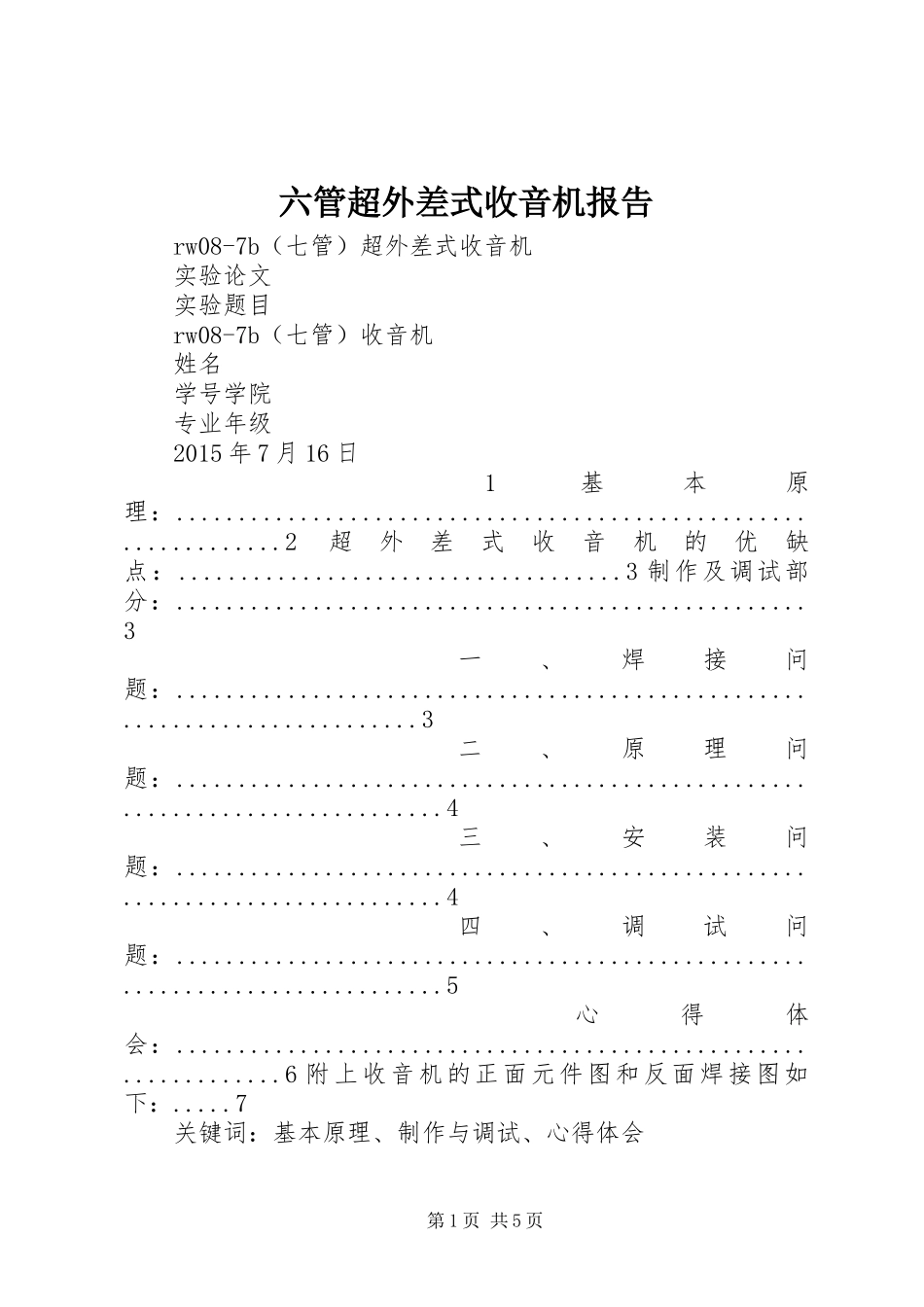

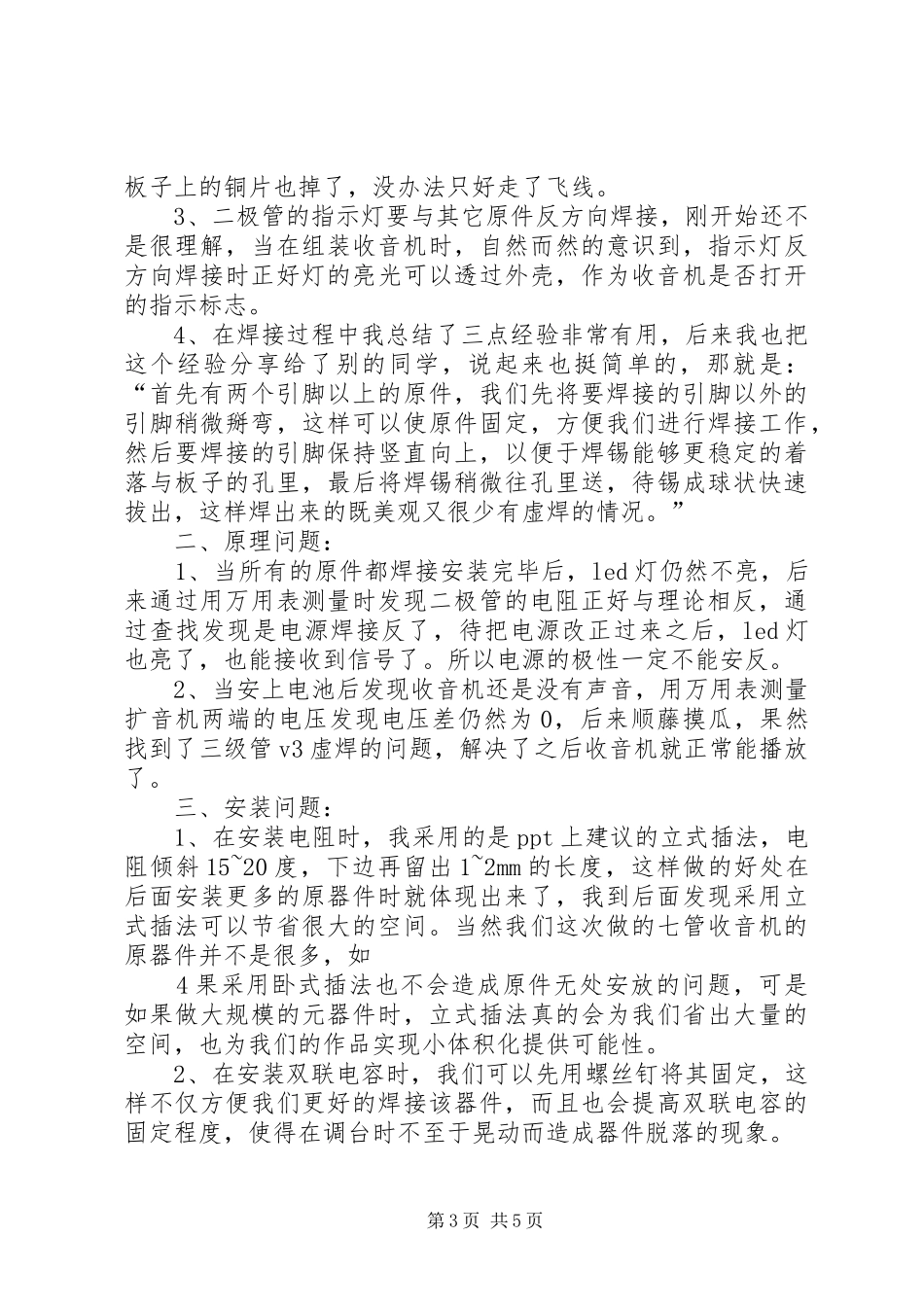

六管超外差式收音机报告rw08-7b（七管）超外差式收音机实验论文实验题目rw08-7b（七管）收音机姓名学号学院专业年级2015年7月16日1基本原理：................................................................2超外差式收音机的优缺点：....................................3制作及调试部分：...................................................3一、焊接问题：...........................................................................3二、原理问题：.............................................................................4三、安装问题：.............................................................................4四、调试问题：.............................................................................5心得体会：................................................................6附上收音机的正面元件图和反面焊接图如下：.....7关键词：基本原理、制作与调试、心得体会第1页共5页基本原理：超外差式收音机由输入回路，变频电路，中频放大电路，检波和自动增益控制电路和音频放大电路组成。因为共有七个三极管，所以又称为“七管收音机”。其中，v1管作为混频器，将本振产生的465khz的频率和磁棒线圈t1以及双联电容组成的天线调谐回路接收到的频率进行变频，其中双联电容和调谐拨盘相连可以用作调台使用；v2和v3管作为中频放大器，保证收音机的灵敏度，选择性等指标；v4管的集电极与基极相连，类似于二极管，单向导电，作为检波电路；v5作为低频放大器；v6和v7作为功率放大器，推动扬声器发声。r1，r5，r7和r10分别作为v1、v2、v32和v4的工作点调整电阻；r12为v6、v7功放级的工作点调整电阻；r6为中放的agc回路，正反馈调节回路；t2、t3、t4、和t5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器；t6作为输入变压器，起交流负载及阻抗匹配的作用；电位器vr和电位器拨盘组合起来可以用作调节音量。超外差式收音机的优缺点：优点：灵敏度高，选择性好，音质好（通频带宽），工作稳定（不容易自激）；缺点。镜像干扰（比接收频率高两个中频的干扰信号），假响应（变频电路的非线性）。制作及调试部分：一、焊接问题：1、在焊接电阻r8和振荡线圈t2时由于两者间隔太短，当时的手也有点颤抖，导致焊短路了，后来发现这个短路并不会造成影响，因为在原理图上这两个点也是可以连在一起的。2、在焊三极管v3时虚焊了，当时没有发觉，后来发现是第2页共5页板子上的铜片也掉了，没办法只好走了飞线。3、二极管的指示灯要与其它原件反方向焊接，刚开始还不是很理解，当在组装收音机时，自然而然的意识到，指示灯反方向焊接时正好灯的亮光可以透过外壳，作为收音机是否打开的指示标志。4、在焊接过程中我总结了三点经验非常有用，后来我也把这个经验分享给了别的同学，说起来也挺简单的，那就是：“首先有两个引脚以上的原件，我们先将要焊接的引脚以外的引脚稍微掰弯，这样可以使原件固定，方便我们进行焊接工作，然后要焊接的引脚保持竖直向上，以便于焊锡能够更稳定的着落与板子的孔里，最后将焊锡稍微往孔里送，待锡成球状快速拔出，这样焊出来的既美观又很少有虚焊的情况。”二、原理问题：1、当所有的原件都焊接安装完毕后，led灯仍然不亮，后来通过用万用表测量时发现二极管的电阻正好与理论相反，通过查找发现是电源焊接反了，待把电源改正过来之后，led灯也亮了，也能接收到信号了。所以电源的极性一定不能安反。2、当安上电池后发现收音机还是没有声音，用万用表测量扩音机两端的电压发现电压差仍然为0，后来顺藤摸瓜，果然找到了三级管v3虚焊的问题，解决了之后收音机就正常能播放了。三、安装问题：1、在安装电阻时，我采用的是ppt上建议的立式插法，电阻倾斜15~20度，下边再留出1~2mm的长度，这样做的好处在后面安装更多的原器件时就体现出来了，我到后面发现采用立式插法可以节省很大的空间。当然我们这次做的七管收音机的原器件并不是很多，如4果采用卧式插法也不会造成原件无处安放的问题，可是如果做大规模的元器件时...
