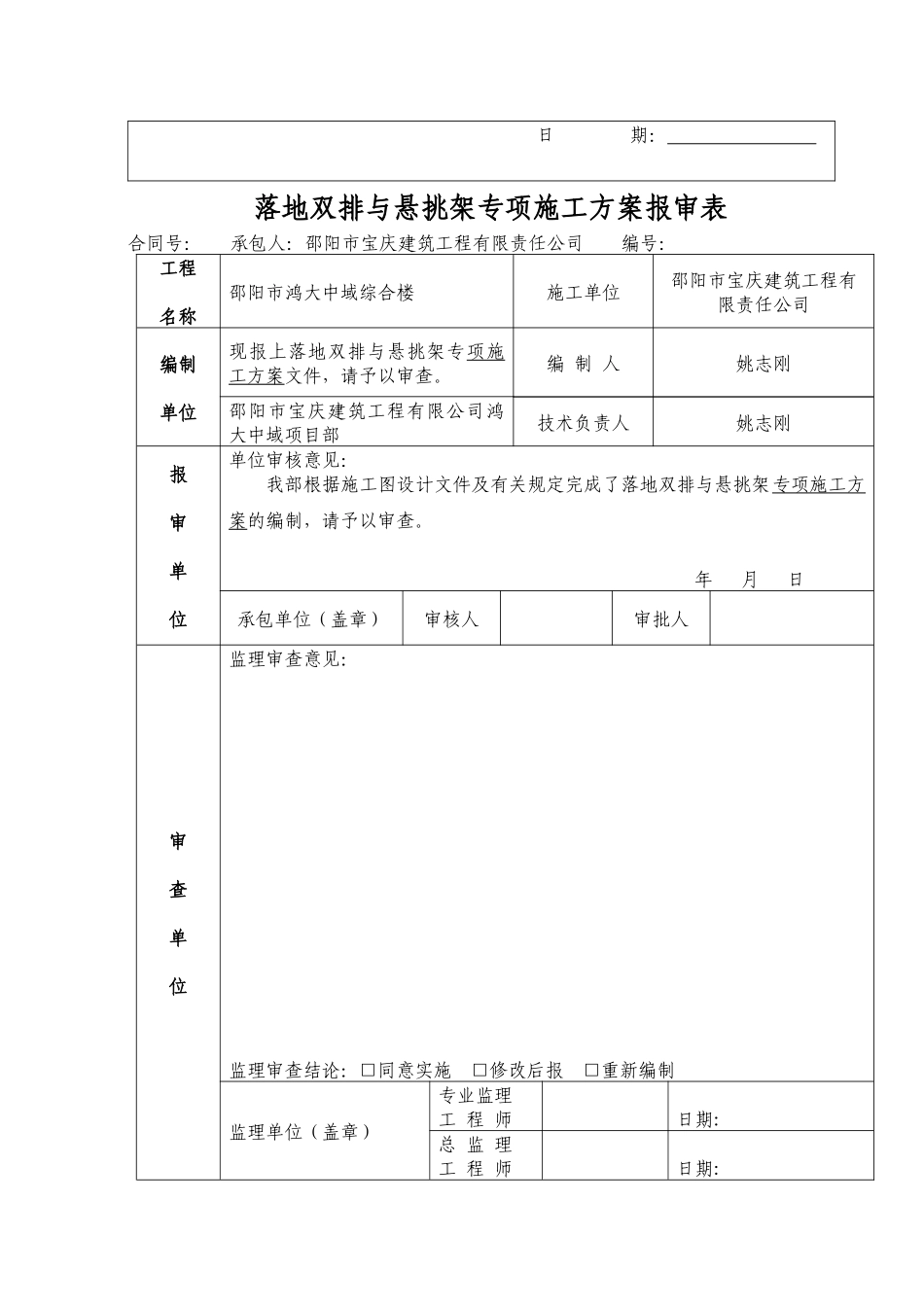

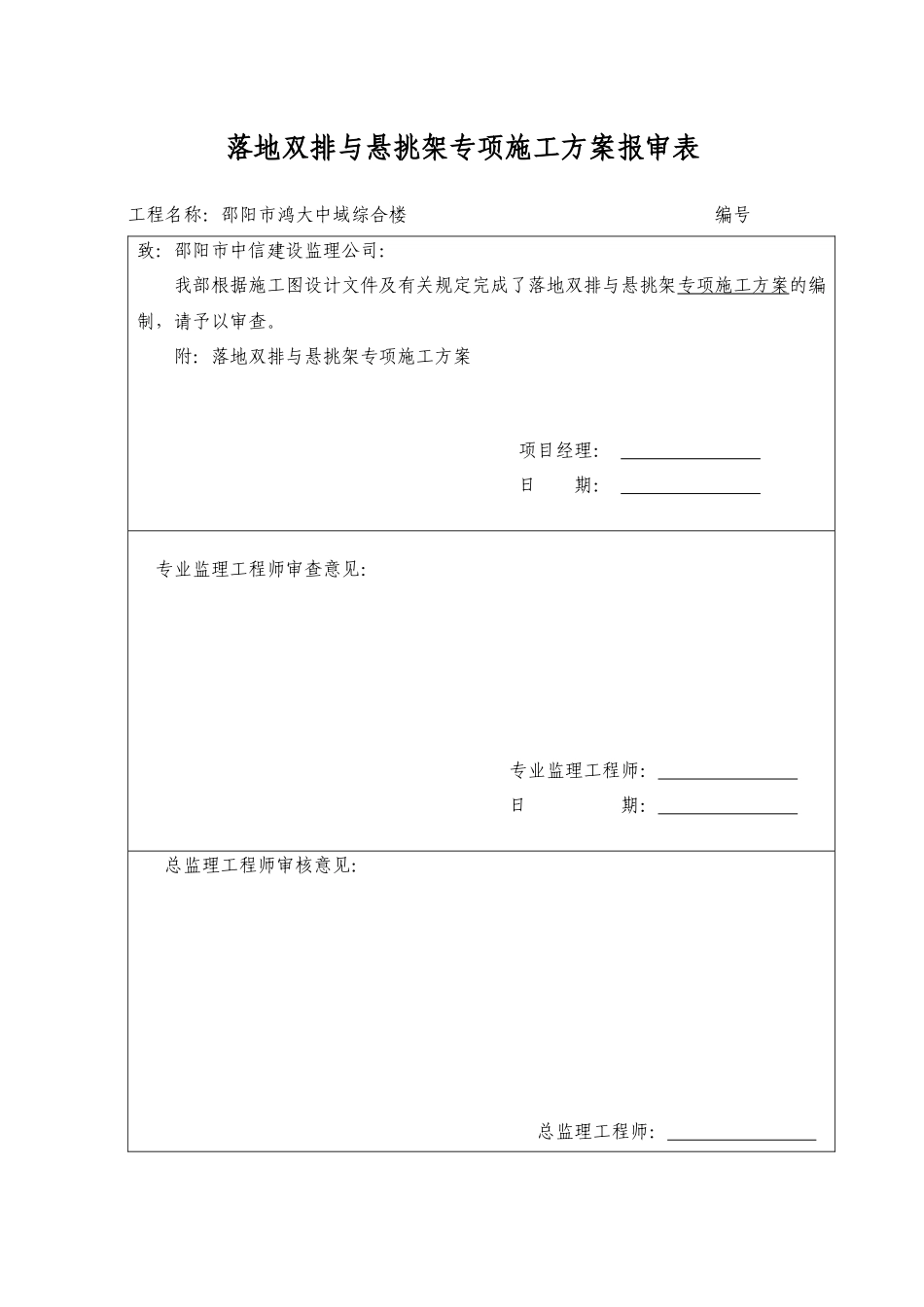

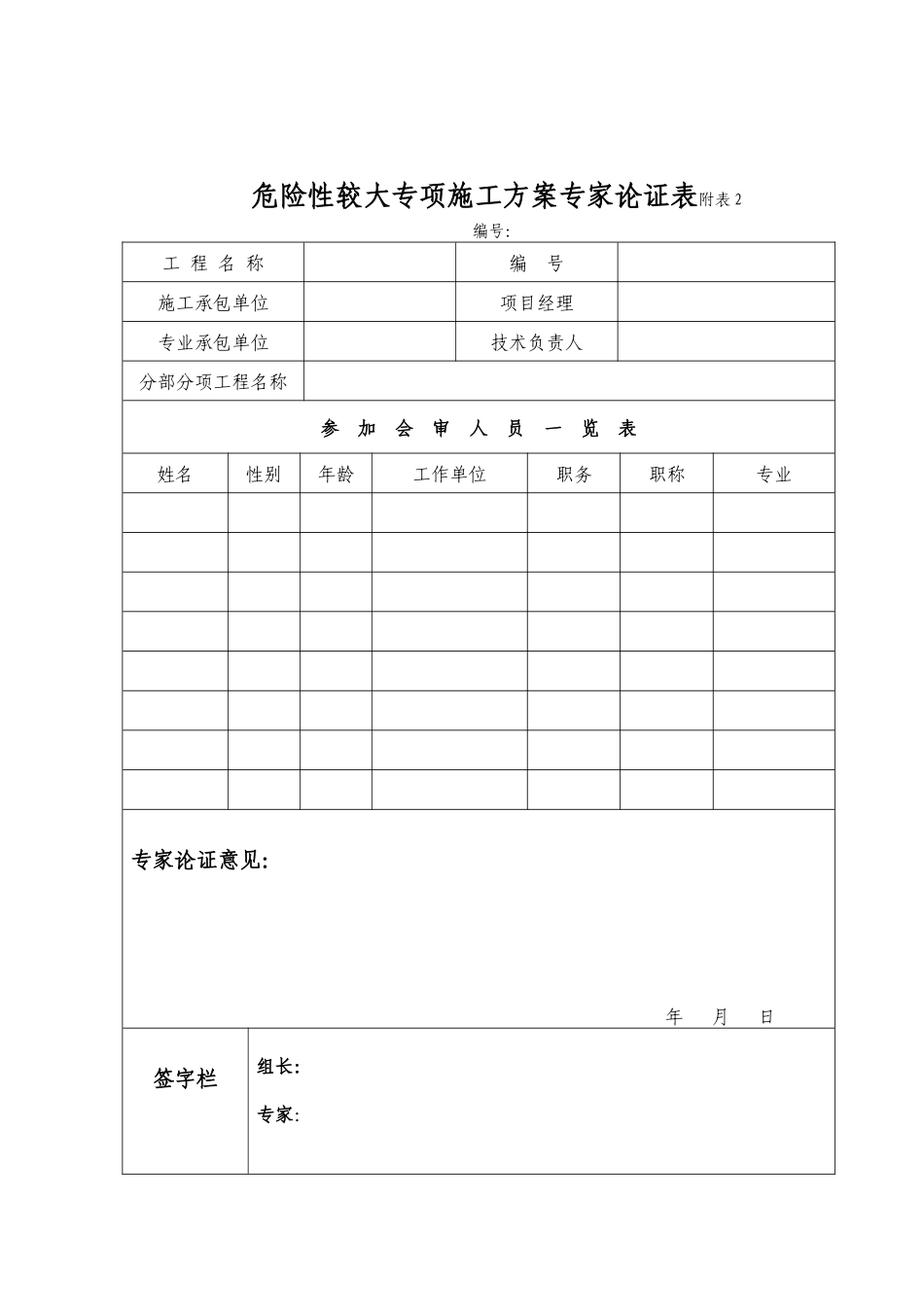

落地双排与悬挑架专项施工方案报审表工程名称：邵阳市鸿大中域综合楼编号致：邵阳市中信建设监理公司：我部根据施工图设计文件及有关规定完成了落地双排与悬挑架专项施工方案的编制，请予以审查。附：落地双排与悬挑架专项施工方案项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：总监理工程师：日期：落地双排与悬挑架专项施工方案报审表合同号：承包人：邵阳市宝庆建筑工程有限责任公司编号：工程名称邵阳市鸿大中域综合楼施工单位邵阳市宝庆建筑工程有限责任公司编制单位现报上落地双排与悬挑架专项施工方案文件，请予以审查。编制人姚志刚邵阳市宝庆建筑工程有限公司鸿大中域项目部技术负责人姚志刚报审单位单位审核意见：我部根据施工图设计文件及有关规定完成了落地双排与悬挑架专项施工方案的编制，请予以审查。年月日承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期:总监理工程师日期:危险性较大专项施工方案专家论证表附表2编号：工程名称编号施工承包单位项目经理专业承包单位技术负责人分部分项工程名称参加会审人员一览表姓名性别年龄工作单位职务职称专业专家论证意见：年月日签字栏组长：专家：年月日落地双排与悬挑架施工专项方案一、工程概况及方案选择1.工程概况,鸿大中域.综合楼位于邵阳市跃进路铁炉巷原老毛巾厂旁的部分居民房基地内修建本商住综合楼，结构形式框架----部分框支剪力墙结构，基础形式为人工挖孔桩，地下一层,地上二十六层,地下室标高改为6.9米,第一层标高4.5米,笫二层商业标高5.4米,以上标准层改为2.95米,建筑占地面积1778.51平方,总建筑面积33182.12平方,本楼高度改为84.60米,机房顶最高点改为87.1米。本工程建筑类别为一类高层建筑，设计建筑主体结构耐久使用年限50年，建筑抗震设防烈度为6度；建筑防火分类等级；地下一级，地上一级；总住户数为216户。2.方案选择,地上结构施工部位：地下室至11层采用落地式双排架，从11层顶开始采用悬挑式双排脚手架，住宅标准层高均为2.95m，悬挑两次，考虑屋顶女儿墙构架高度在内；每次悬挑高度为23.60m，这样控制最大悬挑高度均在24米以内。落地式双排架与悬挑架全部采用建筑立面全防护，待工程施工完成后进行架体拆除;本方案说明商业层与上部标准层属同一立杆的,从正负零起至6米标高段的第一层采用双立杆进行加固。二、脚手架搭设方式：1、采用16a型槽钢悬挑梁、扣件式双排钢管（Φ48×3.5）脚手架，外架根据本栋实际情况分2段悬挑，悬挑高度23.6m(即悬挑层数为11层与19层,标准层每层高为2.95米)。计算时按最不利原则,高度按23.6米计算。2、施工平面布置详见本栋11.19层槽梁悬挑梁平面布局（附图）。3、施工要求（1）必须使用合格材料，对于有变形和不合格的扣件均不得使用。在外脚手架搭设过程中，必须严格按规定的构造方案和尺寸进行搭设，并及时与结构拉结或采用临时支顶，确保搭设过程的安全。（2）连墙杆必须按规范6.4.2条规定设置，并应随架体搭设进度及时跟进，连墙件的布置应符合下列规定：偏离主节点的距离不应大于300mm；应从底层第一步纵向水平杆处开始设置，按两步三跨设置，当该处设置有困难时，应采用其它可靠措施固定；采用菱形布置，严禁使用仅有拉筋的柔性连墙件。（3）脚手架外侧采用安全网全封闭，围网设于靠外侧立杆的内侧，与立杆、横杆绑扎牢固，绑点间距30cm，不得漏设。在铺设竹架板的操作层上必须设防护栏杆和踢脚板，踢脚板高度180mm。防护栏杆两道，上栏杆高度为1.2m，中栏杆距中设置。（4）外侧立面的整个长度和高度上连续设置剪刀撑。剪刀撑斜杆与地面夹角在45—60度之间，每组剪刀撑跨越立杆根数不少于5根。每道剪刀撑宽度不应小于4跨，且不应小于6m。剪刀撑斜杆应与立杆进行连接，底部斜杆的下端应固定，严禁悬空。剪刀撑斜杆的连接均采用搭接，搭接长度不应小于1.0m，设置3个旋转扣件。（5）在外脚手架搭设过程中脚手架里、外两排立杆均要竖直，尤其不得向外倾斜，搭设过程中应随时校正杆件垂直度和水平偏差；避免累积偏差过大。搭设时必...
