安远县泰城家居建材广场展销大厦高层住宅楼施工组织设计VIP免费

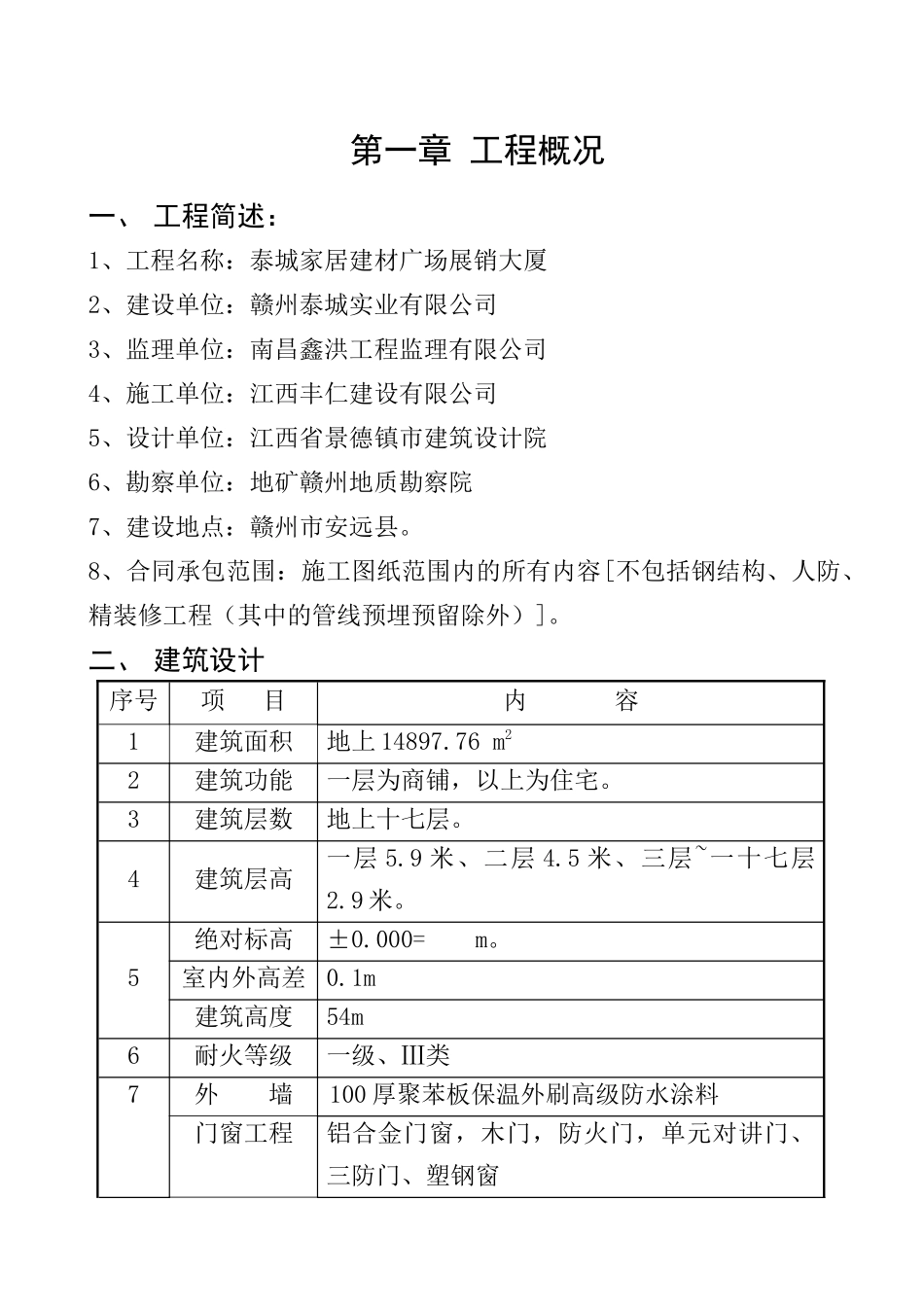

第一章工程概况一、工程简述：1、工程名称：泰城家居建材广场展销大厦2、建设单位：赣州泰城实业有限公司3、监理单位：南昌鑫洪工程监理有限公司4、施工单位：江西丰仁建设有限公司5、设计单位：江西省景德镇市建筑设计院6、勘察单位：地矿赣州地质勘察院7、建设地点：赣州市安远县。8、合同承包范围：施工图纸范围内的所有内容[不包括钢结构、人防、精装修工程（其中的管线预埋预留除外）]。二、建筑设计序号项目内容1建筑面积地上14897.76m22建筑功能一层为商铺，以上为住宅。3建筑层数地上十七层。4建筑层高一层5.9米、二层4.5米、三层~一十七层2.9米。5绝对标高±0.000=m。室内外高差0.1m建筑高度54m6耐火等级一级、Ⅲ类7外墙100厚聚苯板保温外刷高级防水涂料门窗工程铝合金门窗，木门，防火门，单元对讲门、三防门、塑钢窗屋面工程100厚聚苯板加150厚加气块保温层；8%HEA高效抗裂防水剂/6%SY-T膨胀纤维抗裂防水剂；8内装修顶棚粉刷石膏刮顶棚、乳胶漆饰面楼地面工程砼楼地面、水泥楼面、地砖楼面内墙水泥、石膏砂浆抹砌块、砼墙面。乳胶漆饰面9防水工程地下防水贴氯化聚乙烯防水卷材屋面防水层GT高聚物塑性防水层2.0mm卫生间聚氨酯防水涂膜三、结构设计序号项目内容1结构形式基础结构扩底墩基础主体结构剪力墙结构2地基中等风化基岩3地下防水砼自防水防水底板、外墙内掺加UEA-D型膨胀剂，混凝土抗渗等级为S8。柔性防水贴氯化聚乙烯防水卷材静压桩基础C30基础梁C30基础底板墙C30剪力墙暗柱C30梁板C30其余构件C305保护层砼楼板墙梁柱楼梯厚度≤202020303020＞2015152530206抗震等级设防裂度八度抗震等级剪力墙四级抗震设防丙类7钢筋类别一级钢、二级钢8钢筋接头形式采用机械连接及焊接接头。9结构断面尺寸底板厚度250外墙厚度200内墙厚度200、160、100楼板厚度80、100、120、18010砌筑工程外围护墙除注明外均采用200厚陶粒砌块加100厚聚苯板复合墙体。住宅内隔墙为100及200厚陶粒砌块，厨房、卫生间内隔墙均采用100厚陶粒砌块墙。地下室隔墙为GRC板墙。四、水、电设计（一）、水、暖、卫设备工程：1、给水、热水系统（1）给水系统：竖向分为2个区，其中地上一层～五层为低区，直接接市政给水，六～十七层为高区。（2）给水管采用内涂塑外镀锌钢塑复合管，热水管采用聚丁烯管。2、排水系统（1）主排水管设在卫生间内，各排水点分别排入排水主管。由地上一层顶板排出室外。（2）生活污水采用柔性抗震排水铸铁管，沟槽式卡箍连接。（3）卫生陶瓷器具。3、采暖系统（1）采暖管采用焊接钢管。（2）一层采用散热器水平串连系统采暖，散热器采用铸铁760型，（3）住宅一～十七为壁挂炉地板采暖系统。（二）、电器设备工程1、高低压配电系统（1）两路380/220V低压电源由1＃变配电室直埋引至地下室强电竖井。（2）直埋供电电缆供电给单元采用树干式配电，T字分支供电单元。（3）单元垂直干线采用动力配电，一路供电-1层至8层，一路供电8层至17层。（4）单元垂直干线采用ZR-VV-1KV铜芯塑料护套电缆，支线采用ZR-BV-500V阻燃铜芯塑料线。（5）照明、动力支线及弱电系统线路全部穿管暗配。2、接地系统（1）本工程按三类防雷建筑考虑，设整体综合防雷保护。（2）防雷采用柱内两根直径≥16的主筋相互连通做引下线，所有引下线上下可靠焊接。（3）建筑物外墙内敷设一条－25×4扁钢避雷带与引入线焊成均压环，外墙上所有金属栏杆、门窗等较大金属物体与均压环可靠连接，以防侧击雷。电梯轨道上下两端分别采用－40×4镀锌扁钢相互连通并与接地装置可靠焊接。3、接地保护系统（1）本工程采用TN-S保护接地系统；（2）所有配电箱内PE、N线接地端子均分开设置；（3）接地装置利用基础内钢筋网主筋并辅以－40×4扁钢可靠焊接做接地装置；（4）联合接地电阻不大于1Ω。（5）有线电视、电话、防雷系统与保护接地共用一组联合接地装置，接地电阻不大于1Ω。4、弱电系统（1）本工程弱电设有闭路电视、电话系统、火灾报警系统。（2）弱电系统仅敷设线槽及暗敷管、盒。五、水文、地质情况1、现场地形较低，已形成低坑，自然地面标高-3.1—4.1m。2、场地内在基岩上滞留有地下水，埋深1.9—2.5m，地下水类型为孔...
