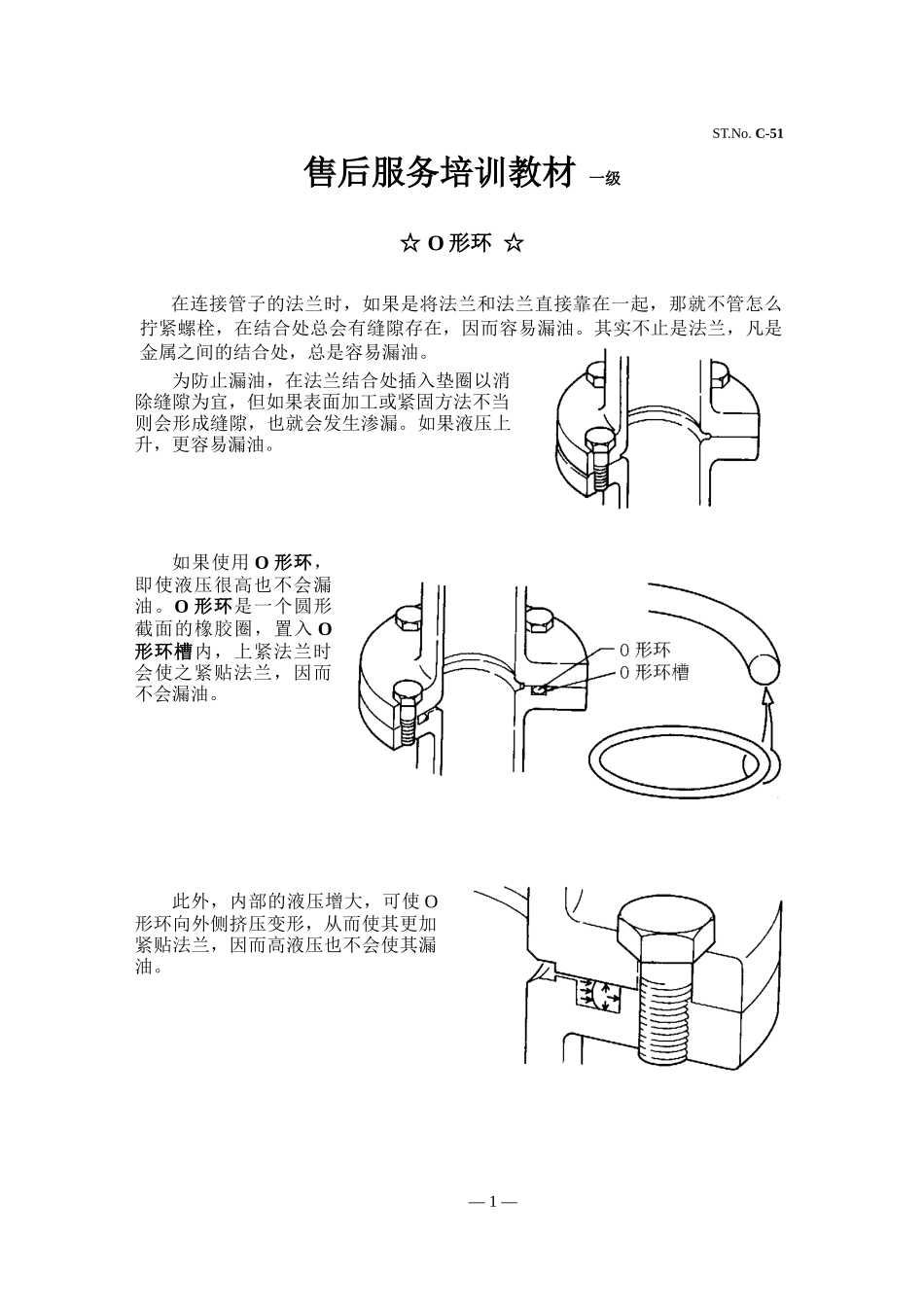

ST.No.C-51售后服务培训教材一级☆O形环☆在连接管子的法兰时，如果是将法兰和法兰直接靠在一起，那就不管怎么拧紧螺栓，在结合处总会有缝隙存在，因而容易漏油。其实不止是法兰，凡是金属之间的结合处，总是容易漏油。为防止漏油，在法兰结合处插入垫圈以消除缝隙为宜，但如果表面加工或紧固方法不当则会形成缝隙，也就会发生渗漏。如果液压上升，更容易漏油。如果使用O形环，即使液压很高也不会漏油。O形环是一个圆形截面的橡胶圈，置入O形环槽内，上紧法兰时会使之紧贴法兰，因而不会漏油。此外，内部的液压增大，可使O形环向外侧挤压变形，从而使其更加紧贴法兰，因而高液压也不会使其漏油。—1—即使使用了O形环，如果用法不当，仍会漏油。除此而外，有缺陷的O形环会导致漏油。请将这样的O形环废弃不用。请注意在装卸O形环的时候不要使其受损。即使O形环没有受损，如果用旧了，橡胶的弹性也会失去，仍会漏油。因此在拆卸时不要在阳光下操作，应选择干燥阴凉之处。O形环不仅能用于管道法兰的连接处，还可用于下图所示的方法。如果使用的O形环较细，法兰的结合处又有灰尘，即使将法兰拧紧，由于O形环不起作用，仍会漏油。此外，如果将小O形环拉长置入槽内，则其截面积会变小，仍会漏油。所以如果使用尺寸不合适的O形环，也会漏油。请使用零件产品目录指定零件号码的O形环。也可用于像活塞、回转管接头等转动场合。—2—在压力特别高或缝隙特别大时，即使使用硬度较高的O形环也要被挤向缝隙处之时，装上保护圈就可防止O形环受挤压。该保护圈是用特氟隆制成的矩形截面环，上有切口以方便放入槽内。另外，如果不将保护圈放在压力将O形环挤出的一侧，则没有任何效果，所以请不要将其放错。此外，在放入O形环之后再放入保护圈则很容易放。另外，一旦将其取下，就必须换一个新的。如前面图示，在嵌接两个物品时，其间会出现缝隙，此处的O形环所受压力较大时，O形环就会被挤到缝隙处而受损。但是，如果O形环的橡胶较硬，即使压力较高，也很难被挤向缝隙处，所以在压力较高或缝隙较大的情况下，要使用硬度较高的O形环。然而，也有将O形环压扁挤向角落的用法。此外，O形环也用于行走部分等浮动密封场合。—3—O形环在槽内被挤压变形，这时会有一股要使其复原的力令其紧贴物品防止漏油，但要是长时间受挤压而变形的话，这个力就会减弱而漏油。下面是一张实验图表，显示了如下情况，即：将O形环放在120℃油中受挤压变形，在短时间消除挤压力时则恢复成差不多原来的100%圆度，但如果长时间受挤压，则恢复原来形状的百分比则减少，紧贴物品的力就会减弱。在保管O形环时，如果将其挂在钉子上，则会使其变形，所以请置于平坦之处。由图表可见，在橡胶材质不同的4种O形环中，硅橡胶和氟橡胶比丁腈橡胶持续受挤压不变形的能力强。另外，如果O形环能复原的只是被挤压变形量的30%，则认为O形环的寿命已到。在高温场合，O形环的寿命会缩短。因为橡胶不耐热。由下图可见，将橡胶材质不同的两种O形环在油中挤压变形一星期，在油温升高的情况下，两者复原的百分比都会减小，该实验证明，氟橡胶比丁腈橡胶更耐热。因此应根据使用场所的温度分别选用不同橡胶材质的O形环。—4—在压力高缝隙又大的情况下，O形环就容易被挤入缝隙内。下面的图表是所做的O形环挤出试验，表明缝隙越大而将其挤出的压力就越低。硬度为Hs70的O形环，在缝隙为0.1mm的场合，大约140kg/cm2以上的压力下会被挤出，而缝隙为0.5mm的情况下，就是约18kg/cm2的压力下也会被挤出。但是，硬度为Hs90的O形环，在缝隙为0.1mm的场合，如果压力不大于400kg/cm2左右则不会被挤出。因此，在使用场所以及温度和压力不同的情况下，应改变O形环的橡胶材质和硬度，所以并不是只要尺寸合适就行。请使用零件目录编号的产品。—5—尽管使用了零件目录编号的零件，由于O形环上没有零件号，所以无法分辨。但是，如果了解了下述内容，则可以分辨。下面也将说明保护圈的识别方法。O形环零件号编号的头两个字母ZD表示是O形环或是保护圈。下面的两位数用于区分橡胶的材质，现货上面没有数字，但附有蓝色或绿色的点，用点的颜色和数量作如下区分。一个蓝点ZD11...
