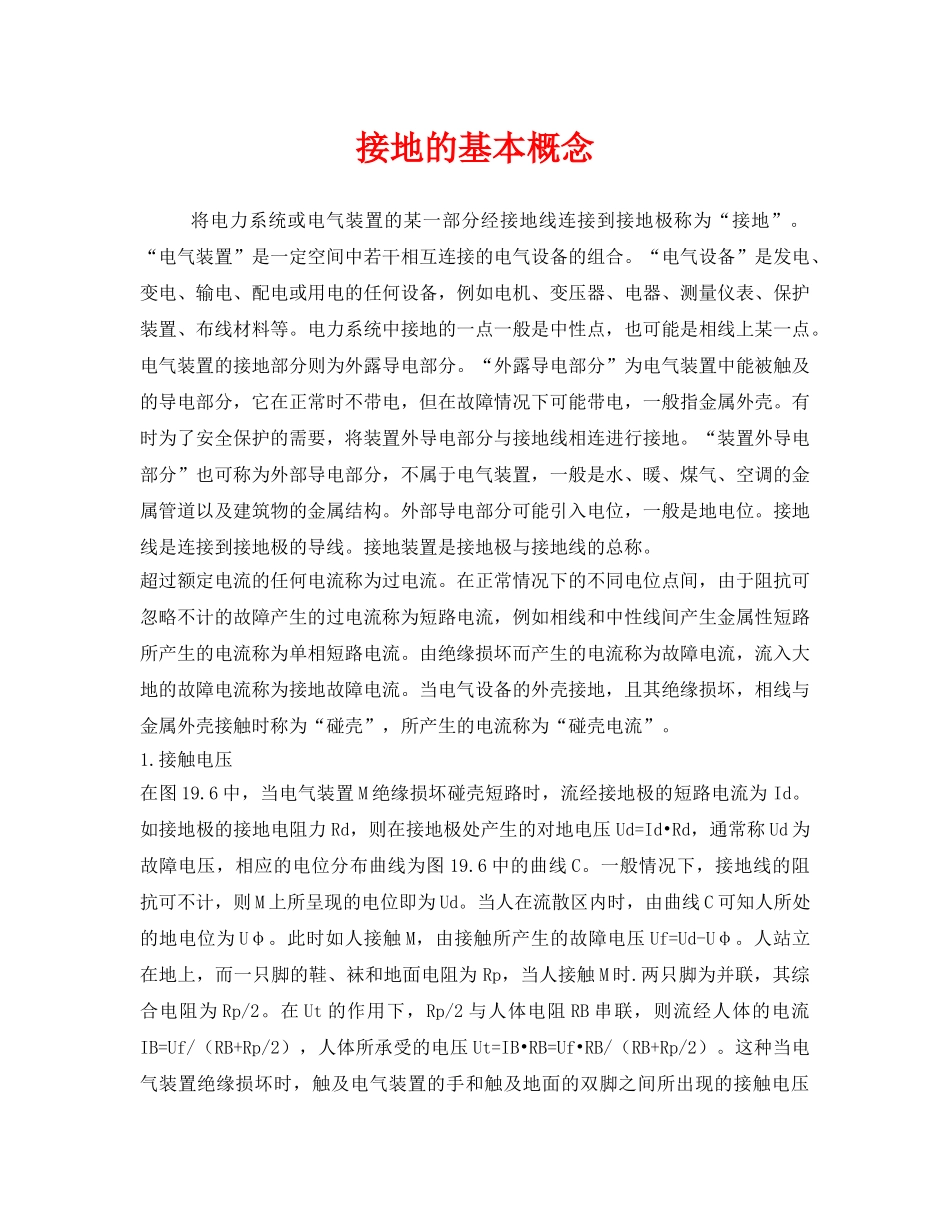

《安全管理》之接地的基本概念 _第1页
1/4

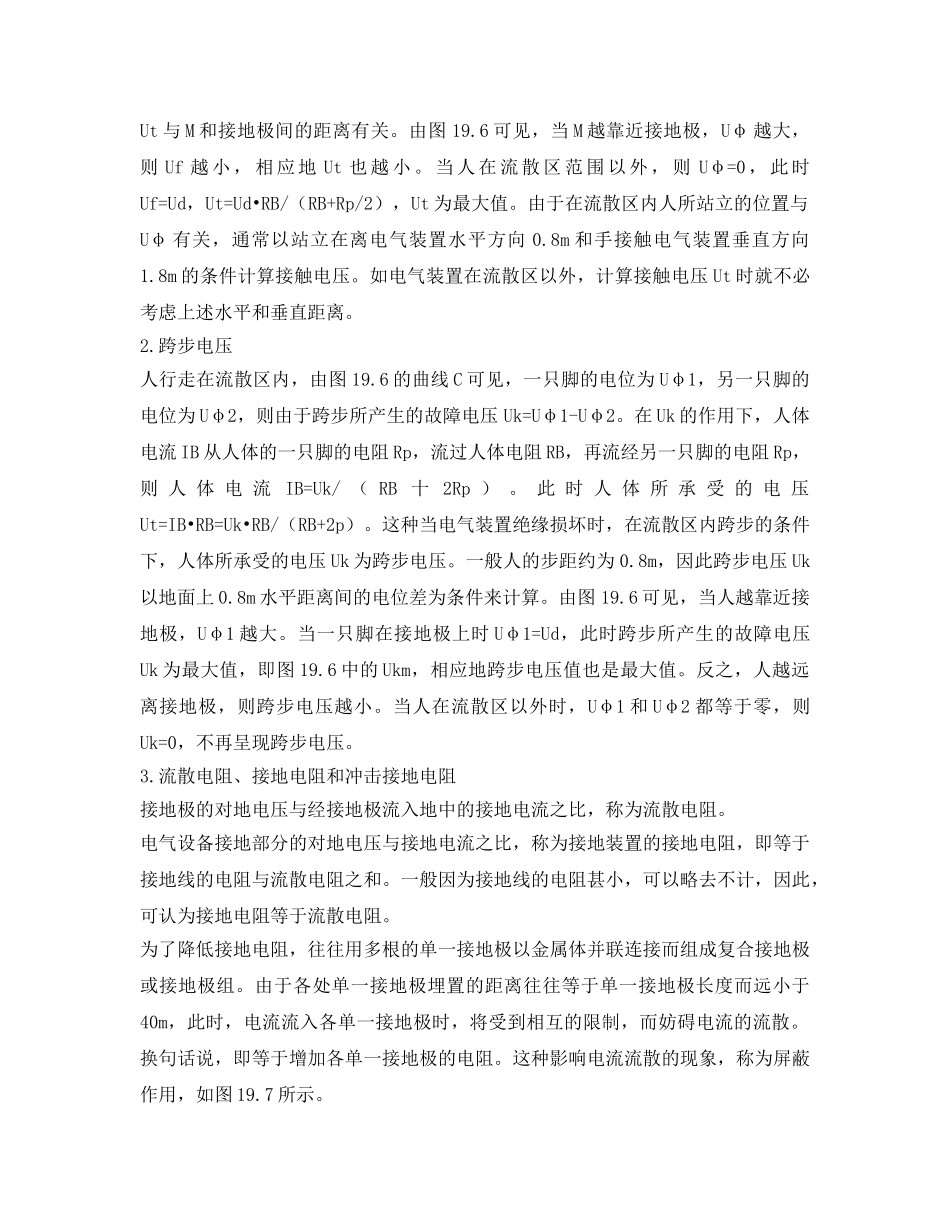

《安全管理》之接地的基本概念 _第2页
2/4
《安全管理》之接地的基本概念 _第3页
3/4
接地的基本概念将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。“电气装置”是一定空间中若干相互连接的电气设备的组合。“电气设备”是发电、变电、输电、配电或用电的任何设备,例如电机、变压器、电器、测量仪表、保护装置、布线材料等。电力系统中接地的一点一般是中性点,也可能是相线上某一点。电气装置的接地部分则为外露导电部分。“外露导电部分”为电气装置中能被触及的导电部分,它在正常时不带电,但在故障情况下可能带电,一般指金属外壳。有时为了安全保护的需要,将装置外导电部分与接地线相连进行接地。“装置外导电部分”也可称为外部导电部分,不属于电气装置,一般是水、暖、煤气、空调的金属管道以及建筑物的金属结构。外部导电部分可能引入电位,一般是地电位。接地线是连接到接地极的导线。接地装置是接地极与接地线的总称。超过额定电流的任何电流称为过电流。在正常情况下的不同电位点间,由于阻抗可忽略不计的故障产生的过电流称为短路电流,例如相线和中性线间产生金属性短路所产生的电流称为单相短路电流。由绝缘损坏而产生的电流称为故障电流,流入大地的故障电流称为接地故障电流。当电气设备的外壳接地,且其绝缘损坏,相线与金属外壳接触时称为“碰壳”,所产生的电流称为“碰壳电流”。1.接触电压在图19.6中,当电气装置M绝缘损坏碰壳短路时,流经接地极的短路电流为Id。如接地极的接地电阻力Rd,则在接地极处产生的对地电压Ud=Id•Rd,通常称Ud为故障电压,相应的电位分布曲线为图19.6中的曲线C。一般情况下,接地线的阻抗可不计,则M上所呈现的电位即为Ud。当人在流散区内时,由曲线C可知人所处的地电位为Uφ。此时如人接触M,由接触所产生的故障电压Uf=Ud-Uφ。人站立在地上,而一只脚的鞋、袜和地面电阻为Rp,当人接触M时.两只脚为并联,其综合电阻为Rp/2。在Ut的作用下,Rp/2与人体电阻RB串联,则流经人体的电流IB=Uf/(RB+Rp/2),人体所承受的电压Ut=IB•RB=Uf•RB/(RB+Rp/2)。这种当电气装置绝缘损坏时,触及电气装置的手和触及地面的双脚之间所出现的接触电压Ut与M和接地极间的距离有关。由图19.6可见,当M越靠近接地极,Uφ越大,则Uf越小,相应地Ut也越小。当人在流散区范围以外,则Uφ=0,此时Uf=Ud,Ut=Ud•RB/(RB+Rp/2),Ut为最大值。由于在流散区内人所站立的位置与Uφ有关,通常以站立在离电气装置水平方向0.8m和手接触电气装置垂直方向1.8m的条件计算接触电压。如电气装置在流散区以外,计算接触电压Ut时就不必考虑上述水平和垂直距离。2.跨步电压人行走在流散区内,由图19.6的曲线C可见,一只脚的电位为Uφ1,另一只脚的电位为Uφ2,则由于跨步所产生的故障电压Uk=Uφ1-Uφ2。在Uk的作用下,人体电流IB从人体的一只脚的电阻Rp,流过人体电阻RB,再流经另一只脚的电阻Rp,则人体电流IB=Uk/(RB十2Rp)。此时人体所承受的电压Ut=IB•RB=Uk•RB/(RB+2p)。这种当电气装置绝缘损坏时,在流散区内跨步的条件下,人体所承受的电压Uk为跨步电压。一般人的步距约为0.8m,因此跨步电压Uk以地面上0.8m水平距离间的电位差为条件来计算。由图19.6可见,当人越靠近接地极,Uφ1越大。当一只脚在接地极上时Uφ1=Ud,此时跨步所产生的故障电压Uk为最大值,即图19.6中的Ukm,相应地跨步电压值也是最大值。反之,人越远离接地极,则跨步电压越小。当人在流散区以外时,Uφ1和Uφ2都等于零,则Uk=0,不再呈现跨步电压。3.流散电阻、接地电阻和冲击接地电阻接地极的对地电压与经接地极流入地中的接地电流之比,称为流散电阻。电气设备接地部分的对地电压与接地电流之比,称为接地装置的接地电阻,即等于接地线的电阻与流散电阻之和。一般因为接地线的电阻甚小,可以略去不计,因此,可认为接地电阻等于流散电阻。为了降低接地电阻,往往用多根的单一接地极以金属体并联连接而组成复合接地极或接地极组。由于各处单一接地极埋置的距离往往等于单一接地极长度而远小于40m,此时,电流流入各单一接地极时,将受到相互的限制,而妨碍电流的流散。换句话说,即等于增加各单一接地极的电阻。这种影响电流流散的现象,称为屏蔽作...
