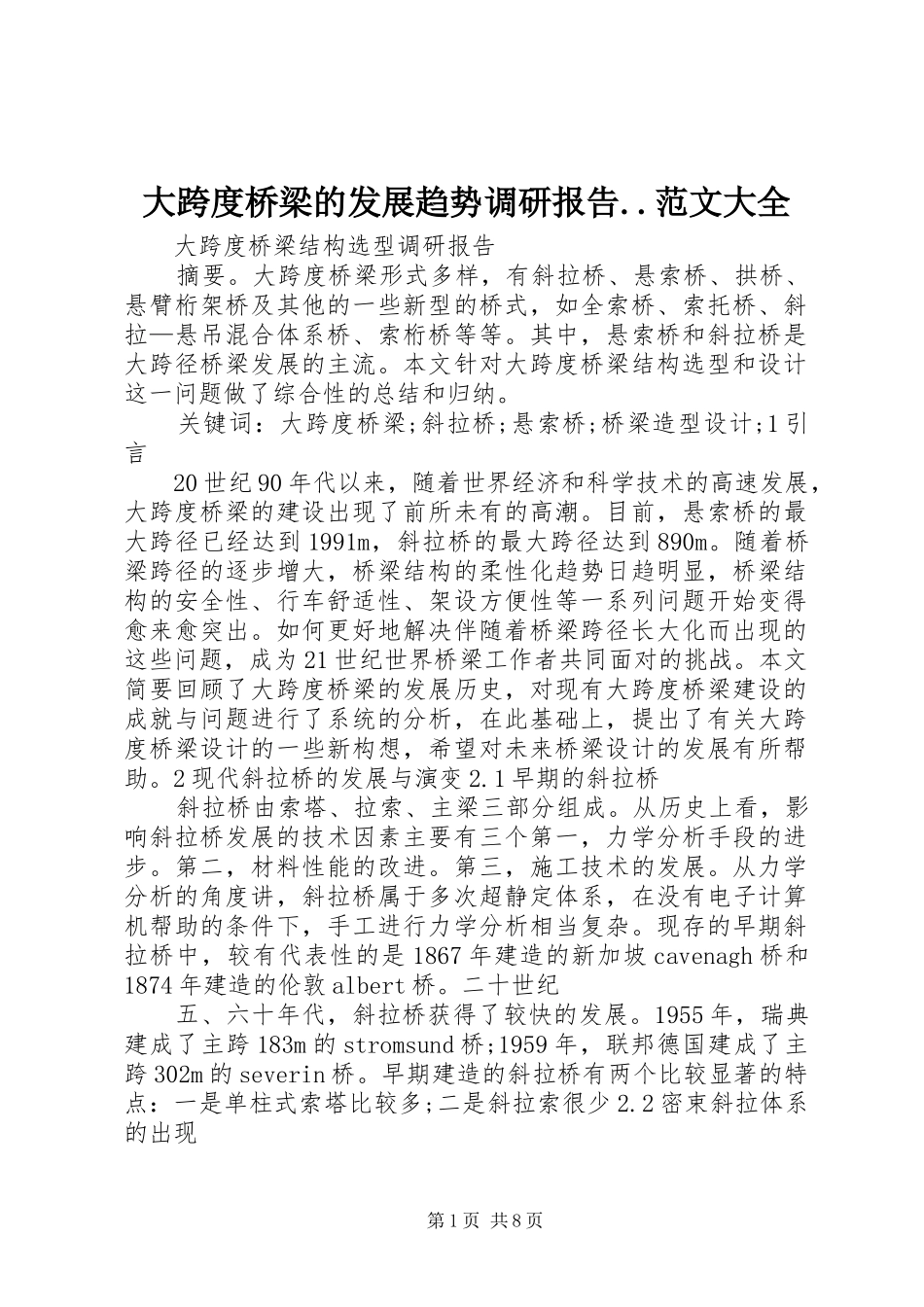

大跨度桥梁的发展趋势调研报告..范文大全大跨度桥梁结构选型调研报告摘要。大跨度桥梁形式多样，有斜拉桥、悬索桥、拱桥、悬臂桁架桥及其他的一些新型的桥式，如全索桥、索托桥、斜拉—悬吊混合体系桥、索桁桥等等。其中，悬索桥和斜拉桥是大跨径桥梁发展的主流。本文针对大跨度桥梁结构选型和设计这一问题做了综合性的总结和归纳。关键词：大跨度桥梁;斜拉桥;悬索桥;桥梁造型设计;1引言20世纪90年代以来，随着世界经济和科学技术的高速发展，大跨度桥梁的建设出现了前所未有的高潮。目前，悬索桥的最大跨径已经达到1991m，斜拉桥的最大跨径达到890m。随着桥梁跨径的逐步增大，桥梁结构的柔性化趋势日趋明显，桥梁结构的安全性、行车舒适性、架设方便性等一系列问题开始变得愈来愈突出。如何更好地解决伴随着桥梁跨径长大化而出现的这些问题，成为21世纪世界桥梁工作者共同面对的挑战。本文简要回顾了大跨度桥梁的发展历史，对现有大跨度桥梁建设的成就与问题进行了系统的分析，在此基础上，提出了有关大跨度桥梁设计的一些新构想，希望对未来桥梁设计的发展有所帮助。2现代斜拉桥的发展与演变2.1早期的斜拉桥斜拉桥由索塔、拉索、主梁三部分组成。从历史上看，影响斜拉桥发展的技术因素主要有三个第一，力学分析手段的进步。第二，材料性能的改进。第三，施工技术的发展。从力学分析的角度讲，斜拉桥属于多次超静定体系，在没有电子计算机帮助的条件下，手工进行力学分析相当复杂。现存的早期斜拉桥中，较有代表性的是1867年建造的新加坡cavenagh桥和1874年建造的伦敦albert桥。二十世纪五、六十年代，斜拉桥获得了较快的发展。1955年，瑞典建成了主跨183m的stromsund桥;1959年，联邦德国建成了主跨302m的severin桥。早期建造的斜拉桥有两个比较显著的特点：一是单柱式索塔比较多;二是斜拉索很少2.2密束斜拉体系的出现第1页共8页随着有限元技术的发展和计算机技术的普及，高次超静定结构的力学分析开始变得简单易行。1967年，联邦德国建成了主跨280m的friedrich2e2bert桥，从此拉开了密束体系斜拉桥建设的序幕。通过将导入拉索的预应力分布式地传递给主梁，可显著减小梁中的弯矩，并且易于采用悬臂法进行施工。因此，密束体系斜拉桥的出现加速了斜拉桥跨度，特别是预应力混凝土斜拉桥跨度的迅速增长。1986年，加拿大建成了主跨465m的an2nacis桥;1991年，挪威建成了主跨530m的skaron2sundet桥。二十世纪九十年代，世界斜拉桥的建设进入了一个鼎盛时期。1993年，中国建成了跨度位居当时世界第一的主跨602m的上海杨浦大桥;1995年，法国建成了主跨856m的normandy大桥;1999年，日本建成了跨度位居世界第一的主跨890m的多多罗大桥。九十年代的大跨度斜拉桥建设有两个特点：一是大部分出现在中国;二是倒y型和分离式倒y型（有文献称之为钻石型）索塔被广泛采用。倒y型和分离式倒y型索塔的广泛使用，既有技术方面的原因，也有审美习惯和技术传统的影响，下文将对此做具体的分析。2.3斜拉桥索塔的造型与选择索塔的形态可以多种多样，需要指出的是，索塔的形态通常和斜拉索的配置密切相关。如果采用单索面，则通常会选用单柱塔或倒y型塔。单柱塔可能存在的问题主要有两点：一是从人体工程学的角度看，如果桥面不是太宽的话，单柱塔相对宽大的塔柱会对汽车驾驶员的运动视线产生一些阻断，给人某种程度的压迫感。二是从建筑美学的角度看，由于单柱塔上塔柱和下桥墩的剖面尺寸有时相差悬殊，给人以整体不协调的感觉.单索面的使用通常有两个前提条件：一是主梁（桥身）要有固定拉索的中央分割带;二是主梁本身要有比较大的抗扭刚度。虽然采用单索面的日本鹤见翼大桥，其主梁跨度达到了510m，但对于大多数桥梁设计师来说，在设计大跨度斜拉桥时，处于技术和心理感受两方面的考虑，他们通常更倾向于选择双索面布置。和单索面桥构造上最接近的是双侧单索面桥，即在桥面第2页共8页的两侧各布置一根互不相连的塔柱，每根塔柱独立张拉出一面索。象荷兰的waal大桥这样采用双根单柱桥塔的斜拉桥实际上并不多见，原因有技术方面的，也有心理感受方面的。从技术的角度看，由于垂直索面的结构刚度相对比较弱，...
