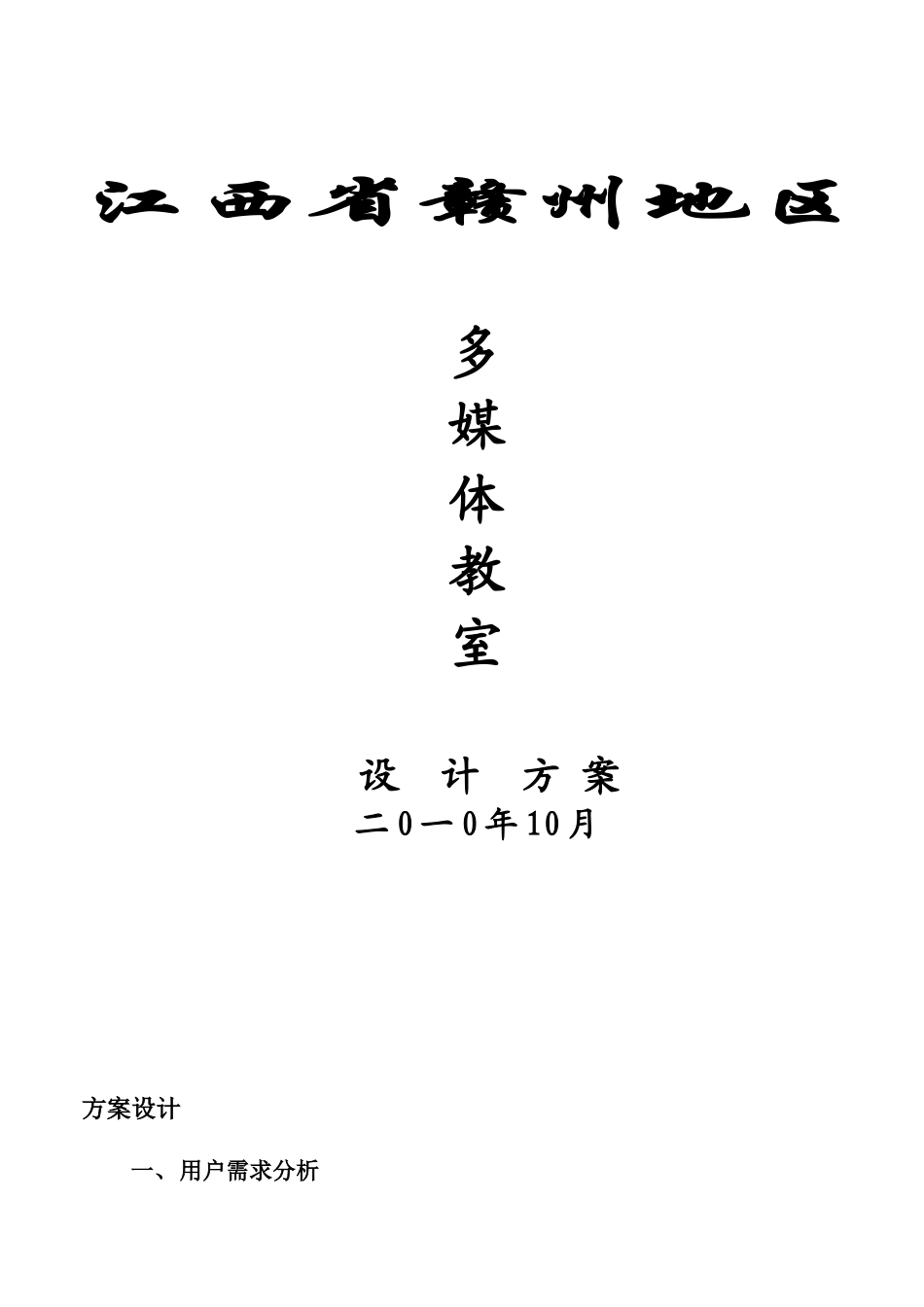

江西省赣州地区多媒体教室设计方案二0一0年10月方案设计一、用户需求分析１、主要用途：该套系统主要应用于多媒体教室、多功能会议室,多媒体教室以其功能的多样性（如：会议厅，视频会议厅，报告厅，学术讨论厅，培训厅等），特别适合信息时代的需要，并在这几年的时间得到迅速普及应用。在初期的建设投入上可能要高於单一功能的投资建设，并且从技术的角度上来看，对系统在设计和施工上都有一定的技术复杂度，尤其对用户方的使用也有一定的技术要求，这就需要一种技术来综合管理不同功能的A/V设备使其相互协调的工作，这种技术就是中央控制技术，通过中央控制系统可以控制主要媒体设备。中央控制管理系统主要特点如下：（1）、无需专人管理，所有设备集中控制。（2）、容易操作，安全性能好。（3）、教学互动，脱离黑板，白板电子板书，免除师生粉尘之苦，方便灵活。（4）、功能强大，结构紧凑，该套一卡通系统将除投影机，前投硬幕以外的所有设备集中于钢制讲台，模块化控制，集成化程度高。预留各类接口，笔记本电脑等多种移动存储设备即插即用，自动切换.（5）、性能稳定，安全可靠,该套一卡通系统采用低压供电，内置漏电保护装置，性能稳定。钢制结构，防盗防鼠防蚁，安全可靠。（6）、升级方便，服务完善到位，对产品的升级是服务的延续，该产品根据需要及开发的步骤，为满足客户日益多元化的需求而不断升级。先进的技术体系架构确保设备的稳定运行，降低服务概率及层次，完备的技术保障服务及时到位。２、用户需求整个系统要求高效率的完成教课及会议任务，结合各个分支系统，充分发挥各个系统的功能，实现现代化的会议、教学、培训、学术讨论，采用电子白板为互交界面，可以形成教学互动。3、系统可实现的功能可实现全智能电子控制，多媒体智能互动教学，摆脱黑板，全面互动，一键系统开启，一键系统关闭，课件标注，课件保存，大屏显示，实物投放等等。二、系统构成本系统主要由以下几部分构成：1、系统前投影2、钢制台控制管理系统3、音响扩声系统第一部分：前投影系统多媒体教室是指可以满足多种教学需要，要保有其开放、易管理、功能全等特点，以利于开展各项活动。多种媒体应包括传统媒体：黑板（白板）、书本、挂图、模型、标本等，还包括各种类会议媒体，如幻灯、投影、录音、闭路电视、计算机等媒体。多种媒体会议是汇集多种现化代信息工具可以配合现代网络信息手段开展会议互动的活动。投影系统主要设备例如下：１、投影机：投放所用视频,计算机信号，如电脑、展示台、ＤＶＤ、闭路电视等，它可以把原图像在幕布上清晰的显示出来，视觉效果十分逼真。２、展示台：可以把实物通过视频的方式表现出来。３、电子白板：可以直接屏幕上手写文字，描图、绘图、修改与编辑资料，并保存所写内容。在多媒体教室中配合投影机使用，在任何的课件及应用软件上对显示内容进行批注、批电子白板示、使教师的表达更为形象生动、简单直观。同时脱离了传统的黑板板书教学时的粉尘污染。４、ＤＶＤ：播放音视频碟片。５、电脑：６、多功能电子白板:此系统将笔输入技术、触摸技术、平板显示技术、网络技术、办公教学软件等多项技术综合于一体，将传统的显示终端提升为功能强大的人机交互设备。在不同尺寸的书写屏上，用户可以实现书写、批注、绘画以及电脑操作。通过网络交互功能，可以实现异地数据和批注内容共享，与远程音视频会议系统完美结合。此系统在会议、教学、培训、指挥、设计、查询、控制等领域具有广泛的应用前景。第二部分：钢制台控制管理系统1、中控台：采用1.5mm冷轧钢板材料,全封闭钢制讲台,全静电三层喷塑，并带机械锁检修门，升降机安装定位，包括五套电子门锁，漏电开关及所有布线.2、中控主机：是控制系统的核心，可以控制投影机的开关，信号切换，投影幕布的升降，声音大小的控制等等。。。中控主机包括的子系统：*1、集成3*2VGA信号自动切换矩阵，带长线驱动，可以对台式电脑、手提电脑、数字展台等VGA/XGA信号源进行实时自动切换，无需手动按键切换。*2、集成3*2音频信号自动切换矩阵，带音频信号放大芯片，完成再现数字音频效果。*3、内嵌式红外学习器，无须...
