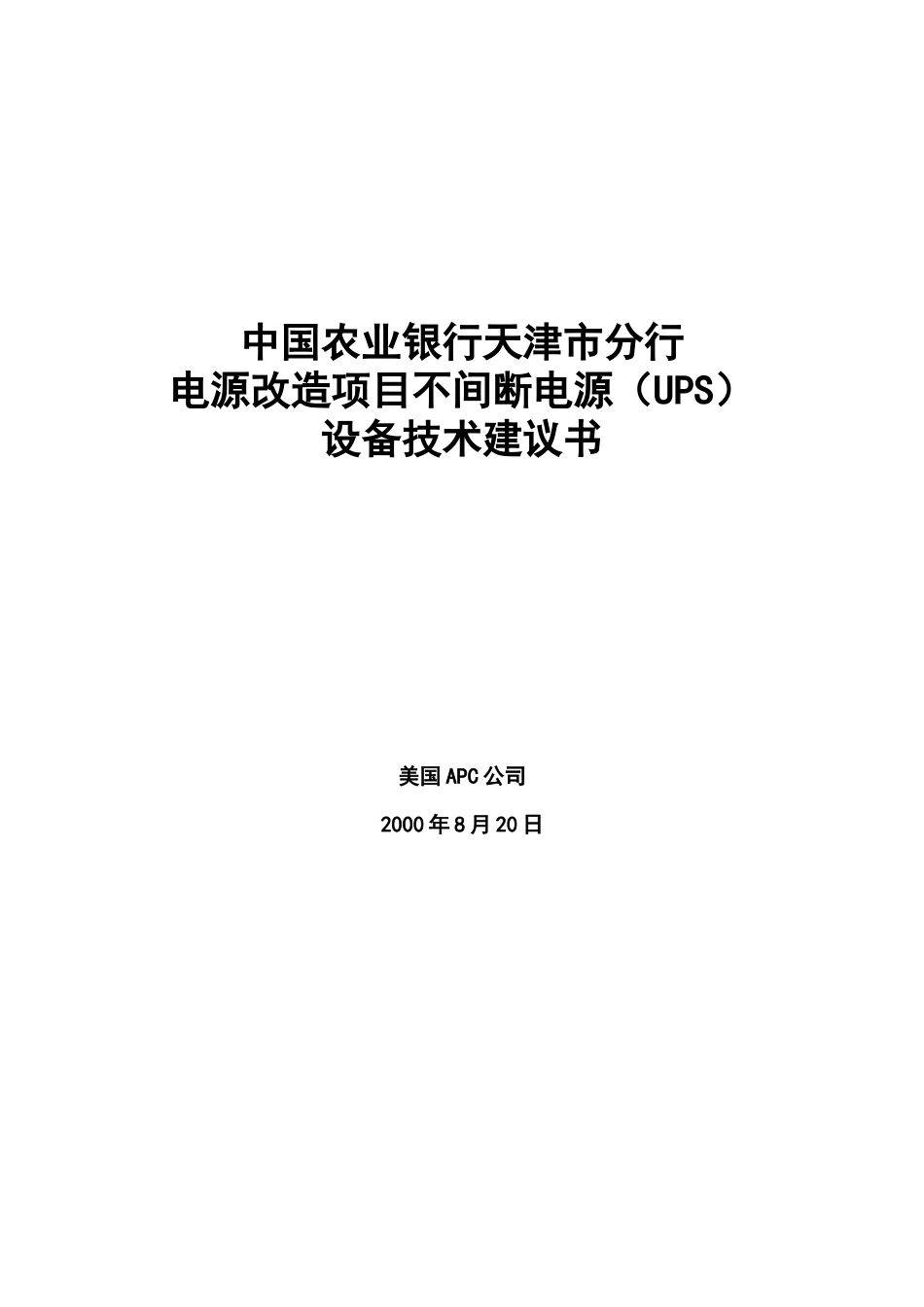

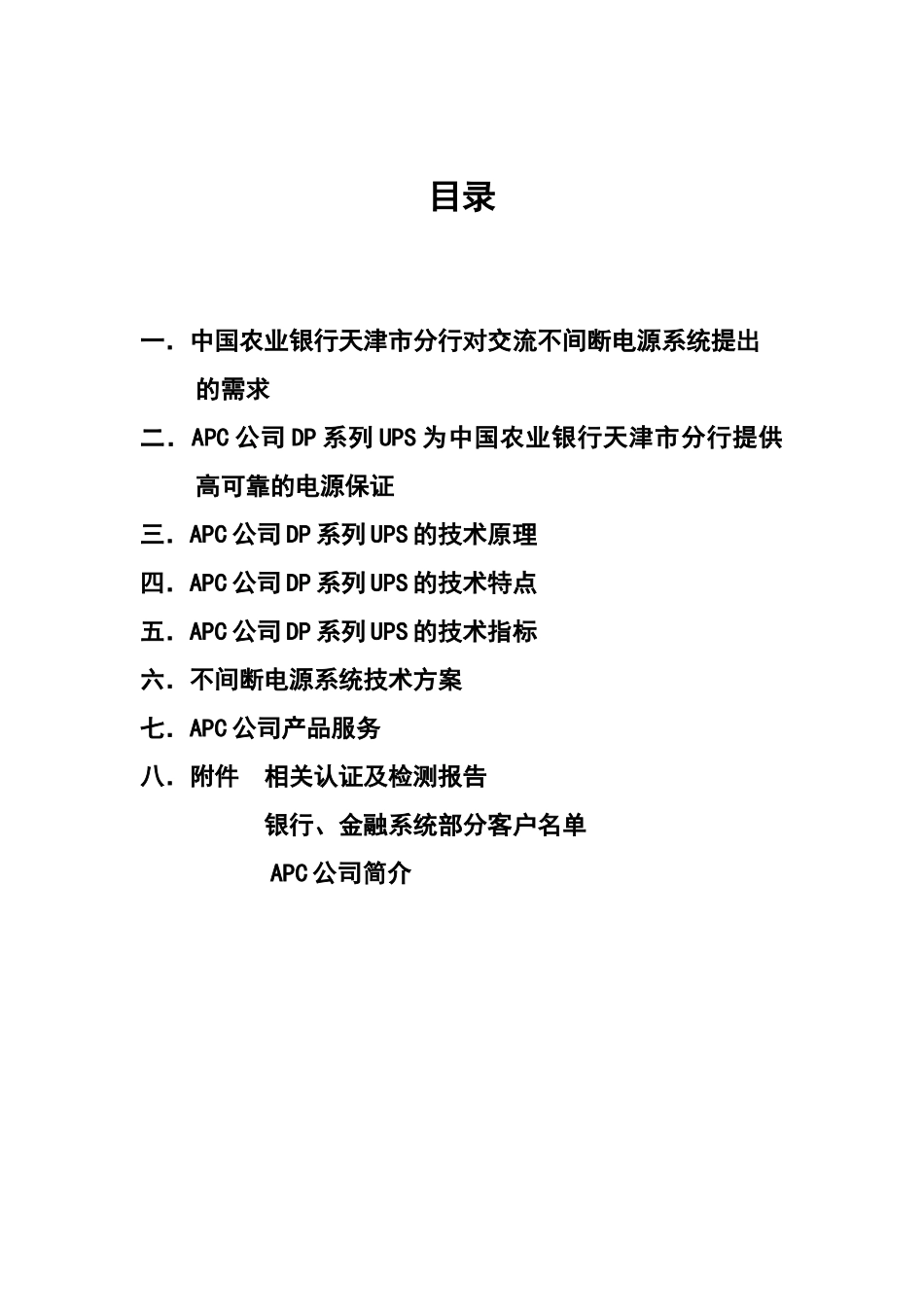

中国农业银行天津市分行电源改造项目不间断电源（UPS）设备技术建议书美国APC公司2000年8月20日目录一．中国农业银行天津市分行对交流不间断电源系统提出的需求二．APC公司DP系列UPS为中国农业银行天津市分行提供高可靠的电源保证三．APC公司DP系列UPS的技术原理四．APC公司DP系列UPS的技术特点五．APC公司DP系列UPS的技术指标六．不间断电源系统技术方案七．APC公司产品服务八．附件相关认证及检测报告银行、金融系统部分客户名单APC公司简介一．中国农业银行天津市分行对交流不间断电源系统的需求高可靠性（99.999%）可管理性最佳的性能价格比，降低用户的投资优质的产品服务二．APC公司DP系列UPS为中国农业银行天津市分行提供高可靠的电源保证高可靠性（99.999%）能够保证向负载提供一纯净的7×24小时不间断交流源，既能够保证不对数据的传输、处理、存储等产生干扰，又能不污染电网可管理性通过多种智能软件和相关附件（硬件）,能够在单台PC、LAN、WAN、INTERNET等各个层次上实现对UPS的管理，达到保护数据、监控管理UPS的目的最佳的性能价格比，降低用户的投资APC公司DP系列UPS热量损耗极低，对用户来说这意味着省钱；考虑到电费及空调费用，5-7年节省的费用基本上可以购买一台全新的，同容量的DP系列UPS。APC公司DP系列UPS因采用受专利保护的DELTA变换技术，即输入单位功率因数校正技术和高频能量双向变换技术，调节输入功率因数为1，即UPS对于电网来说，相当一个纯电阻，一方面不污染电网，另一方面在整个负载范围内，没有输入无功电流。因为导线，熔断器，开关，变压器等器件容量的选择并非依据有功功率，而是依据包含无功成分的视在功率。因此与普通UPS相比，APC公司DP系列UPS将明显降低上述器件装置所需的容量，节省此类器件投资费用。优质的产品服务APC公司充分发挥其在中国各方面的优势并考虑满足广大用户的最大实际需要，已培训了一批高素质的合格的工程技术人员，并建立了真正意义上的备件仓库，这样一来为用户提供最佳和最完善的售前售后服务就成为一种实际而不仅仅是口头上的承诺。公司拥有强大的技术服务队伍,三十余人先后赴丹麦进行技术培训。公司内具有先进的测试，维修，培训设备,供维护维修人员和用户进行各种故障的模拟维修,在公司内积累UPS的维修经验,而非在用户现场。我们的目的就是向用户提供更及时，更优良的技术服务，将用户的风险降到最低。ACDCACDC三．APC公司DP系列UPS的技术原理1.基本结构SilconDP300E系列UPS的基本结构如图（一）所示VIVo(Ⅰ)(Ⅱ)图（一）SilconDP300E基本结构2.结构功能说明①双变换器：逆变器（Ⅰ）和逆变器（Ⅱ）。②两个逆变器都是可双向传输功率的4象限高频逆变器。③逆变器（Ⅰ）串联在主电路中，主要起有功补偿和谐波隔离作用，其功率容量为输出功率的20%。该逆变器作用有三个：对输入、输出电压差进行补偿，使输出电压稳定在±1%精度内。同逆变器（Ⅱ）一起控制输入电流为正弦波，使输入电流谐波<3%，保证输入功率因数为0.99。与逆变器（Ⅱ）一起控制电池充电。④逆变器（Ⅱ）并联在UPS输出端，功率容量设计为UPS整机容量，其作用有四个方面：市电故障时，100%负载功率由逆变器（Ⅱ）提供。逆变器(Ⅰ)功率变换ACB当市电正常时，与逆变器（I）一起完成对输入电压的补偿，它的最大运行功率为UPS输出功率的20%。在逆变器（I）的控制下，由逆变器（II）完成对电池的充电。当负载中存在无功功率和谐波电流时，由逆变器（II）提供无功和谐波电流的补偿。3.电压补偿的实现过程，如图（二）所示：用高频逆变技术实现电压补偿，图（二）（a）为与逆变器（Ⅰ）有关的主电路原理图：△VViTLVoc（a）原理示意图（b）变压器副边波形图（10-15KHZ）Vo△VViVi（c）经L、C滤波取平均值后的波形(d)（A）点波形（输入电压）（e）B点波形（f）C点电压波形图（二）高频变换电压补偿的实现过程说明：变压器T的副边波形见图（二）(b)，按SPWM（正弦波脉宽调制）方式工作，所以△V可正可负，可大可小，并连续调整。这△V是在线式工作的重要象征。图（二）(e)是逆变器调制后的波形。4.SilconDP300EUPS主电路功率及...
