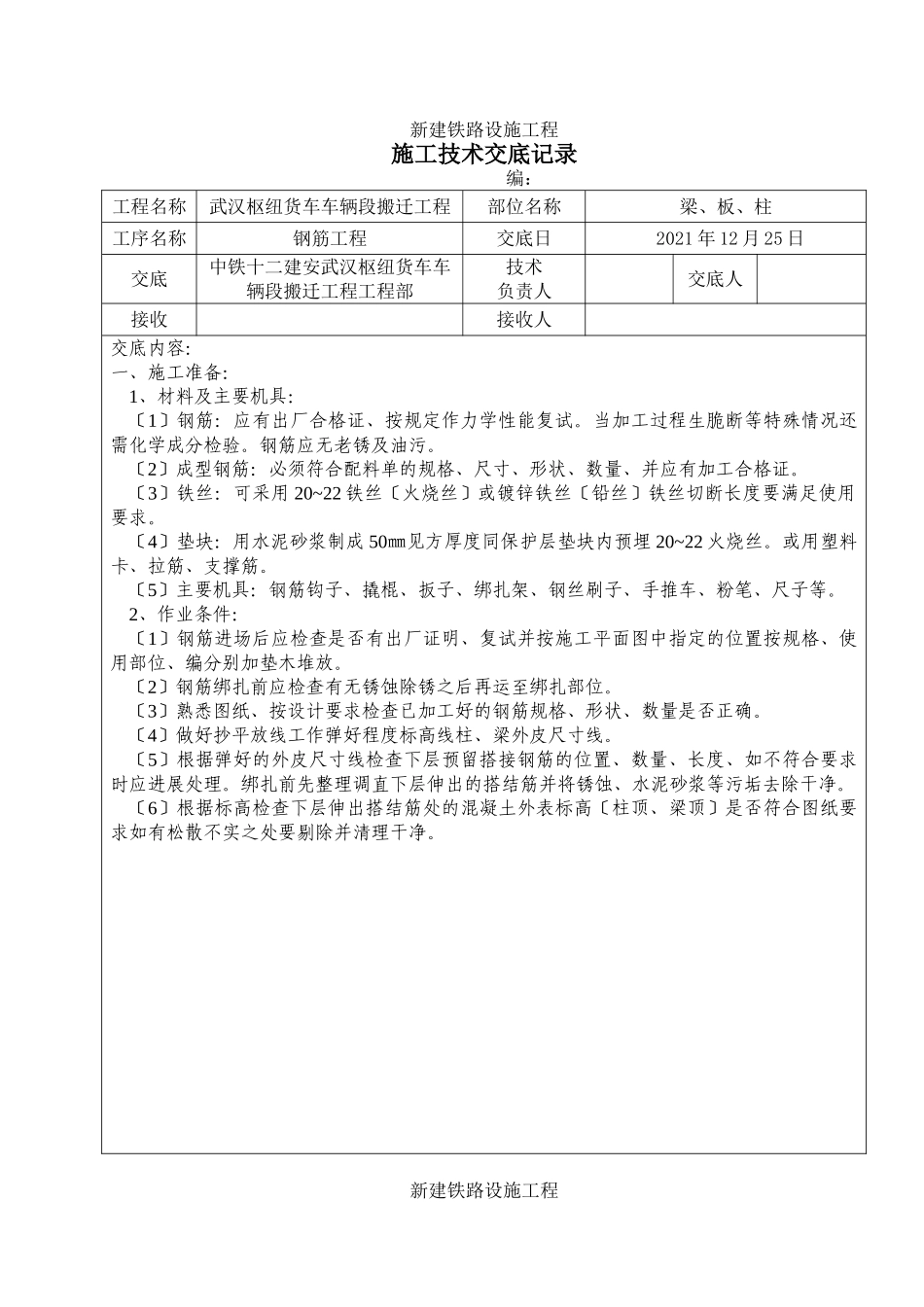

新建铁路设施工程施工技术交底记录编：工程名称武汉枢纽货车车辆段搬迁工程部位名称梁、板、柱工序名称钢筋工程交底日2021年12月25日交底中铁十二建安武汉枢纽货车车辆段搬迁工程工程部技术负责人交底人接收接收人交底内容：一、施工准备：1、材料及主要机具：〔1〕钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程生脆断等特殊情况还需化学成分检验。钢筋应无老锈及油污。〔2〕成型钢筋：必须符合配料单的规格、尺寸、形状、数量、并应有加工合格证。〔3〕铁丝：可采用20~22铁丝〔火烧丝〕或镀锌铁丝〔铅丝〕铁丝切断长度要满足使用要求。〔4〕垫块：用水泥砂浆制成50㎜见方厚度同保护层垫块内预埋20~22火烧丝。或用塑料卡、拉筋、支撑筋。〔5〕主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2、作业条件：〔1〕钢筋进场后应检查是否有出厂证明、复试并按施工平面图中指定的位置按规格、使用部位、编分别加垫木堆放。〔2〕钢筋绑扎前应检查有无锈蚀除锈之后再运至绑扎部位。〔3〕熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。〔4〕做好抄平放线工作弹好程度标高线柱、梁外皮尺寸线。〔5〕根据弹好的外皮尺寸线检查下层预留搭接钢筋的位置、数量、长度、如不符合要求时应进展处理。绑扎前先整理调直下层伸出的搭结筋并将锈蚀、水泥砂浆等污垢去除干净。〔6〕根据标高检查下层伸出搭结筋处的混凝土外表标高〔柱顶、梁顶〕是否符合图纸要求如有松散不实之处要剔除并清理干净。新建铁路设施工程施工技术交底记录编：工程名称武汉枢纽货车车辆段搬迁工程部位名称梁、板、柱工序名称钢筋工程交底日2021年12月25日交底中铁十二建安武汉枢纽货车车辆段搬迁工程工程部技术负责人交底人接收接收人交底内容：〔7〕模板安装完并预检将模板内杂物清理干净。〔8〕按要求搭好脚手架。〔9〕根据设计图纸及工艺要求向班组进展技术交底。二、操作工艺：1、绑柱子钢筋：〔1〕工艺流程：套柱箍筋电渣压力焊竖向受力筋画箍筋间距线绑箍筋(2)套柱箍筋：按图纸要求间距计算好每根柱箍筋数量先将箍筋套在下层伸出的搭接筋上然后立柱子钢筋在搭接长度内绑扣不少于3个绑扣要向柱中心。假如柱子主筋采用光圆钢筋搭接时角部弯钩应与模板成45度中间钢筋的弯钩应与模板成90度角(3)电渣压力焊竖向受力筋：详见柱竖向受力钢筋施工工艺。〔4〕画箍筋间距线：在立好的柱子竖向钢筋上按图纸要求用粉笔划箍筋间距线。〔5〕按已划好的箍筋位置线将已套好的箍筋往上挪动由上往下绑扎宜采用缠扣绑扎。〔6〕箍筋与主筋要垂直箍筋转角处与主筋交点均要绑扎主筋与箍筋非转角部的相交成梅花交织绑扎。〔7〕箍筋的弯钩叠合处应沿柱子竖筋交织布置并绑扎结实。〔8〕有抗震要求的地区柱箍筋端头应弯成135度平直部长度不小于10d〔d为箍筋直径〕新建铁路设施工程施工技术交底记录编：工程名称武汉枢纽货车车辆段搬迁工程部位名称梁、板、柱工序名称钢筋工程交底日2021年12月25日交底中铁十二建安武汉枢纽货车车辆段搬迁工程工程部技术负责人交底人接收接收人交底内容〔9〕柱上下两端箍筋应加加区长度及加区内箍筋间距应符合设计图纸要求。要求箍筋设拉筋拉筋应钩住箍筋。〔10〕柱筋保护层厚度应符合要求柱筋外皮为25㎜垫块应绑在柱竖筋外皮上间距一般1000㎜〔或用塑料卡卡在外竖筋上〕一保证主筋保护层厚度准确。当柱截面尺寸有变化时柱应在板内弯折弯后的尺寸要符合设计要求。2、梁钢筋绑扎：〔1〕工艺流程：模内绑扎：画主次梁箍筋间距放主梁次梁箍筋穿主梁底层纵筋及弯起筋穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋按箍筋间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎。〔2〕在梁侧模板上画出箍筋间距摆放箍筋。〔3〕先穿主梁的下部纵向受力钢筋及弯起钢筋将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋并套好箍筋；放主次梁的架立筋；隔一定的间距将架立筋与箍筋绑扎结实；调整箍筋间距使间距符合设计要求立筋再绑主筋主次梁同时配合进展。〔4〕框架梁上部纵向钢筋应贯穿中间节点梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符...
