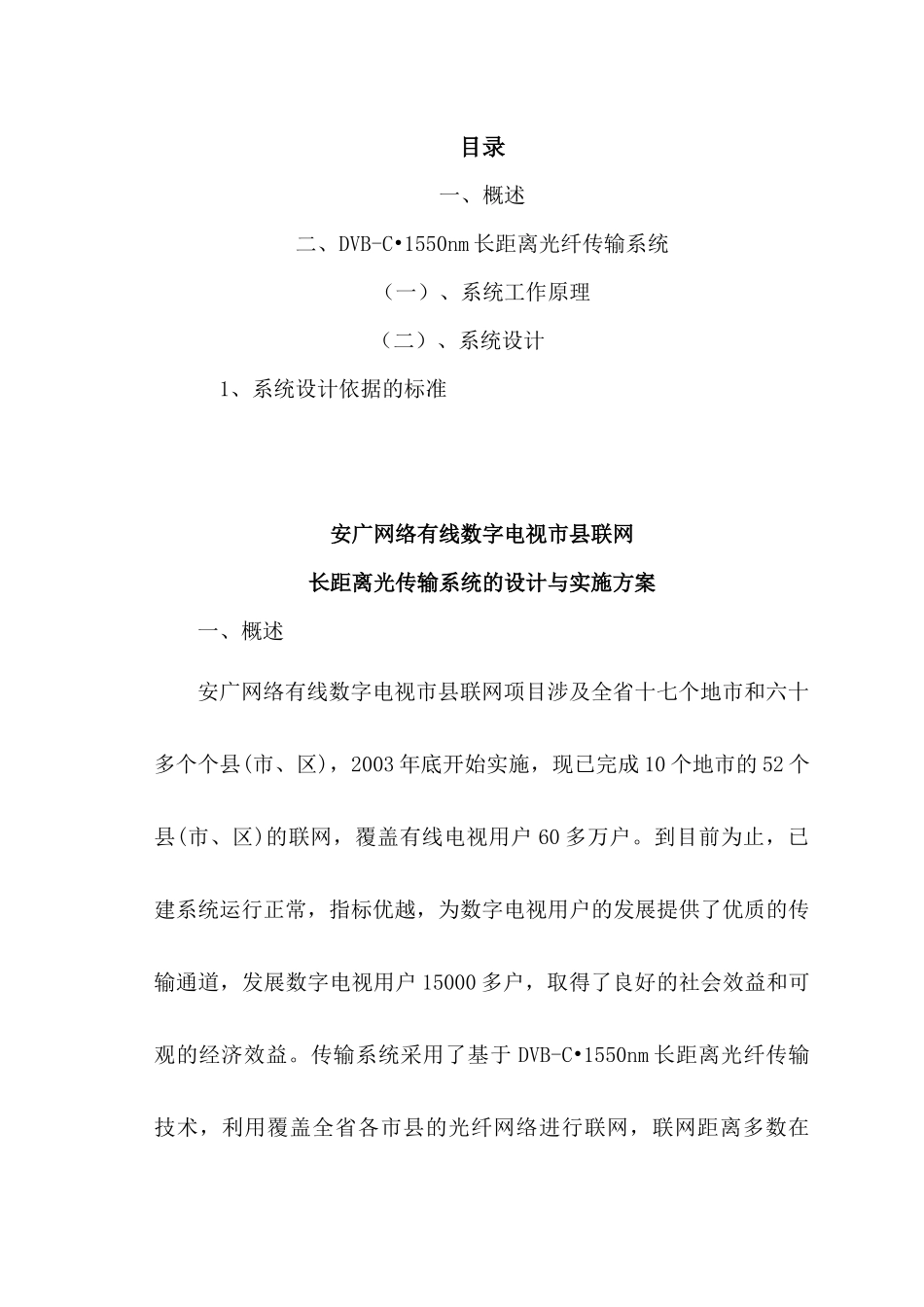

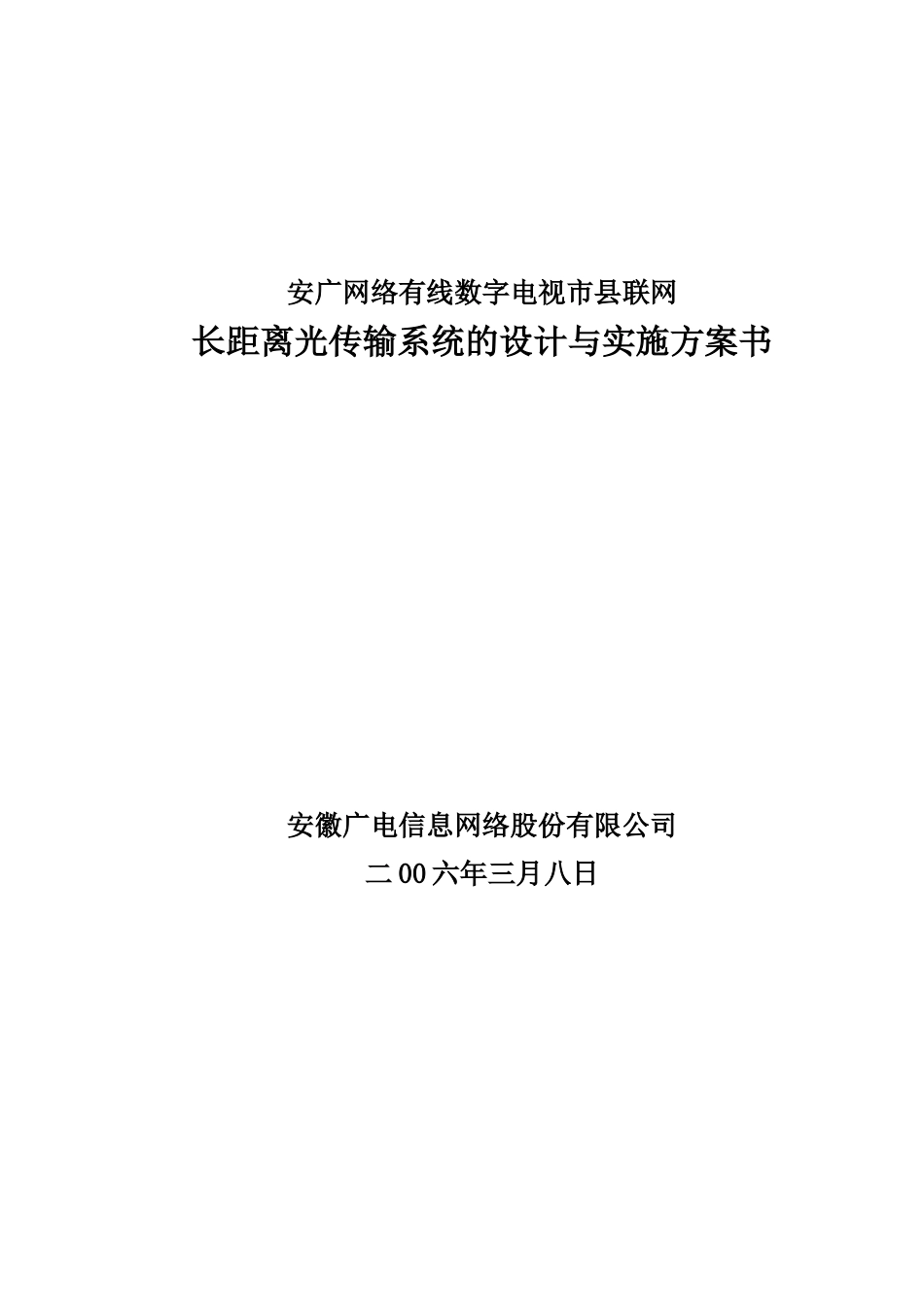

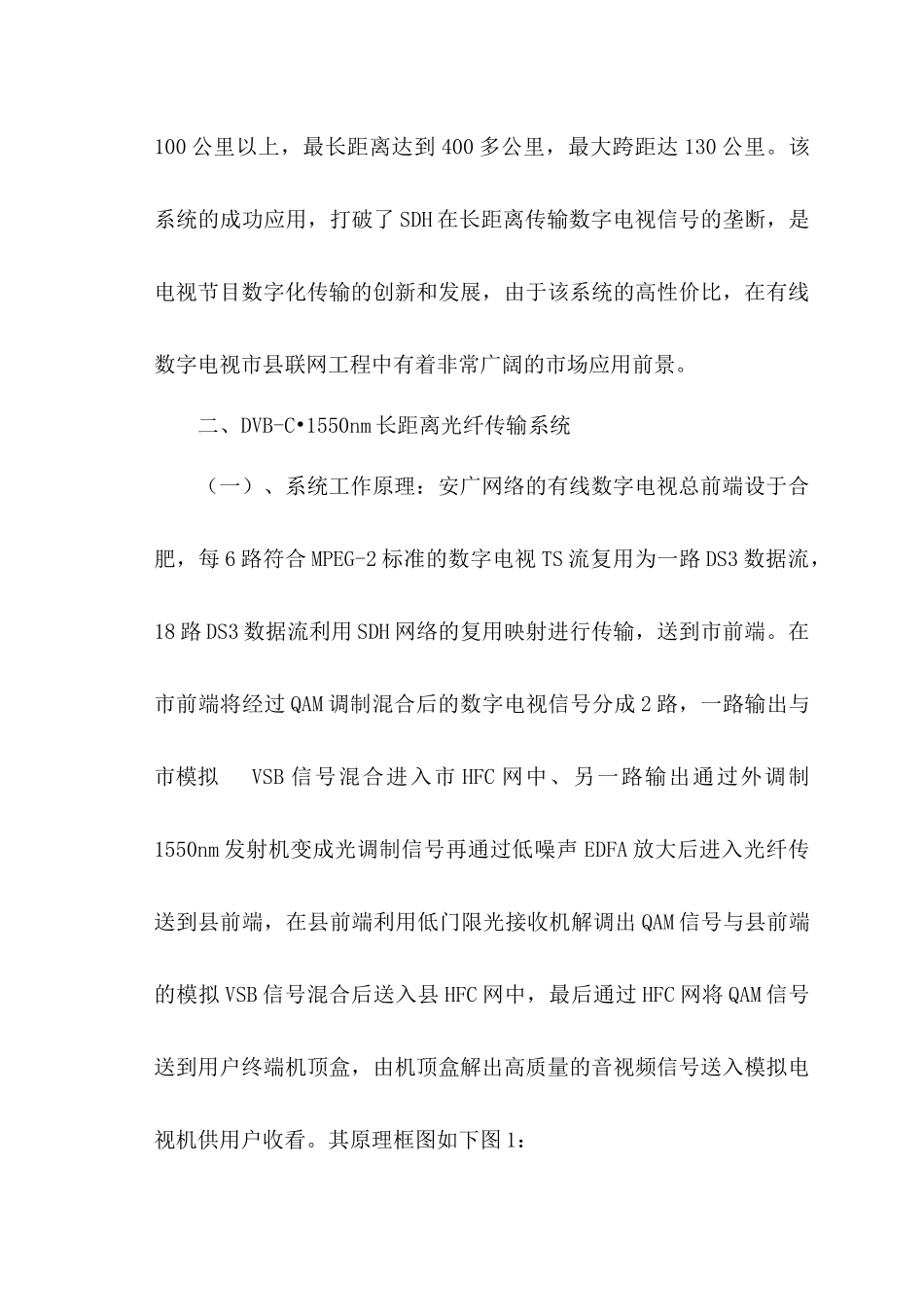

安广网络有线数字电视市县联网长距离光传输系统的设计与实施方案书安徽广电信息网络股份有限公司二00六年三月八日目录一、概述二、DVB-C•1550nm长距离光纤传输系统（一）、系统工作原理（二）、系统设计1、系统设计依据的标准安广网络有线数字电视市县联网长距离光传输系统的设计与实施方案一、概述安广网络有线数字电视市县联网项目涉及全省十七个地市和六十多个个县(市、区)，2003年底开始实施，现已完成10个地市的52个县(市、区)的联网，覆盖有线电视用户60多万户。到目前为止，已建系统运行正常，指标优越，为数字电视用户的发展提供了优质的传输通道，发展数字电视用户15000多户，取得了良好的社会效益和可观的经济效益。传输系统采用了基于DVB-C•1550nm长距离光纤传输技术，利用覆盖全省各市县的光纤网络进行联网，联网距离多数在100公里以上，最长距离达到400多公里，最大跨距达130公里。该系统的成功应用，打破了SDH在长距离传输数字电视信号的垄断，是电视节目数字化传输的创新和发展，由于该系统的高性价比，在有线数字电视市县联网工程中有着非常广阔的市场应用前景。二、DVB-C•1550nm长距离光纤传输系统（一）、系统工作原理：安广网络的有线数字电视总前端设于合肥，每6路符合MPEG-2标准的数字电视TS流复用为一路DS3数据流，18路DS3数据流利用SDH网络的复用映射进行传输，送到市前端。在市前端将经过QAM调制混合后的数字电视信号分成2路，一路输出与市模拟VSB信号混合进入市HFC网中、另一路输出通过外调制1550nm发射机变成光调制信号再通过低噪声EDFA放大后进入光纤传送到县前端，在县前端利用低门限光接收机解调出QAM信号与县前端的模拟VSB信号混合后送入县HFC网中，最后通过HFC网将QAM信号送到用户终端机顶盒，由机顶盒解出高质量的音视频信号送入模拟电视机供用户收看。其原理框图如下图1：图1DVB-C•1550nm长距离光传输系统（二）、系统设计1、系统设计依据的标准《30MHz~1GHz声音和电视信号分配系统》GB6510-96《有线电视网中光链路系统技术要求和测量方法》GY/T131-1998《有线电视系统测量方法》GB/T121-95《有线电视系统设计安装调试验收规程》GB51/T46-91《民用建筑电缆电视系统工程技术规范》GBJ-89《有线电视广播系统技术规范》GY/T106-99《市、县级有线广播电视网络设计规范》GY5063―1998市前端SDHDS3DS3DS3县前端混合器RFRFRF分支器本地HFC网1550nm模拟长距离光传输(市县联网)QAM调制器QAM调制器QAM调制器光接收机本地HFC网机顶盒机顶盒分支器模拟RF混合器模拟RFQAMQAM《有线电视系统工程技术规范》GB50200--94《工业企业通信设计规范》GBJ42-81《建筑物防雷技术规范》GB50057--94《工业企业通信接地设计规范》GBJ79-85《有线电视用光缆入网技术条件》GY/T130-1998《有线电视系统安装工程预算定额》GY5212/1997《通信光缆的一般要求》GB7424-87《光纤的传输特性和光学特性测量方法》GB8401-87《有线电视系统调幅激光发送机和接收机入网技术要求和测量方法》GY/T143-2000《有线电视网广播电视系统技术规范》GY/T106-1999《有线电视网中光链路系统技术要求和测量方法》GY/T131-1998《县级广播电视工程规范》GY5058-1996《有线电视频率配置》GB/T17786-1999《有线数字电视广播信道编码与调制规范》GY/T170-2001DVB-C相关标准2、系统设计要点(1)、网络结构的选择光纤网络的结构有环型、星型、树型3种。“星”型结构方式将光分路器作为中心结构，通过光纤连接各光节点，以此构成以中央结点为中心的结构形式。这种“点对点”结构的连接，覆盖区节点独立，保密性好，易于升级，容易实现双向传输，业务适应能力强，可以最大限度的利用光纤带宽。“星”型结构固有的优点还有：光分配一次到位，所用光分路器少，活动接头少，链路损耗小；维护方便，一路发生故障时不影响其它支路。“星”型结构的以上优点也正是“树”型网络不具备的，“树”型网络唯一的优点是节省光纤。“环”型网络实际上是由两个路由互补的星型网络组成，因而也具有“星”型网络的优点，同时它具有冗余自愈能力，但需要双倍的光纤和设备来实现备份。受光纤资源的限制，本方案主要采用“树型...
