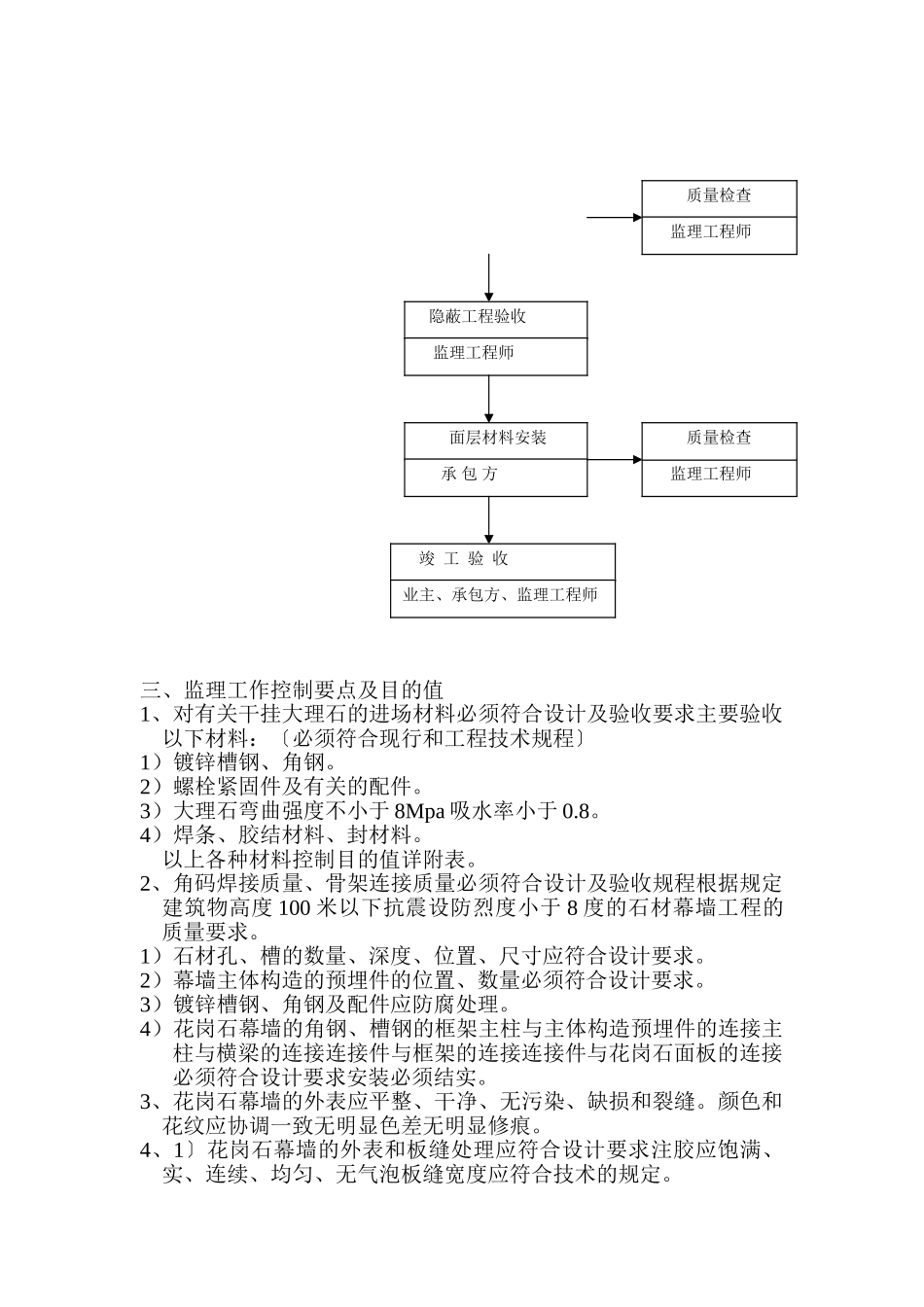

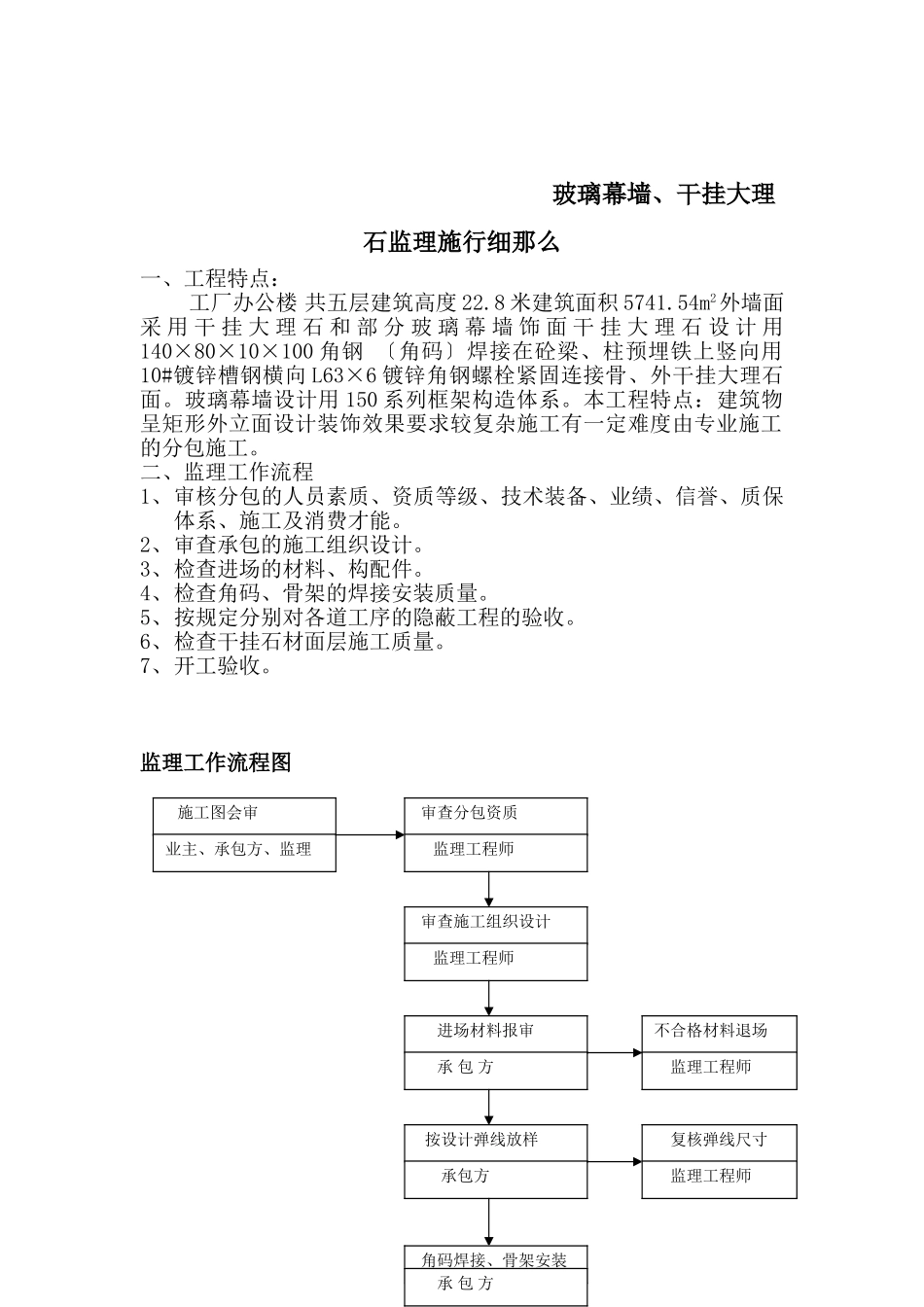

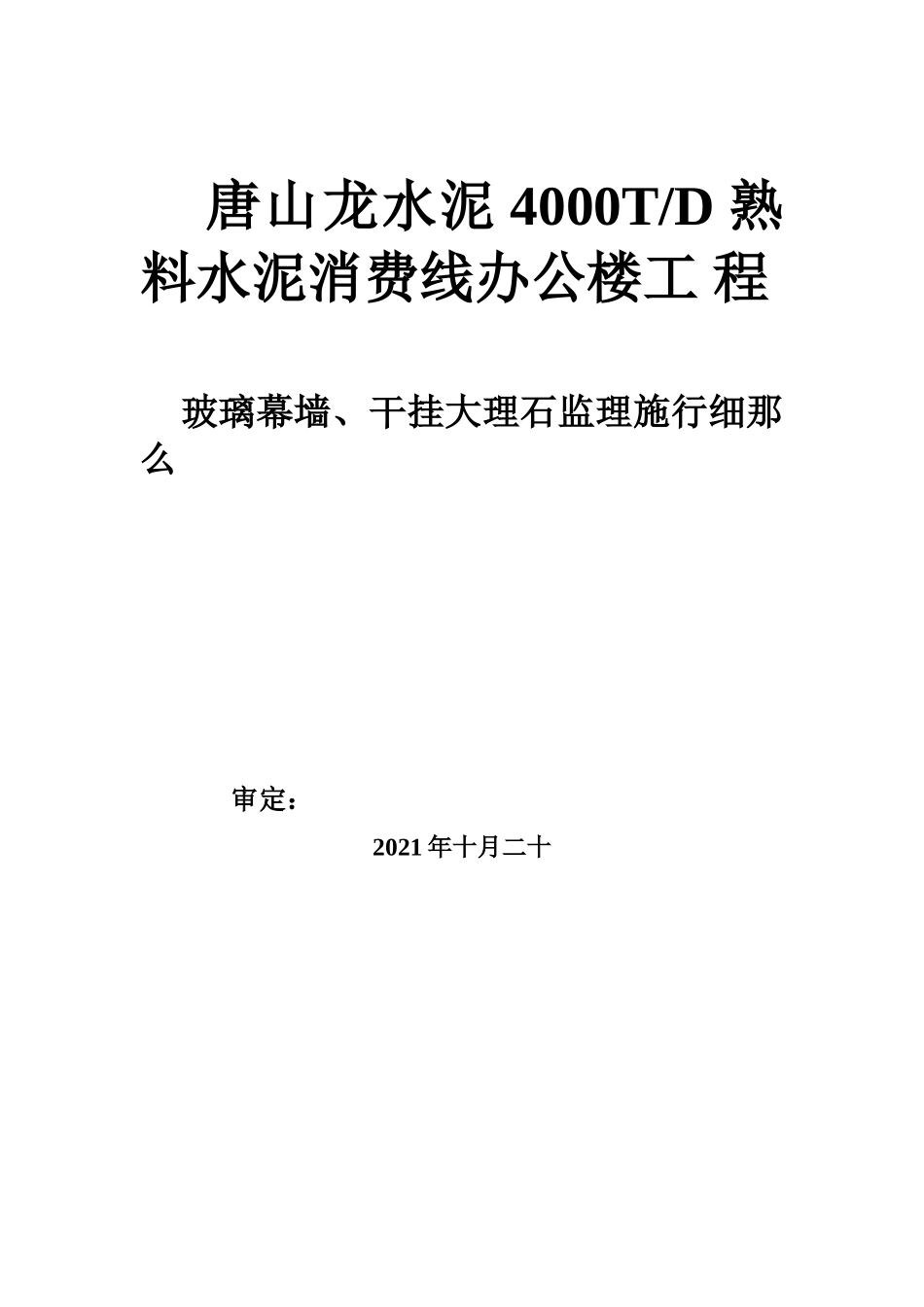

唐山龙水泥4000T/D熟料水泥消费线办公楼工程玻璃幕墙、干挂大理石监理施行细那么审定：2021年十月二十玻璃幕墙、干挂大理石监理施行细那么一、工程特点：工厂办公楼共五层建筑高度22.8米建筑面积5741.54m2外墙面采用干挂大理石和部分玻璃幕墙饰面干挂大理石设计用140×80×10×100角钢〔角码〕焊接在砼梁、柱预埋铁上竖向用10#镀锌槽钢横向L63×6镀锌角钢螺栓紧固连接骨、外干挂大理石面。玻璃幕墙设计用150系列框架构造体系。本工程特点：建筑物呈矩形外立面设计装饰效果要求较复杂施工有一定难度由专业施工的分包施工。二、监理工作流程1、审核分包的人员素质、资质等级、技术装备、业绩、信誉、质保体系、施工及消费才能。2、审查承包的施工组织设计。3、检查进场的材料、构配件。4、检查角码、骨架的焊接安装质量。5、按规定分别对各道工序的隐蔽工程的验收。6、检查干挂石材面层施工质量。7、开工验收。监理工作流程图施工图会审业主、承包方、监理审查分包资质监理工程师审查施工组织设计监理工程师进场材料报审承包方按设计弹线放样承包方角码焊接、骨架安装承包方不合格材料退场监理工程师复核弹线尺寸监理工程师三、监理工作控制要点及目的值1、对有关干挂大理石的进场材料必须符合设计及验收要求主要验收以下材料：〔必须符合现行和工程技术规程〕1）镀锌槽钢、角钢。2）螺栓紧固件及有关的配件。3）大理石弯曲强度不小于8Mpa吸水率小于0.8。4）焊条、胶结材料、封材料。以上各种材料控制目的值详附表。2、角码焊接质量、骨架连接质量必须符合设计及验收规程根据规定建筑物高度100米以下抗震设防烈度小于8度的石材幕墙工程的质量要求。1）石材孔、槽的数量、深度、位置、尺寸应符合设计要求。2）幕墙主体构造的预埋件的位置、数量必须符合设计要求。3）镀锌槽钢、角钢及配件应防腐处理。4）花岗石幕墙的角钢、槽钢的框架主柱与主体构造预埋件的连接主柱与横梁的连接连接件与框架的连接连接件与花岗石面板的连接必须符合设计要求安装必须结实。3、花岗石幕墙的外表应平整、干净、无污染、缺损和裂缝。颜色和花纹应协调一致无明显色差无明显修痕。4、1〕花岗石幕墙的外表和板缝处理应符合设计要求注胶应饱满、实、连续、均匀、无气泡板缝宽度应符合技术的规定。隐蔽工程验收监理工程师面层材料安装承包方竣工验收业主、承包方、监理工程师质量检查监理工程师质量检查监理工程师2〕花岗石幕墙不应有渗漏、滴水线流水坡向应正确、顺直。5、每平方米大理石的外表质量和检验：项次项目质量要求检验、1裂痕、明显划伤和长度>100mm的细微划伤不允许观察2长度≤100mm的细微划伤≤8条用钢尺检查3擦伤总面积≤500平方米用钢尺检查6、大理石幕墙安装允许便差和检验：项次项目允许偏向〔mm〕检验光面麻面1幕墙垂直度幕墙高度≤30m10用经纬仪检查30m<幕墙高度≤60m1560m<幕墙高度≤90m20幕墙高度>90m252幕墙程度度3用程度仪检查3板材立面垂直度3用程度仪检查4板材上沿程度度2用1m程度尺和钢直尺检查5相邻板材板角错位1用钢直尺检查6幕墙外表平整度23用垂直检测尺检查7角方正24用垂直检测尺检查8接缝直线度34拉5m线缺乏5m拉通线用钢直尺检查9接缝上下差1--用钢直尺和塞尺检查10接缝宽度12用钢直尺检查7、有关幕墙工程的强迫性条文1）主体构造与幕墙连接的各种预埋件其数量、规格、位置和防腐处理必须符合设计要求。2）幕墙金属框架与主体构造预埋件的连接主柱与横梁的连接及幕墙面板的安装必须符合设计要求必须安装结实。8、玻璃幕墙工程所使用的各种材料、构件和组件的质量应符合设计要求及现行和工程技术的规定。9、1〕玻璃幕墙工程的横梁、立柱等主要受力杆件的截面受力部位的铝合金型材厚度实测不得小于3mm。2〕检验铝合金型材膜厚其检查指标如下：a〕极氧化膜膜厚平均大于15mm最小部分膜厚不下于12mm。b〕粉末静电喷涂层厚度平均直不小于60mm部分厚度不大于120mm且不小于4mm。c〕电泳涂漆复合膜厚不小于20mm。d〕氟碳喷涂涂层平均厚度不小于30mm最小部分厚度不小于25mm。3〕采用韦氏硬度计测量型材外表硬度测点3个取平均值修约至0.5个值。4〕检验型材外表色泽均匀、清洁程度在自然...
