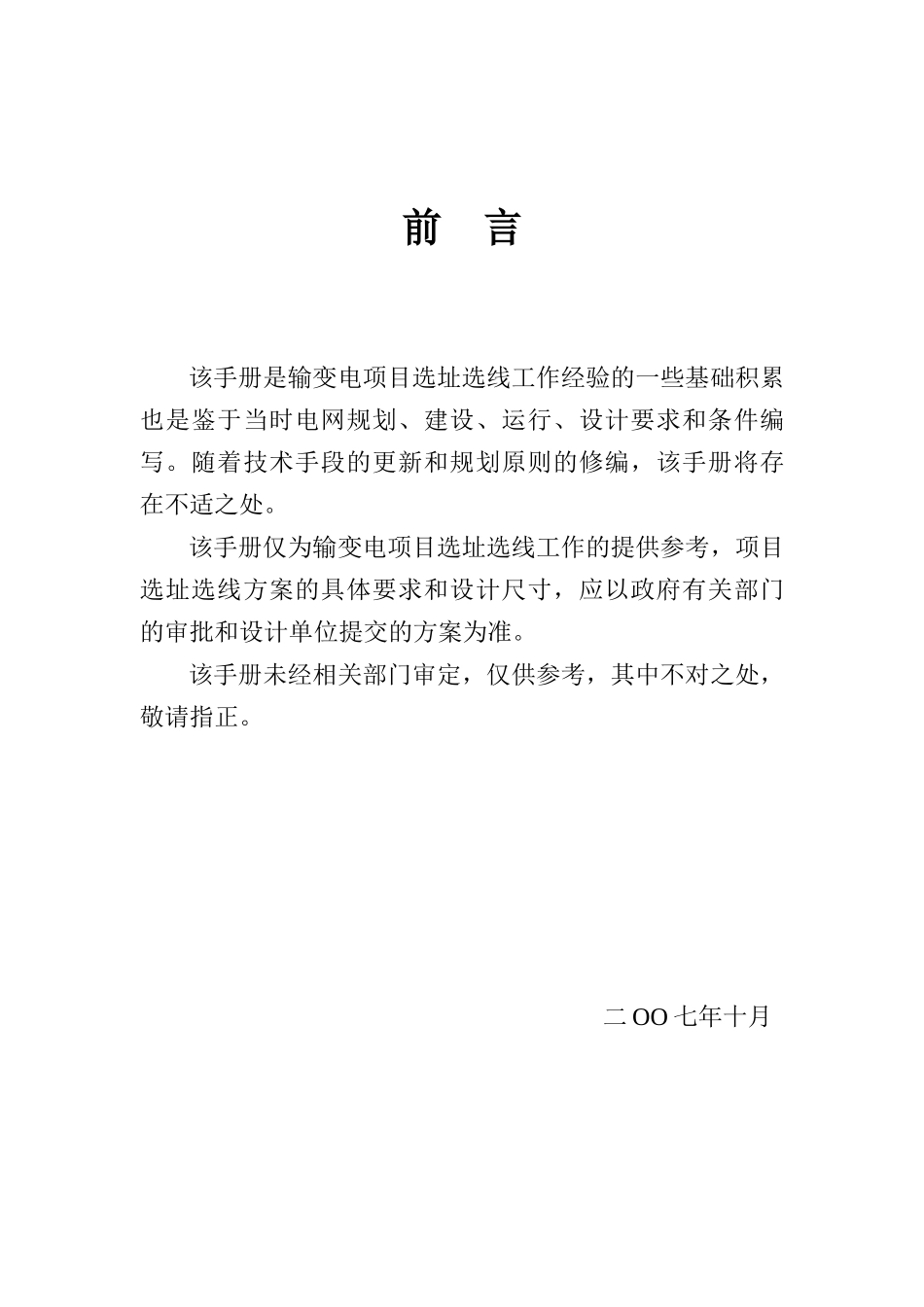

输变电项目选址选线工作手册（仅供参考）二OO七年十月前言该手册是输变电项目选址选线工作经验的一些基础积累也是鉴于当时电网规划、建设、运行、设计要求和条件编写。随着技术手段的更新和规划原则的修编，该手册将存在不适之处。该手册仅为输变电项目选址选线工作的提供参考，项目选址选线方案的具体要求和设计尺寸，应以政府有关部门的审批和设计单位提交的方案为准。该手册未经相关部门审定，仅供参考，其中不对之处，敬请指正。二OO七年十月变电站电网规划的要求一、变电站配置原则广州城中心区变电站一般采用户内配置方案，条件允许情况下可采用半户内（变压器户外布置）GIS配置；市郊区、工业区和番禺区变电站一般采用半户内配置方案，有条件也可采用户外GIS配置；花都区新华镇、增城市荔城镇、从化市街口镇变电站一般采用半户内配置方案，有条件也可采用户外GIS配置；此外其他地区变电站一般采用户外配置方案。二、110千伏变电站主变容量选取原则110千伏单台主变容量选择标准须按《广东电网规划设计技术原则》确定的原则执行。在该标准基础上，广州老城区、番禺、南沙等经济发达区域宜选用63MVA主变，从化北部、增城北部等经济欠发达地区宜选择40MVA主变，在经济较发达区域宜选用50MVA主变。三、110千伏变电站选址应靠近负荷中心变电站选址必须适应电力系统发展规划和布局要求，尽量接近主要用户，靠近负荷中心，减少输电线路投资和电能损耗。负荷密度很低的地区，以10千伏供电半径作为约束条件来选择变电站站址，导则上规定是小于15公里，我局规划技术原则的规定是小于10公里。此类地区主变容量可适当选小，目前我局此类地区较少。负荷密度每平方公里1～2万千瓦时，110千伏变电站之间的距离以3～4公里为宜；负荷密度每平方公里2～3万千瓦时，110千伏变电站之间的距离以2～3公里为宜；负荷密度每平方公里3～5万千瓦时，110千伏变电站之间的距离以1.5～2公里为宜；负荷密度每平方公里超过5万千瓦时，110千伏变电站之间的距离宜在1.5公里以内。四、新开发小区（园区）变电站的规划和建设报装用电负荷2万以上的工业区和商住小区，必须在其征地红线范围内配置110千伏及以上变电站及提供相应的线路走廊，其修建性详细规划应由市供电局出具意见，土地转让价格应按其土地开发的成本价格。城市规划的要求一、变电站选址必须符合城市规划，服从规划管理。根据《中华人民共和国城市规划法》，城市规划一般分总体规划和详细规划两个阶段进行。为了进一步控制和确定不同地段的土地用途、范围和容量，协调各项基础设施和公共设施的建设，在总体规划基础上，可以编制分区规划。城市总体规划包括：城市的性质、发展目标和发展规模，城市主要建设标准和定额指标，城市建设用地布局、功能分区和各项建设的总体部署、城市综合交通体系和河湖、绿地系统，各项专业规划，近期建设规划。城市总体规划应当和国土规划、区域规划、江河流域规划、土地利用总体规划相协调。城市详细规划应当在城市总体规划或者分区规划的基础上，对城市近期建设区域内各项建设做出具体规划。城市详细规划应当包括：规划地段各项建设的具体用地范围，建筑密度和高度等控制指标，总平面布置、工程管线综合规划和竖向规划。广州市城市规划体系概述：广州市城市规划编制体系分为：城市总体规划阶段、分区规划阶段、控制性详细规划阶段和修建性详细规划阶段。1、城市总体规划包括：城市总体发展战略规划、城市总体规划、近期建设规划和城市总体规划阶段的专项规划。广州市城市高压电网规划就是属于城市总体规划阶段的专项规划，它根据《广州市城市总体发展战略规划》和电网规划建设技术原则，把城市规划和电网规划在规划层面的紧密结合，使得电网规划符合城市规划发展的需要，城规划发展也为电网规划建设预留足够的空间和条件，有利于城市电力基础设施和城市建设协调发展，也有利于综合利用城市土地及空间资源。2、分区规划包括：片区发展规划、分区规划、建制镇（中心镇）的总体规划和分区规划阶段的专项规划。片区发展规划是对广州市城市总体发展战略规划、总体规划在不同发展片区的深化落实，确定各片区的协调策略与规...
