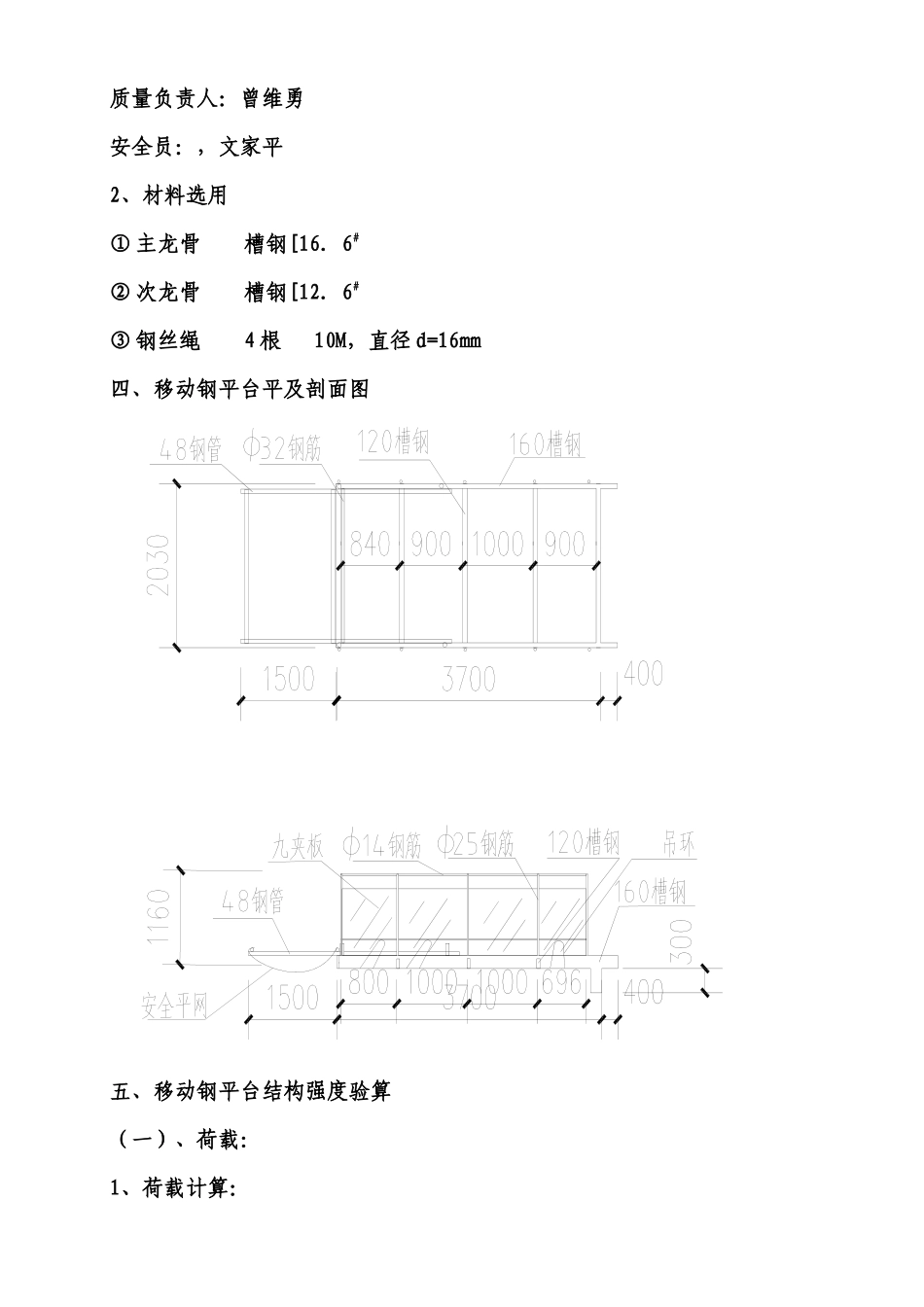

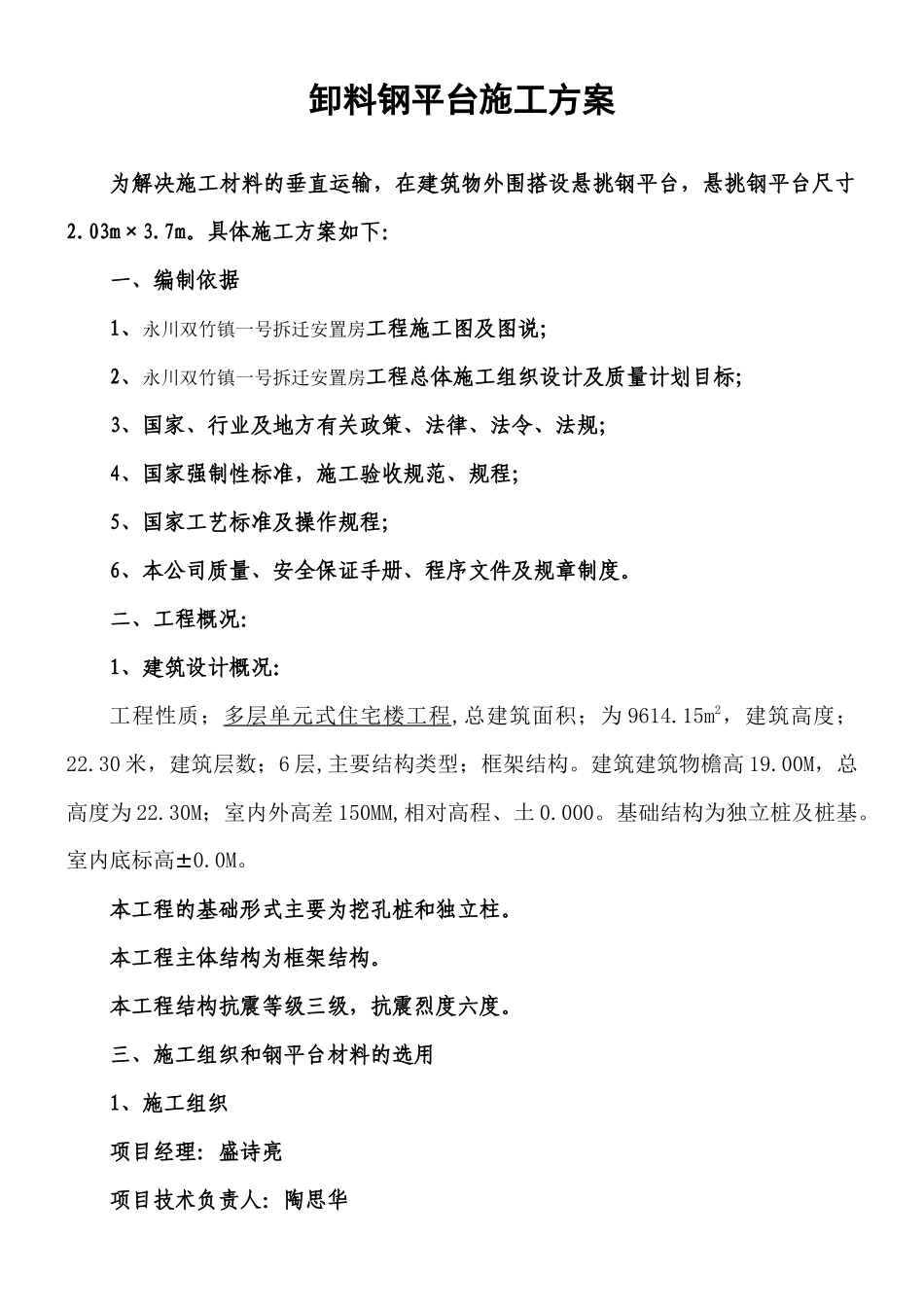

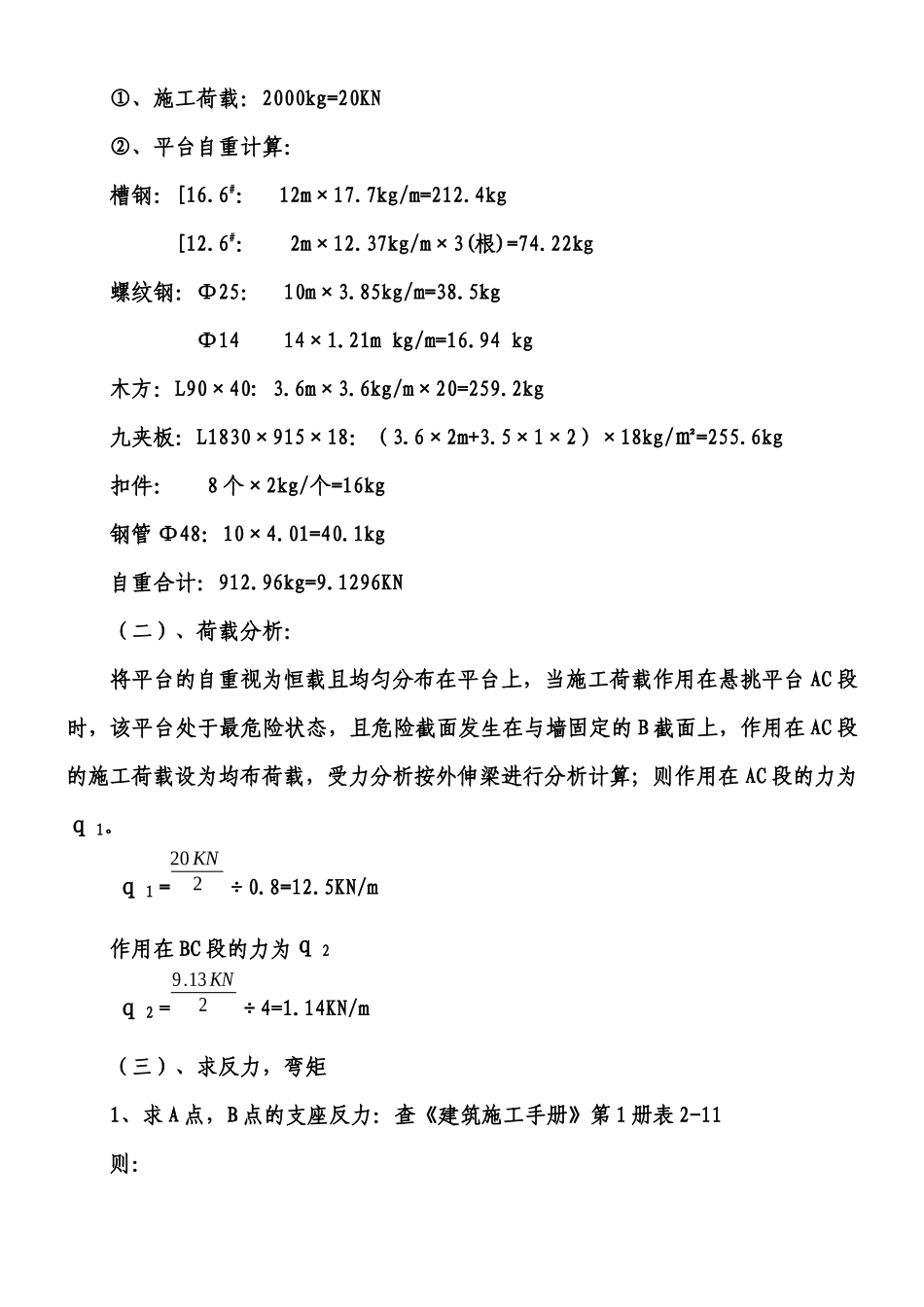

卸料钢平台施工方案为解决施工材料的垂直运输，在建筑物外围搭设悬挑钢平台，悬挑钢平台尺寸2.03m×3.7m。具体施工方案如下：一、编制依据1、永川双竹镇一号拆迁安置房工程施工图及图说；2、永川双竹镇一号拆迁安置房工程总体施工组织设计及质量计划目标；3、国家、行业及地方有关政策、法律、法令、法规；4、国家强制性标准，施工验收规范、规程；5、国家工艺标准及操作规程；6、本公司质量、安全保证手册、程序文件及规章制度。二、工程概况：1、建筑设计概况：工程性质；多层单元式住宅楼工程,总建筑面积；为9614.15m2，建筑高度；22.30米，建筑层数；6层,主要结构类型；框架结构。建筑建筑物檐高19.00M，总高度为22.30M；室内外高差150MM,相对高程、土0.000。基础结构为独立桩及桩基。室内底标高±0.0M。本工程的基础形式主要为挖孔桩和独立柱。本工程主体结构为框架结构。本工程结构抗震等级三级，抗震烈度六度。三、施工组织和钢平台材料的选用1、施工组织项目经理：盛诗亮项目技术负责人：陶思华质量负责人：曾维勇安全员：，文家平2、材料选用①主龙骨槽钢[16.6#②次龙骨槽钢[12.6#③钢丝绳4根10M，直径d=16mm四、移动钢平台平及剖面图五、移动钢平台结构强度验算（一）、荷载：1、荷载计算：①、施工荷载：2000kg=20KN②、平台自重计算：槽钢：[16.6#：12m×17.7kg/m=212.4kg[12.6#：2m×12.37kg/m×3(根)=74.22kg螺纹钢：Φ25：10m×3.85kg/m=38.5kgΦ1414×1.21mkg/m=16.94kg木方：L90×40:3.6m×3.6kg/m×20=259.2kg九夹板：L1830×915×18：（3.6×2m+3.5×1×2）×18kg/㎡=255.6kg扣件：8个×2kg/个=16kg钢管Φ48：10×4.01=40.1kg自重合计：912.96kg=9.1296KN（二）、荷载分析：将平台的自重视为恒载且均匀分布在平台上，当施工荷载作用在悬挑平台AC段时，该平台处于最危险状态，且危险截面发生在与墙固定的B截面上，作用在AC段的施工荷载设为均布荷载，受力分析按外伸梁进行分析计算；则作用在AC段的力为ｑ1。ｑ1=20KN2÷0.8=12.5KN/m作用在BC段的力为ｑ2ｑ2=9.13KN2÷4=1.14KN/m（三）、求反力，弯矩1、求A点，B点的支座反力：查《建筑施工手册》第1册表2-11则：RA=q2×L8(3+8aL+6q2L2)+q1a4(4+3aL)=1.14×3.28(3+8×0.83.2+6×0.823.22)+12.5×0.84(4+3×0.83.2)=11.94=11.94KN则RB=-q2×L8(5−6×a2L2)+(−3q1a24×L)=-1.14×3.28(5−6×0.823.22)+(−3×12.5×0.824×3.2)=-2.109-1.875=-3.984KN2、求钢丝绳所受的拉力S静。当搭设该平台的楼层高度较小时，S静相对较大，取H=2.9M。则：Sina=2.9√32+3.22=0.661S静=RASina=11.940.661=18.06KN3、求槽钢所受轴心拉力N。根据受力分析得：Ctga=NRA则：N=RA×Ctga=11.94×3.22.9=13.17KN4、求B点弯矩M：查《建筑施工手册》第1册表2-11得：M=q1×a24−q2×L28(1−2a2L2)=12.5×0.824−1.14×3.228(1−2×0.823.22)=2-1.27=0.73KN.m=730000N.mm（四）、验算钢丝绳及主龙骨槽钢的受力：1、钢丝绳拉力验算：根据公式：σ=S静S面≤[σ]选用6×24，直径d=18.5mm钢丝绳，其断面面积S面==113.04mm2σ=S静S面=20826N113.04mm2=184Mpa﹤[σ]=1373Mpa所以，钢丝绳6×24直径18.5mm是安全的。2、主龙骨[16.6#强度验算：该构件属拉弯破坏构件，承受静力荷载，故只作强度验算，由《建筑施工手册》表2-79中得公式：NAn+MxYxWnx+MyYyWny≤f进行验算式中：N-轴心拉力An-净截面面积F-钢材的抗拉，抗压，抗弯强度设计值Wnx、Wny-对X轴，Y轴的净截面抵抗矩Mx,My-绕X轴，Y轴的弯矩Yx、Yy-截面塑性发展系数槽钢的Yx=1.2、Yy=1.05（钢结构手册）①求N：N=15195N②求An：《建筑施工手册》表2-6得：公式：An=BH-（B-b）h查五金手册，[16.6#相关数据为：B=53mm，H=166mm,b=5.5mm,h=115mm则：An=166×53-（53-5.5）×115=8798-5462.5=3335.5mm2③求Mx,MyB点绕X轴的弯矩Mx=M=730000NmmB点绕Y轴的弯矩My=0④求WnxB点对X轴的Wnx，查《建筑施工手册》表2-6得：Wnx=1bH[BH3−(B−b)h3]=16×166[53×1663−(53−5.5)×1153]=170879.64mm3将以上所求各值代入强度验算公式：NAn+MxYxWnx+MyYyWny=151951215.5+7300001.2×170879.64+01.05×Wny=12.5+3.56=1...
