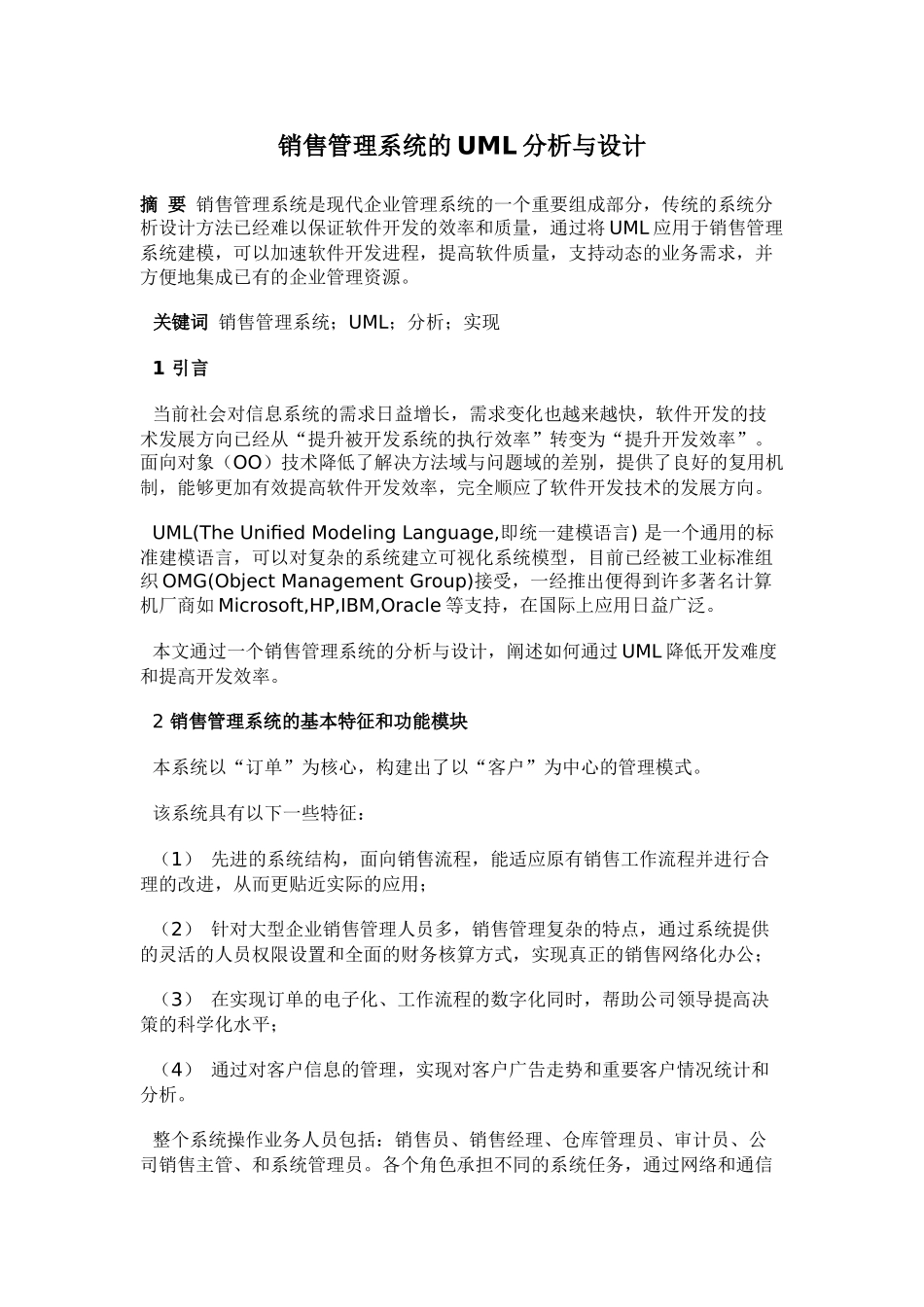

销售管理系统的UML分析与设计摘要销售管理系统是现代企业管理系统的一个重要组成部分，传统的系统分析设计方法已经难以保证软件开发的效率和质量，通过将UML应用于销售管理系统建模，可以加速软件开发进程，提高软件质量，支持动态的业务需求，并方便地集成已有的企业管理资源。关键词销售管理系统；UML；分析；实现1引言当前社会对信息系统的需求日益增长，需求变化也越来越快，软件开发的技术发展方向已经从“提升被开发系统的执行效率”转变为“提升开发效率”。面向对象（OO）技术降低了解决方法域与问题域的差别，提供了良好的复用机制，能够更加有效提高软件开发效率，完全顺应了软件开发技术的发展方向。UML(TheUnifiedModelingLanguage,即统一建模语言)是一个通用的标准建模语言，可以对复杂的系统建立可视化系统模型，目前已经被工业标准组织OMG(ObjectManagementGroup)接受，一经推出便得到许多著名计算机厂商如Microsoft,HP,IBM,Oracle等支持，在国际上应用日益广泛。本文通过一个销售管理系统的分析与设计，阐述如何通过UML降低开发难度和提高开发效率。2销售管理系统的基本特征和功能模块本系统以“订单”为核心，构建出了以“客户”为中心的管理模式。该系统具有以下一些特征：（1）先进的系统结构，面向销售流程，能适应原有销售工作流程并进行合理的改进，从而更贴近实际的应用；（2）针对大型企业销售管理人员多，销售管理复杂的特点，通过系统提供的灵活的人员权限设置和全面的财务核算方式，实现真正的销售网络化办公；（3）在实现订单的电子化、工作流程的数字化同时，帮助公司领导提高决策的科学化水平；（4）通过对客户信息的管理，实现对客户广告走势和重要客户情况统计和分析。整个系统操作业务人员包括：销售员、销售经理、仓库管理员、审计员、公司销售主管、和系统管理员。各个角色承担不同的系统任务，通过网络和通信系统，连接到销售管理系统，使用统一的访问界面，进行日常的销售业务操作，最终实现销售部门业务的正常运转。3系统的UML分析与实现UML概述及特点UML是一种编制系统蓝图的标准化语言，可以对大型复杂系统的各种成分可视化说明并构造系统模型，以及建立各种必要的文档。UML通过三类图形建立系统模型：UseCase图，静态结构图（类图，对象图，组件图，配置图）和动态行为图（顺序图，协同图，状态图，活动图），这些图可以从不同抽象角度使系统可视化。UML具有面向对象、可视化、独立与开发过程和程序设计语言以及易于掌握使用等特点。UML适用于各种规模的系统开发，能促进软件复用，方便地集成已有的系统并有效减少开发中的各种风险。UML在销售管理系统中的实际应用UML是一种建模语言，是系统开发的一个组成部分，本身并没有关于开发过程概念的定义和表示符号。UML的创始人booch,Jacobson和RumBaugh在rational公司的支持下综合了多种系统开发过程的长处，提出新的面向对象的开发过程，称为Rational统一过程（RationalUnifiedProcess,RUP）。RUP过程的核心工作流程包括：业务建模、需求分析、系统分析与设计和实现、实现、测试和系统部署。下面通过UML来分析并构造销售管理系统模型，并结合Rational统一过程加以描述，图形使用RationalRose工具软件绘制。3.1销售管理系统的业务建模和需求分析业务模型和需求分析的目的是对系统进行评估，采集和分析系统的需求，理解系统要解决的问题，重点是充分考虑系统的实用性。结果可以用一个业务用例（BusinessUseCase）框图表达，根据销售系统的基本特征和功能可得到本系统的用例图，如图2。图1销售管理系统业务用例框图模型中的活动者代表外部与系统交互的单元，包括销售员、销售经理、仓库管理员、审计员、公司销售主管、和系统管理员；业务用例框图是对系统需求的描述，表达了系统的功能和所提供的服务，包括客户管理子系统、订单管理子系统、销售统计子系统、产品管理子系统系统管理子系统。图2是销售管理系统层次的用例模型，只包含了最基本的UseCase模型，是系统的高层抽象。在开发过程中，随着对系统需求认识的不断加深，用例模型可以从顶向下不断细化，演化出更加详细的UseCase模型。根据系...
