G309顶管施工方案VIP免费

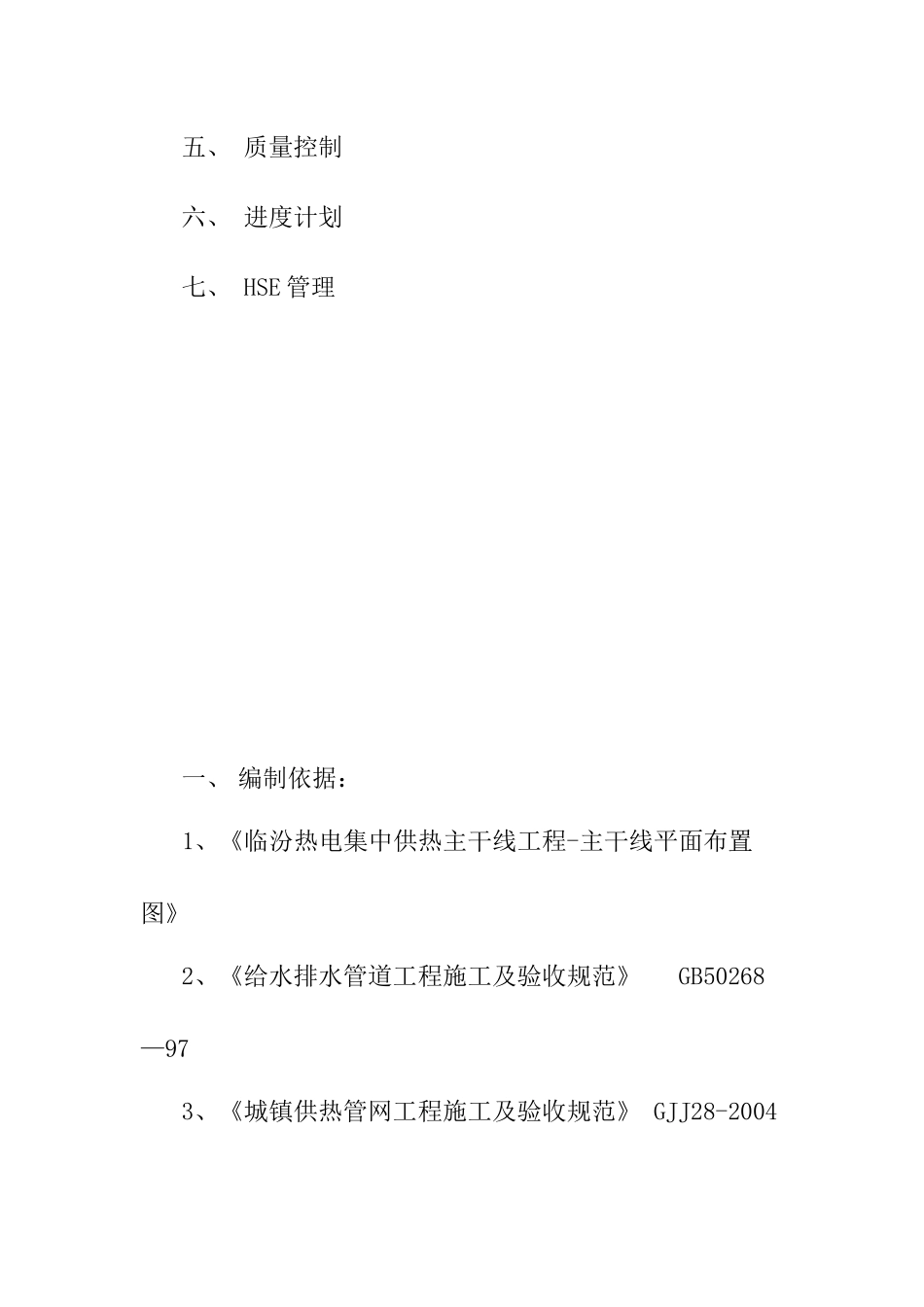

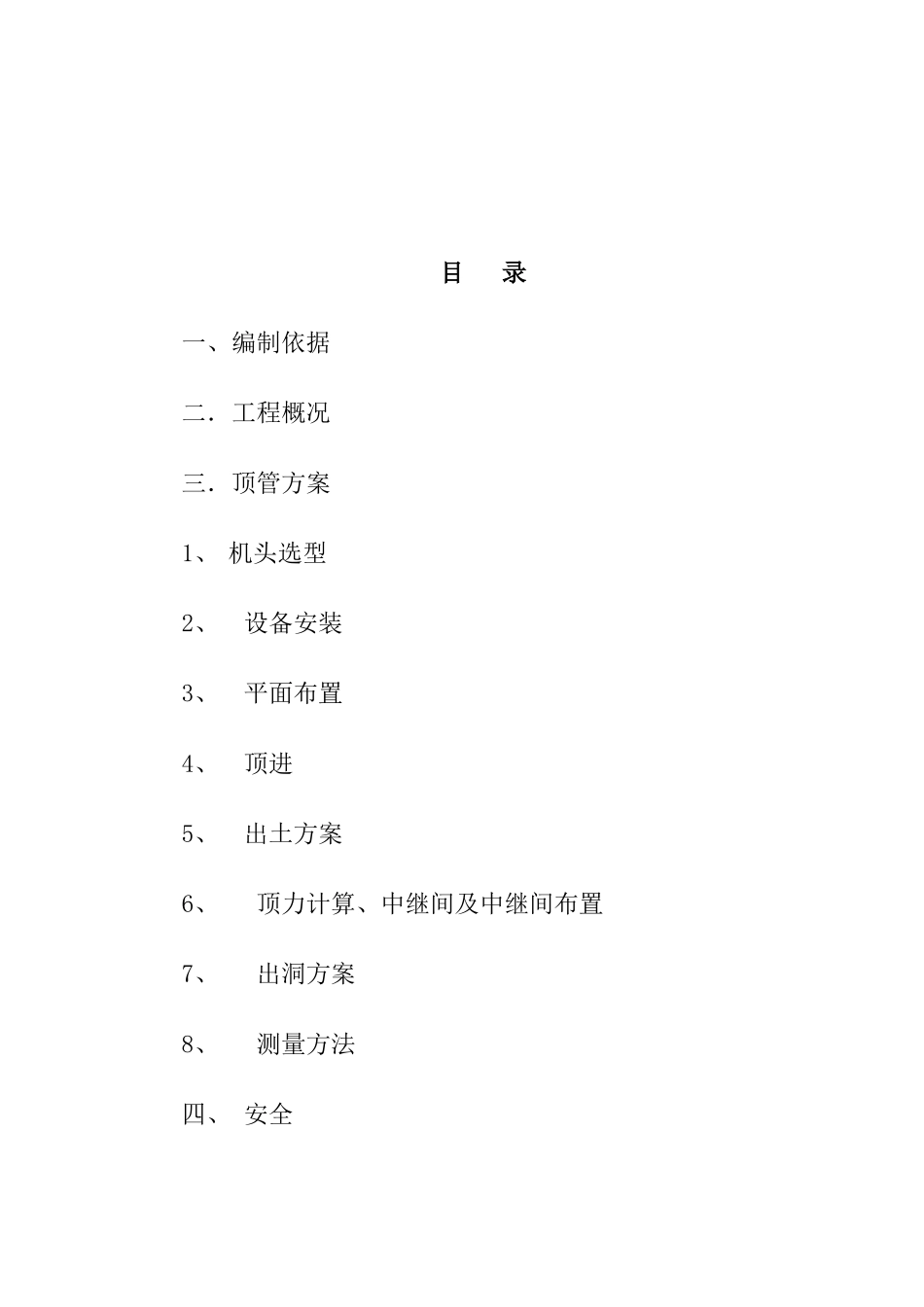

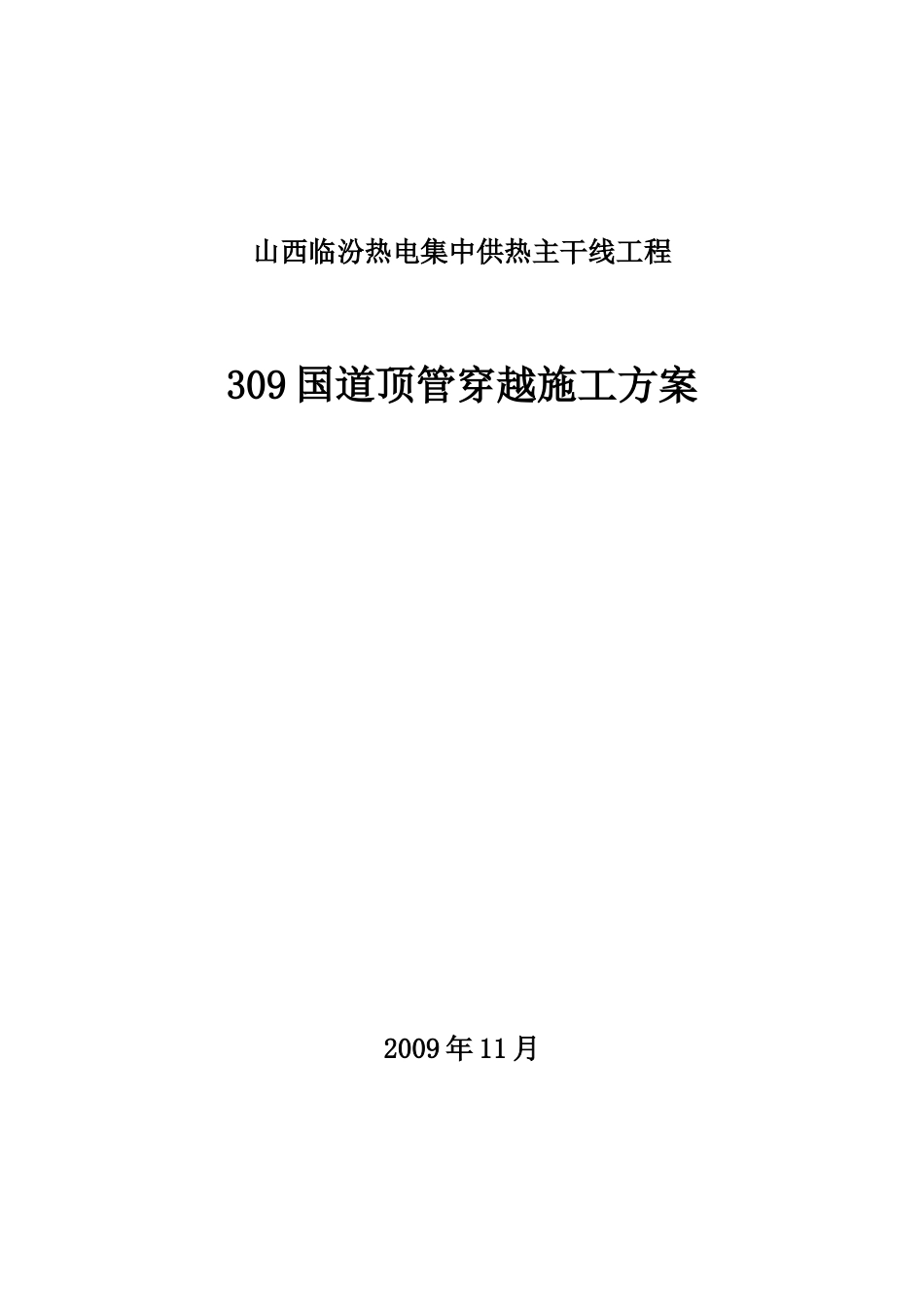

山西临汾热电集中供热主干线工程309国道顶管穿越施工方案2009年11月目录一、编制依据二．工程概况三．顶管方案1、机头选型2、设备安装3、平面布置4、顶进5、出土方案6、顶力计算、中继间及中继间布置7、出洞方案8、测量方法四、安全五、质量控制六、进度计划七、HSE管理一、编制依据：1、《临汾热电集中供热主干线工程-主干线平面布置图》2、《给水排水管道工程施工及验收规范》GB50268—973、《城镇供热管网工程施工及验收规范》GJJ28-20044、《给水排水构筑物施工及验收规范》GBJ141--905、《国家建筑标准设计—给水排水标准图集》S2（下）（2002）二、工程概况临汾热电集中供热主干线顶管穿越309国道工程，位于临汾市西郊金殿镇小榆村西一中石化加油站西侧（K1157+500）。穿越处座标为X=3995096.500；Y=37537036.121。穿越长度38米，为2道Dn2000和1道Dn800钢筋混凝土管。管顶深度分别为路面以下2.2米和1.5米（详见横断面图）。三、顶管方案3.1、设备的选择选择QYS型50-800吨系列中的500t液压千斤顶和BZ50-15B型超高压电动油泵站。3.2、设备安装3.2.1导轨应选用钢质材料制作，其安装应符合下列工序：A、两导轨应顺直、平行、等高，其纵坡应与管道设计坡度一致；B、导轨安装的允许偏差应为：轴线位置：3mm顶面高程：0～+3mm两轨内距：±2mmC、安装后的导轨应牢固，不得在使用中产生位移，并应经常检查校核。3.2.2千斤顶的安装应符合下列工序：A、千斤顶宜固定在支架上，并与管道中心的垂线对称，其合力的作用点应在管道中心的垂直线上；B、当千斤顶多于一台时，宜取偶数，且其规格宜相同；当规格不同时，其行程应同步，并应将同规格的千斤顶对称布置；C、千斤顶的油路应并联，每台千斤顶应有进油、退油的控制系统。3.2.3油泵安装和运转应符合下列工序：A、油泵宜设置在千斤顶附近，油管应顺直、转角少；B、油泵应与千斤顶相匹配，并应有备用油泵；油泵安装完毕，应进行试运转；C、顶进开始时，应缓慢进行，待各接触部位密合后，再按正常顶进速度顶进；D、顶进中若发现油压突然增高，应立即停止顶进，检查原因并经处理后方可继续顶进；E、千斤顶活塞退回时，油压不得过大，速度不得过快。3.2.4分块拼装式顶铁的质量应符合下列工序：A、顶铁应有足够的刚度；B、顶铁宜采用铸钢整体浇铸或采用型钢焊接成型；当采用焊接成型时，焊缝不得高出表面，且不得脱焊；C、顶铁的相邻面应互相垂直；D、同种规格的顶铁尺寸应相同；E、顶铁上应有锁定装置；F、顶铁单块放置时应能保持稳定。3.2.5顶铁的安装和使用应符合下列工序：A、安装后的顶铁轴线应与管道轴线平行、对称，顶铁与导轨和顶铁之间的接触面不得有泥土、油污；B更换顶铁时，应先使用长度大的顶铁；顶铁拼装后应锁定；C、顶铁的允许联接长度，应根据顶铁的截面尺寸确定。当采用截面为20cm×30cm顶铁时，单行顺向使用的长度不得大于1.5m；双行使用的长度不得大于2.5m，且应在中间加横向顶铁相联；D、顶铁与管口之间应采用缓冲材料衬垫，当顶力接近管节材料的允许抗压强度时，管端应增加U形或环形顶铁；E、顶进时，工作人员不得在顶铁上方及侧面停留，并应随时观察顶铁有无异常迹象。3.2.6采用起重设备下管时应符合下列工序：A、正式作业前应试吊，吊离地面10cm左右时，检查重物捆扎情况和制动性能，确认安全后方可起吊；B、下管时工作坑内严禁站人，当管节距导轨小于50cm时，操作人员方可近前工作；C、严禁超负荷吊装。3.3、平面布置、井内布置及管内布置3.3.1在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。布局要合理，环境整洁、卫生，并有专职人员进行管理。3.3.2现场布置采用16t汽吊，设备进场时，采用25t汽车吊车。3.3.3管道顶进时，起吊设备采用起重能力为25t的吊车。3.3.4工作坑内布置工作坑井内布置主要是后靠背、导轨、千斤顶、钢制扶梯等。3.4顶进3.4.1开始顶进前应检查下列内容，确认条件具备时方可开始顶进。A全部设备经过检查并经过试运转；B工具管在导轨上的中心线、坡度和高程符合施工的要求；C防止流动性土或地下水由洞口进入工作坑的措施；3.5、出土...
