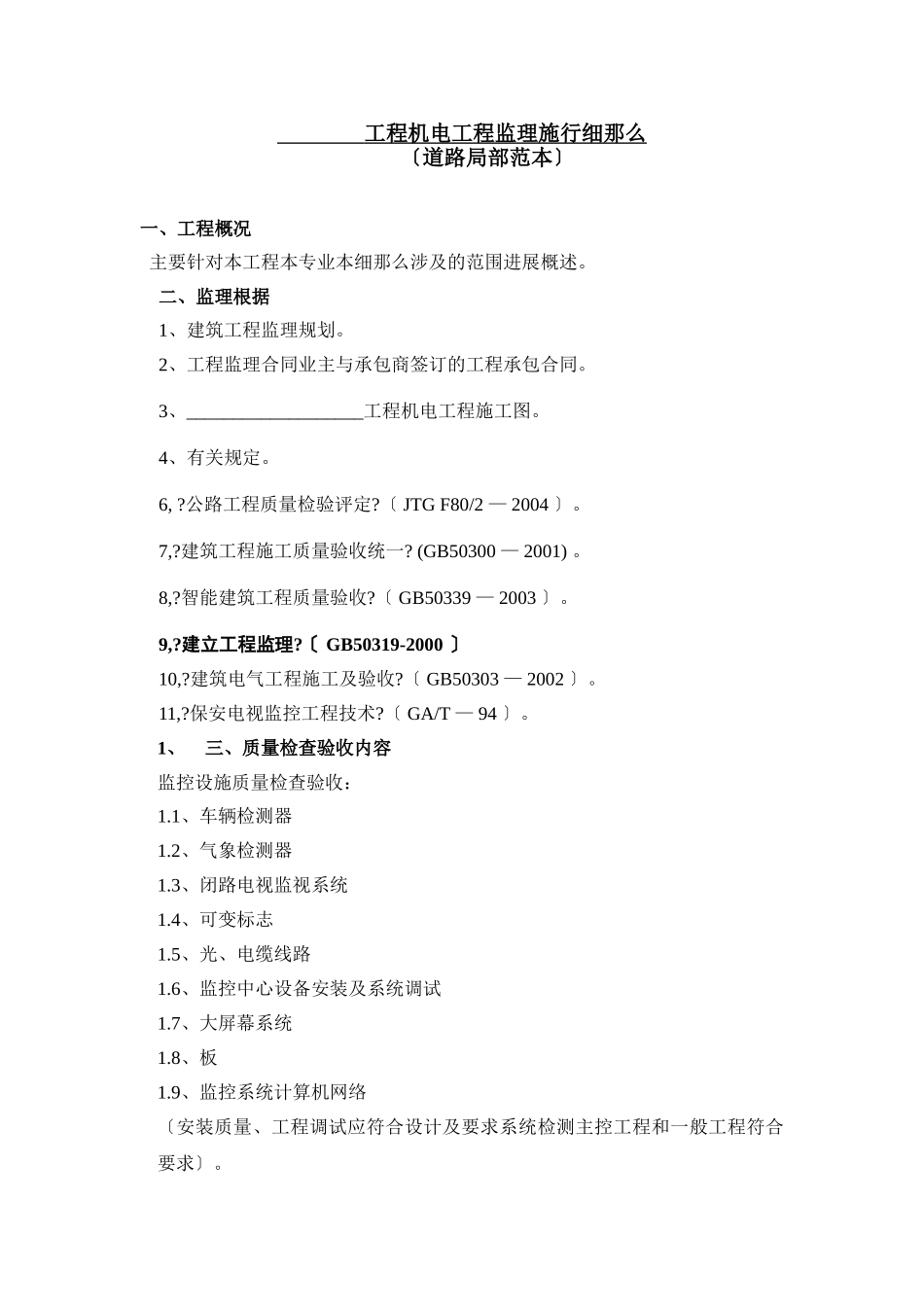

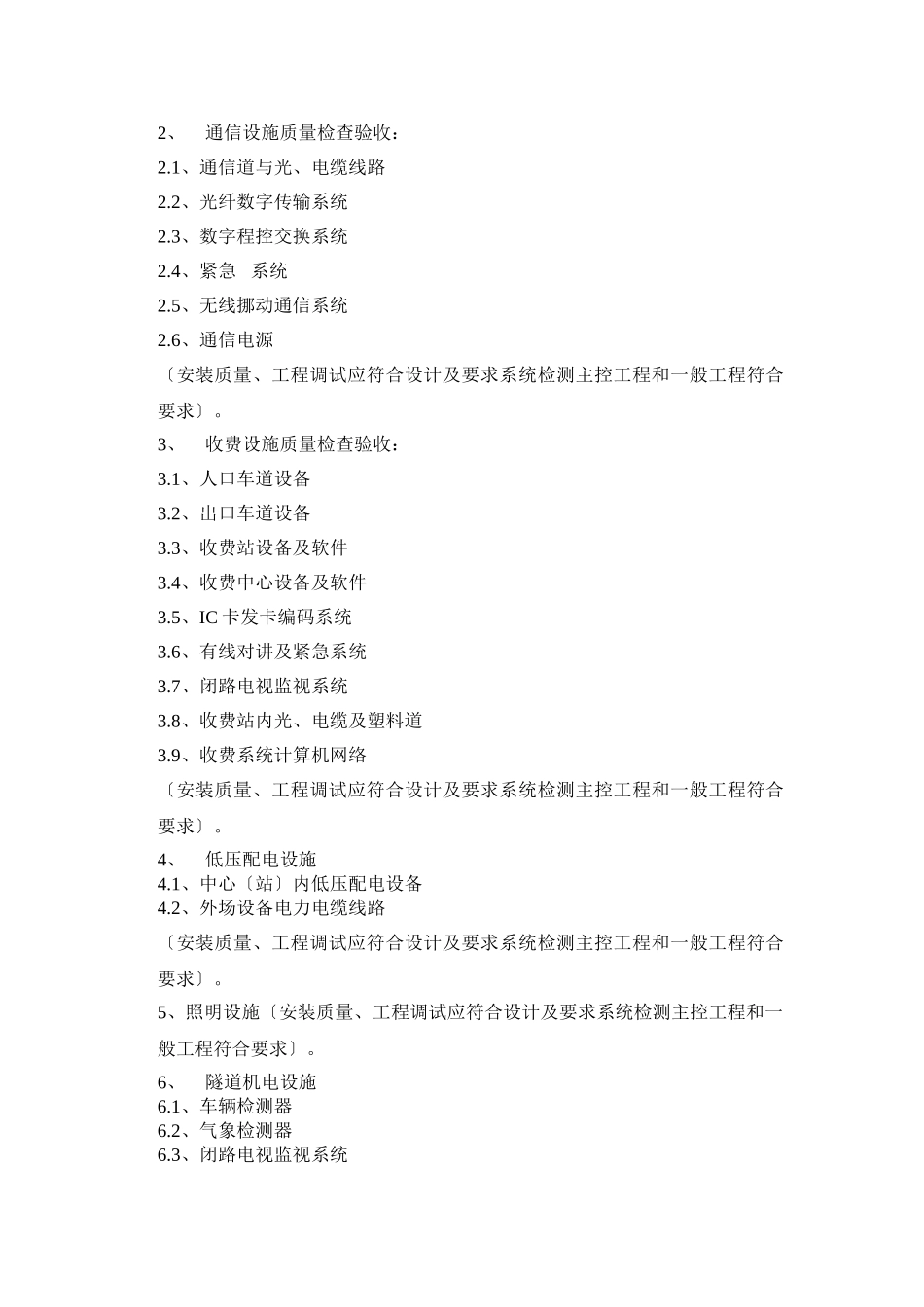

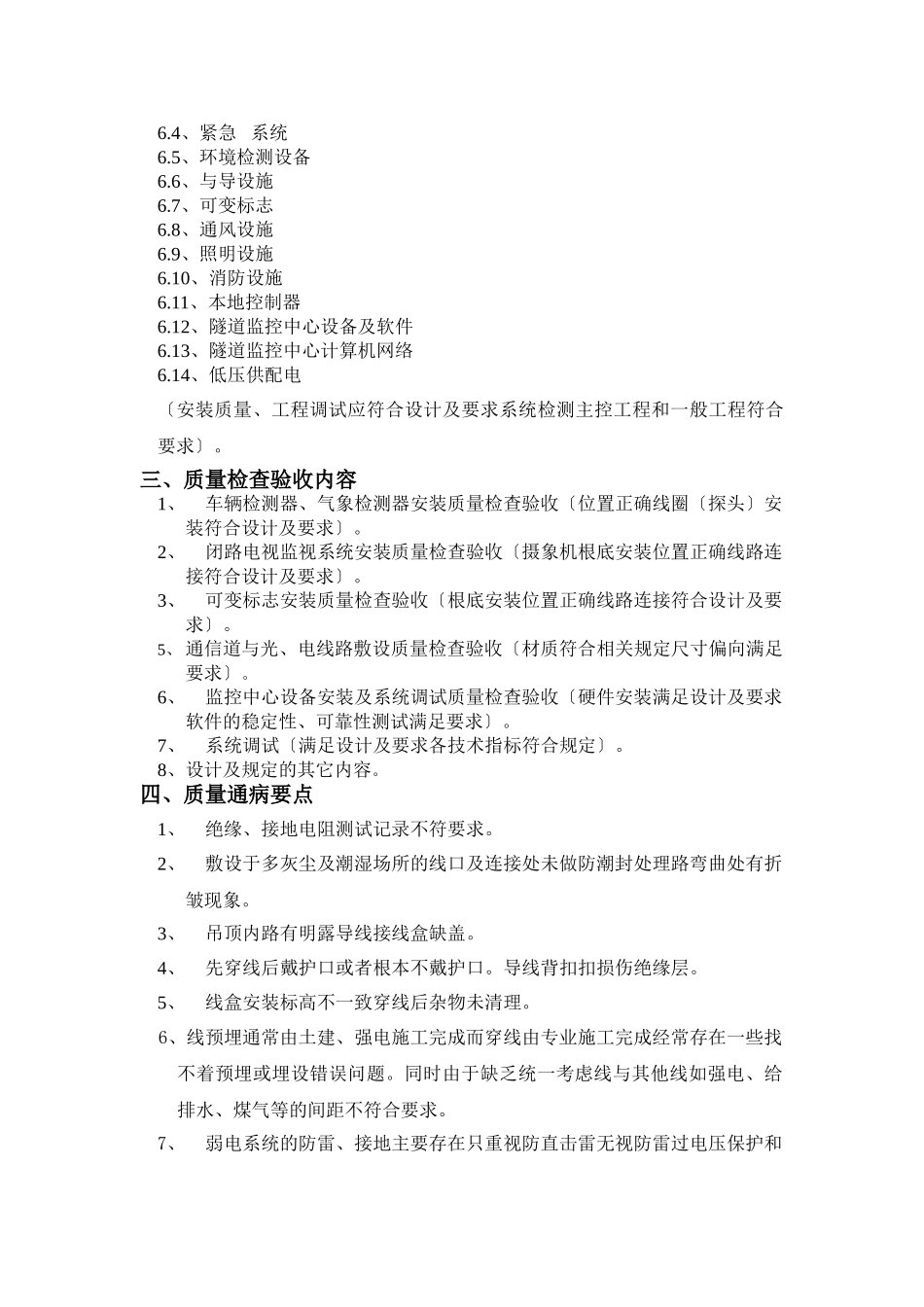

工程机电工程监理施行细那么〔道路局部范本〕一、工程概况主要针对本工程本专业本细那么涉及的范围进展概述。二、监理根据1、建筑工程监理规划。2、工程监理合同业主与承包商签订的工程承包合同。3、___________________工程机电工程施工图。4、有关规定。6,?公路工程质量检验评定?〔JTGF80/2—2004〕。7,?建筑工程施工质量验收统一?(GB50300—2001)。8,?智能建筑工程质量验收?〔GB50339—2003〕。9,?建立工程监理?〔GB50319-2000〕10,?建筑电气工程施工及验收?〔GB50303—2002〕。11,?保安电视监控工程技术?〔GA/T—94〕。1、三、质量检查验收内容监控设施质量检查验收：1.1、车辆检测器1.2、气象检测器1.3、闭路电视监视系统1.4、可变标志1.5、光、电缆线路1.6、监控中心设备安装及系统调试1.7、大屏幕系统1.8、板1.9、监控系统计算机网络〔安装质量、工程调试应符合设计及要求系统检测主控工程和一般工程符合要求〕。2、通信设施质量检查验收：2.1、通信道与光、电缆线路2.2、光纤数字传输系统2.3、数字程控交换系统2.4、紧急系统2.5、无线挪动通信系统2.6、通信电源〔安装质量、工程调试应符合设计及要求系统检测主控工程和一般工程符合要求〕。3、收费设施质量检查验收：3.1、人口车道设备3.2、出口车道设备3.3、收费站设备及软件3.4、收费中心设备及软件3.5、IC卡发卡编码系统3.6、有线对讲及紧急系统3.7、闭路电视监视系统3.8、收费站内光、电缆及塑料道3.9、收费系统计算机网络〔安装质量、工程调试应符合设计及要求系统检测主控工程和一般工程符合要求〕。4、低压配电设施4.1、中心〔站〕内低压配电设备4.2、外场设备电力电缆线路〔安装质量、工程调试应符合设计及要求系统检测主控工程和一般工程符合要求〕。5、照明设施〔安装质量、工程调试应符合设计及要求系统检测主控工程和一般工程符合要求〕。6、隧道机电设施6.1、车辆检测器6.2、气象检测器6.3、闭路电视监视系统6.4、紧急系统6.5、环境检测设备6.6、与导设施6.7、可变标志6.8、通风设施6.9、照明设施6.10、消防设施6.11、本地控制器6.12、隧道监控中心设备及软件6.13、隧道监控中心计算机网络6.14、低压供配电〔安装质量、工程调试应符合设计及要求系统检测主控工程和一般工程符合要求〕。三、质量检查验收内容1、车辆检测器、气象检测器安装质量检查验收〔位置正确线圈〔探头〕安装符合设计及要求〕。2、闭路电视监视系统安装质量检查验收〔摄象机根底安装位置正确线路连接符合设计及要求〕。3、可变标志安装质量检查验收〔根底安装位置正确线路连接符合设计及要求〕。5、通信道与光、电线路敷设质量检查验收〔材质符合相关规定尺寸偏向满足要求〕。6、监控中心设备安装及系统调试质量检查验收〔硬件安装满足设计及要求软件的稳定性、可靠性测试满足要求〕。7、系统调试〔满足设计及要求各技术指标符合规定〕。8、设计及规定的其它内容。四、质量通病要点1、绝缘、接地电阻测试记录不符要求。2、敷设于多灰尘及潮湿场所的线口及连接处未做防潮封处理路弯曲处有折皱现象。3、吊顶内路有明露导线接线盒缺盖。4、先穿线后戴护口或者根本不戴护口。导线背扣扣损伤绝缘层。5、线盒安装标高不一致穿线后杂物未清理。6、线预埋通常由土建、强电施工完成而穿线由专业施工完成经常存在一些找不着预埋或埋设错误问题。同时由于缺乏统一考虑线与其他线如强电、给排水、煤气等的间距不符合要求。7、弱电系统的防雷、接地主要存在只重视防直击雷无视防雷过电压保护和浪涌吸收保护。8、对于有些弱电系统要求采用专门的引下线引至接地体上引下线上不能接其他任何系统的接地线。而有些施工在实际施工中经常将其他系统的接地线连接到专用的接地引下线上。9、设计及要求的其它质量要点。五、质量理措施〔一〕、施工质量预控要点1、熟悉图纸对设计要点、关键部位以及要注意的技术问题作到心中有数便于对监理工作和工程质量进预控。2、根据工程工程的特点协助业主选择好机电承包商。目前有的承包商只具有某一子项或某几子项的资质和经历有的仅仅是供货商和代销商调试、联机等工作尚需专业厂家来人指导。这样的承包商不能满足工程的...
