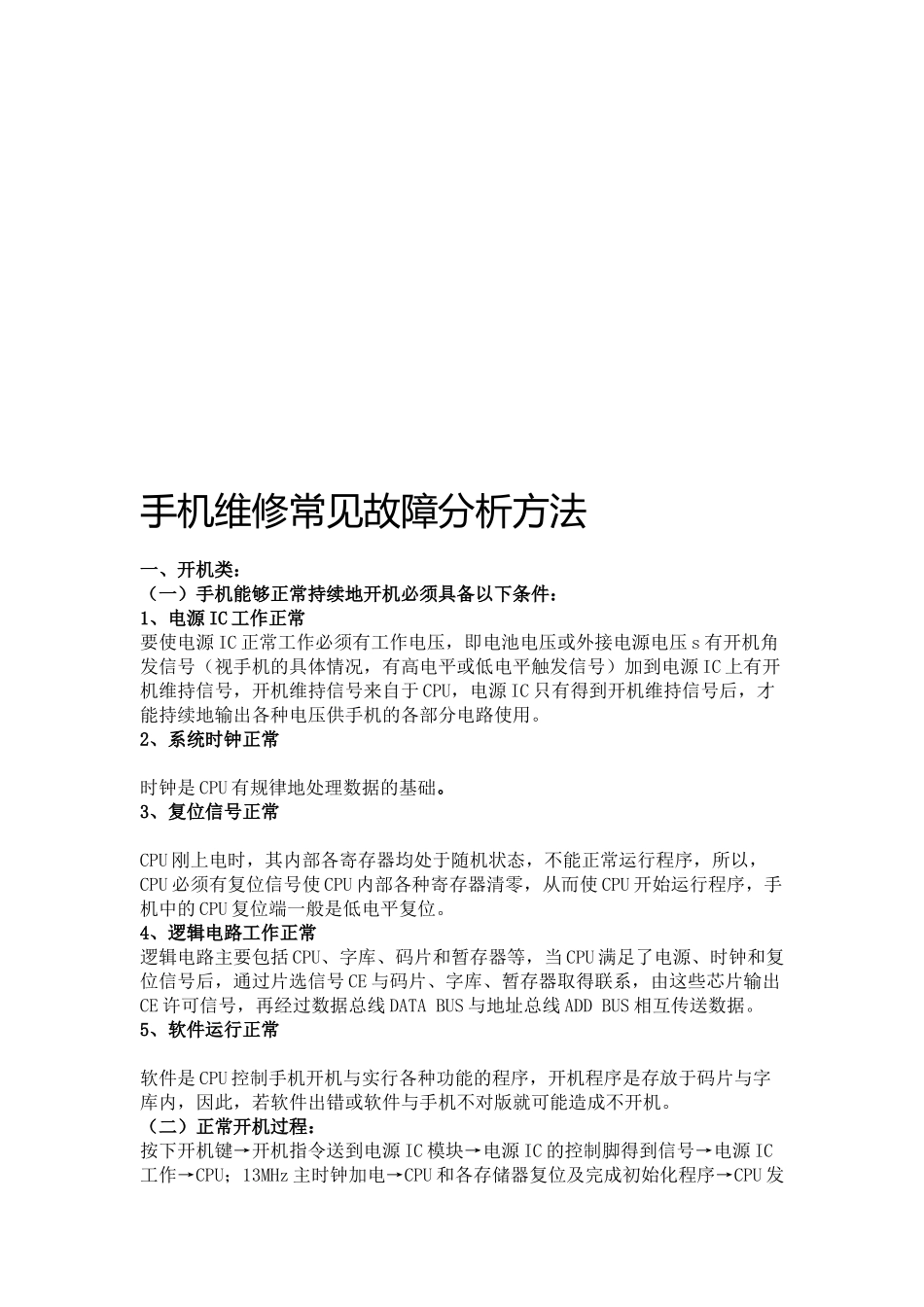

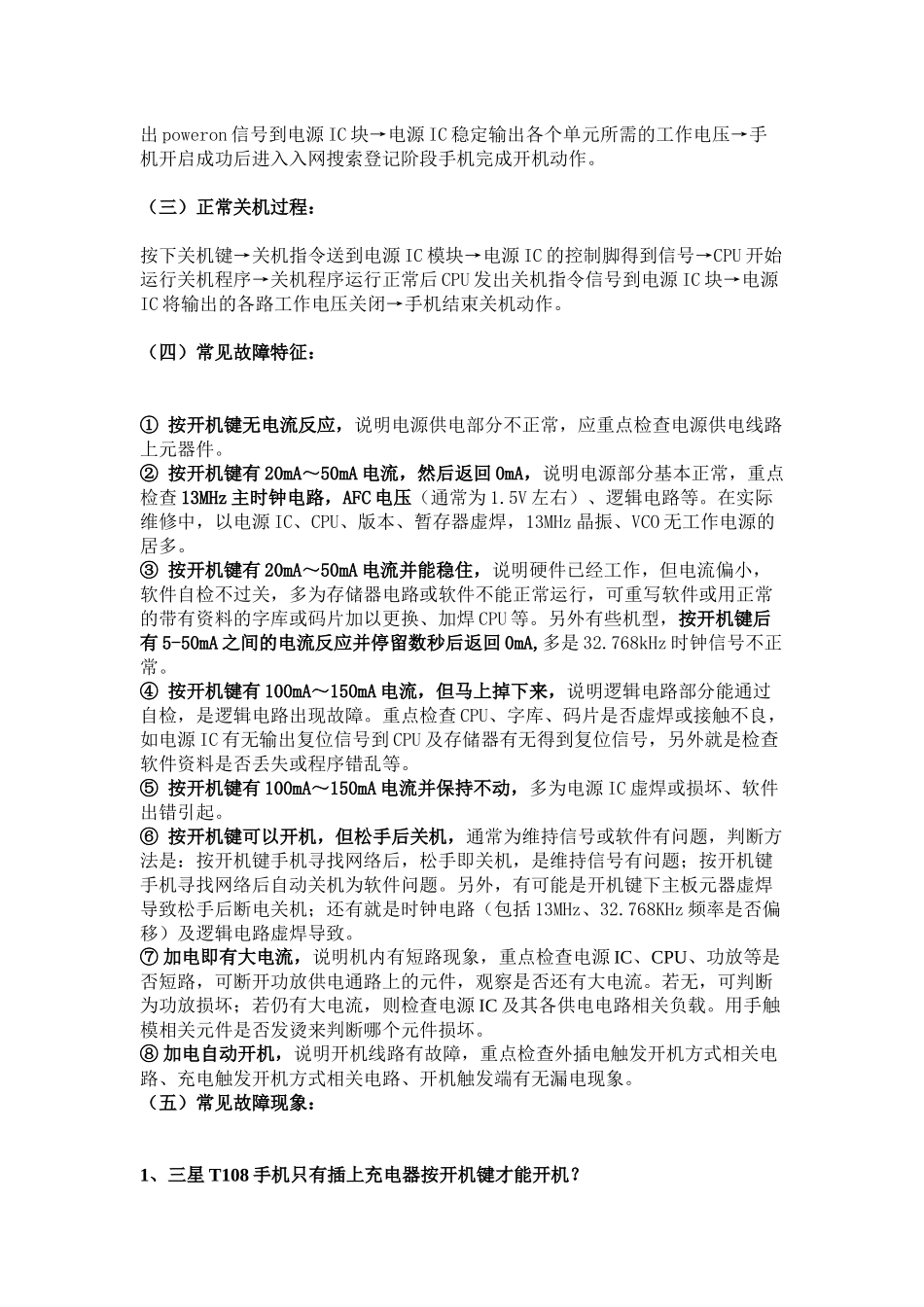

手机维修常见故障分析方法一、开机类：（一）手机能够正常持续地开机必须具备以下条件：1、电源IC工作正常要使电源IC正常工作必须有工作电压，即电池电压或外接电源电压s有开机角发信号（视手机的具体情况，有高电平或低电平触发信号）加到电源IC上有开机维持信号，开机维持信号来自于CPU，电源IC只有得到开机维持信号后，才能持续地输出各种电压供手机的各部分电路使用。2、系统时钟正常时钟是CPU有规律地处理数据的基础。3、复位信号正常CPU刚上电时，其内部各寄存器均处于随机状态，不能正常运行程序，所以，CPU必须有复位信号使CPU内部各种寄存器清零，从而使CPU开始运行程序，手机中的CPU复位端一般是低电平复位。4、逻辑电路工作正常逻辑电路主要包括CPU、字库、码片和暂存器等，当CPU满足了电源、时钟和复位信号后，通过片选信号CE与码片、字库、暂存器取得联系，由这些芯片输出CE许可信号，再经过数据总线DATABUS与地址总线ADDBUS相互传送数据。5、软件运行正常软件是CPU控制手机开机与实行各种功能的程序，开机程序是存放于码片与字库内，因此，若软件出错或软件与手机不对版就可能造成不开机。（二）正常开机过程：按下开机键→开机指令送到电源IC模块→电源IC的控制脚得到信号→电源IC工作→CPU；13MHz主时钟加电→CPU和各存储器复位及完成初始化程序→CPU发出poweron信号到电源IC块→电源IC稳定输出各个单元所需的工作电压→手机开启成功后进入入网搜索登记阶段手机完成开机动作。（三）正常关机过程：按下关机键→关机指令送到电源IC模块→电源IC的控制脚得到信号→CPU开始运行关机程序→关机程序运行正常后CPU发出关机指令信号到电源IC块→电源IC将输出的各路工作电压关闭→手机结束关机动作。（四）常见故障特征：①按开机键无电流反应，说明电源供电部分不正常，应重点检查电源供电线路上元器件。②按开机键有20mA～50mA电流，然后返回0mA，说明电源部分基本正常，重点检查13MHz主时钟电路，AFC电压（通常为1.5V左右）、逻辑电路等。在实际维修中，以电源IC、CPU、版本、暂存器虚焊，13MHz晶振、VCO无工作电源的居多。③按开机键有20mA～50mA电流并能稳住，说明硬件已经工作，但电流偏小，软件自检不过关，多为存储器电路或软件不能正常运行，可重写软件或用正常的带有资料的字库或码片加以更换、加焊CPU等。另外有些机型，按开机键后有5-50mA之间的电流反应并停留数秒后返回0mA,多是32.768kHz时钟信号不正常。④按开机键有100mA～150mA电流，但马上掉下来，说明逻辑电路部分能通过自检，是逻辑电路出现故障。重点检查CPU、字库、码片是否虚焊或接触不良，如电源IC有无输出复位信号到CPU及存储器有无得到复位信号，另外就是检查软件资料是否丢失或程序错乱等。⑤按开机键有100mA～150mA电流并保持不动，多为电源IC虚焊或损坏、软件出错引起。⑥按开机键可以开机，但松手后关机，通常为维持信号或软件有问题，判断方法是：按开机键手机寻找网络后，松手即关机，是维持信号有问题；按开机键手机寻找网络后自动关机为软件问题。另外，有可能是开机键下主板元器虚焊导致松手后断电关机；还有就是时钟电路（包括13MHz、32.768KHz频率是否偏移）及逻辑电路虚焊导致。⑦加电即有大电流，说明机内有短路现象，重点检查电源IC、CPU、功放等是否短路，可断开功放供电通路上的元件，观察是否还有大电流。若无，可判断为功放损坏；若仍有大电流，则检查电源IC及其各供电电路相关负载。用手触模相关元件是否发烫来判断哪个元件损坏。⑧加电自动开机，说明开机线路有故障，重点检查外插电触发开机方式相关电路、充电触发开机方式相关电路、开机触发端有无漏电现象。（五）常见故障现象：1、三星T108手机只有插上充电器按开机键才能开机？分析（可能原因）：①开机保护二极管D101内部的一个二极管坏导致，（D101的#3与#2间的电压差不应于0.6V）；②D101#3脚到开机键（或U802#2）断线；或开机键到电源正极断线；或开机键失效；③U107损坏，插入数据线才能开机，数据线内部将电源正极与尾插#18（DCVOLT）短接，从而导致D101导通保持开机。2、三星T108手机按开机键键盘灯闪亮一下，电...
