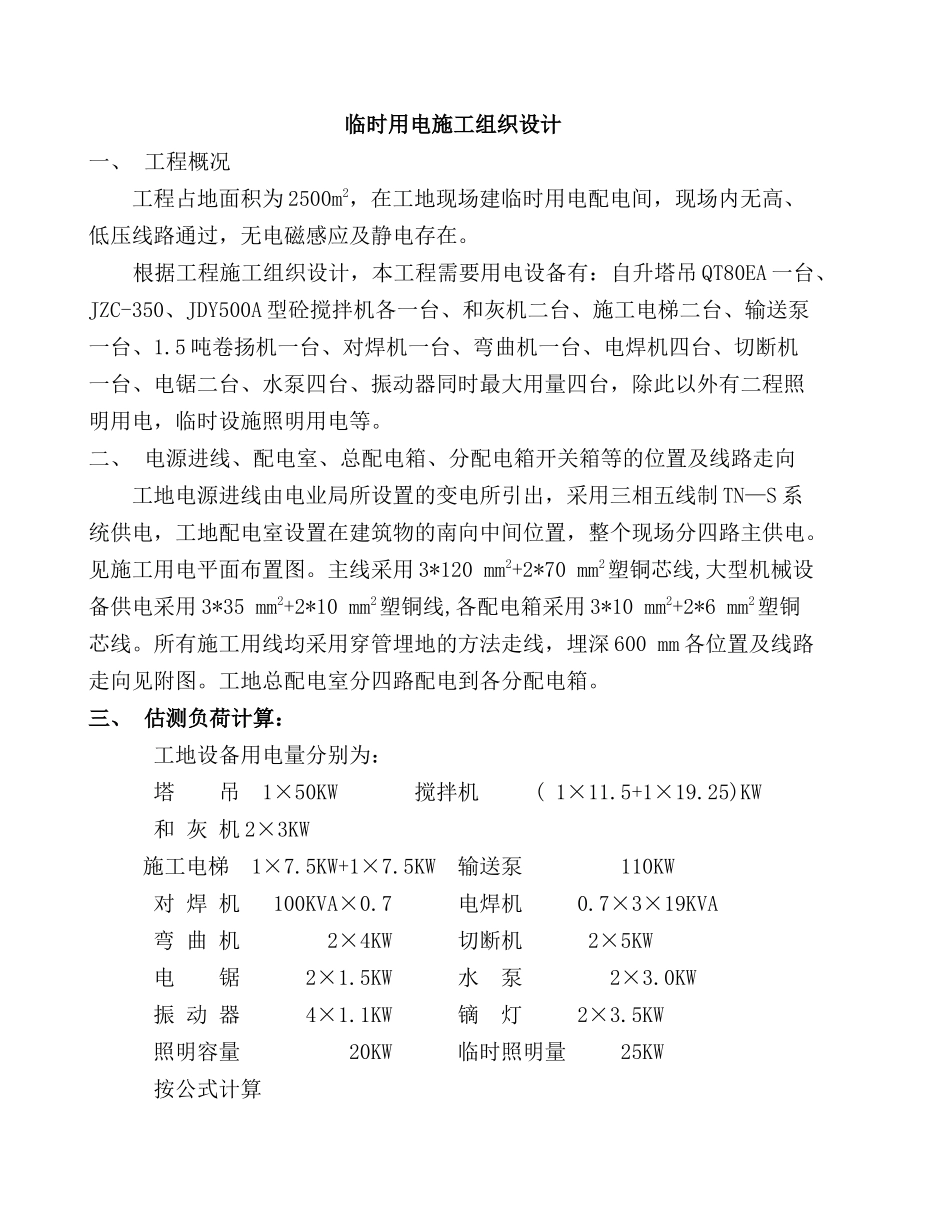

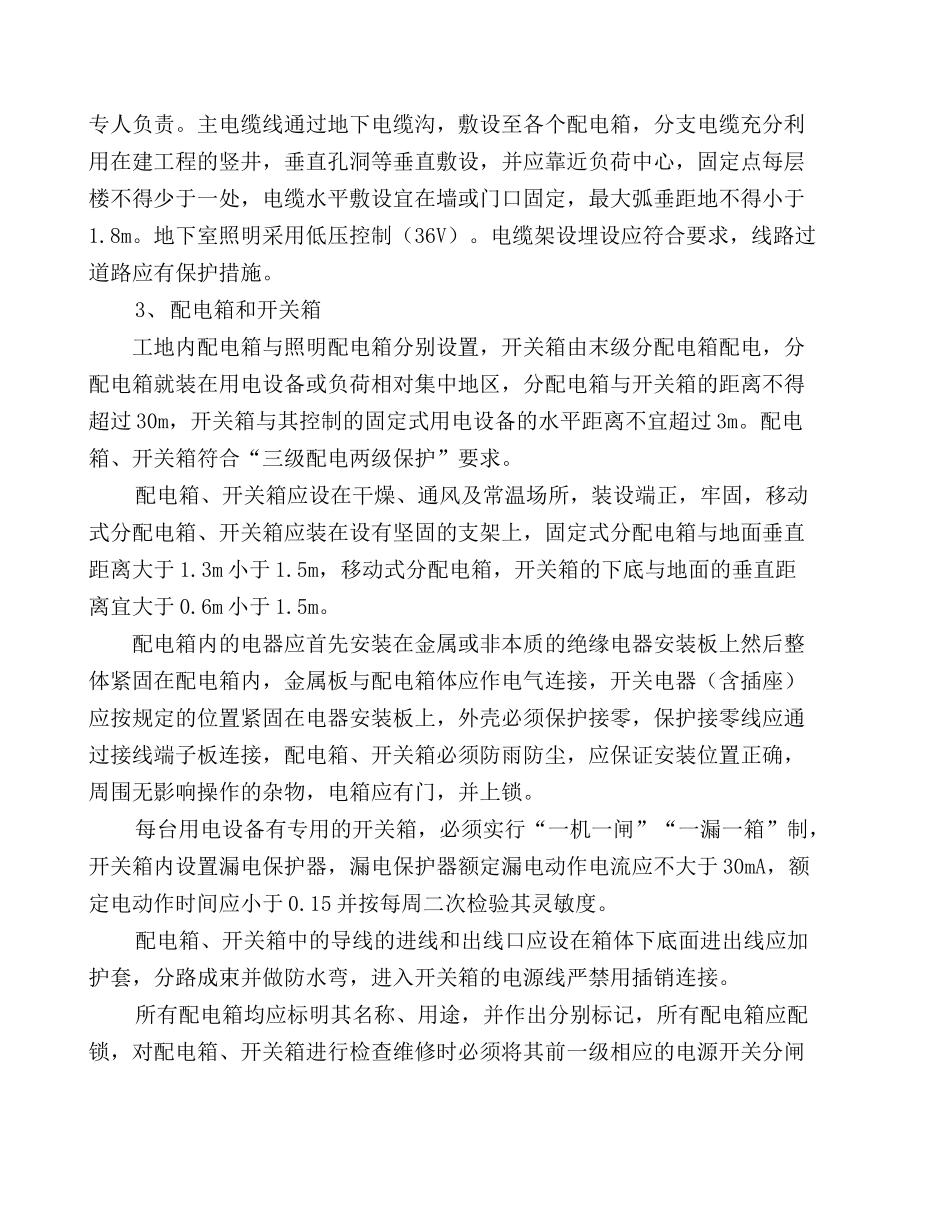

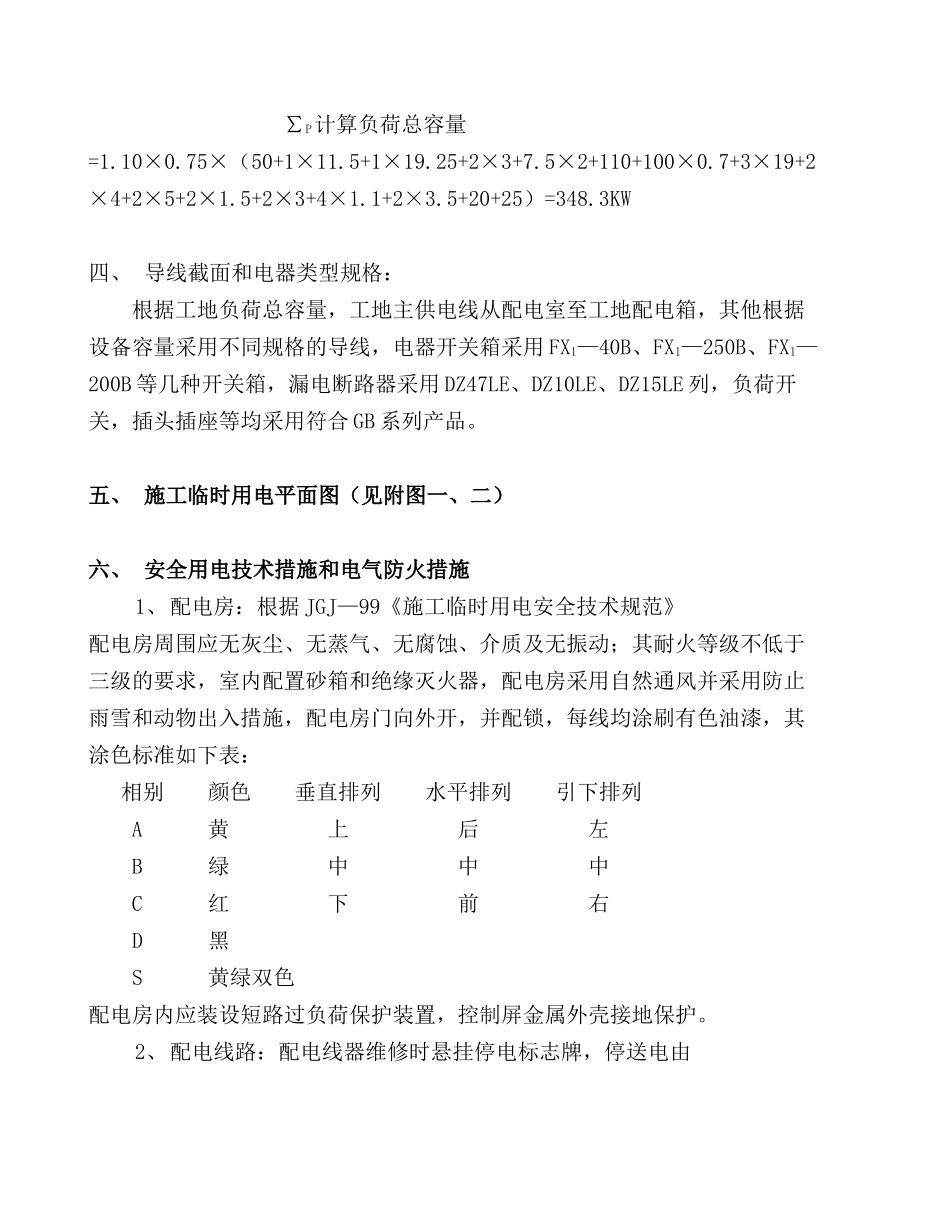

临时用电施工组织设计一、工程概况工程占地面积为2500m2，在工地现场建临时用电配电间，现场内无高、低压线路通过，无电磁感应及静电存在。根据工程施工组织设计，本工程需要用电设备有：自升塔吊QT80EA一台、JZC-350、JDY500A型砼搅拌机各一台、和灰机二台、施工电梯二台、输送泵一台、1.5吨卷扬机一台、对焊机一台、弯曲机一台、电焊机四台、切断机一台、电锯二台、水泵四台、振动器同时最大用量四台，除此以外有二程照明用电，临时设施照明用电等。二、电源进线、配电室、总配电箱、分配电箱开关箱等的位置及线路走向工地电源进线由电业局所设置的变电所引出，采用三相五线制TN—S系统供电，工地配电室设置在建筑物的南向中间位置，整个现场分四路主供电。见施工用电平面布置图。主线采用3*120mm2+2*70mm2塑铜芯线,大型机械设备供电采用3*35mm2+2*10mm2塑铜线,各配电箱采用3*10mm2+2*6mm2塑铜芯线。所有施工用线均采用穿管埋地的方法走线，埋深600mm各位置及线路走向见附图。工地总配电室分四路配电到各分配电箱。三、估测负荷计算：工地设备用电量分别为：塔吊1×50KW搅拌机(1×11.5+1×19.25)KW和灰机2×3KW施工电梯1×7.5KW+1×7.5KW输送泵110KW对焊机100KVA×0.7电焊机0.7×3×19KVA弯曲机2×4KW切断机2×5KW电锯2×1.5KW水泵2×3.0KW振动器4×1.1KW镝灯2×3.5KW照明容量20KW临时照明量25KW按公式计算∑P计算负荷总容量=1.10×0.75×（50+1×11.5+1×19.25+2×3+7.5×2+110+100×0.7+3×19+2×4+2×5+2×1.5+2×3+4×1.1+2×3.5+20+25）=348.3KW四、导线截面和电器类型规格：根据工地负荷总容量，工地主供电线从配电室至工地配电箱，其他根据设备容量采用不同规格的导线，电器开关箱采用FX1—40B、FX1—250B、FX1—200B等几种开关箱，漏电断路器采用DZ47LE、DZ10LE、DZ15LE列，负荷开关，插头插座等均采用符合GB系列产品。五、施工临时用电平面图（见附图一、二）六、安全用电技术措施和电气防火措施1、配电房：根据JGJ—99《施工临时用电安全技术规范》配电房周围应无灰尘、无蒸气、无腐蚀、介质及无振动；其耐火等级不低于三级的要求，室内配置砂箱和绝缘灭火器，配电房采用自然通风并采用防止雨雪和动物出入措施，配电房门向外开，并配锁，每线均涂刷有色油漆，其涂色标准如下表：相别颜色垂直排列水平排列引下排列A黄上后左B绿中中中C红下前右D黑S黄绿双色配电房内应装设短路过负荷保护装置，控制屏金属外壳接地保护。2、配电线路：配电线器维修时悬挂停电标志牌，停送电由专人负责。主电缆线通过地下电缆沟，敷设至各个配电箱，分支电缆充分利用在建工程的竖井，垂直孔洞等垂直敷设，并应靠近负荷中心，固定点每层楼不得少于一处，电缆水平敷设宜在墙或门口固定，最大弧垂距地不得小于1.8m。地下室照明采用低压控制（36V）。电缆架设埋设应符合要求，线路过道路应有保护措施。3、配电箱和开关箱工地内配电箱与照明配电箱分别设置，开关箱由末级分配电箱配电，分配电箱就装在用电设备或负荷相对集中地区，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。配电箱、开关箱符合“三级配电两级保护”要求。配电箱、开关箱应设在干燥、通风及常温场所，装设端正，牢固，移动式分配电箱、开关箱应装在设有坚固的支架上，固定式分配电箱与地面垂直距离大于1.3m小于1.5m，移动式分配电箱，开关箱的下底与地面的垂直距离宜大于0.6m小于1.5m。配电箱内的电器应首先安装在金属或非本质的绝缘电器安装板上然后整体紧固在配电箱内，金属板与配电箱体应作电气连接，开关电器（含插座）应按规定的位置紧固在电器安装板上，外壳必须保护接零，保护接零线应通过接线端子板连接，配电箱、开关箱必须防雨防尘，应保证安装位置正确，周围无影响操作的杂物，电箱应有门，并上锁。每台用电设备有专用的开关箱，必须实行“一机一闸”“一漏一箱”制，开关箱内设置漏电保护器，漏电保护器额定漏电动作电流应不大于30mA，额定电动作时间应小于0.15并按每周二次检验其灵敏度。配电箱、开关箱中的导线的进线和出线口应设在箱体下底面进出线应加护套，分路...
