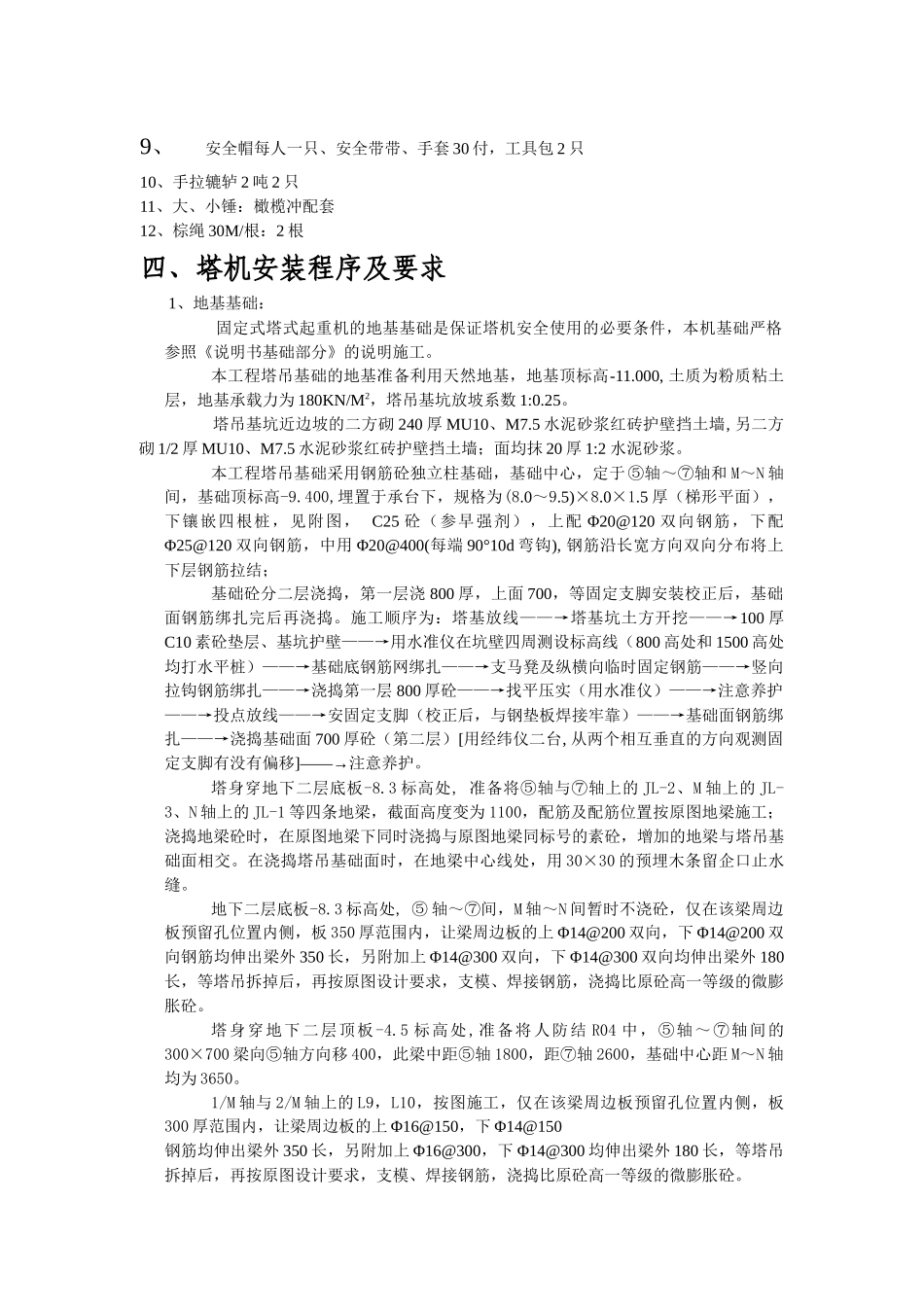

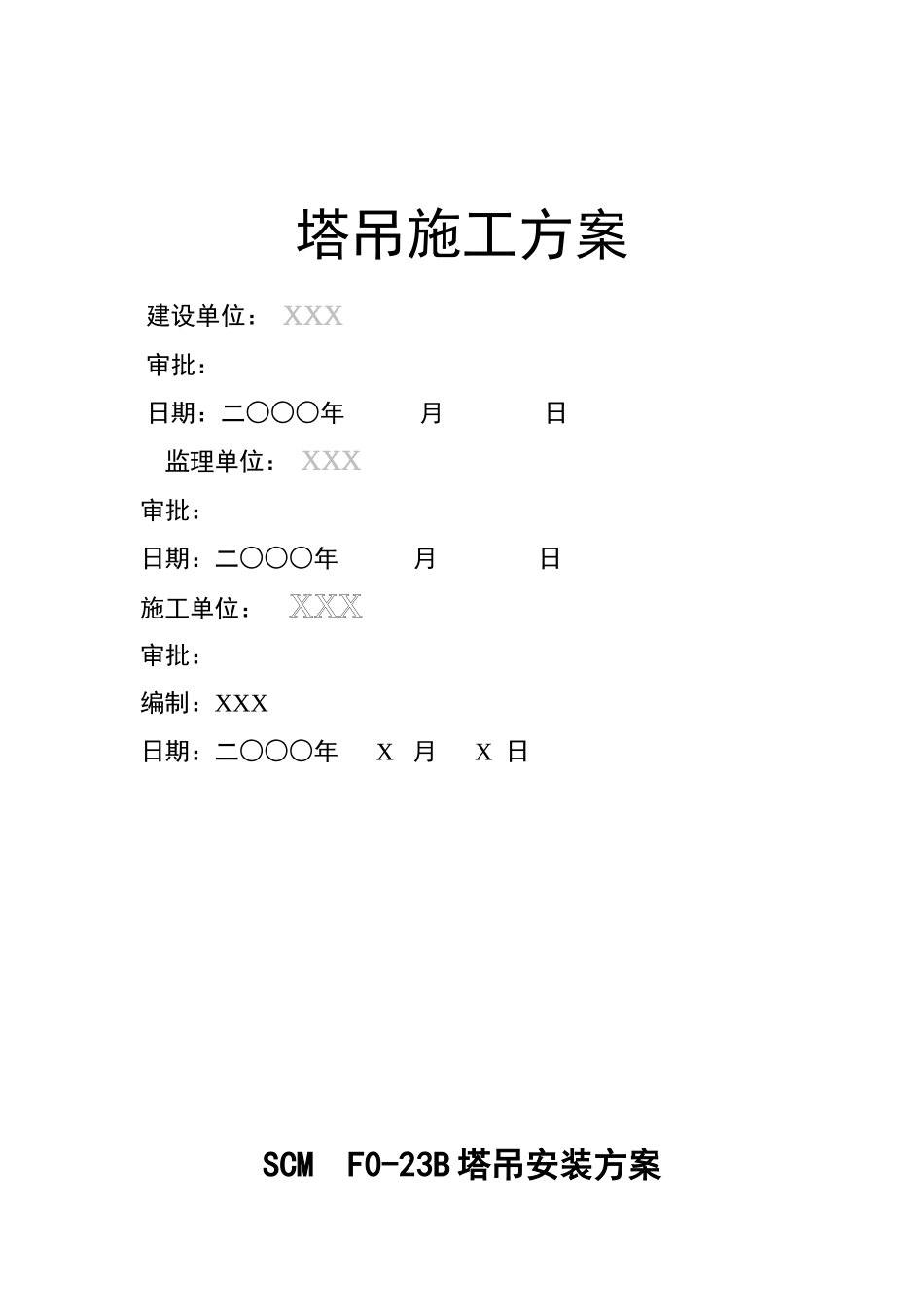

塔吊施工方案建设单位：XXXXXX审批：日期：二○○○年月日监理单位：XXXXXX审批：日期：二○○○年月日施工单位：XXX审批：编制：XXX日期：二○○○年X月X日SCMF0-23B塔吊安装方案一、塔吊性能概况SCMF0-23B塔吊是四川建筑机械厂生产的产品；该塔吊在本工程应用中选用50M臂长的标准吊臂；塔身标准节2.0×2.0×3.0；最大起重10吨，最大幅度起重量2.3吨，起重力距为1150KN.M；平衡臂长11.88M，配重5块，4块3.1吨，1块3.7吨，共重16.10吨；其自由高度可达50M，首次安装高度35M；本工程±0.000上高度最大值为46M，加地下室8.M，共54M，加塔尖7.2M，整机安装高度约70M；电功率85KVA，380V，50HZ，配有力距限制器，重量限制器，变幅限位以及各种信号装置。该机安装在东深供水局32#楼工地后，基本能满足面积为8856.76M2的本工程材料运输需要。本塔吊平衡臂4.81t,走台2.3t,起重臂共13.87t,塔头4.05t,塔身第一节重8.325t；本塔吊自重Gmax=192t,Gmin=68t;最大受荷弯矩Mmax=2344.81KN.M,最大受荷压力Pmax=1077.85KN;空载最大弯矩Mmax=4646.86KN.M,最大空载压力Pmax=1915.94KN。二、安装人员组织机构安装总指挥：XXX塔机安装施工负责人：XXX安装施工技术负责人：XXX安装施工安全负责人：XXX参加塔机安装作业人员：XXX三、机具配备配备以下仪器及机具、劳保用品：1、50吨吊车一台2、经纬仪二台3、活络板手12＂2把、18＂4把4、万用表一只5、兆欧表一只6、接地摇表一只7、螺丝刀一套8、各种索具配套9、安全帽每人一只、安全带带、手套30付，工具包2只10、手拉辘轳2吨2只11、大、小锤：橄榄冲配套12、棕绳30M/根：2根四、塔机安装程序及要求1、地基基础：固定式塔式起重机的地基基础是保证塔机安全使用的必要条件，本机基础严格参照《说明书基础部分》的说明施工。本工程塔吊基础的地基准备利用天然地基，地基顶标高-11.000,土质为粉质粘土层，地基承载力为180KN/M2，塔吊基坑放坡系数1:0.25。塔吊基坑近边坡的二方砌240厚MU10、M7.5水泥砂浆红砖护壁挡土墙,另二方砌1/2厚MU10、M7.5水泥砂浆红砖护壁挡土墙；面均抹20厚1:2水泥砂浆。本工程塔吊基础采用钢筋砼独立柱基础，基础中心，定于⑤轴～⑦轴和M～N轴间，基础顶标高-9.400,埋置于承台下，规格为(8.0～9.5)×8.0×1.5厚（梯形平面），下镶嵌四根桩，见附图，C25砼（参早强剂），上配Φ20@120双向钢筋，下配Φ25@120双向钢筋，中用Φ20@400(每端90°10d弯钩),钢筋沿长宽方向双向分布将上下层钢筋拉结；基础砼分二层浇捣，第一层浇800厚，上面700，等固定支脚安装校正后，基础面钢筋绑扎完后再浇捣。施工顺序为：塔基放线——→塔基坑土方开挖——→100厚C10素砼垫层、基坑护壁——→用水准仪在坑壁四周测设标高线（800高处和1500高处均打水平桩）——→基础底钢筋网绑扎——→支马凳及纵横向临时固定钢筋——→竖向拉钩钢筋绑扎——→浇捣第一层800厚砼——→找平压实（用水准仪）——→注意养护——→投点放线——→安固定支脚（校正后，与钢垫板焊接牢靠）——→基础面钢筋绑扎——→浇捣基础面700厚砼（第二层）[用经纬仪二台,从两个相互垂直的方向观测固定支脚有没有偏移]——→注意养护。塔身穿地下二层底板-8.3标高处,准备将⑤轴与⑦轴上的JL-2、M轴上的JL-3、N轴上的JL-1等四条地梁，截面高度变为1100，配筋及配筋位置按原图地梁施工；浇捣地梁砼时，在原图地梁下同时浇捣与原图地梁同标号的素砼，增加的地梁与塔吊基础面相交。在浇捣塔吊基础面时，在地梁中心线处，用30×30的预埋木条留企口止水缝。地下二层底板-8.3标高处,⑤轴～⑦间，M轴～N间暂时不浇砼，仅在该梁周边板预留孔位置内侧，板350厚范围内，让梁周边板的上Φ14@200双向，下Φ14@200双向钢筋均伸出梁外350长，另附加上Φ14@300双向，下Φ14@300双向均伸出梁外180长，等塔吊拆掉后，再按原图设计要求，支模、焊接钢筋，浇捣比原砼高一等级的微膨胀砼。塔身穿地下二层顶板-4.5标高处,准备将人防结R04中，⑤轴～⑦轴间的300×700梁向⑤轴方向移400，此梁中距⑤轴1800，距⑦轴2600，基础中心距M～N轴均为3650。1/M轴与2/M轴上的L9，L10，按图施工，仅在该梁周边板预留孔位置...
