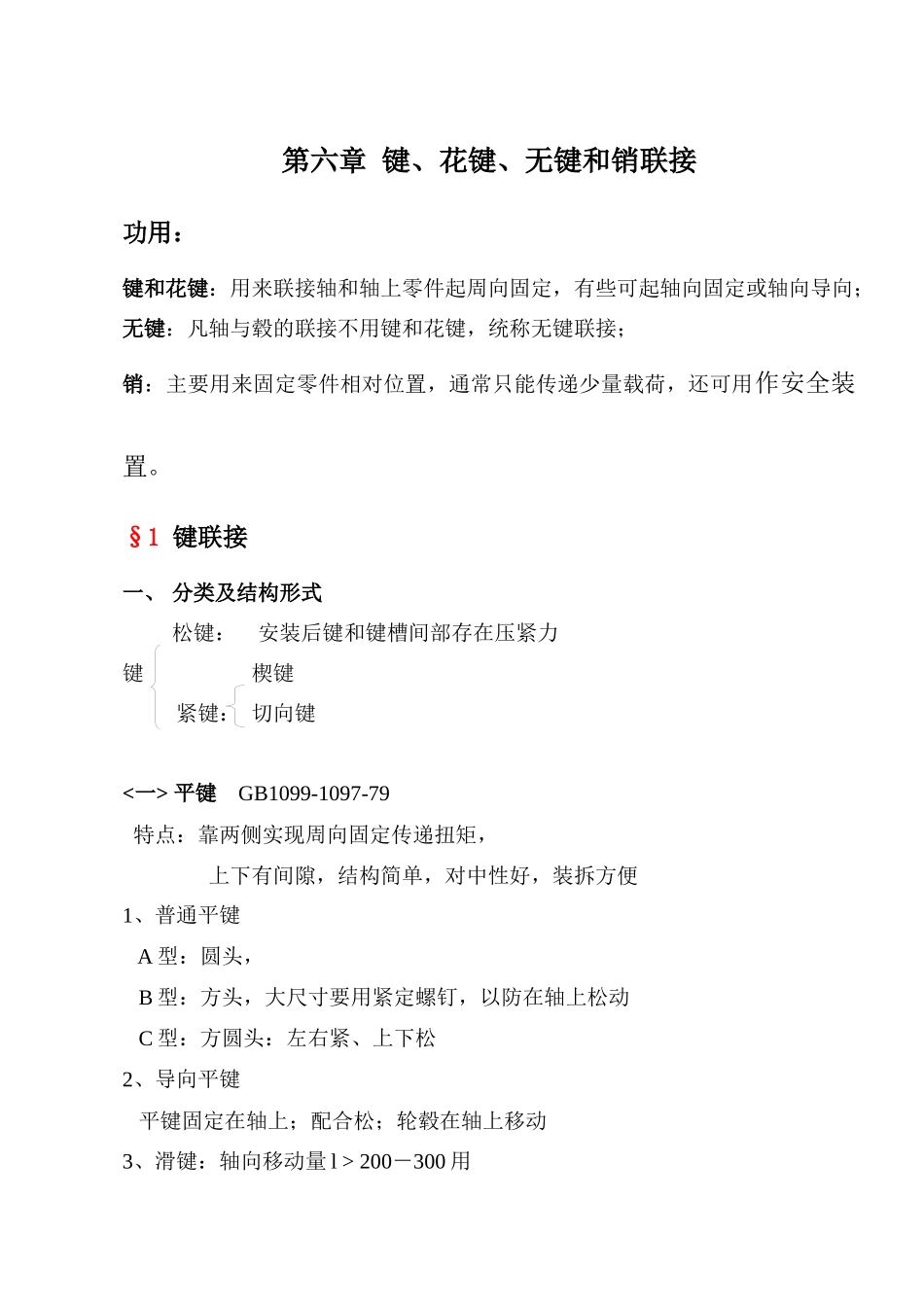

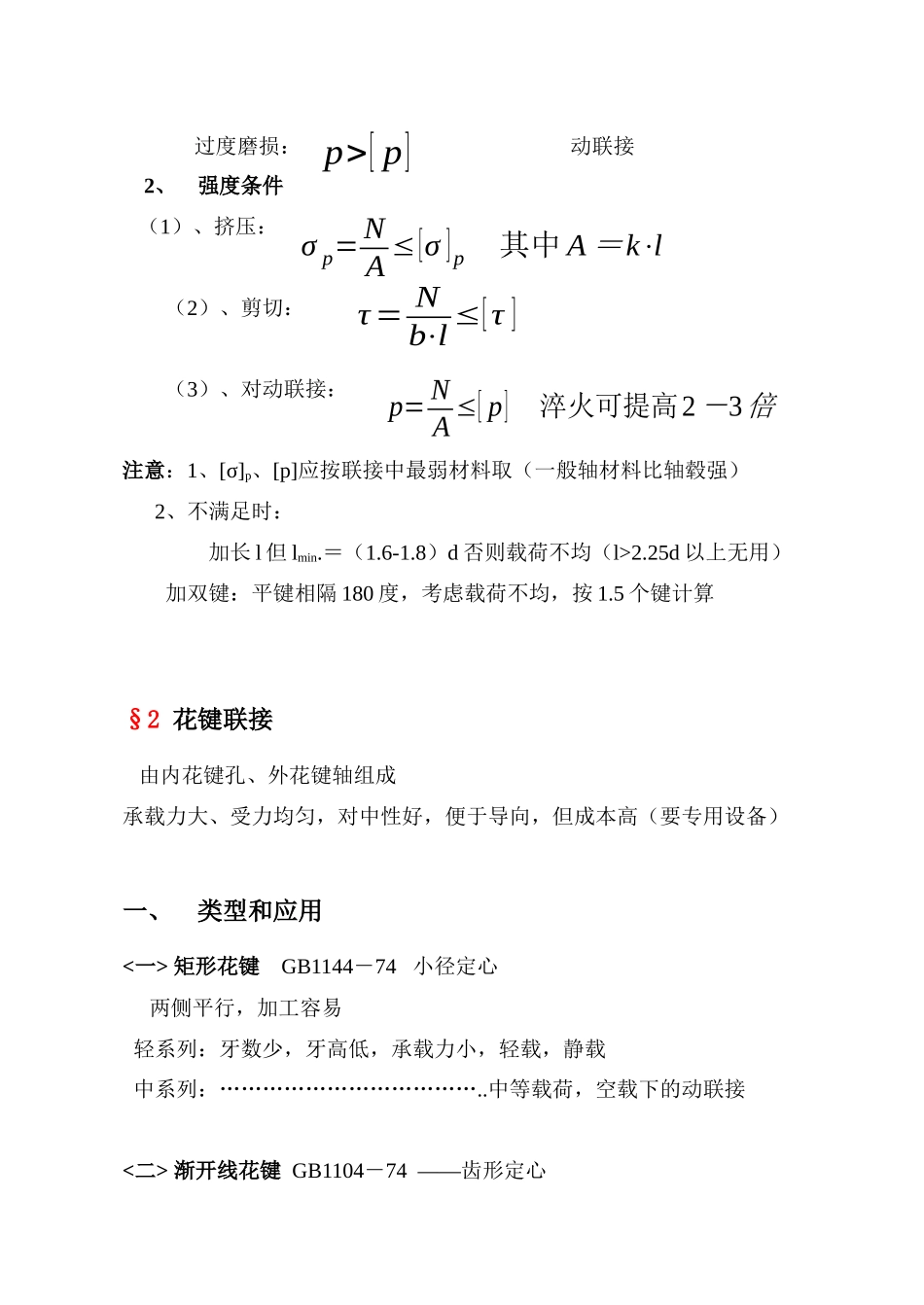

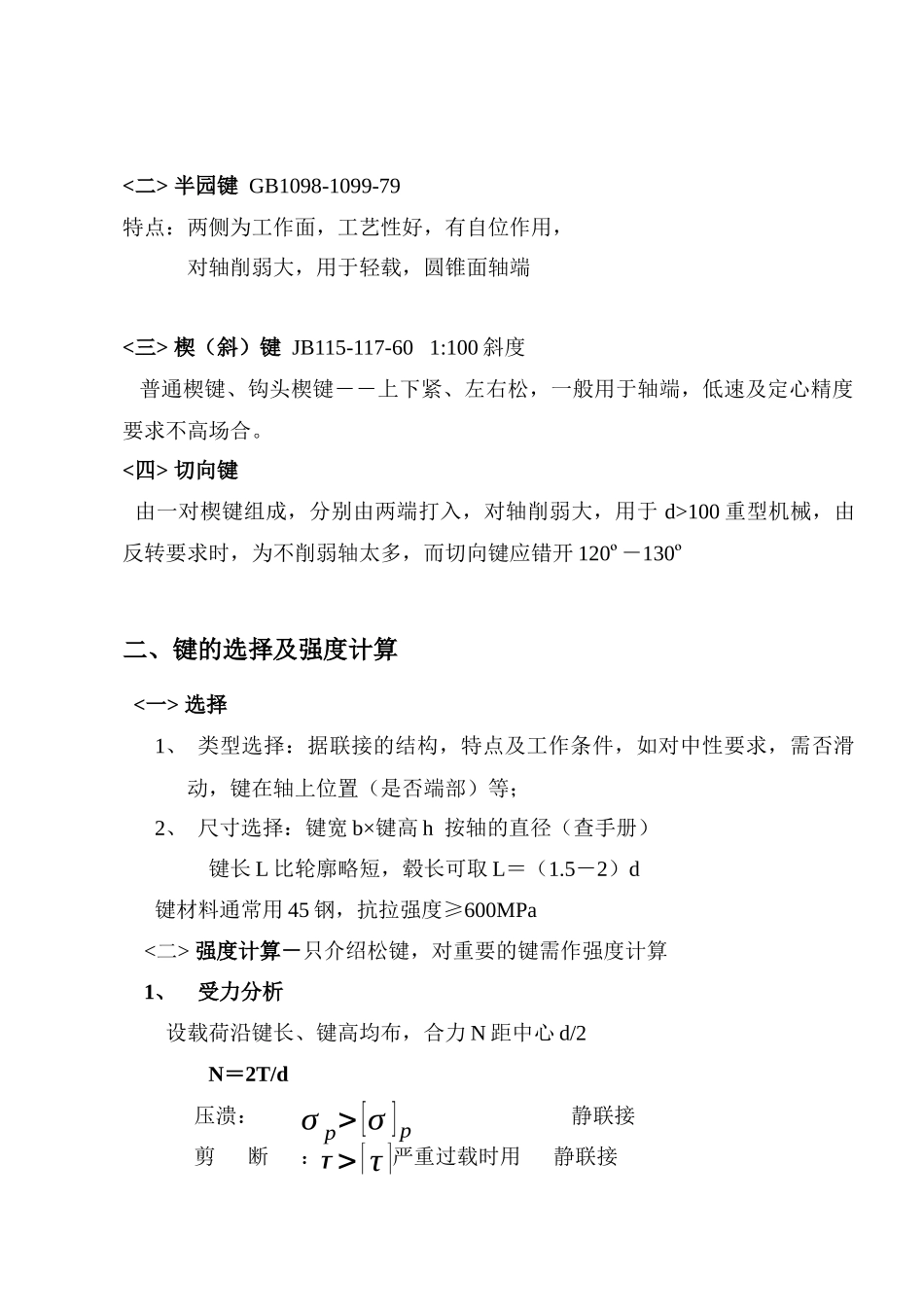

第六章键、花键、无键和销联接功用：键和花键：用来联接轴和轴上零件起周向固定，有些可起轴向固定或轴向导向；无键：凡轴与毂的联接不用键和花键，统称无键联接；销：主要用来固定零件相对位置，通常只能传递少量载荷，还可用作安全装置。§1键联接一、分类及结构形式松键：安装后键和键槽间部存在压紧力键楔键紧键：切向键<一>平键GB1099-1097-79特点：靠两侧实现周向固定传递扭矩，上下有间隙，结构简单，对中性好，装拆方便1、普通平键A型：圆头，B型：方头，大尺寸要用紧定螺钉，以防在轴上松动C型：方圆头：左右紧、上下松2、导向平键平键固定在轴上；配合松；轮毂在轴上移动3、滑键：轴向移动量l>200－300用<二>半园键GB1098-1099-79特点：两侧为工作面，工艺性好，有自位作用，对轴削弱大，用于轻载，圆锥面轴端<三>楔（斜）键JB115-117-601:100斜度普通楔键、钩头楔键――上下紧、左右松，一般用于轴端，低速及定心精度要求不高场合。<四>切向键由一对楔键组成，分别由两端打入，对轴削弱大，用于d>100重型机械，由反转要求时，为不削弱轴太多，而切向键应错开120º－130º二、键的选择及强度计算<一>选择1、类型选择：据联接的结构，特点及工作条件，如对中性要求，需否滑动，键在轴上位置（是否端部）等；2、尺寸选择：键宽b×键高h按轴的直径（查手册）键长L比轮廓略短，毂长可取L＝（1.5－2）d键材料通常用45钢，抗拉强度≥600MPa<二>强度计算－只介绍松键，对重要的键需作强度计算1、受力分析设载荷沿键长、键高均布，合力N距中心d/2N＝2T/d压溃：静联接剪断：严重过载时用静联接σp>[σ]pτ>[τ]过度磨损：动联接2、强度条件（1）、挤压：（2）、剪切：（3）、对动联接：注意：1、[σ]p、[p]应按联接中最弱材料取（一般轴材料比轴毂强）2、不满足时：加长l但lmin.＝（1.6-1.8）d否则载荷不均（l>2.25d以上无用）加双键：平键相隔180度，考虑载荷不均，按1.5个键计算§2花键联接由内花键孔、外花键轴组成承载力大、受力均匀，对中性好，便于导向，但成本高（要专用设备）一、类型和应用<一>矩形花键GB1144－74小径定心两侧平行，加工容易轻系列：牙数少，牙高低，承载力小，轻载，静载中系列：………………………………..中等载荷，空载下的动联接<二>渐开线花键GB1104－74――齿形定心p>[p]σp=NA≤[σ]p其中A＝k⋅lτ=Nb⋅l≤[τ]p=NA≤[p]淬火可提高2－3倍齿廓为渐开线，α有30º、45º两种，齿顶高分别为0.5mhe0.4m，不易根切，特点：加工工艺性好，齿顶厚强度高应力集中小，径向力起自动定心作用α＝45º 齿高低，∴适用于薄壁，轻载齿高↓→工作高度↓故承载能力↓设计步骤：选类型、尺寸，必要时强度校核二、强度计算<一>受力分析设载荷沿键长，键高均布，合力作用于平均直径dm处静联接压溃根部剪断（不会发生）动联接过度磨损<二>强度条件1、挤压磨损其中：h：工作高度l：工作长度―――Ψ：载荷不均匀系数0.7－0.8（齿多取小值）作业：6－3轴键均用45钢N=2Tdmσp=NA¿[σ]pp=NA¿[p]A=Z⋅h⋅l⋅ψ§3无键联接凡轴与毂不用键（花键）的联接，统称无键联接；常用：型面联接；胀紧（弹性环）联接一、型面联接凡非圆剖面轴与响应毂孔配合而成加工：孔――拉轴－专用机床特点：应力集中少，承载力大，对中性好，装拆方便，但加工可能困难二、胀紧（弹性环）联接GB5867-86由两对分别带内外锥面的套筒称胀紧联接（胀套）组成贴合挤紧于轴、毂之间的联接，有Z1－Z5五种型号靠压紧力产生的摩擦力传递载荷材料：高碳钢65、70或60Cr2等选用时，根据设计的轴合毂尺寸挤传递载荷大小，查选合适的型号和尺寸传递扭矩时T≦Tt（一个胀套的额定扭矩）传递轴向力时Fa≦Ft（一个胀套的额定轴向力）传递联合作用的转矩和轴向力时F＝。。。特点：定心性（对中）好，装拆方便、无应力集中承载力大，有安全保护作用（胀接螺旋桨）但结构复杂，要求表面加工精度↑§4销联接一、功用：固定零件的相对位置（定位销）；联接轴，毂或其它零件（联接销）安全装置中的过载剪断元件（安全销）二、材料35、45钢安全销可用35、45钢或T8，T10A等HRC=30-36为避免安全销剪断时损坏孔壁，可在有...
