上游联接段施工方案资料

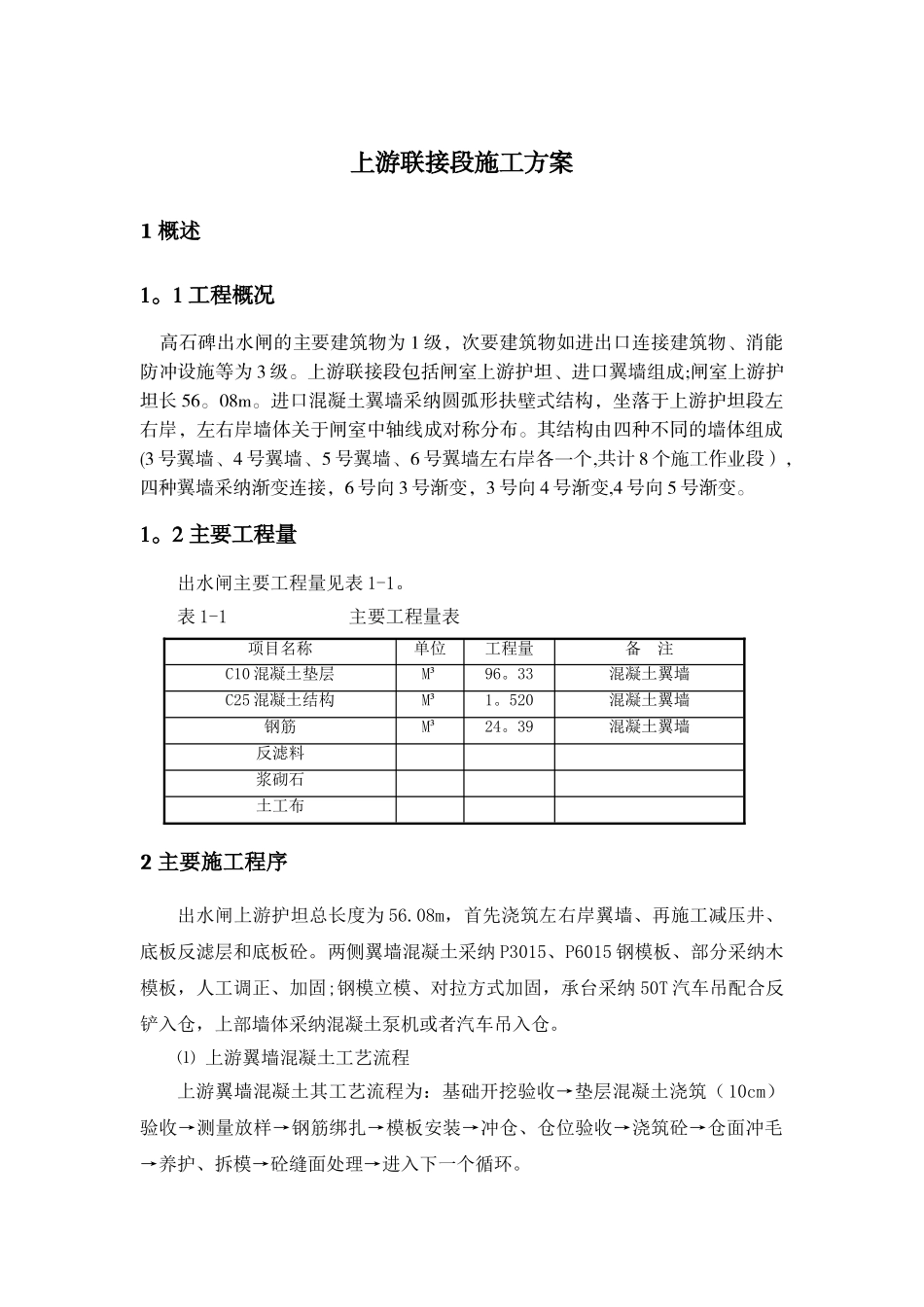

上游联接段施工方案1 概述1。1 工程概况 高石碑出水闸的主要建筑物为 1 级，次要建筑物如进出口连接建筑物、消能防冲设施等为 3 级。上游联接段包括闸室上游护坦、进口翼墙组成;闸室上游护坦长 56。08m。进口混凝土翼墙采纳圆弧形扶壁式结构，坐落于上游护坦段左右岸，左右岸墙体关于闸室中轴线成对称分布。其结构由四种不同的墙体组成(3 号翼墙、4 号翼墙、5 号翼墙、6 号翼墙左右岸各一个,共计 8 个施工作业段），四种翼墙采纳渐变连接，6 号向 3 号渐变，3 号向 4 号渐变,4 号向 5 号渐变。1。2 主要工程量出水闸主要工程量见表 1-1。表 1-1 主要工程量表 项目名称单位工程量备 注C10 混凝土垫层M³33。96混凝土翼墙C25 混凝土结构M³520。1混凝土翼墙钢筋M³39。24混凝土翼墙反滤料浆砌石土工布2 主要施工程序出水闸上游护坦总长度为 56.08m，首先浇筑左右岸翼墙、再施工减压井、底板反滤层和底板砼。两侧翼墙混凝土采纳 P3015、P6015 钢模板、部分采纳木模板，人工调正、加固;钢模立模、对拉方式加固，承台采纳 50T 汽车吊配合反铲入仓，上部墙体采纳混凝土泵机或者汽车吊入仓。⑴ 上游翼墙混凝土工艺流程上游翼墙混凝土其工艺流程为：基础开挖验收→垫层混凝土浇筑（10cm）验收→测量放样→钢筋绑扎→模板安装→冲仓、仓位验收→浇筑砼→仓面冲毛→养护、拆模→砼缝面处理→进入下一个循环。⑵ 上游护坦混凝土工艺流程65+039.92m～65+069.94m 段护坦施工工艺流程为：渠底减压井、降水沟施工验收→渠底碾压平整验收→ 30cm 厚反滤层铺设验收→30cm 厚 M7。5 浆砌块石→人工立模验收→混凝土布料、摊铺及振捣→抹光收面→养护→伸缩缝处理。65+069。94m~65+096m 段护坦施工自下自下而上铺设 150cm 厚反滤层一道其工艺流程为：基础施工验收→铺设 150cm 厚反滤层→ 土工布铺设→测量放样→钢筋绑扎→止水安装→模板安装→冲仓、仓位验收→混凝土布料、摊铺及振捣→抹光收面→养护→伸缩缝处理。（3） 护坡混凝土工艺流程其工艺流程为：削坡成型→坡面验收→砂石垫层铺设(15cm）验收→人工立模验收→混凝土布料、摊铺及振捣→抹光收面→养护→伸缩缝处理。3 施工布置（1） 供水系统施工供水主要用于仓面冲洗、砼缝面冲洗和养护用水等，供水系统采纳接深井降水井水。（2) 供电系统施工供电，主要用于砼泵机、水泵、照明、砼振捣、钢筋扎焊和其他辅助作业，主要利用布置在右侧变压器进行供...
