RS485手拉手的联接方式

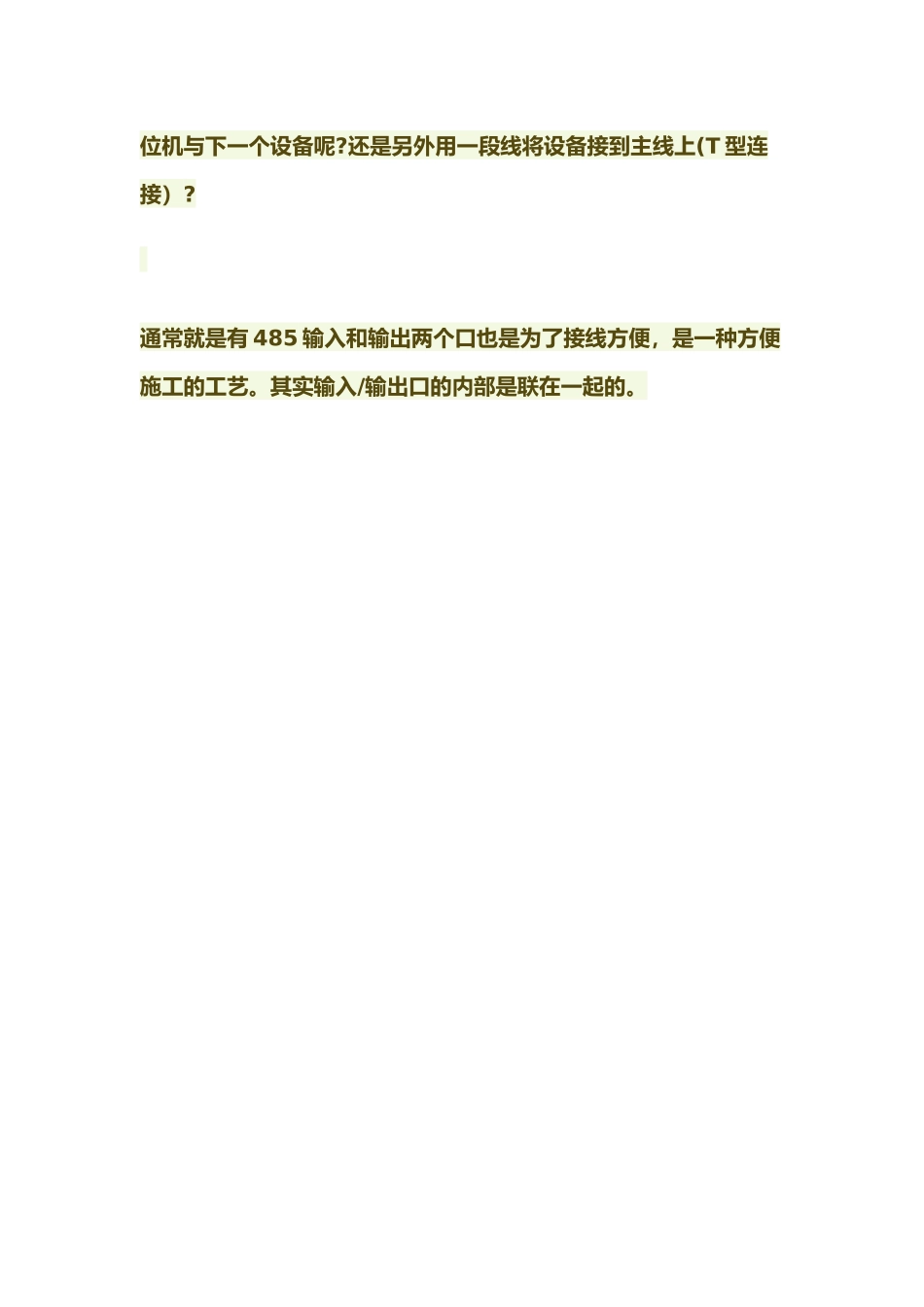

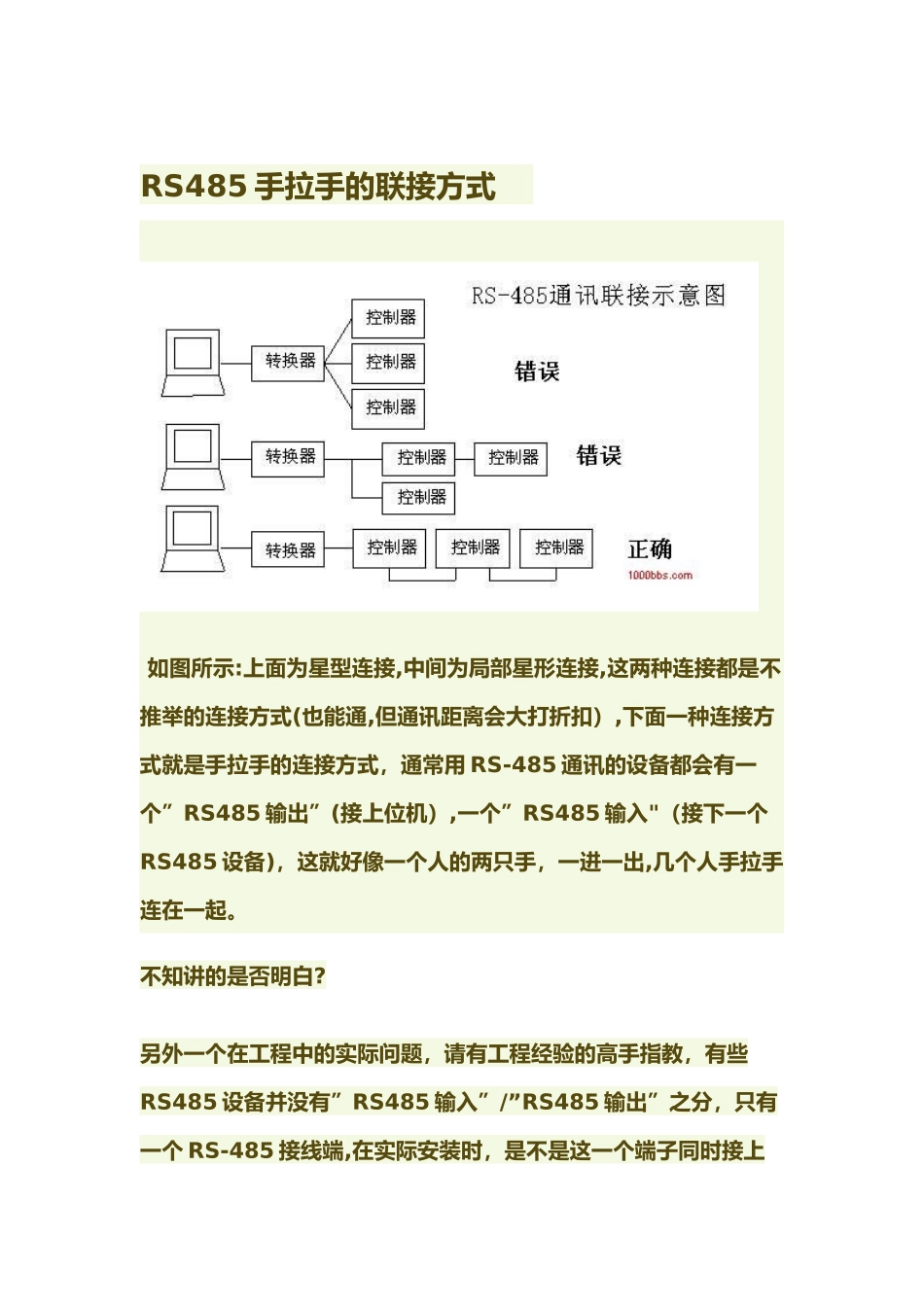

RS485 手拉手的联接方式 如图所示:上面为星型连接,中间为局部星形连接,这两种连接都是不推举的连接方式(也能通,但通讯距离会大打折扣）,下面一种连接方式就是手拉手的连接方式，通常用 RS-485 通讯的设备都会有一个”RS485 输出”(接上位机）,一个”RS485 输入"（接下一个RS485 设备)，这就好像一个人的两只手，一进一出,几个人手拉手连在一起。不知讲的是否明白?另外一个在工程中的实际问题，请有工程经验的高手指教，有些RS485 设备并没有”RS485 输入”/”RS485 输出”之分，只有一个 RS-485 接线端,在实际安装时，是不是这一个端子同时接上位机与下一个设备呢?还是另外用一段线将设备接到主线上(T 型连接）? 通常就是有 485 输入和输出两个口也是为了接线方便，是一种方便施工的工艺。其实输入/输出口的内部是联在一起的。
