(人工挖孔桩)分部分项施工技术交底记录VIP免费

(人工挖孔桩)分部分项施工技术交底记录_第1页
1/7
(人工挖孔桩)分部分项施工技术交底记录_第2页
2/7
(人工挖孔桩)分部分项施工技术交底记录_第3页
3/7

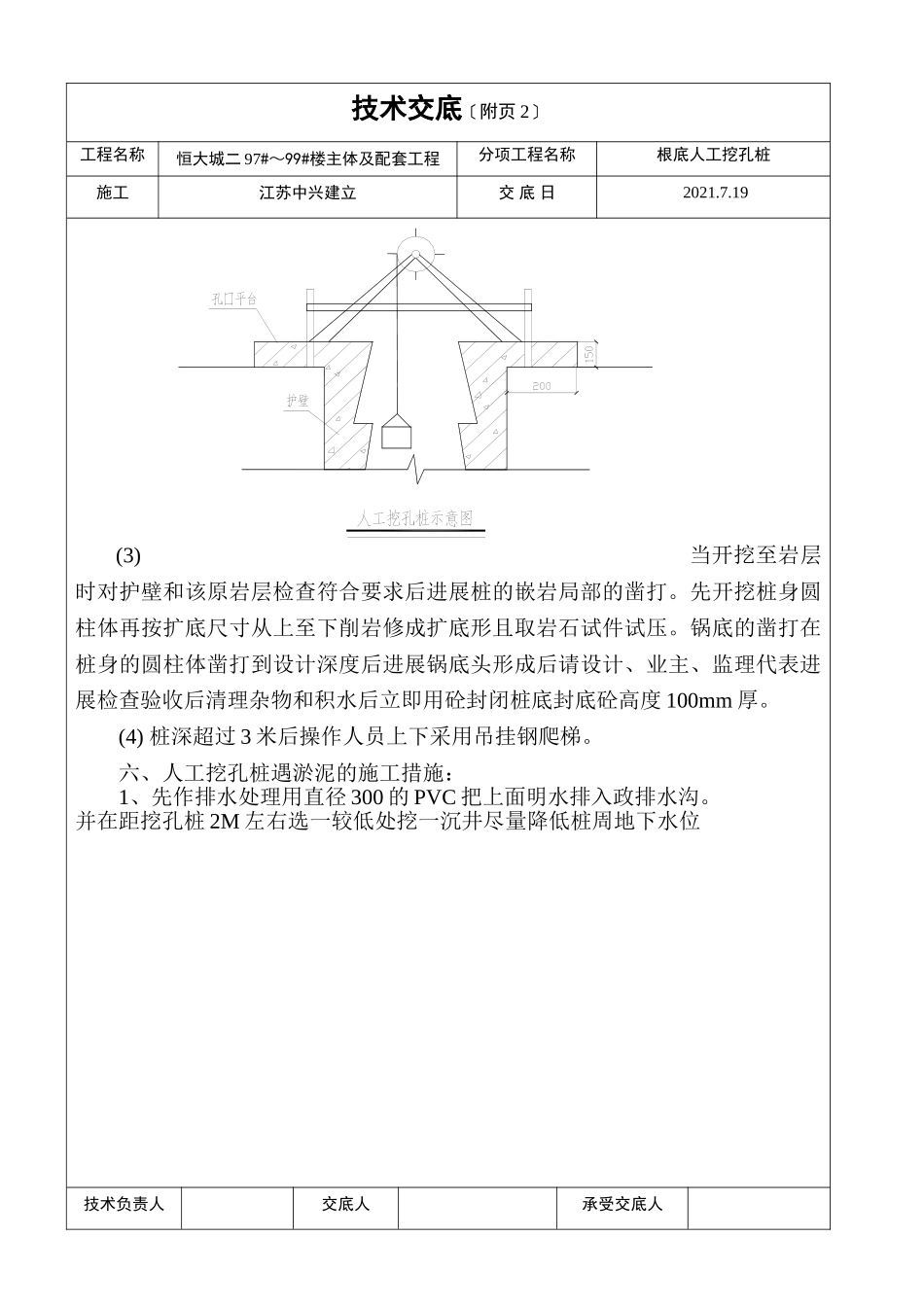

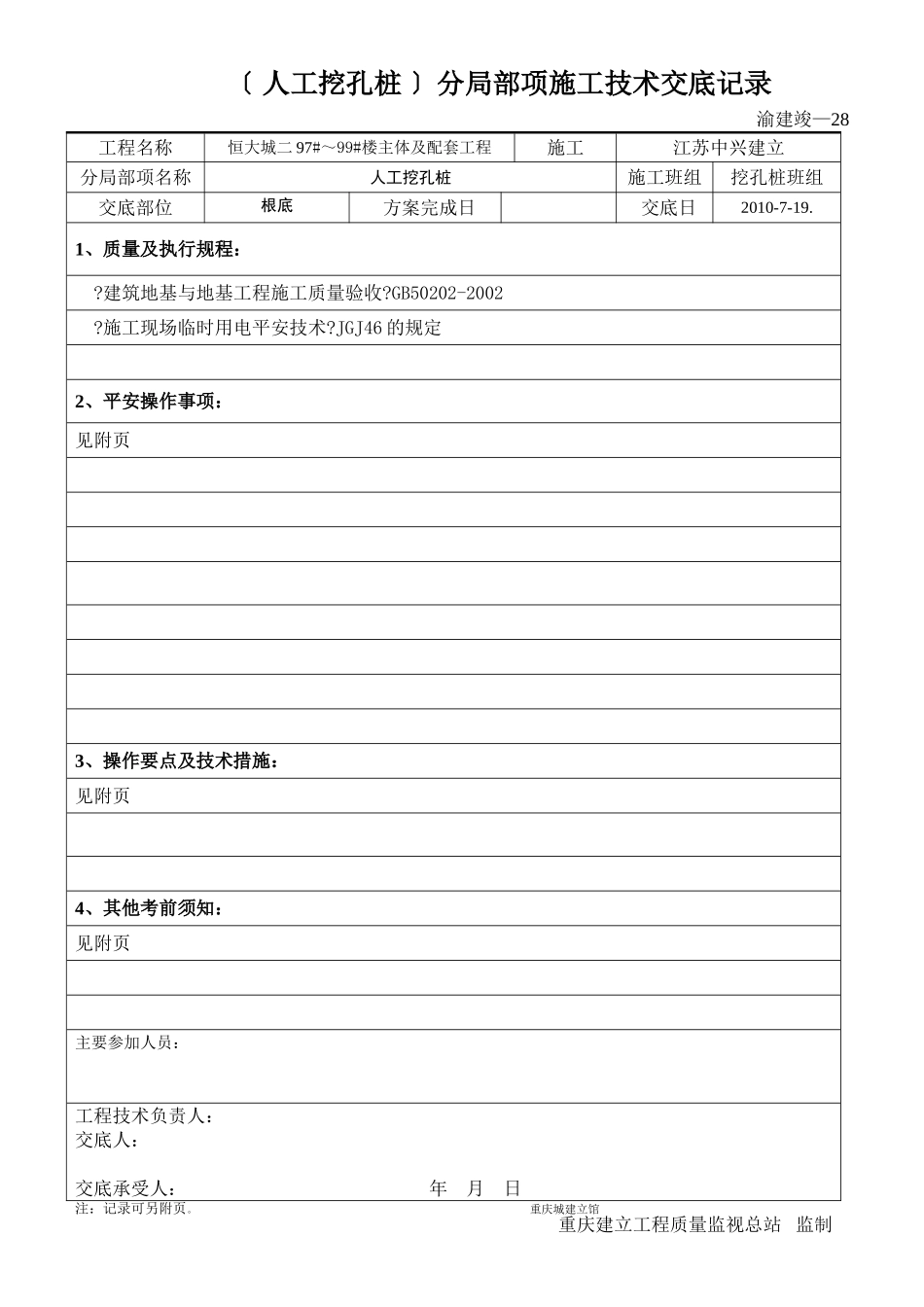

〔人工挖孔桩〕分局部项施工技术交底记录渝建竣—28工程名称恒大城二97#~99#楼主体及配套工程施工江苏中兴建立分局部项名称人工挖孔桩施工班组挖孔桩班组交底部位根底方案完成日交底日2010-7-19.1、质量及执行规程:?建筑地基与地基工程施工质量验收?GB50202-2002?施工现场临时用电平安技术?JGJ46的规定2、平安操作事项:见附页3、操作要点及技术措施:见附页4、其他考前须知:见附页主要参加人员:工程技术负责人:交底人:交底承受人:年月日注:记录可另附页。重庆城建立馆重庆建立工程质量监视总站监制技术交底〔附页1〕工程名称恒大城二97#~99#楼主体及配套工程分项工程名称根底人工挖孔桩施工江苏中兴建立交底日2021.7.19人工挖孔桩施工技术交底一、工艺流程:放线定桩位→开挖第一节桩孔土石方→检查复核开挖的桩土石方半径定位中心线及修正→支模浇筑第一节混凝土护壁及孔口平台→在护壁上二次投测标高及桩位十字线并将定位轴线标于护壁下口→安装钢提升架和手动轳轮吊土桶排水、通风、照明设施等→第二节桩开挖桩身土石方→清理桩孔四壁、校核桩孔垂直度和直径→拆上节模板、支第二节模板浇筑第二节混凝土护壁→重复第二节挖土、支模、浇筑混凝土护壁工序循环作业直至基岩面→对嵌岩局部桩芯进展定位→嵌岩部位的凿打→桩中心与半径的复查、修正清理杂物和积水→设计、业主、质监站、监理代表验收→砼封底→吊放、校正钢筋笼→浇筑桩身混凝土本工程挖孔桩为圆形、椭园形两种桩底嵌入中风化砂岩嵌岩深度不小于1.3全桩长配筋。二、挖孔施工:(1)定出桩的位置根据设计桩的内径及护壁厚度放出开挖线。采用人工开挖由上至下由内向周边深化一次开挖深度不超过1.2m遇石用锤钎破碎。(2)土石方孔内运输:在孔浅的时采用人力提运铁桶载土当孔深后采用手动轳提运方式进展。手动轳轮置于孔口钢支架上如图附后:技术负责人交底人承受交底人本表由施工填写交底与承受交底各存一份。共6页页技术交底〔附页2〕工程名称恒大城二97#~99#楼主体及配套工程分项工程名称根底人工挖孔桩施工江苏中兴建立交底日2021.7.19(3)当开挖至岩层时对护壁和该原岩层检查符合要求后进展桩的嵌岩局部的凿打。先开挖桩身圆柱体再按扩底尺寸从上至下削岩修成扩底形且取岩石试件试压。锅底的凿打在桩身的圆柱体凿打到设计深度后进展锅底头形成后请设计、业主、监理代表进展检查验收后清理杂物和积水后立即用砼封闭桩底封底砼高度100mm厚。(4)桩深超过3米后操作人员上下采用吊挂钢爬梯。六、人工挖孔桩遇淤泥的施工措施:1、先作排水处理用直径300的PVC把上面明水排入政排水沟。并在距挖孔桩2M左右选一较低处挖一沉井尽量降低桩周地下水位技术负责人交底人承受交底人本表由施工填写交底与承受交底各存一份。共6页第2页技术交底〔附页3〕工程名称恒大城二97#~99#楼主体及配套工程分项工程名称根底人工挖孔桩施工江苏中兴建立交底日2021.7.192、用机械把外表的土淤泥挖去再予制一节0.5M高100MM厚的钢筋专混凝土护壁径比桩径大5CM确定了好桩位再把予制护壁放上去挖孔桩挖一段土沉一次同时浇一段护壁每次护壁高度不超过500MM高随挖随支模随浇护壁并依次逐渐进展。其宅同挖孔桩施工一样。3假设施工中出现涌土、涌砂时采用φ20钢筋沿桩周打入1-2M深在按每节护壁高度按500mm施工并随时随验随浇筑。如出现严重的涌砂时立即用混凝土塌孔待混凝土24小时后再用风镐凿打桩孔使其形戍自然护壁并视情况采用有效措施对护壁做临时支撑确保施工平安。三、护壁施工:假设地质较差如土层局部挖孔桩施工采用开挖一段浇筑一段砼护壁每段深度为1m护壁平均厚度150mm〔护壁厚度不计入桩径〕,上下两段搭接50mm护壁的施工应在挖至支模深度后支模并浇筑砼继续进展上述施工依次循环直至设计深度。为防止桩孔土体塌滑和确保施工中操作平安回填土层杂土层、残坡积层按500~800mm一节垂直下挖段。护壁施工采用圆台形工具式内板模拼装而成上下各设一道环形支撑用1.5mm厚钢板加工制成模板上口直径按设计桩径下口直径增大150mm。技术负责人交底人承受交底人本表由施工填写交底与承受交底各存一份。共6页第3页技术交底〔附页4〕工程名称恒大城二9...
