北京某新建电视台施工组织设计方案(583页)VIP免费

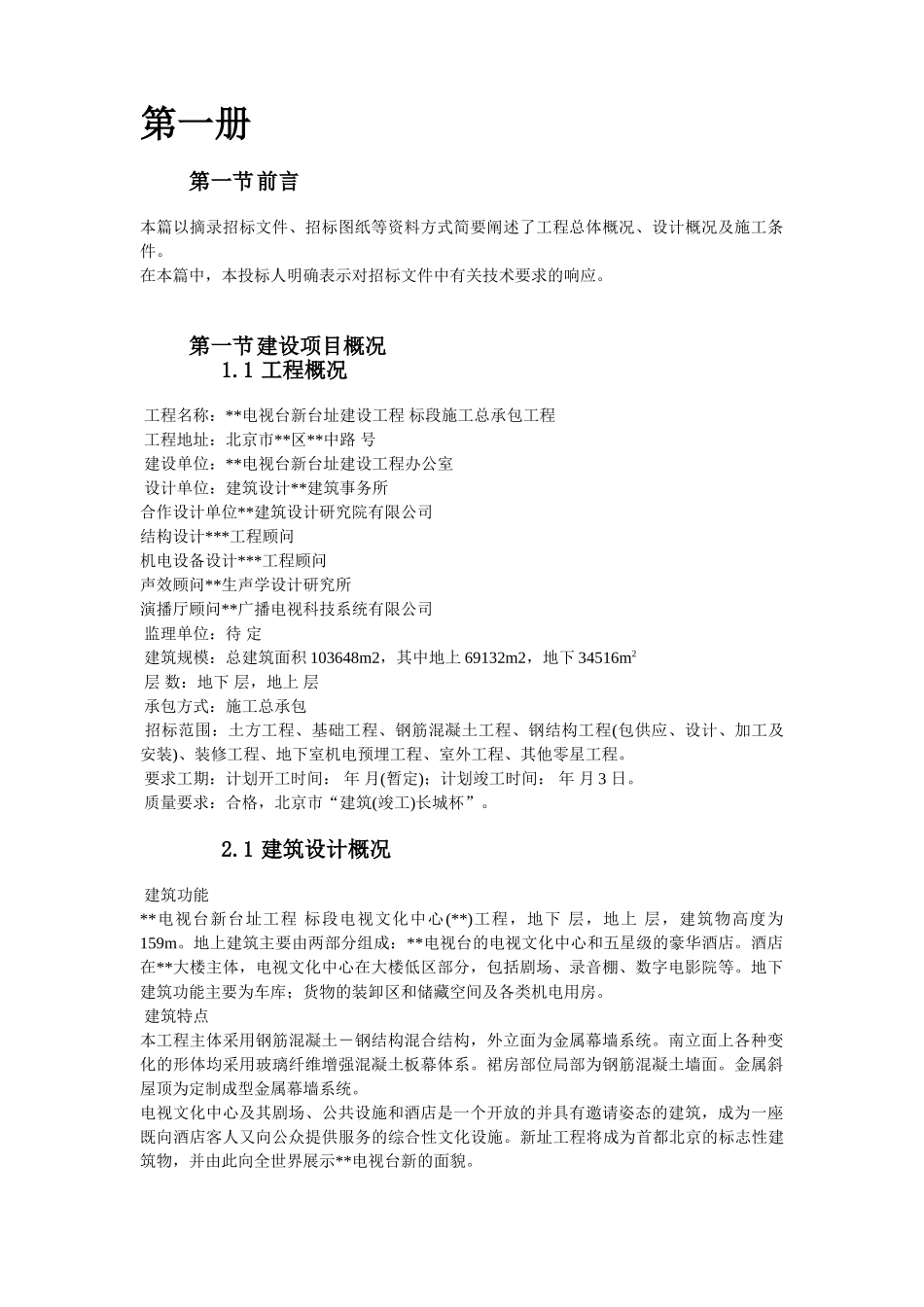

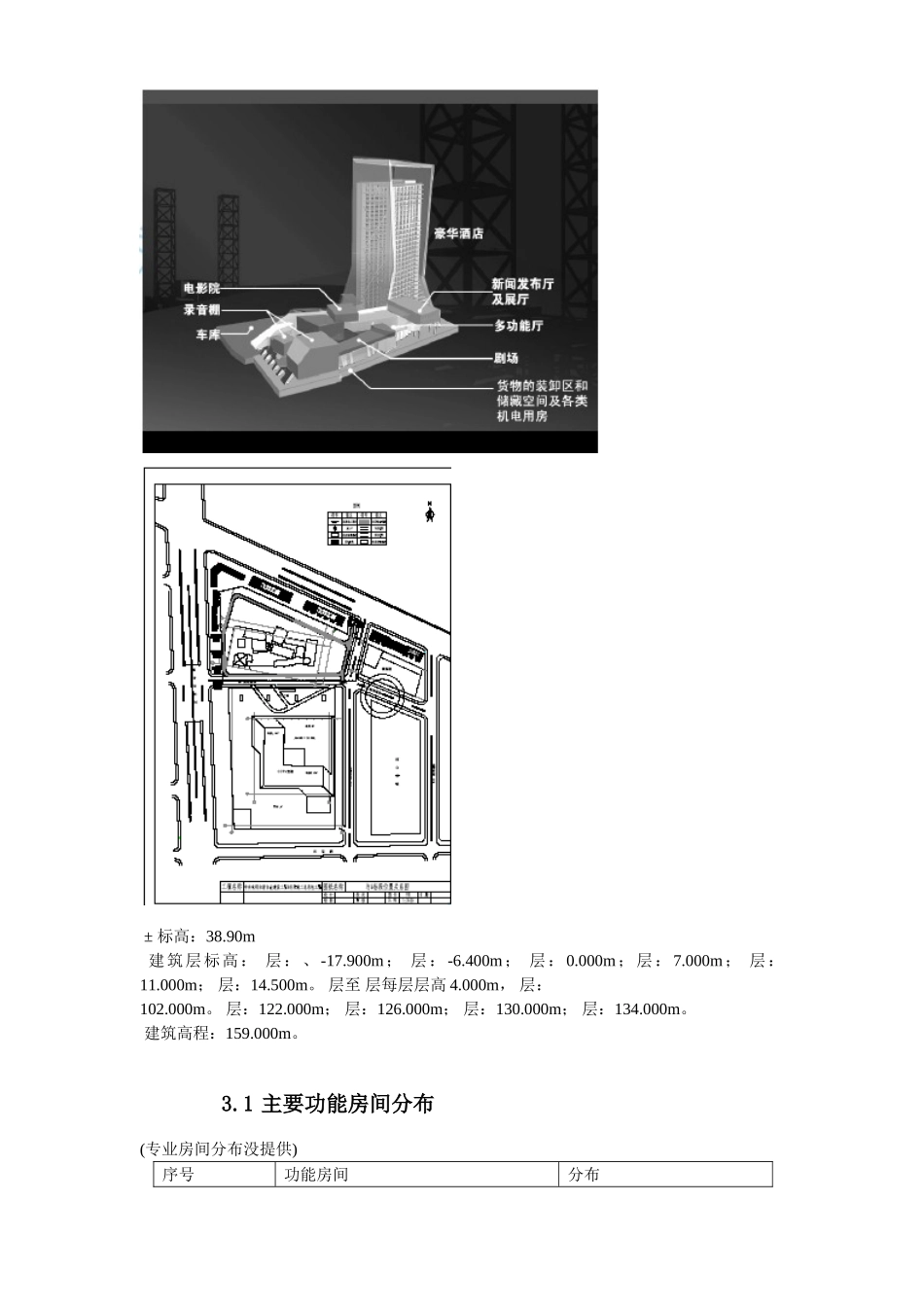

目录第一册第一节前言本篇以摘录招标文件、招标图纸等资料方式简要阐述了工程总体概况、设计概况及施工条件。在本篇中，本投标人明确表示对招标文件中有关技术要求的响应。第一节建设项目概况1.1工程概况工程名称：**电视台新台址建设工程标段施工总承包工程工程地址：北京市**区**中路号建设单位：**电视台新台址建设工程办公室设计单位：建筑设计**建筑事务所合作设计单位**建筑设计研究院有限公司结构设计***工程顾问机电设备设计***工程顾问声效顾问**生声学设计研究所演播厅顾问**广播电视科技系统有限公司监理单位：待定建筑规模：总建筑面积103648m2，其中地上69132m2，地下34516m2层数：地下层，地上层承包方式：施工总承包招标范围：土方工程、基础工程、钢筋混凝土工程、钢结构工程(包供应、设计、加工及安装)、装修工程、地下室机电预埋工程、室外工程、其他零星工程。要求工期：计划开工时间：年月(暂定)；计划竣工时间：年月3日。质量要求：合格，北京市“建筑(竣工)长城杯”。2.1建筑设计概况建筑功能**电视台新台址工程标段电视文化中心(**)工程，地下层，地上层，建筑物高度为159m。地上建筑主要由两部分组成：**电视台的电视文化中心和五星级的豪华酒店。酒店在**大楼主体，电视文化中心在大楼低区部分，包括剧场、录音棚、数字电影院等。地下建筑功能主要为车库；货物的装卸区和储藏空间及各类机电用房。建筑特点本工程主体采用钢筋混凝土－钢结构混合结构，外立面为金属幕墙系统。南立面上各种变化的形体均采用玻璃纤维增强混凝土板幕体系。裙房部位局部为钢筋混凝土墙面。金属斜屋顶为定制成型金属幕墙系统。电视文化中心及其剧场、公共设施和酒店是一个开放的并具有邀请姿态的建筑，成为一座既向酒店客人又向公众提供服务的综合性文化设施。新址工程将成为首都北京的标志性建筑物，并由此向全世界展示**电视台新的面貌。±标高：38.90m建筑层标高：层：、-17.900m；层：-6.400m；层：0.000m；层：7.000m；层：11.000m；层：14.500m。层至层每层层高4.000m，层：102.000m。层：122.000m；层：126.000m；层：130.000m；层：134.000m。建筑高程：159.000m。3.1主要功能房间分布(专业房间分布没提供)序号功能房间分布酒店客房酒店层至层酒店风味餐厅酒店层至层剧场文化中心录音棚建筑的西端数码影院剧场的北部多功能厅酒店底部的中心新闻分布厅建筑的东侧二层展厅建筑的东侧二层新风机房酒店层风机房地下层、酒店、层水泵房地下层大楼控制中心层旅馆防火监控室酒店层4.1结构设计概况结构形式：结构类型为钢筋混凝土结构、钢结构混合结构，其中：基础结构为混凝土灌注桩及筏板基础；地下结构为现浇钢筋混凝土剪力墙；主体结构为现浇钢筋混凝土剪力墙；屋盖结构为单层空间钢网架。基础类型：桩基及桩筏基础。主要材料：4.3.1混凝土：地上结构：结构构件混凝土强度等级不小于。酒店：梁、板为；柱及墙为、(屋顶)。裙楼：录音室柱、梁、板及墙为；剧院梁、板为，柱为；舞台及后台室柱、梁、板及墙为。地下结构：酒店：梁、板为；柱及墙为。其它：柱及墙为；梁及板为；基础为；剧院柱为；挡土墙为；底板及外壁为结构自防水，防水混凝土抗渗等级为。4.3.2钢筋种类：、。钢筋直径：，，，，，，，，，，及32mm。4.3.3钢材种类：、。均采用不少于的型钢。4.3.4螺栓连接普通螺栓应符合现行国家标准《六角头螺栓和级》()和《六角头螺栓级》()的规定。除非另有说明，所有螺栓连接节点采用级摩擦型高强度螺栓。高强度螺栓应符合现行国家标准《钢结构高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》(～)和《钢结构用扭剪型高强度螺栓连接副》(～)的规定。高强螺栓摩擦面处理方法采用喷砂，抗滑移系数不得小于。5.1机电设计概况给水排水工程5.1.1生活给水系统.水源：由红线生活消防合用管网上引入一根给水管至**地下二层水泵房间，由专用软化设备处理后进入生活给水蓄水池，其水池容积为100m3，以供本楼室内生活用水,引入管在总体上设子水表计量。.水质处理方式：生活用水采用软化处理。.供水方式及管网竖向分区：系统采用水箱(池)水泵联合、垂直分区、并联和串联相结合的...
