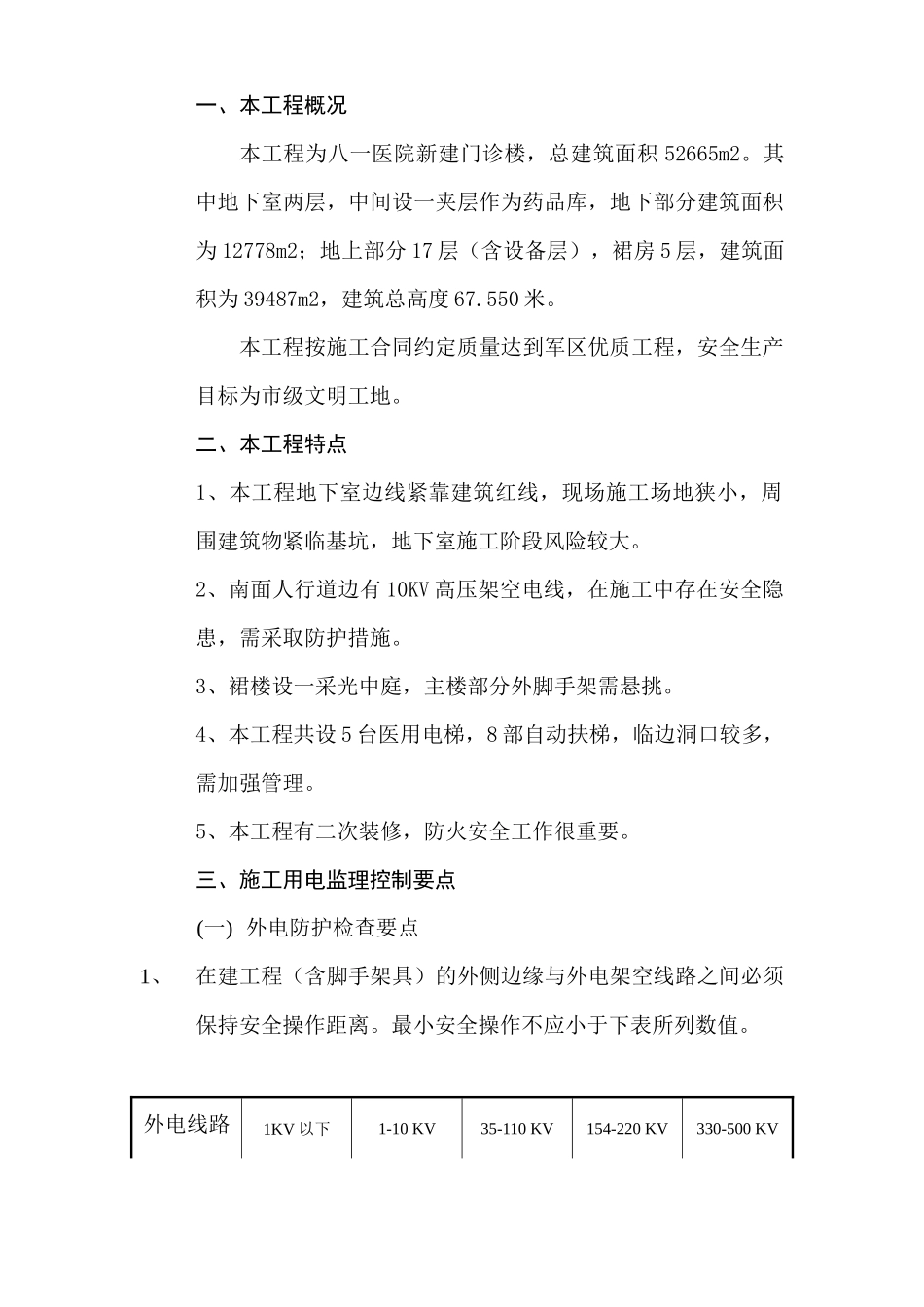

一、本工程概况本工程为八一医院新建门诊楼，总建筑面积52665m2。其中地下室两层，中间设一夹层作为药品库，地下部分建筑面积为12778m2；地上部分17层（含设备层），裙房5层，建筑面积为39487m2，建筑总高度67.550米。本工程按施工合同约定质量达到军区优质工程，安全生产目标为市级文明工地。二、本工程特点1、本工程地下室边线紧靠建筑红线，现场施工场地狭小，周围建筑物紧临基坑，地下室施工阶段风险较大。2、南面人行道边有10KV高压架空电线，在施工中存在安全隐患，需采取防护措施。3、裙楼设一采光中庭，主楼部分外脚手架需悬挑。4、本工程共设5台医用电梯，8部自动扶梯，临边洞口较多，需加强管理。5、本工程有二次装修，防火安全工作很重要。三、施工用电监理控制要点(一)外电防护检查要点1、在建工程（含脚手架具）的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作不应小于下表所列数值。外电线路电压1KV以下1-10KV35-110KV154-220KV330-500KV最小安全操作距离（M）46810152、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与地面的垂直距离应不小于下表所列数值。外电线路电压1KV以下1-10KV35-110KV最小安全操作距离（M）6773、对达不到上表中规定的最小距离时，必须编制外电线路防护方案，采取防护措施，增设屏障遮拦、围栏或保护围，并悬挂醒目的警告标志牌。防护屏障应采用绝缘材料搭设。4、外电线路与遮拦、屏障等防护设施之间的安全距离小于下表所列数值时，必须会同有关部门予以解决，采取迁移处电线路或改变工程位置等措施，否则不得强行施工。外电线路电压（KV）1-36103560110220330500线路边线至遮拦的安全距离0.950.950.951.151.351.752.654.5（M）线路边线至网状防护的安全距离0.30.30.30.50.71.11.92.755、脚手架年下斜道严禁搭设在有外电线路的一侧。（二）接地与接零保护系统核查要点１、在施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统。２、施工现场每一处重复接地电阻值应不大于10Ω，不得少于３处（即总配电箱、线路的中间和末端处），重复接地线应与保护零线相连。接地电阻每季度公司至少复测一次，现场每月检测次。３、接地装置的接地线应采用二根以上导体，在不同点与接地体作用连接。垂直接地体应采用角钢、钢管或圆钢，不得采用螺纹钢材。４、保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源的零线引出。保护零线线应单独敷设，不得装设任何开关与熔断器。保护零线应接至每一台用电设备的金属外壳（包括配电箱）。５、保护零线的截面应不小于工作零线的截面，并使用统一标志的绿/黄双色线，任何情况下不得将绿/黄双色作负荷线。与电气设备相连的保护零线应为截面不小于2.5MM的绝缘多股铜线。６、保护零线与电气设备连接应采用铜鼻子等可靠连接，不重采用铰接，电气设备接线柱应镀锌或涂防腐油脂；工作零线和保护零线在配电箱内应通过端子板连接，其中保护零线在其他地方不得有接头。７、同一施工现场的电气设备不得一部分保护接零、一部分保护接地。（三）配电箱、开关箱核查要点１、施工现场配电系统应设置总配电箱（屏）、分配电箱、开关箱，实行三级配电、三级保护。分配电箱与开关箱的距离不得超过30M，开关箱于其控制的固定式用电设备的水平距离不得超过3M。配电箱周围应有足够二人同时工作的空间和通道。２、开关箱应由末级分配电箱配电。动力配电箱与照明配电箱应分别设置。３、每台用电设备应有各自专用的开关箱。开关箱内严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。４、所有配电箱内应在电源侧装设有明显断点的隔离开关，漏电保护应装设在电源隔离开关负荷侧。分配电箱电保护器的额定漏电动作电流在50-75mA，开关箱漏电保护器的额定漏电动作电流不得大于30mA，手持式电动工具的漏电保护器额定漏电动作电流不得大于15mA；额定漏电动作时间均应小于0.1S。５、配电箱进、出线应在箱底进出，并分路成束加PVC套管保护；配电箱内的连接应采用绝缘导线，排列整齐，不得有外露带电部分；箱内应设置铜质的保护零线端子板和工作零线端子板。６、固定式配电...
