钢筋手工电弧焊接工程技术交底VIP免费

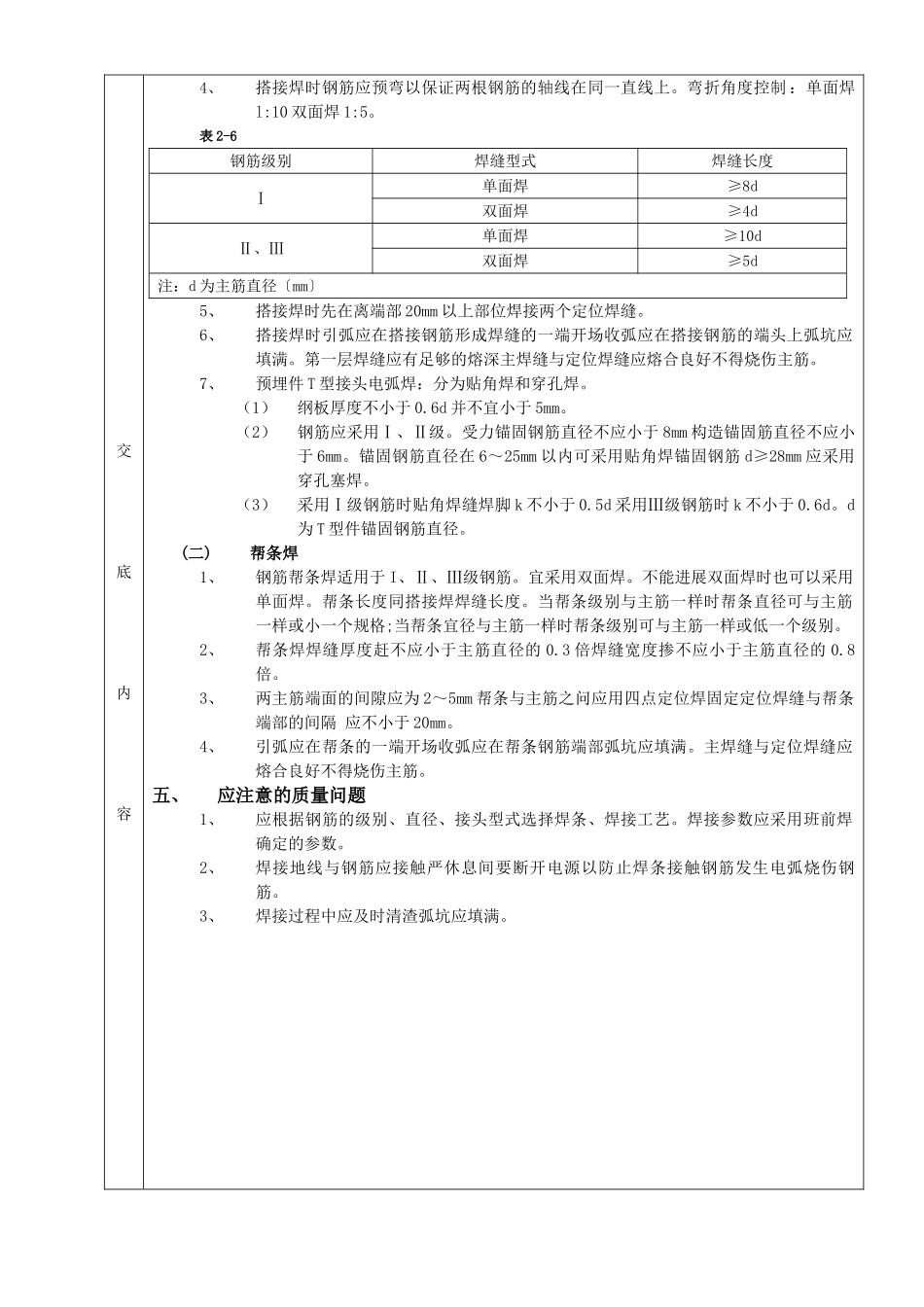

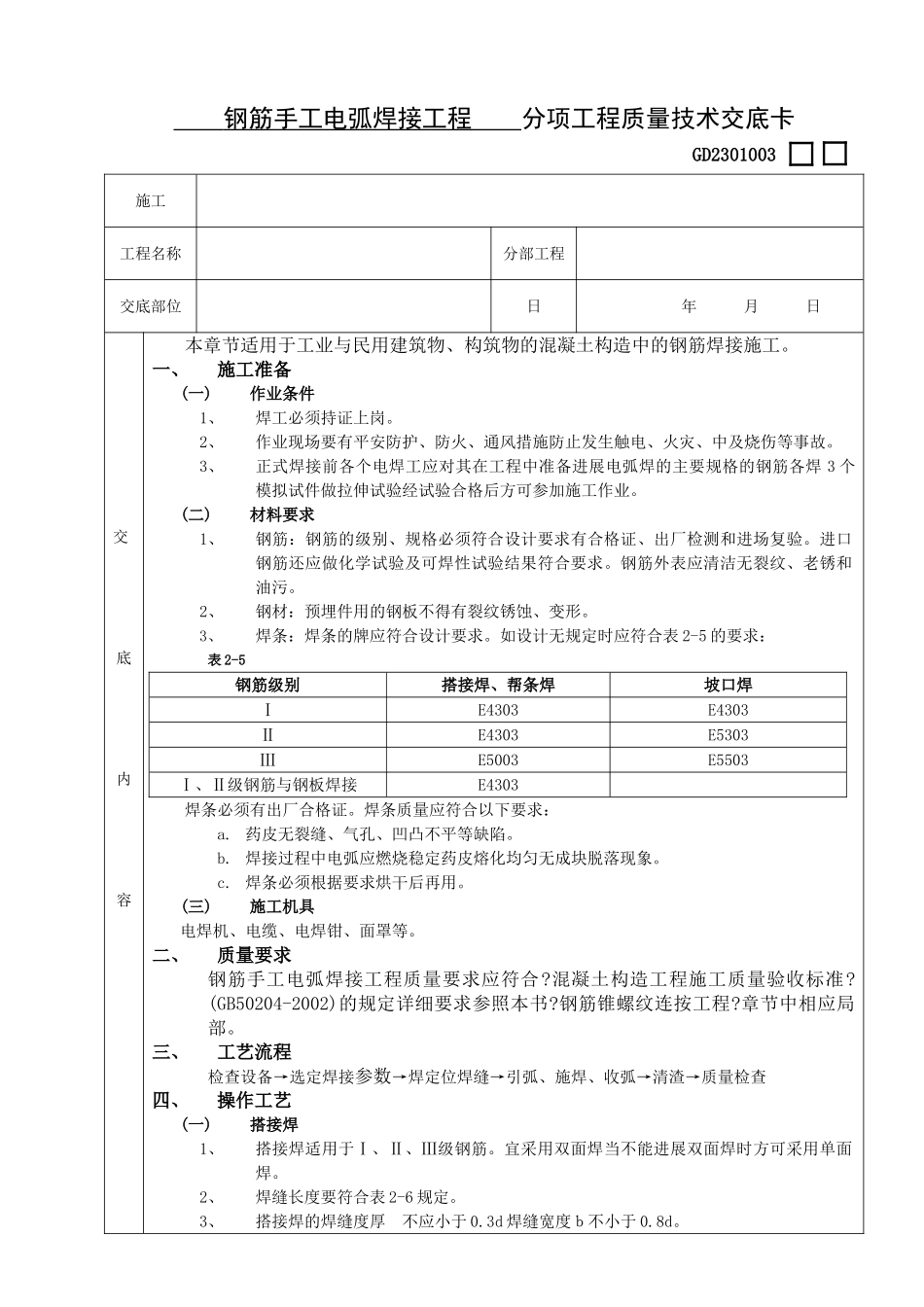

钢筋手工电弧焊接工程分项工程质量技术交底卡GD2301003施工工程名称分部工程交底部位日年月日交底内容本章节适用于工业与民用建筑物、构筑物的混凝土构造中的钢筋焊接施工。一、施工准备(一)作业条件1、焊工必须持证上岗。2、作业现场要有平安防护、防火、通风措施防止发生触电、火灾、中及烧伤等事故。3、正式焊接前各个电焊工应对其在工程中准备进展电弧焊的主要规格的钢筋各焊3个模拟试件做拉伸试验经试验合格后方可参加施工作业。(二)材料要求1、钢筋：钢筋的级别、规格必须符合设计要求有合格证、出厂检测和进场复验。进口钢筋还应做化学试验及可焊性试验结果符合要求。钢筋外表应清洁无裂纹、老锈和油污。2、钢材：预埋件用的钢板不得有裂纹锈蚀、变形。3、焊条：焊条的牌应符合设计要求。如设计无规定时应符合表2-5的要求：表2-5钢筋级别搭接焊、帮条焊坡口焊ⅠE4303E4303ⅡE4303E5303ⅢE5003E5503Ⅰ、Ⅱ级钢筋与钢板焊接E4303焊条必须有出厂合格证。焊条质量应符合以下要求：a.药皮无裂缝、气孔、凹凸不平等缺陷。b.焊接过程中电弧应燃烧稳定药皮熔化均匀无成块脱落现象。c.焊条必须根据要求烘干后再用。(三)施工机具电焊机、电缆、电焊钳、面罩等。二、质量要求钢筋手工电弧焊接工程质量要求应符合?混凝土构造工程施工质量验收标准?(GB50204-2002)的规定详细要求参照本书?钢筋锥螺纹连按工程?章节中相应局部。三、工艺流程检查设备→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查四、操作工艺(一)搭接焊1、搭接焊适用于Ⅰ、Ⅱ、Ⅲ级钢筋。宜采用双面焊当不能进展双面焊时方可采用单面焊。2、焊缝长度要符合表2-6规定。3、搭接焊的焊缝度厚不应小于0.3d焊缝宽度ｂ不小于0.8d。交底内容4、搭接焊时钢筋应预弯以保证两根钢筋的轴线在同一直线上。弯折角度控制：单面焊l:10双面焊1:5。表2-6钢筋级别焊缝型式焊缝长度Ⅰ单面焊≥8d双面焊≥4dⅡ、Ⅲ单面焊≥10d双面焊≥5d注：d为主筋直径〔mm〕5、搭接焊时先在离端部20mm以上部位焊接两个定位焊缝。6、搭接焊时引弧应在搭接钢筋形成焊缝的一端开场收弧应在搭接钢筋的端头上弧坑应填满。第一层焊缝应有足够的熔深主焊缝与定位焊缝应熔合良好不得烧伤主筋。7、预埋件T型接头电弧焊：分为贴角焊和穿孔焊。（1）纲板厚度不小于0.6d并不宜小于5mm。（2）钢筋应采用Ⅰ、Ⅱ级。受力锚固钢筋直径不应小于8mm构造锚固筋直径不应小于6mm。锚固钢筋直径在6～25mm以内可采用贴角焊锚固钢筋d≥28mm应采用穿孔塞焊。（3）采用Ⅰ级钢筋时贴角焊缝焊脚k不小于0.5d采用Ⅲ级钢筋时k不小于0.6d。d为T型件锚固钢筋直径。(二)帮条焊1、钢筋帮条焊适用于I、Ⅱ、Ⅲ级钢筋。宜采用双面焊。不能进展双面焊时也可以采用单面焊。帮条长度同搭接焊焊缝长度。当帮条级别与主筋一样时帮条直径可与主筋一样或小一个规格;当帮条宜径与主筋一样时帮条级别可与主筋一样或低一个级别。2、帮条焊焊缝厚度赶不应小于主筋直径的0.3倍焊缝宽度掺不应小于主筋直径的0.8倍。3、两主筋端面的间隙应为2～5mm帮条与主筋之问应用四点定位焊固定定位焊缝与帮条端部的间隔应不小于20mm。4、引弧应在帮条的一端开场收弧应在帮条钢筋端部弧坑应填满。主焊缝与定位焊缝应熔合良好不得烧伤主筋。五、应注意的质量问题1、应根据钢筋的级别、直径、接头型式选择焊条、焊接工艺。焊接参数应采用班前焊确定的参数。2、焊接地线与钢筋应接触严休息间要断开电源以防止焊条接触钢筋发生电弧烧伤钢筋。3、焊接过程中应及时清渣弧坑应填满。专业技术负责人：交底人：承受人：
