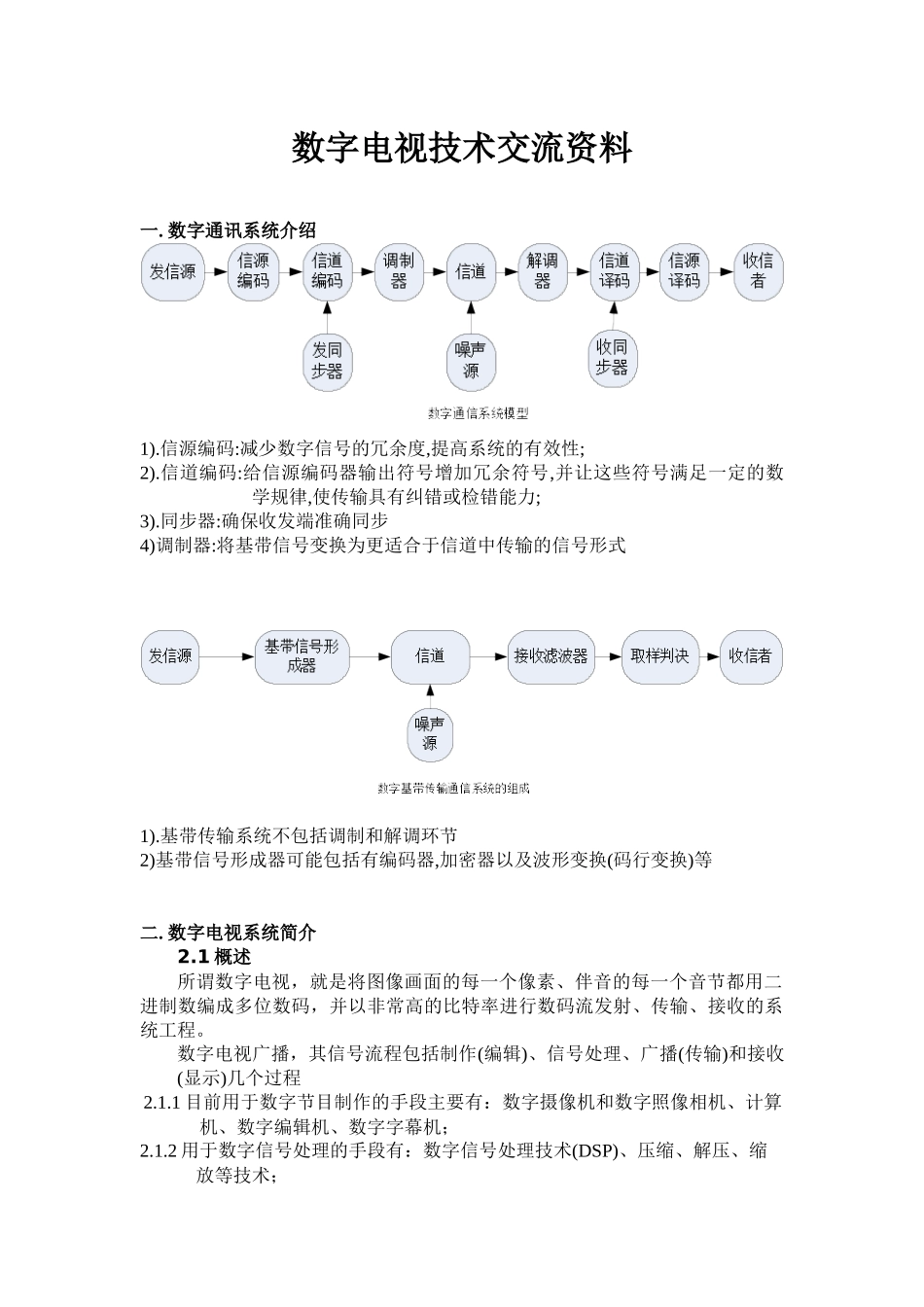

数字电视技术交流资料一.数字通讯系统介绍1).信源编码:减少数字信号的冗余度,提高系统的有效性;2).信道编码:给信源编码器输出符号增加冗余符号,并让这些符号满足一定的数学规律,使传输具有纠错或检错能力;3).同步器:确保收发端准确同步4)调制器:将基带信号变换为更适合于信道中传输的信号形式1).基带传输系统不包括调制和解调环节2)基带信号形成器可能包括有编码器,加密器以及波形变换(码行变换)等二.数字电视系统简介2.1概述所谓数字电视，就是将图像画面的每一个像素、伴音的每一个音节都用二进制数编成多位数码，并以非常高的比特率进行数码流发射、传输、接收的系统工程。数字电视广播，其信号流程包括制作(编辑)、信号处理、广播(传输)和接收(显示)几个过程2.1.1目前用于数字节目制作的手段主要有：数字摄像机和数字照像相机、计算机、数字编辑机、数字字幕机；2.1.2用于数字信号处理的手段有：数字信号处理技术(DSP)、压缩、解压、缩放等技术；2.1.3用于传输的手段有：地面广播传输、有线电视(或光缆)传输、卫星广播(DSS)及宽带综合业务网(ISDN)、DVD等；2.1.4用于接受显示的手段有：阴极射线管显示器(CRT)、液晶显示器、等离子体显示器、投影显示(包括前投、背投)等2.2地面广播传输系统原理框图数字电视地面广播传输系统发送端完成从输入数据码流到地面电视信道传输信号的转换。输入数据码流经过扰码器（随机化）、前向纠错编码（FEC），然后进行从比特流到符号流的星座映射，再进行交织后形成基本数据块。基本数据块与系统信息组合（复用）后，经过帧体数据处理形成帧体。而帧体与相应的帧头（PN序列）复接为信号帧（组帧），经过基带后处理转换为基带输出信号（8MHz带宽内）。该信号经正交上变频转换为射频信号（UHF和VHF频段范围内）。本系统的发送端原理如图1所示。2.3信源部分的国际标准主要是MPEG（活动图像专家组）提出的MPEG-1、MPEG-2MPEG-4等视音频标准，以及最新的ITUH.264/MPEGAVC、Microsoft/SMPTEVC1和我国自己制定的AVS视频编码标准。2.4信道部分的标准这部分标准比较多，根据传输媒介的不同分为卫星、有线、地面三种，其中卫星的标准有:欧洲DVB组织提出的DVB-S、DVB-S2；有线主要有:DVB-C，OpenCable。当前，地面数字电视的国际标准主要有三个：2.4.1欧洲DVB组织提出的以COFDM为核心技术的DVB-T标准；2.4.2美国大联盟组织提出的以8VSB为核心技术的ATSC标准；2.4.3日本提出的以BST-OFDM为核心技术的ISDB-T标准等,我国现在使用的主要有GB20600-2006,DAB(广州在用),DVB-T(深圳在用),CMMB(广电),数字电视要进行信道编解码及调制解调的目的是通过纠错编码、网格编码、均衡等技术提高信号的抗干扰能力，通过调制把传输信号放在载波或脉冲串上，为发射做好准备。我们目前所说的各国数字电视的制式，标准不能统一，主要是指各国在该方面的不同，具体包括纠错、均衡等技术的不同，带宽的不同，尤其是调制方式的不同2.5DMB-TH数字电视单站系统2.6DMB数字电视单频网系统DMB-TH系统是一个完整透明的数据传输系统，支持所有传输格式为MPEG2-TS流的数据码流。不管什么样的数据，例如MPEG-1、MPEG-2、中国的AVS、MPEG-4、H.264、IP数据、WindowsMedia9等格式的数据码流，只要打包成该格式的码流都可以经过DMB-TH传输系统进行传送。当然也包括16:9等各种显示格式的信源数据流三.数字电视发射系统3.1激励器（EXCITER）数字电视发射机与模拟电视发射机不同，它的输入信号不是通常的视频和音频节目信号，而是将音频、视频信号按MPEG标准，经过压缩、编码，并与其它数据信息复用打包后的传输码流（TS流）。输入的TS流进入激励器，经过信道编码与调制单元，形成符合一定制式标准的模拟中频信号，这些工作均由激励器完成.数字电视激励器部分的主要功能是进行信道编码处理和调制，前者目的是增加抗干扰能力，保证接收端进行正确接收，后者的目的用于传输，很多地方常常称该种激励器为COFDM调制器1)COFDM编码器在地面无线传输中，多径效应影响最为严重，常采用抗多径干扰显著的COFDM技术。COFDM称为编码正交频分复用调制，它是由大量的子载波构成，将各载波加以调制。也就是说，将串...
