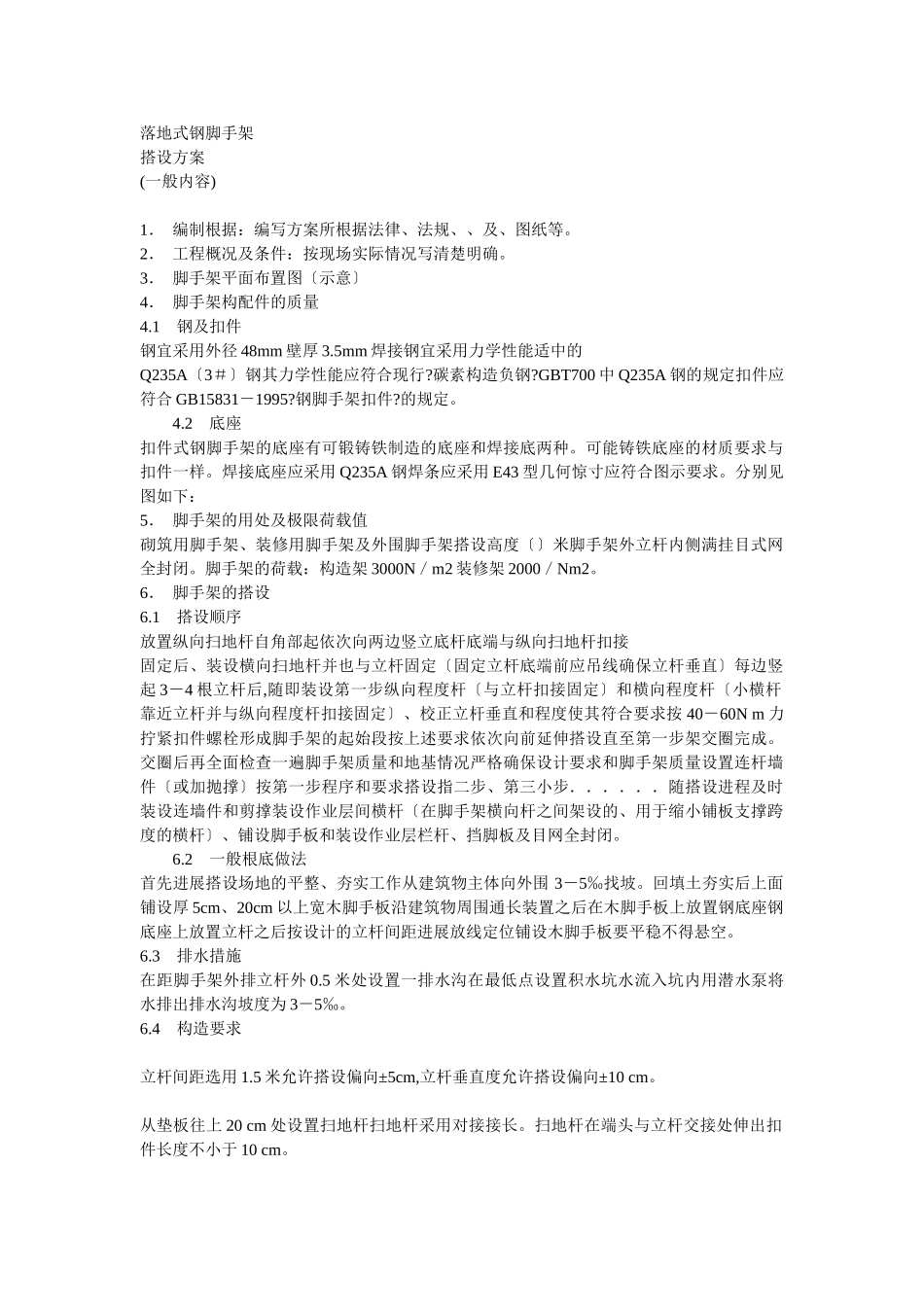

落地式钢脚手架搭设方案(一般内容)1．编制根据：编写方案所根据法律、法规、、及、图纸等。2．工程概况及条件：按现场实际情况写清楚明确。3．脚手架平面布置图〔示意〕4．脚手架构配件的质量4.1钢及扣件钢宜采用外径48mm壁厚3.5mm焊接钢宜采用力学性能适中的Q235A〔3＃〕钢其力学性能应符合现行?碳素构造负钢?GBT700中Q235A钢的规定扣件应符合GB15831－1995?钢脚手架扣件?的规定。4.2底座扣件式钢脚手架的底座有可锻铸铁制造的底座和焊接底两种。可能铸铁底座的材质要求与扣件一样。焊接底座应采用Q235A钢焊条应采用E43型几何惊寸应符合图示要求。分别见图如下：5．脚手架的用处及极限荷载值砌筑用脚手架、装修用脚手架及外围脚手架搭设高度〔〕米脚手架外立杆内侧满挂目式网全封闭。脚手架的荷载：构造架3000N／m2装修架2000／Nm2。6．脚手架的搭设6.1搭设顺序放置纵向扫地杆自角部起依次向两边竖立底杆底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定〔固定立杆底端前应吊线确保立杆垂直〕每边竖起3－4根立杆后,随即装设第一步纵向程度杆〔与立杆扣接固定〕和横向程度杆〔小横杆靠近立杆并与纵向程度杆扣接固定〕、校正立杆垂直和程度使其符合要求按40－60Nm力拧紧扣件螺栓形成脚手架的起始段按上述要求依次向前延伸搭设直至第一步架交圈完成。交圈后再全面检查一遍脚手架质量和地基情况严格确保设计要求和脚手架质量设置连杆墙件〔或加抛撑〕按第一步程序和要求搭设指二步、第三小步．．．．．．随搭设进程及时装设连墙件和剪撑装设作业层间横杆〔在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横杆〕、铺设脚手板和装设作业层栏杆、挡脚板及目网全封闭。6.2一般根底做法首先进展搭设场地的平整、夯实工作从建筑物主体向外围3－5‰找坡。回填土夯实后上面铺设厚5cm、20cm以上宽木脚手板沿建筑物周围通长装置之后在木脚手板上放置钢底座钢底座上放置立杆之后按设计的立杆间距进展放线定位铺设木脚手板要平稳不得悬空。6.3排水措施在距脚手架外排立杆外0.5米处设置一排水沟在最低点设置积水坑水流入坑内用潜水泵将水排出排水沟坡度为3－5‰。6.4构造要求立杆间距选用1.5米允许搭设偏向±5cm,立杆垂直度允许搭设偏向±10cm。从垫板往上20cm处设置扫地杆扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。横杆步距采用1.8米用对接接长一根横杆两端的高差不能超过2cm纵向程度杆全长平整度不小于±10cm。立柱上的对接扣件应交织布置两个相邻立柱的接头不应设在同步跨内两相邻立柱接头在高度方向错开的间隔不应小于500mm各接头中心距主节点的间隔不应大于步距的1／3。纵向程度杆对接接头应交织布置不应设在同步、同跨内相邻接头程度间隔不应小于500cm并应防止设在纵向程度杆的跨中〔见附图〕。6.5架体与建筑构造拉接要求采用刚性连接方式连墙件的连墙杆用两根50cm短用直角扣件中间夹垫木固定于墙上详细做法见附图：连墙杆在垂直间距不应在于4米程度间距不大于6米的位置上设置设置时尽量靠近主节点偏离主节点的间隔不应大于30cm。必须人底部第一根纵向程度杆处开场设置布设形式可以采用花排也可以采用并排宜优先用花排。门窗洞口采用短向拉接钢长度过门窗洞口边缘250mm以上。7．剪撑的搭设在建筑物四周转交处必需要设置剪撑每道剪撑跨越立柱的根数宜在5－7根之间每道剪撑的宽度不应小于4跨且不小于6米。斜杆与地面的倾角宜在45度－60度之间由底至顶连续设置中间每道剪撑的净距不应大于15米。剪撑斜杆应用旋转扣件固定在与之相交的横向程度杆伸出端或立柱上旋转扣件中心线距主节点的间隔不应大于15cm。剪撑接长采用搭接接长搭接长度不小于50cm用3个扣件等间隔布置扣件在钢端头处不小于10cm处。剪撑下端一定要落地。8．小横杆的设置每一主节点必须设置一根横向程度杆并采用直角扣件扣紧在纵向程度杆上部端头处伸出长度不小于10cm。该杆轴线偏离主节点的间隔不应大于150cm在双排架中靠墙一侧的外伸长度不应大于50cm。单排架的小横杆一端采用直角扣件固定在纵向程度杆上部另一端应伸入墙内240cm以上。9．脚手板的防护栏杆脚手板一般设置在3根小横杆上要...
