施工阶段水电安装工程监理实施细则VIP免费

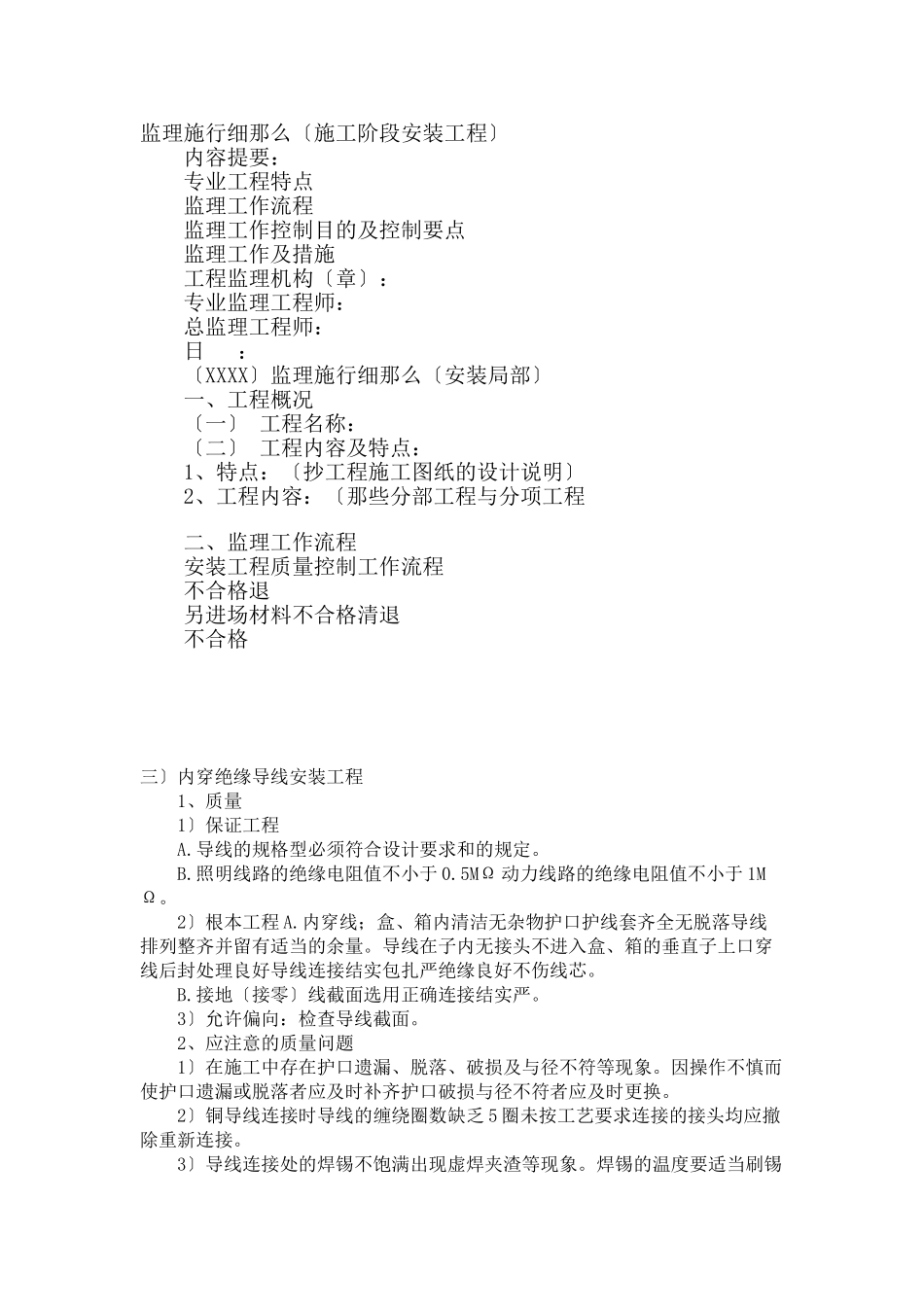

监理施行细那么〔施工阶段安装工程〕内容提要：专业工程特点监理工作流程监理工作控制目的及控制要点监理工作及措施工程监理机构〔章〕：专业监理工程师：总监理工程师：日：〔XXXX〕监理施行细那么〔安装局部〕一、工程概况〔一〕工程名称：〔二〕工程内容及特点：1、特点：〔抄工程施工图纸的设计说明〕2、工程内容：〔那些分部工程与分项工程二、监理工作流程安装工程质量控制工作流程不合格退另进场材料不合格清退不合格三〕内穿绝缘导线安装工程1、质量1〕保证工程A.导线的规格型必须符合设计要求和的规定。B.照明线路的绝缘电阻值不小于0.5MΩ动力线路的绝缘电阻值不小于1MΩ。2〕根本工程A.内穿线；盒、箱内清洁无杂物护口护线套齐全无脱落导线排列整齐并留有适当的余量。导线在子内无接头不进入盒、箱的垂直子上口穿线后封处理良好导线连接结实包扎严绝缘良好不伤线芯。B.接地〔接零〕线截面选用正确连接结实严。3〕允许偏向：检查导线截面。2、应注意的质量问题1〕在施工中存在护口遗漏、脱落、破损及与径不符等现象。因操作不慎而使护口遗漏或脱落者应及时补齐护口破损与径不符者应及时更换。2〕铜导线连接时导线的缠绕圈数缺乏5圈未按工艺要求连接的接头均应撤除重新连接。3〕导线连接处的焊锡不饱满出现虚焊夹渣等现象。焊锡的温度要适当刷锡要均匀。刷锡后应用布条及时擦去多余的焊剂保持接头的干净。4〕导线线芯受损是由于用力过猛和剥线钳使用不当而造成的。削线时应根据线径选用剥线钳相应的口。5〕多股软铜线刷锡遗漏应及时进展焊锡。6〕接头局部包扎不平整不严。应重新包扎。7〕螺旋接线钮松动和线芯外露。接线钮不合格及线芯剪得余量过短都会造成其松动线芯剪得太长就会造成线芯外露。应选用与导线截面和导线根数相应的合格同时线芯的预留长度取1.2MM为宜。8〕套压接后压模的位置不在中心线上压模不配套或深度不够应选用合格的压模进展压接。9〕线路的绝缘电阻值偏低路内可能进水或绝缘层受损都将造成线路的绝缘电阻偏低应将路中的泥水及时清理干净或更换导线。〔四〕灯具安装工程1、应注意的质量问题1〕成排灯具的中心应横平竖直。在确定成排灯具安装的位置必须拉线拉十字线。2〕直径在150MM及以下时应用两只螺丝固定；直径在150MM以上时用三只螺丝固定。3〕吊链日光灯吊链的选择应按以下要求：A.单日光灯链长不超过1米时可使用瓜子链。B.双日光灯及超过1米长的单日光灯应使用铁吊链。〔五〕开关、插座安装工程1、质量1〕插座的安装位置正确。接地〔零〕保护措施必须符合验收的有关规定。2〕根本工程A.盒子内清洁无杂物外表清洁不变形盖板紧贴建筑物的外表。B.开关切断相线导线进入器具处绝缘良好不伤线芯。插座的接地线单独敷设不允许与零混用。C.开关、插座的面板并列安装时高度差为5MM.D.同一场所的高度差为5MM.E.板面的垂直允许偏向0.5MM.2、应注意的质量问题1〕应保证开关、插座、面板平整紧贴建筑物。2〕开关应切断相线插座的相、地、零不能装错。3〕多灯房间开关应保证开关方向一致。4〕固定板面的螺丝〔有一字和十字〕应选统一。5〕同一房间的开关、插座高度应一致。6〕铁进盒护口脱落或遗漏。安装时应注意把护口带好。〔六〕配电箱〔盘〕安装工程1、配电箱安装应符合以下规定：位置正确部件齐全箱体开孔适宜切口整齐。暗式配电箱盖紧贴墙面零线汇流排〔零线端子〕连接无绞接现象油漆完好盘内外清洁箱盖开关灵敏回路编齐全结线整齐地线安装明显结实。2、导线与器具连接应符合以下规定：A.连接结实严不伤线芯。压板连接时压紧无松动螺栓连接时在同一端子上导线不超过两根防送垫圈等配件齐全。B.电器设备器具和非带电金属部件的接地〔接零〕支线敷设应符合以下规定：连接严、结实、接地〔接零〕线截面选用正确虚防腐的局部涂漆均匀无遗漏。线路走向合理色表准确涂后不污染设备和建筑。C.允许偏向：配电箱〔盘〕体高50CM以下允许偏向1.5MM.配电箱〔盘〕体高50CM以上允许偏向3MM.〔七〕配电柜安装工程1、质量1〕配电柜及开关型、规格、质量必须符合设计要求。柜的试验调整结果必须符合施工的规定。2〕高压瓷件外表严禁有裂纹缺损和瓷釉损坏等缺陷低压绝缘...
