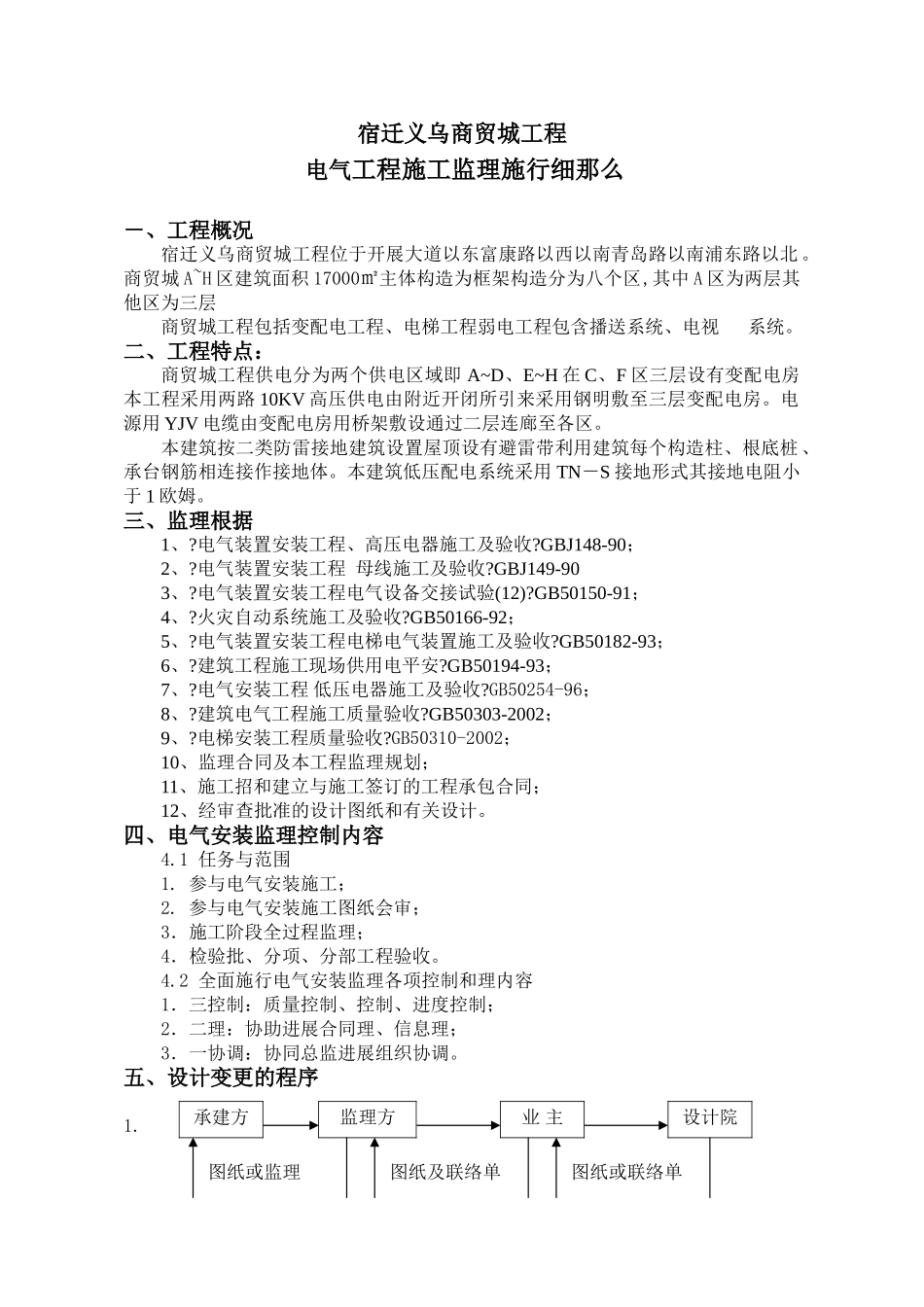

宿迁义乌商贸城工程电气工程施工监理施行细那么－、工程概况宿迁义乌商贸城工程位于开展大道以东富康路以西以南青岛路以南浦东路以北。商贸城A~H区建筑面积17000㎡主体构造为框架构造分为八个区,其中A区为两层其他区为三层商贸城工程包括变配电工程、电梯工程弱电工程包含播送系统、电视系统。二、工程特点：商贸城工程供电分为两个供电区域即A~D、E~H在C、F区三层设有变配电房本工程采用两路10KV高压供电由附近开闭所引来采用钢明敷至三层变配电房。电源用YJV电缆由变配电房用桥架敷设通过二层连廊至各区。本建筑按二类防雷接地建筑设置屋顶设有避雷带利用建筑每个构造柱、根底桩、承台钢筋相连接作接地体。本建筑低压配电系统采用TN－S接地形式其接地电阻小于1欧姆。三、监理根据1、?电气装置安装工程、高压电器施工及验收?GBJ148-90；2、?电气装置安装工程母线施工及验收?GBJ149-903、?电气装置安装工程电气设备交接试验(12)?GB50150-91；4、?火灾自动系统施工及验收?GB50166-92；5、?电气装置安装工程电梯电气装置施工及验收?GB50182-93；6、?建筑工程施工现场供用电平安?GB50194-93；7、?电气安装工程低压电器施工及验收?GB50254-96；8、?建筑电气工程施工质量验收?GB50303-2002；9、?电梯安装工程质量验收?GB50310-2002；10、监理合同及本工程监理规划；11、施工招和建立与施工签订的工程承包合同；12、经审查批准的设计图纸和有关设计。四、电气安装监理控制内容4.1任务与范围1.参与电气安装施工；2.参与电气安装施工图纸会审；3．施工阶段全过程监理；4．检验批、分项、分部工程验收。4.2全面施行电气安装监理各项控制和理内容1．三控制：质量控制、控制、进度控制；2．二理：协助进展合同理、信息理；3．一协调：协同总监进展组织协调。五、设计变更的程序1.承建方监理方业主设计院图纸或监理图纸及联络单图纸或联络单2.六、质量控制建筑电气工程施工现场的质量理应有相应的施工技术健全的质量理体系、施工质量检验制度和综合施工质量程度评定考核制度；安装电工、焊工、起重吊装工和电气调试人员等按有关要求持证上岗；安装和调试用各类计量器具应检定合格使用时在有效内。质量控制是监理工作三大控制的重点监理工程师要坚持每道工序不经历收认可不准转入下道工序的原那么。6.1质量的事前控制1．熟悉图纸、施工方案及关键数据将有关设计变更随时标注在图纸上。2．严格执行持证上岗制度电气技术理人员和操作人员应有相应的技术职称职务证件和有效上岗证并登记备案、不定时核查。3.对本工程采用的主要材料、半成品、成品、建筑构配件、器具和设备应进展现场验收检查其质量保证资料确认符合规定方允许使用。凡涉及平安、功能的有关应按各专业工程质量验收规定进展复验并应经监理工程师〔建立技术负责人〕检查认可。1)进口电气设备、器具和材料进场验收除符合GB50303的规定外尚应要求提供商检证明和中文的质量合格证明、规格、型、性能检测以及中文的安装、使用、维修和试验要求等技术。2〕经批准的免检或认定的名牌当进场验收时可不做抽样检测。3)变压器、箱式变电所、高压电器及电瓷制品应符合以下规定：①查验合格证和随带技术变压器有出厂试验记录；②外观检查：有铭牌附件齐全绝缘件无缺损、裂纹充油部分不渗漏充气高压设备气压正常涂层完好。4〕上下压成套配电柜、蓄电池柜、不连续电源柜、控制柜〔屏、台〕及动力、照明配电箱〔盘〕应符合以下规定：①查验合格证和随带技术实行消费答应证和平安认证制度的有答应证编和平安认证标志。不连续电源柜有出厂试验记录；②外观检查：有铭牌柜内元器件无损坏丧失、接线无脱落脱焊蓄电池柜内电池壳体无碎裂、漏液充油、充气设备无泄漏涂层完好无明显碰撞凹陷。5〕照明灯具及附件应符合以下规定：①查验合格证新型气体放电灯具有随带技术；②外观检查：灯具涂层完好无损伤附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证普通灯具有平安认证标志；③对成套灯具的绝缘电阻、接线等性能进展现场抽样检测。灯具的绝缘电阻值不小于2MΩ接线为铜芯绝缘电线芯线截面积不小于0.5平方毫米橡胶或聚氯乙烯承建方监理业主设计院四方签署的...
