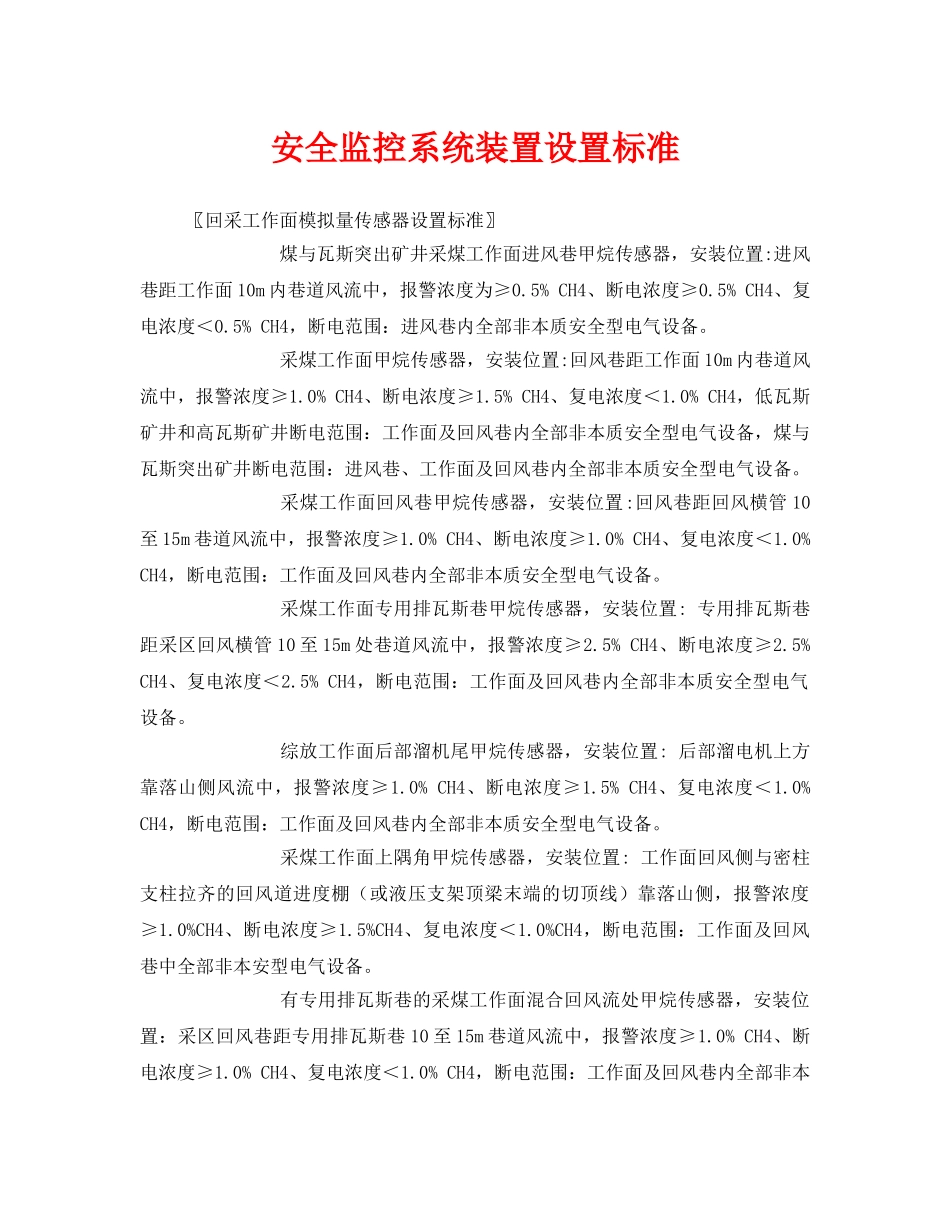

安全监控系统装置设置标准〖回采工作面模拟量传感器设置标准〗煤与瓦斯突出矿井采煤工作面进风巷甲烷传感器，安装位置:进风巷距工作面10m内巷道风流中，报警浓度为≥0.5%CH4、断电浓度≥0.5%CH4、复电浓度＜0.5%CH4，断电范围：进风巷内全部非本质安全型电气设备。采煤工作面甲烷传感器，安装位置:回风巷距工作面10m内巷道风流中，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，低瓦斯矿井和高瓦斯矿井断电范围：工作面及回风巷内全部非本质安全型电气设备，煤与瓦斯突出矿井断电范围：进风巷、工作面及回风巷内全部非本质安全型电气设备。采煤工作面回风巷甲烷传感器，安装位置:回风巷距回风横管10至15m巷道风流中，报警浓度≥1.0%CH4、断电浓度≥1.0%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷内全部非本质安全型电气设备。采煤工作面专用排瓦斯巷甲烷传感器，安装位置:专用排瓦斯巷距采区回风横管10至15m处巷道风流中，报警浓度≥2.5%CH4、断电浓度≥2.5%CH4、复电浓度＜2.5%CH4，断电范围：工作面及回风巷内全部非本质安全型电气设备。综放工作面后部溜机尾甲烷传感器，安装位置:后部溜电机上方靠落山侧风流中，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷内全部非本质安全型电气设备。采煤工作面上隅角甲烷传感器，安装位置:工作面回风侧与密柱支柱拉齐的回风道进度棚（或液压支架顶梁末端的切顶线）靠落山侧，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷中全部非本安型电气设备。有专用排瓦斯巷的采煤工作面混合回风流处甲烷传感器，安装位置：采区回风巷距专用排瓦斯巷10至15m巷道风流中，报警浓度≥1.0%CH4、断电浓度≥1.0%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷内全部非本质安全型电气设备。采煤工作面回风巷长度大于800m安设中部甲烷传感器，安装位置：回风巷中部距回风甲烷传感器500m处，报警浓度≥1.0%CH4、断电浓度≥1.0%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷内全部非本安型电气设备。采用两条以上巷道回风的采煤工作面应在第二、第三条回风巷分别在设置机尾甲烷传感器和回风甲烷传感器，报警浓度、断电浓度、复电浓度，断电范围同机尾甲烷传感器和回风甲烷传感器。采煤机甲烷报警断电仪甲烷传感器，安装位置:采煤机，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：采煤机电源及工作面刮板输送机电源。容易自燃、自燃煤层的回采工作面至少设置一个一氧化碳传感器，安装位置:上隅角、工作面或工作面回风巷，报警浓度≥24ppm。容易自燃、自燃煤层的回采工作面应安装温度传感器，安装位置:上隅角、工作面或工作面回风巷，报警浓度≥30℃。采煤工作面粉尘传感器，安装位置：回风巷距工作面30m内巷道风流中，报警浓度≥10mg/m3、除尘浓度≥10mg/m3。〖掘进工作面模拟量传感器设置标准〗正、付巷掘进工作面风流甲烷传感器，安装位置:正、付巷工作面距煤头5m内的巷道风流中，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：掘进巷道内全部非本质安全型电气设备。正、付巷掘进工作面风流甲烷传感器，安装位置:正、付巷工作面距回风口10至15m的巷道风流中，报警浓度≥1.0%CH4、断电浓度≥1.0%CH4、复电浓度＜1.0%CH4，断电范围：掘进巷道内全部非本质安全型电气设备。双巷掘进工作面混合回风流处甲烷传感器，安装位置：距采区回风10至15m巷道风流中，报警浓度≥1.5%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：包括局部通风机在内的双巷掘进巷道内所有非本安型电气设备。双巷掘进工作面混合回风流处甲烷传感器，安装位置：距回风横管10至15m处巷道风流中，报警浓度≥1.5%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：包括局部通风机在内的双巷掘进巷道内所有非本安型电气设备。掘进机甲烷报警断电仪甲烷传感器，安装位置:掘进机，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：掘进机电源。单巷掘进工作面风流甲烷传感器，安装位置:：工作面距煤...
