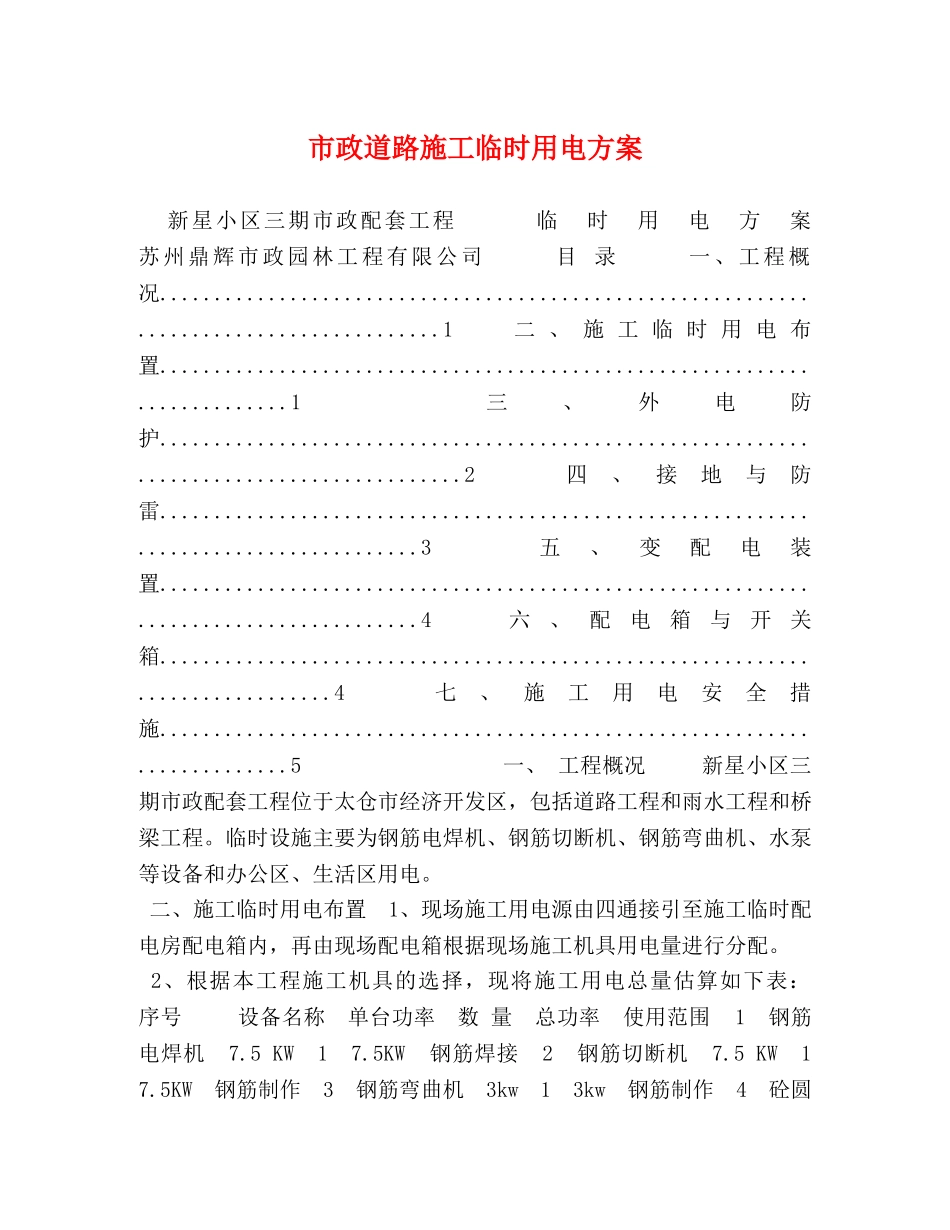

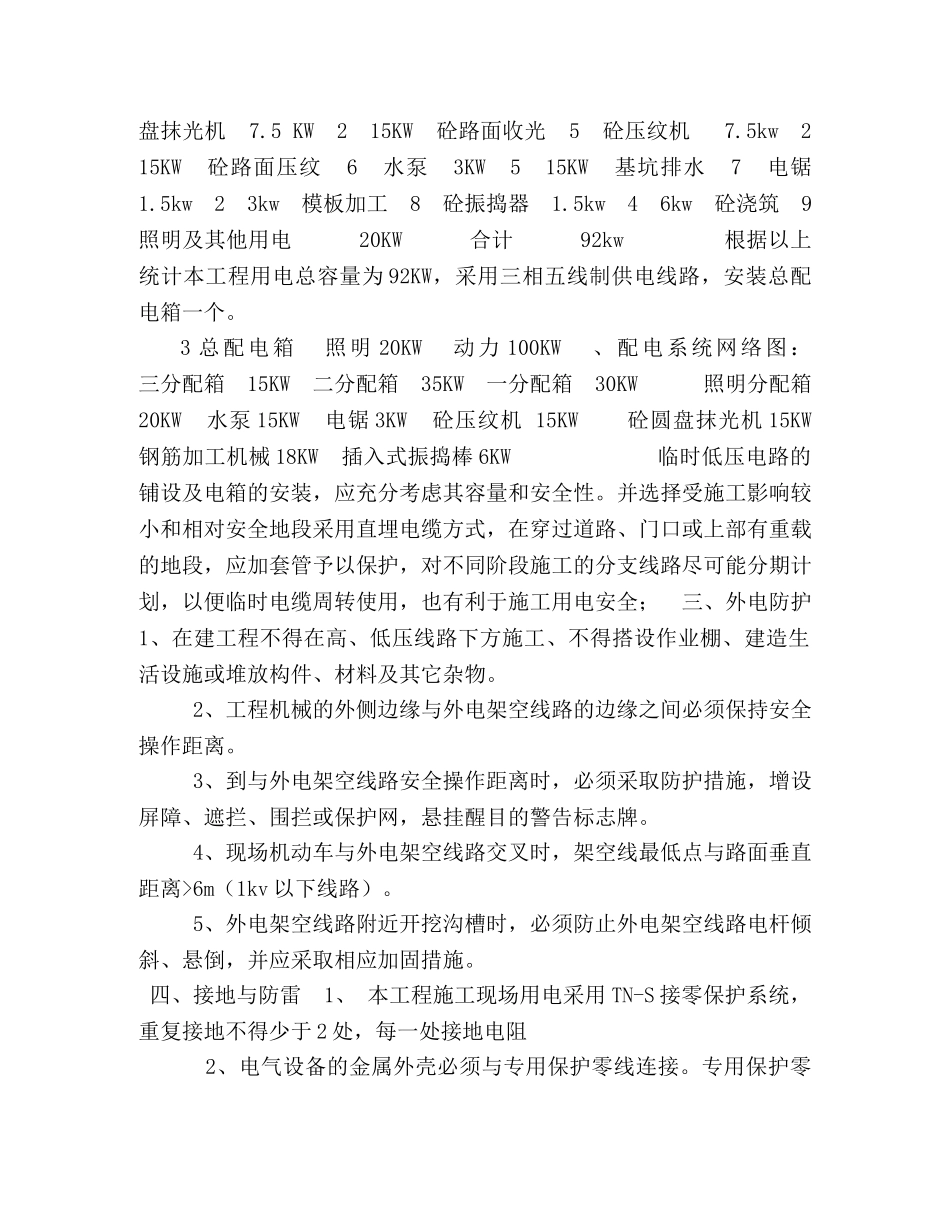

市政道路施工临时用电方案新星小区三期市政配套工程临时用电方案苏州鼎辉市政园林工程有限公司目录一、工程概况........................................................................................1二、施工临时用电布置..........................................................................1三、外电防护..........................................................................................2四、接地与防雷......................................................................................3五、变配电装置......................................................................................4六、配电箱与开关箱..............................................................................4七、施工用电安全措施..........................................................................5一、工程概况新星小区三期市政配套工程位于太仓市经济开发区，包括道路工程和雨水工程和桥梁工程。临时设施主要为钢筋电焊机、钢筋切断机、钢筋弯曲机、水泵等设备和办公区、生活区用电。二、施工临时用电布置1、现场施工用电源由四通接引至施工临时配电房配电箱内，再由现场配电箱根据现场施工机具用电量进行分配。2、根据本工程施工机具的选择，现将施工用电总量估算如下表：序号设备名称单台功率数量总功率使用范围1钢筋电焊机7.5KW17.5KW钢筋焊接2钢筋切断机7.5KW17.5KW钢筋制作3钢筋弯曲机3kw13kw钢筋制作4砼圆盘抹光机7.5KW215KW砼路面收光5砼压纹机7.5kw215KW砼路面压纹6水泵3KW515KW基坑排水7电锯1.5kw23kw模板加工8砼振捣器1.5kw46kw砼浇筑9照明及其他用电20KW合计92kw根据以上统计本工程用电总容量为92KW，采用三相五线制供电线路，安装总配电箱一个。3总配电箱照明20KW动力100KW、配电系统网络图：三分配箱15KW二分配箱35KW一分配箱30KW照明分配箱20KW水泵15KW电锯3KW砼压纹机15KW砼圆盘抹光机15KW钢筋加工机械18KW插入式振捣棒6KW临时低压电路的铺设及电箱的安装，应充分考虑其容量和安全性。并选择受施工影响较小和相对安全地段采用直埋电缆方式，在穿过道路、门口或上部有重载的地段，应加套管予以保护，对不同阶段施工的分支线路尽可能分期计划，以便临时电缆周转使用，也有利于施工用电安全；三、外电防护1、在建工程不得在高、低压线路下方施工、不得搭设作业棚、建造生活设施或堆放构件、材料及其它杂物。2、工程机械的外侧边缘与外电架空线路的边缘之间必须保持安全操作距离。3、到与外电架空线路安全操作距离时，必须采取防护措施，增设屏障、遮拦、围拦或保护网，悬挂醒目的警告标志牌。4、现场机动车与外电架空线路交叉时，架空线最低点与路面垂直距离>6m（1kv以下线路）。5、外电架空线路附近开挖沟槽时，必须防止外电架空线路电杆倾斜、悬倒，并应采取相应加固措施。四、接地与防雷1、本工程施工现场用电采用TN-S接零保护系统，重复接地不得少于2处，每一处接地电阻2、电气设备的金属外壳必须与专用保护零线连接。专用保护零线（简称保护零线）应由工作接地线、配电室电源测零线或总漏电保护器电源侧的零线引出。3、电气设备应作保护接零或保护接地。不允许一部分设备作保护接零，另一部分设备作保护接地。4、作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地与防雷接地可使用同一接地体。5、现场电力系统严禁利用大地作相线或零线，保护零线不得装设开关或熔断器。6、保护零线单独敷设，不作它用。工作零线和保护零线在总箱处应严格区分。重复接地线应与保护零线线连接。7、正常情况下，下列电气设备不带电的外露导电部分，应作保护接零。1）电机、变压器、电器、照明器具、手持电动工具的外壳。2）电气设备的传动装置的金属部件。3）配电屏、控制屏的金属外框。4）室内、室外配电装置的金属框架及靠近带电部分的金属围栏和金属门。8、施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。9、施工现场内的机械设备，若在相邻建筑、构筑物的防雷装置的保护范...
