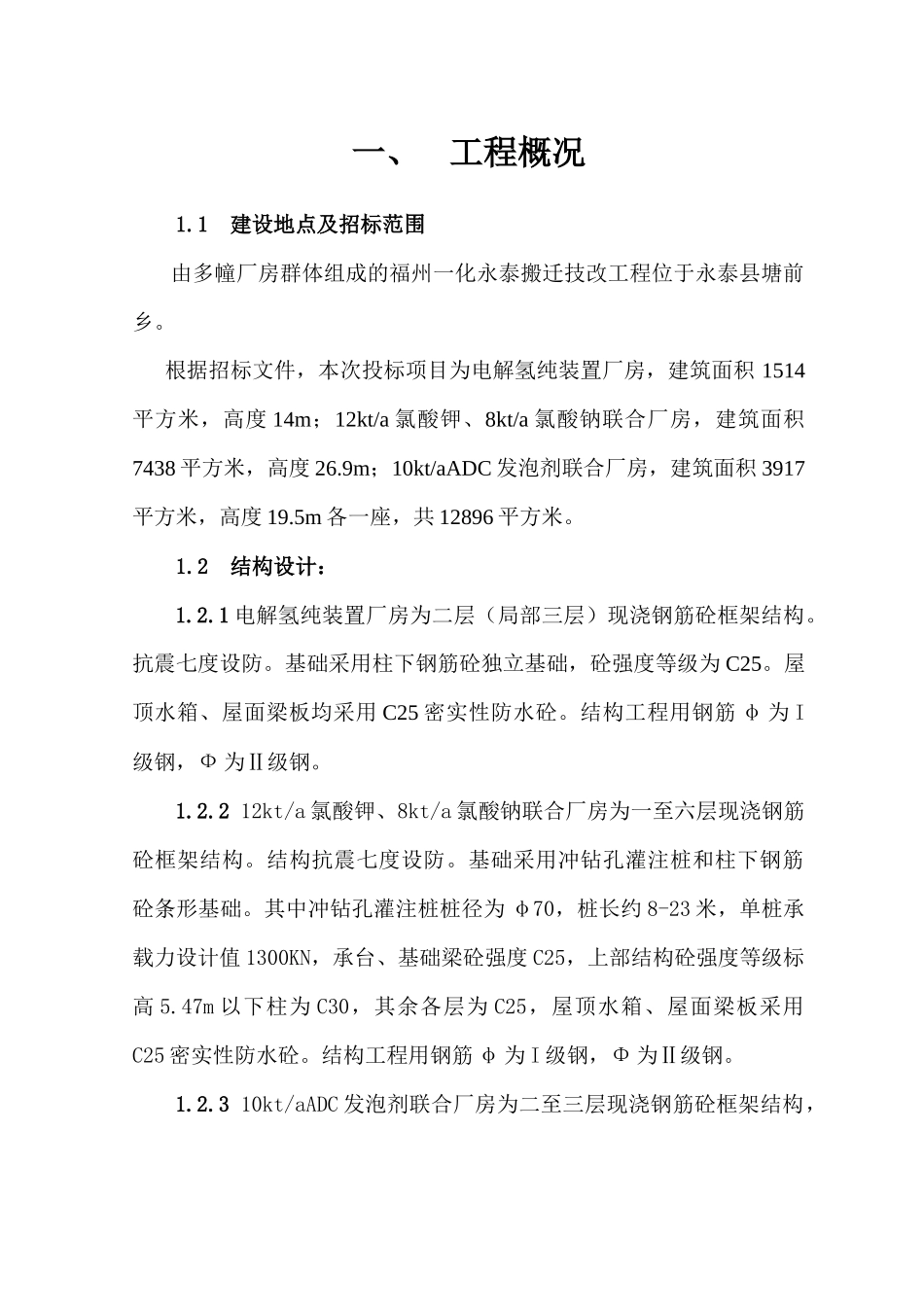

一、工程概况1.1建设地点及招标范围由多幢厂房群体组成的福州一化永泰搬迁技改工程位于永泰县塘前乡。根据招标文件，本次投标项目为电解氢纯装置厂房，建筑面积1514平方米，高度14m；12kt/a氯酸钾、8kt/a氯酸钠联合厂房，建筑面积7438平方米，高度26.9m；10kt/aADC发泡剂联合厂房，建筑面积3917平方米，高度19.5m各一座，共12896平方米。1.2结构设计：1.2.1电解氢纯装置厂房为二层（局部三层）现浇钢筋砼框架结构。抗震七度设防。基础采用柱下钢筋砼独立基础，砼强度等级为C25。屋顶水箱、屋面梁板均采用C25密实性防水砼。结构工程用钢筋φ为I级钢，Ф为Ⅱ级钢。1.2.212kt/a氯酸钾、8kt/a氯酸钠联合厂房为一至六层现浇钢筋砼框架结构。结构抗震七度设防。基础采用冲钻孔灌注桩和柱下钢筋砼条形基础。其中冲钻孔灌注桩桩径为φ70，桩长约8-23米，单桩承载力设计值1300KN，承台、基础梁砼强度C25，上部结构砼强度等级标高5.47m以下柱为C30，其余各层为C25，屋顶水箱、屋面梁板采用C25密实性防水砼。结构工程用钢筋φ为I级钢，Φ为Ⅱ级钢。1.2.310kt/aADC发泡剂联合厂房为二至三层现浇钢筋砼框架结构，抗震七度设防。基础采用柱下钢筋砼独立基础，砼强度等级为C20，上部结构砼强度等级除一层柱为C25外，其余柱、梁板均为C20，屋顶水箱、屋面梁板为C20密实性防水砼。结构工程用钢筋φ为I级钢，Φ为Ⅱ级钢。钢结构平台钢材采用Q235-AF。1.3建筑设计1.3.1电解氢纯装置厂房：该工程未注明内墙体均为240厚Mu7.5普遍粘土砖，M5混合砂浆砌筑。门采用钢质防火门和塑钢门窗，屋面防水采用氯化聚乙烯橡胶共混卷材。外墙采用JBY882无机建筑涂料。内墙面和顶棚除配电室、操作室、器具间采用中级抹灰，白色106内墙涂料罩面外，其余均为白色高氯化聚乙烯涂料。楼地面除配电室、操作室为水磨石外，其他均采用环氧砂浆面层。1.3.212kt/a氯酸钾、8kt/a氯酸钠联合厂房：砖墙均为240厚Mu7.5普遍粘土砖，M5砂浆砌筑。门窗为塑钢门窗，钢质防火门。屋面防水采用1：2水泥砂浆上铺防水卷材一道；外墙采用JBY822无机建筑涂料，内墙面除卫生间贴彩釉面砖，其余内墙、顶棚为中级抹灰。楼地面除卫生间铺防滑地砖，防水层及配电室为水磨石面层外，其余均暂为水泥砂地面。1.3.310kt/aADC发泡剂联合厂房：砖墙均采用Mu7.5普遍粘土砖，240厚，用M5砂浆砌筑。门窗采用钢质防水门和塑钢门窗，屋面防水采用氯化聚乙烯橡胶共混卷材。外墙采用JBY822无机建筑涂料，顶棚采用中级抹灰白色106涂料二度罩面。内墙面除卫生间设2100高墙裙外，其余均采用106内墙涂料。楼地面除卫生间铺防滑缸砖，配电室为水磨石外，其余均为水泥砂浆面层。1.4设备安装设计：给排水、电气和消防报警系统。1.5现场施工条件：该工程是在旧厂区内扩改建，建设单位“三通一平”工作已完成。二、施工方案2.1施工安排及工期目标：：本工程施工安排以氯酸盐联合厂房为主道工序控制工期主线，ADC发泡剂联合厂房和电解氢纯装置厂房为辅配合同步流水作业施工。主工期分三个阶段控制，第一阶段为桩基、基础、填土施工，工期56天；第二阶段上部结构施工，工期44天；第三阶段砌体、装修、水电调试，施工工期120天。按氯酸盐联合厂房为主，总工期安排220日历天竣工交付使用。2.2单位工程工艺流程（桩基仅用于氯酸盐联合厂房）：桩基→承台、地梁→填土→上部结构→结构验收完→屋面防水→砌体由上而下→装修由上而下→水电设备安装配合穿插安装施工→水电调试、完工清理和室外工程→预验收→验收。2.3主要施工机械选择：桩基施工配CPS-15回转钻机三台，土方工程配1.25M3反铲挖掘机二台，8-10吨自卸汽车5-8部，120匹推土机一台，YZ20D压路机一台。砼工程配JZ750搅拌机二台，PL800砼配料机二台，ZL50装载机一台。钢筋加工配UN1-100钢筋对焊机一台和加工设备一套。垂直、水平运输配SS40×40施工升降机五台，机动翻斗车二部和人力手推车50部。2.4工程质量目标：工程验收达到合格标准，争取创优质工程。2.5施工组织：（一）公司对本工程施工，成立项目经理部，以项目经理为核心，对整个工程的质量、安全、工期、成本及文明施工等负全部责任。（二）项目经理部组织机构...
