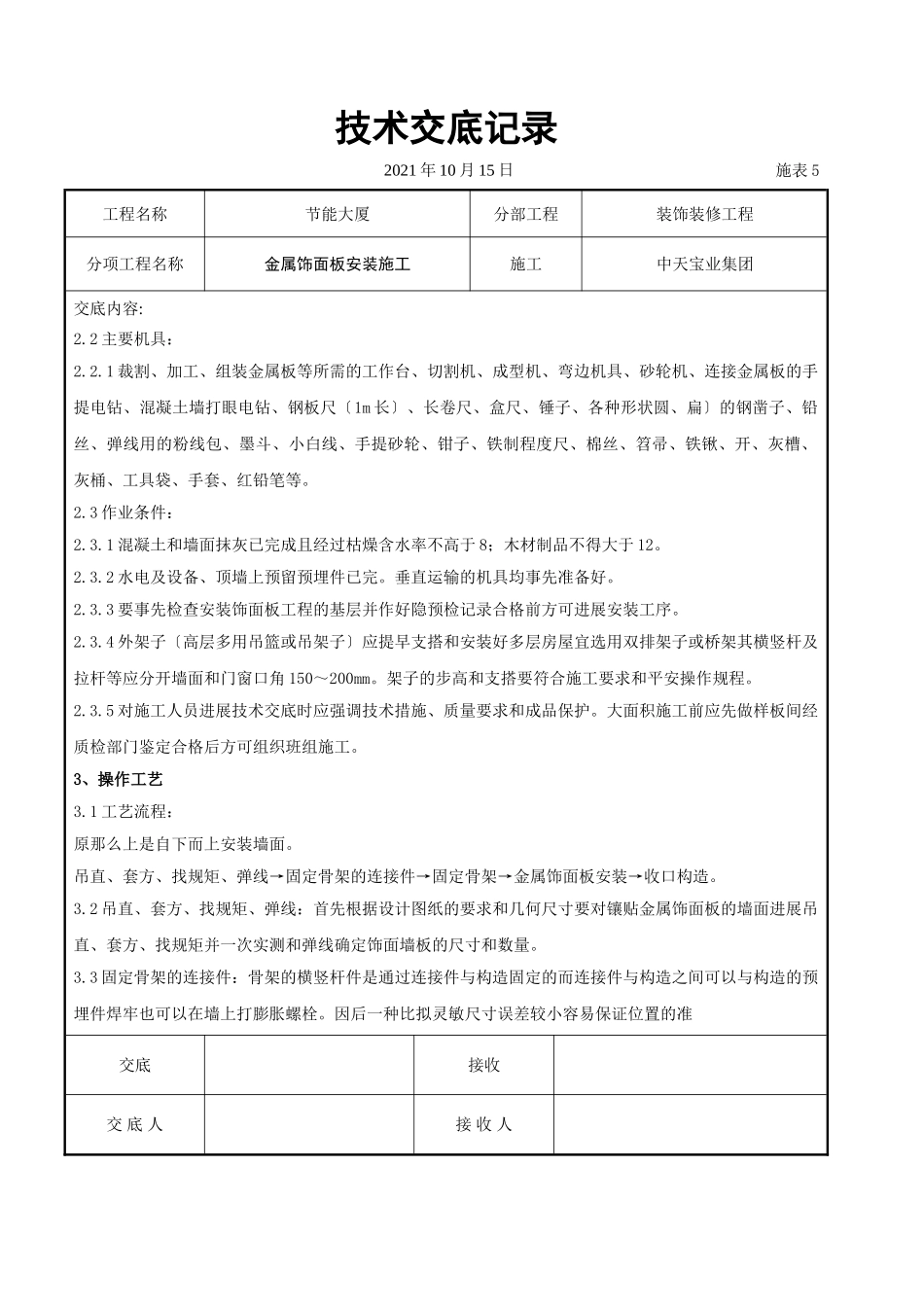

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程装饰装修工程分项工程名称金属饰面板安装施工施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?建筑装饰装修工程施工质量验收?GB50210-2001?金属与石材幕墙工程技术?JGJ133－20012、施工准备2.1材料要求：2.1.1彩色涂层钢板：原板多为热轧钢板和镀锌钢板。为进步钢板的防腐蚀性能和外表性能须涂覆有机、无机或复合涂层其中以有机涂层钢板开展较快常用的有机涂层为聚氯乙烯此外还有聚丙烯酸酯、环氧树脂、醇酸树脂等。涂层与钢板的结合有薄膜层压法和涂料涂覆法。彩色涂层钢板的主要用处可作屋面板和墙板等。上钢三厂消费的塑料复合钢板长度为1800mm、2000mm宽度为450mm、500mm、1000mm厚度有0.35～2.0mm等多种。具有耐腐蚀、耐磨、绝缘等性能。塑料与钢板的剥离强度≥20N/cm。2.1.2铝合金板：用于装饰工程的铝合金板其品种和规格较多。从外表处理分有极氧化处理及喷涂处理。从常用的色彩分：有银白色、古铜色、金色等。从几何尺寸分：有条形板和方形板。条形板的宽度多为80～100mm厚度多为0.5～1.5mm长度6m左右。方形板包括正方形、长方形等。用于高层建筑的外墙板单块面积一般较大刚度和耐久性要求高因此板要适当厚一些甚至要加设肋条。从装饰效果分：有铝合金花纹板、铝质浅花纹板、铝及铝合金波纹板、铝及铝合金压型板等。2.1.3骨架材料：是由横竖杆件拼成主要材质为铝合金型材或型钢等。因型钢较廉价强度高安装方便所以多数工程采用角钢或槽钢。但骨架应预先进展防腐处理严禁黑铁进楼。2.1.4固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件其质量必须符合要求。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程装饰装修工程分项工程名称金属饰面板安装施工施工中天宝业集团交底内容:2.2主要机具：2.2.1裁割、加工、组装金属板等所需的工作台、切割机、成型机、弯边机具、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢板尺〔1m长〕、长卷尺、盒尺、锤子、各种形状圆、扁〕的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手提砂轮、钳子、铁制程度尺、棉丝、笤帚、铁锹、开、灰槽、灰桶、工具袋、手套、红铅笔等。2.3作业条件：2.3.1混凝土和墙面抹灰已完成且经过枯燥含水率不高于8；木材制品不得大于12。2.3.2水电及设备、顶墙上预留预埋件已完。垂直运输的机具均事先准备好。2.3.3要事先检查安装饰面板工程的基层并作好隐预检记录合格前方可进展安装工序。2.3.4外架子〔高层多用吊篮或吊架子〕应提早支搭和安装好多层房屋宜选用双排架子或桥架其横竖杆及拉杆等应分开墙面和门窗口角150～200mm。架子的步高和支搭要符合施工要求和平安操作规程。2.3.5对施工人员进展技术交底时应强调技术措施、质量要求和成品保护。大面积施工前应先做样板间经质检部门鉴定合格后方可组织班组施工。3、操作工艺3.1工艺流程：原那么上是自下而上安装墙面。吊直、套方、找规矩、弹线→固定骨架的连接件→固定骨架→金属饰面板安装→收口构造。3.2吊直、套方、找规矩、弹线：首先根据设计图纸的要求和几何尺寸要对镶贴金属饰面板的墙面进展吊直、套方、找规矩并一次实测和弹线确定饰面墙板的尺寸和数量。3.3固定骨架的连接件：骨架的横竖杆件是通过连接件与构造固定的而连接件与构造之间可以与构造的预埋件焊牢也可以在墙上打膨胀螺栓。因后一种比拟灵敏尺寸误差较小容易保证位置的准交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程装饰装修工程分项工程名称金属饰面板安装施工施工中天宝业集团交底内容:确性因此实际施工中采用的比拟多。须在螺栓位置画线按线开孔。3.4固定骨架：其构造如图9-8、图9-9所示。骨架应预先进展防腐处理。安装骨架位置要准确结合要结实。安装后应全面检查中心线、外表标高等。对高层建筑外墙为了保证饰面板的安装精度宜用经纬仪对横竖杆件进展贯穿。变形缝、沉降缝等应妥善处理。3.5金属饰面安装：墙板的安装顺序是从每面墙的边部竖向第一排下部第一块板开场...
